Цанги, гайки, изтеглящи болтове и удължители Achteck

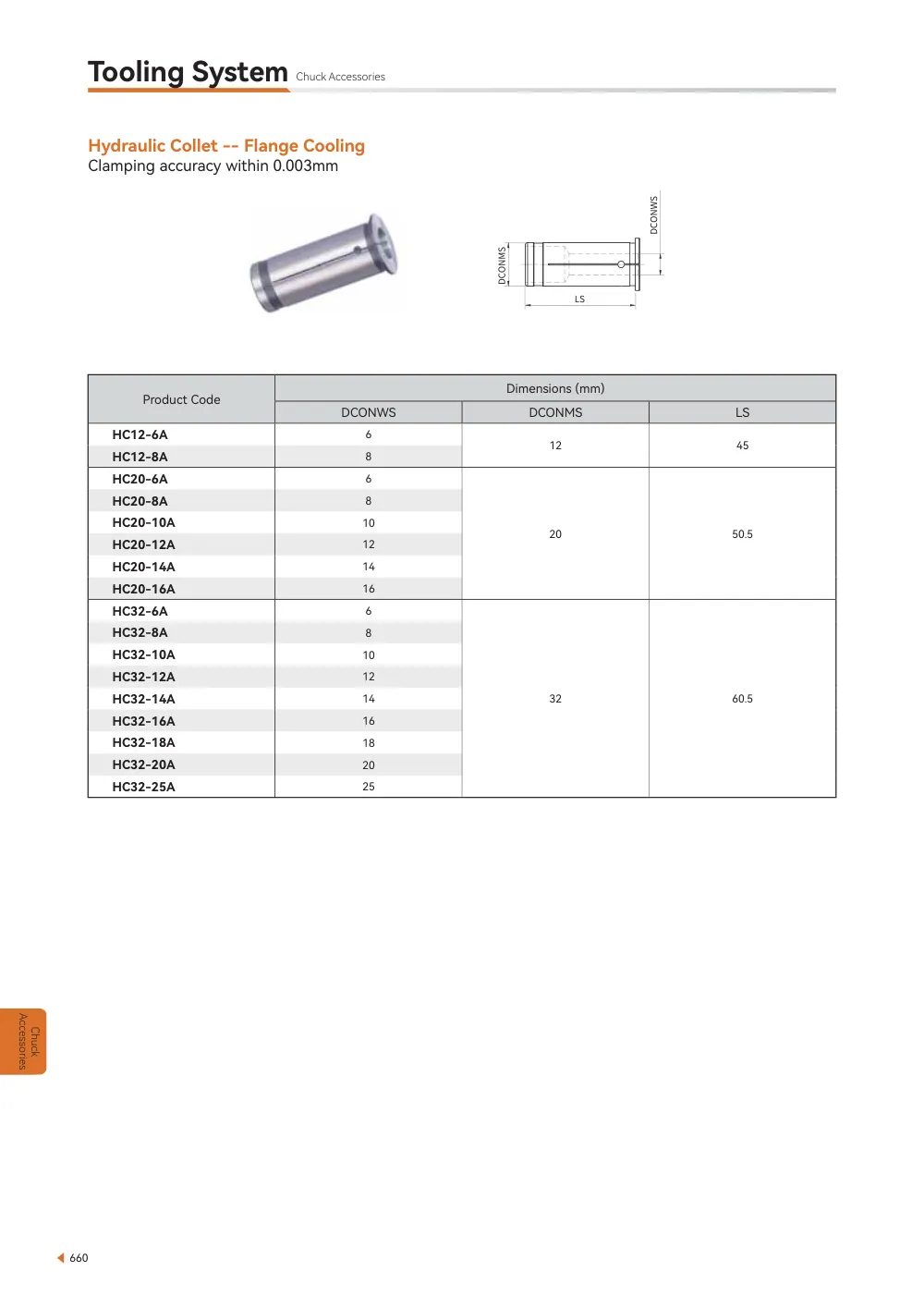

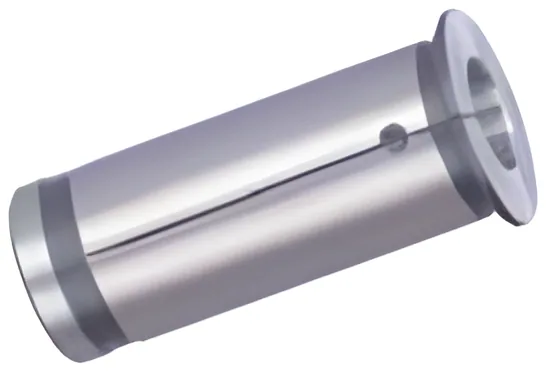

Achteck Цанга за хидравличен патронник, охлаждане през фланеца

Точност на затягане до 0.003 mm

(размерите са в mm)

Код на продукта	DCONWS	DCONMS	LS	Добави
HC12-6A	6	12	45	+ Добави
HC12-8A	8	12	45	+ Добави
HC20-6A	6	20	50.5	+ Добави
HC20-8A	8	20	50.5	+ Добави
HC20-10A	10	20	50.5	+ Добави
HC20-12A	12	20	50.5	+ Добави
HC20-14A	14	20	50.5	+ Добави
HC20-16A	16	20	50.5	+ Добави
HC32-6A	6	32	60.5	+ Добави
HC32-8A	8	32	60.5	+ Добави
HC32-10A	10	32	60.5	+ Добави
HC32-12A	12	32	60.5	+ Добави
HC32-14A	14	32	60.5	+ Добави
HC32-16A	16	32	60.5	+ Добави
HC32-18A	18	32	60.5	+ Добави
HC32-20A	20	32	60.5	+ Добави
HC32-25A	25	32	60.5	+ Добави

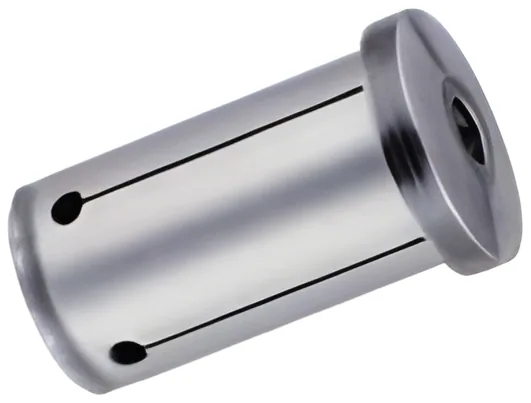

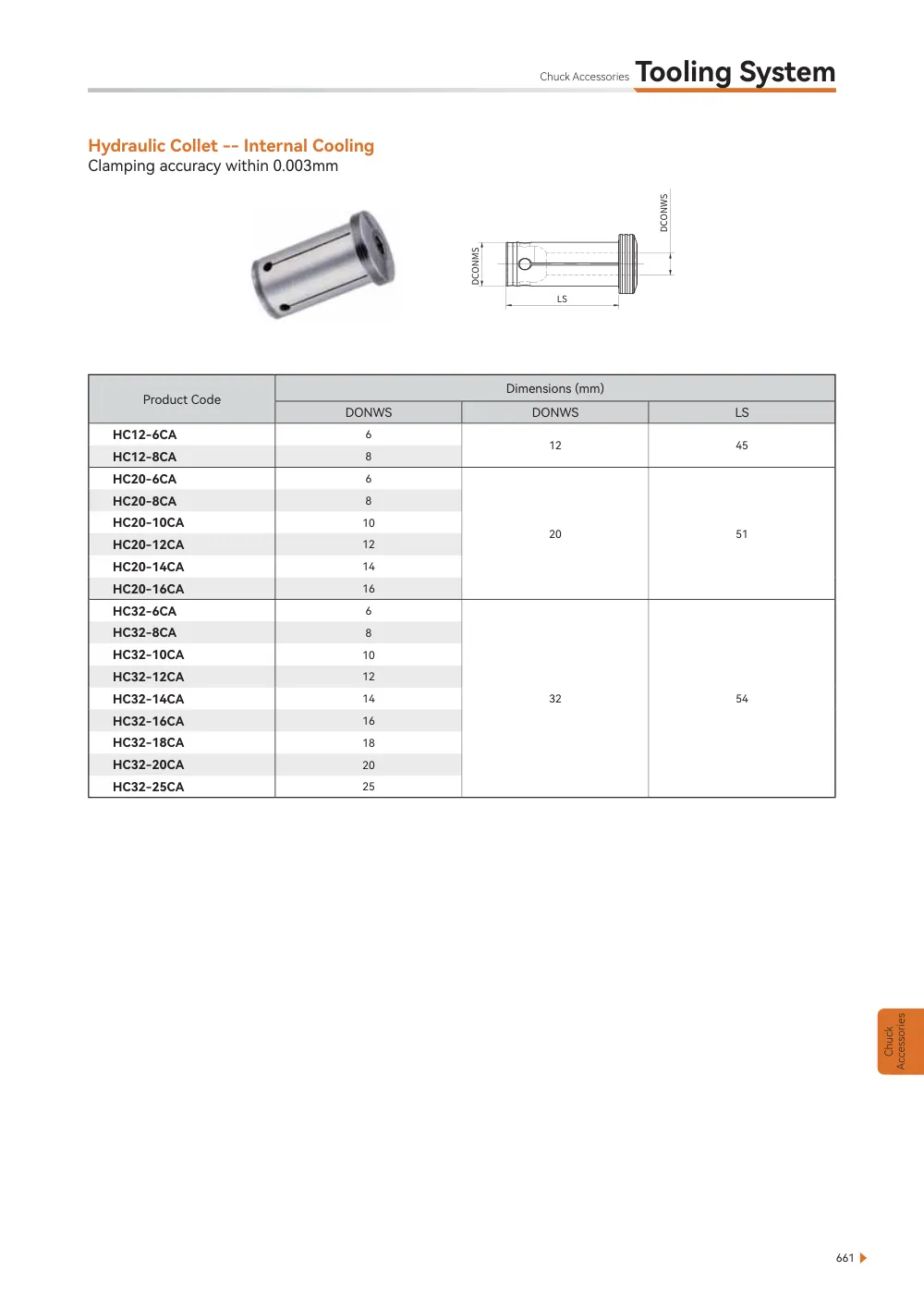

Achteck Цанга за хидравличен патронник, вътрешно охлаждане

Запитване

Точност на затягане до 0.003 mm

(размерите са в mm)

Код на продукта	DONWS	DONWS	LS	Добави
HC12-6CA	6	12	45	+ Добави
HC12-8CA	8	12	45	+ Добави
HC20-6CA	6	20	51	+ Добави
HC20-8CA	8	20	51	+ Добави
HC20-10CA	10	20	51	+ Добави
HC20-12CA	12	20	51	+ Добави
HC20-14CA	14	20	51	+ Добави
HC20-16CA	16	20	51	+ Добави
HC32-6CA	6	32	54	+ Добави
HC32-8CA	8	32	54	+ Добави
HC32-10CA	10	32	54	+ Добави
HC32-12CA	12	32	54	+ Добави
HC32-14CA	14	32	54	+ Добави
HC32-16CA	16	32	54	+ Добави
HC32-18CA	18	32	54	+ Добави
HC32-20CA	20	32	54	+ Добави
HC32-25CA	25	32	54	+ Добави

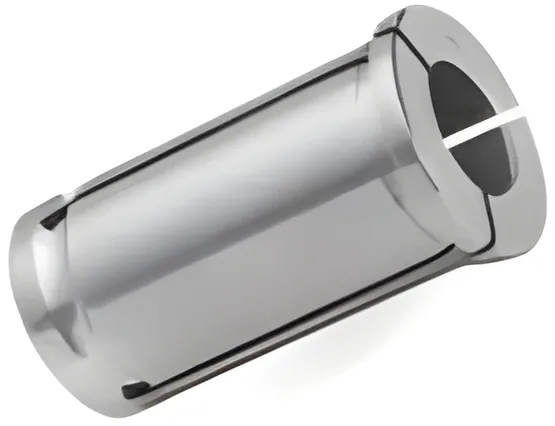

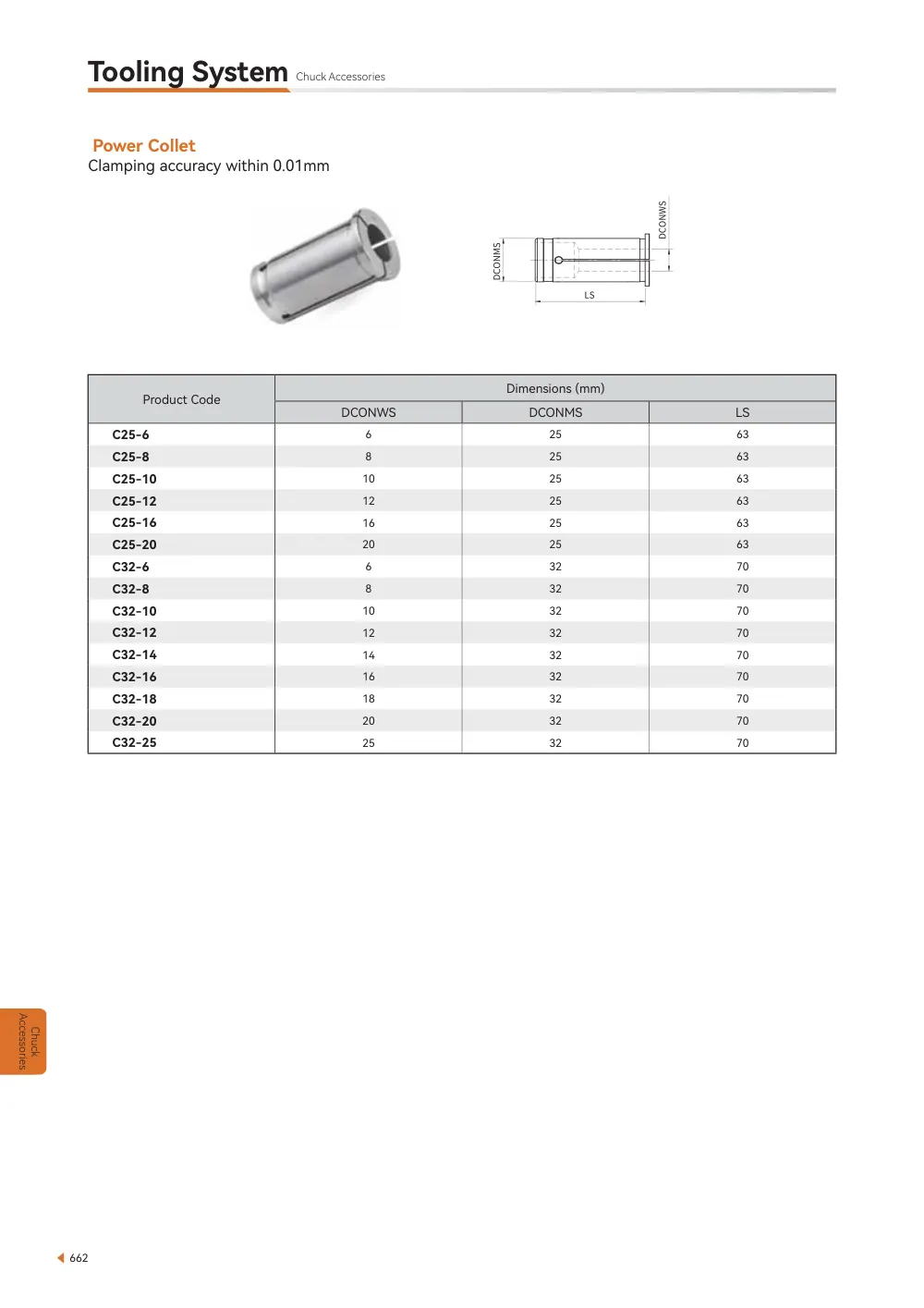

Achteck Цанга за силов патронник

Запитване

Точност на затягане до 0.01 mm

(размерите са в mm)

Код на продукта	DCONWS	DCONMS	LS	Добави
C25-6	6	25	63	+ Добави
C25-8	8	25	63	+ Добави
C25-10	10	25	63	+ Добави
C25-12	12	25	63	+ Добави
C25-16	16	25	63	+ Добави
C25-20	20	25	63	+ Добави
C32-6	6	32	70	+ Добави
C32-8	8	32	70	+ Добави
C32-10	10	32	70	+ Добави
C32-12	12	32	70	+ Добави
C32-14	14	32	70	+ Добави
C32-16	16	32	70	+ Добави
C32-18	18	32	70	+ Добави
C32-20	20	32	70	+ Добави
C32-25	25	32	70	+ Добави

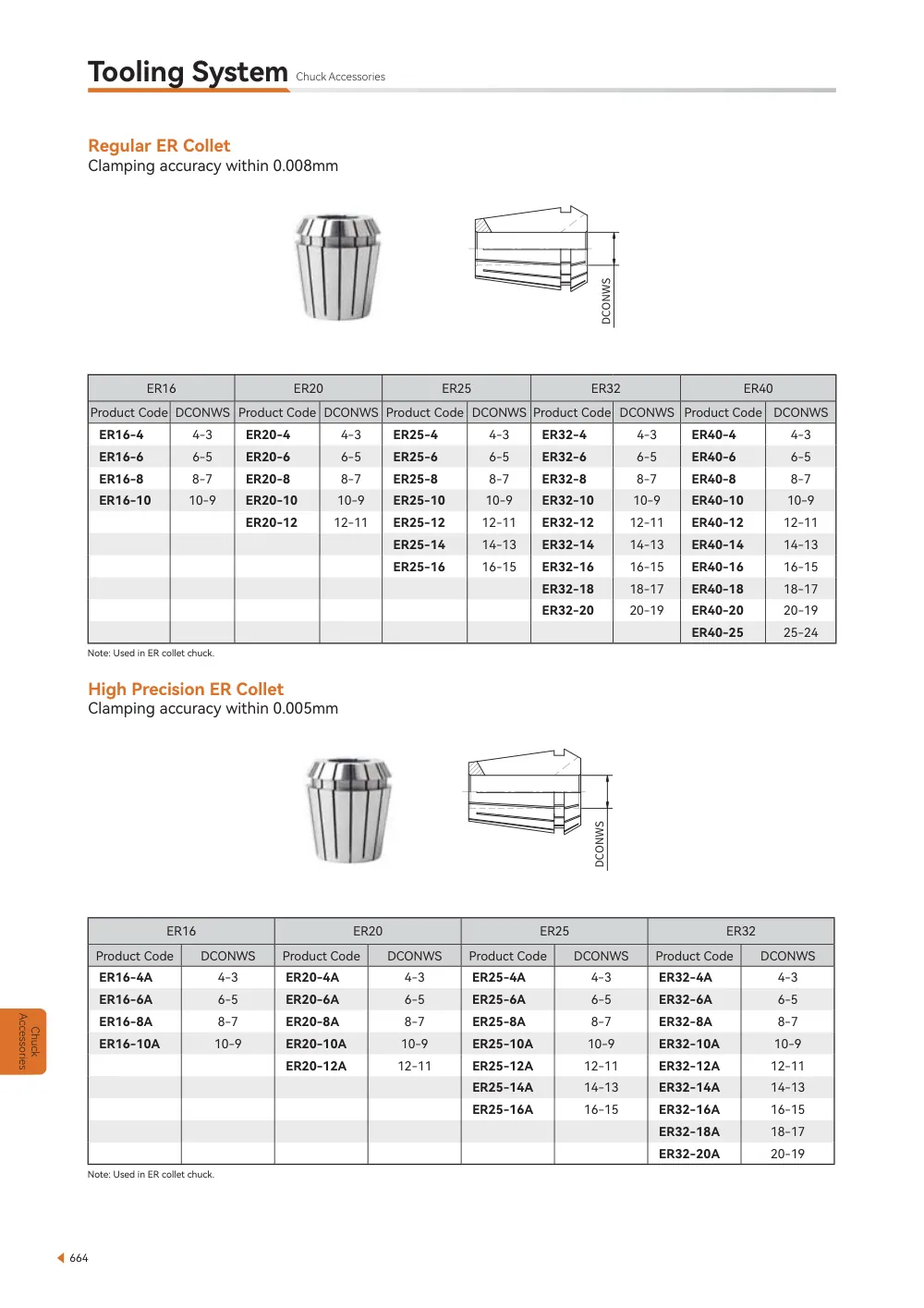

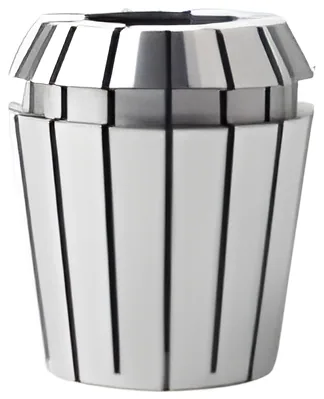

Achteck Стандартна цанга ER

Запитване

Точност на затягане до 0.008 mm

ER16 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER16-4	4-3	+ Добави
ER16-6	6-5	+ Добави
ER16-8	8-7	+ Добави
ER16-10	10-9	+ Добави

ER20 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER20-4	4-3	+ Добави
ER20-6	6-5	+ Добави
ER20-8	8-7	+ Добави
ER20-10	10-9	+ Добави
ER20-12	12-11	+ Добави

ER25 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER25-4	4-3	+ Добави
ER25-6	6-5	+ Добави
ER25-8	8-7	+ Добави
ER25-10	10-9	+ Добави
ER25-12	12-11	+ Добави
ER25-14	14-13	+ Добави
ER25-16	16-15	+ Добави

ER32 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER32-4	4-3	+ Добави
ER32-6	6-5	+ Добави
ER32-8	8-7	+ Добави
ER32-10	10-9	+ Добави
ER32-12	12-11	+ Добави
ER32-14	14-13	+ Добави
ER32-16	16-15	+ Добави
ER32-18	18-17	+ Добави
ER32-20	20-19	+ Добави

ER40 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER40-4	4-3	+ Добави
ER40-6	6-5	+ Добави
ER40-8	8-7	+ Добави
ER40-10	10-9	+ Добави
ER40-12	12-11	+ Добави
ER40-14	14-13	+ Добави
ER40-16	16-15	+ Добави
ER40-18	18-17	+ Добави
ER40-20	20-19	+ Добави
ER40-25	25-24	+ Добави

За цангови патронници ER.

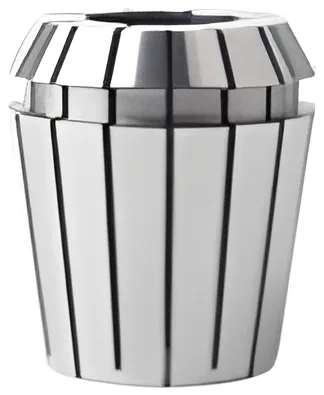

Achteck Прецизна цанга ER

Запитване

Точност на затягане до 0.005 mm

ER16 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER16-4A	4-3	+ Добави
ER16-6A	6-5	+ Добави
ER16-8A	8-7	+ Добави
ER16-10A	10-9	+ Добави

ER20 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER20-4A	4-3	+ Добави
ER20-6A	6-5	+ Добави
ER20-8A	8-7	+ Добави
ER20-10A	10-9	+ Добави
ER20-12A	12-11	+ Добави

ER25 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER25-4A	4-3	+ Добави
ER25-6A	6-5	+ Добави
ER25-8A	8-7	+ Добави
ER25-10A	10-9	+ Добави
ER25-12A	12-11	+ Добави
ER25-14A	14-13	+ Добави
ER25-16A	16-15	+ Добави

ER32 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER32-4A	4-3	+ Добави
ER32-6A	6-5	+ Добави
ER32-8A	8-7	+ Добави
ER32-10A	10-9	+ Добави
ER32-12A	12-11	+ Добави
ER32-14A	14-13	+ Добави
ER32-16A	16-15	+ Добави
ER32-18A	18-17	+ Добави
ER32-20A	20-19	+ Добави

За цангови патронници ER.

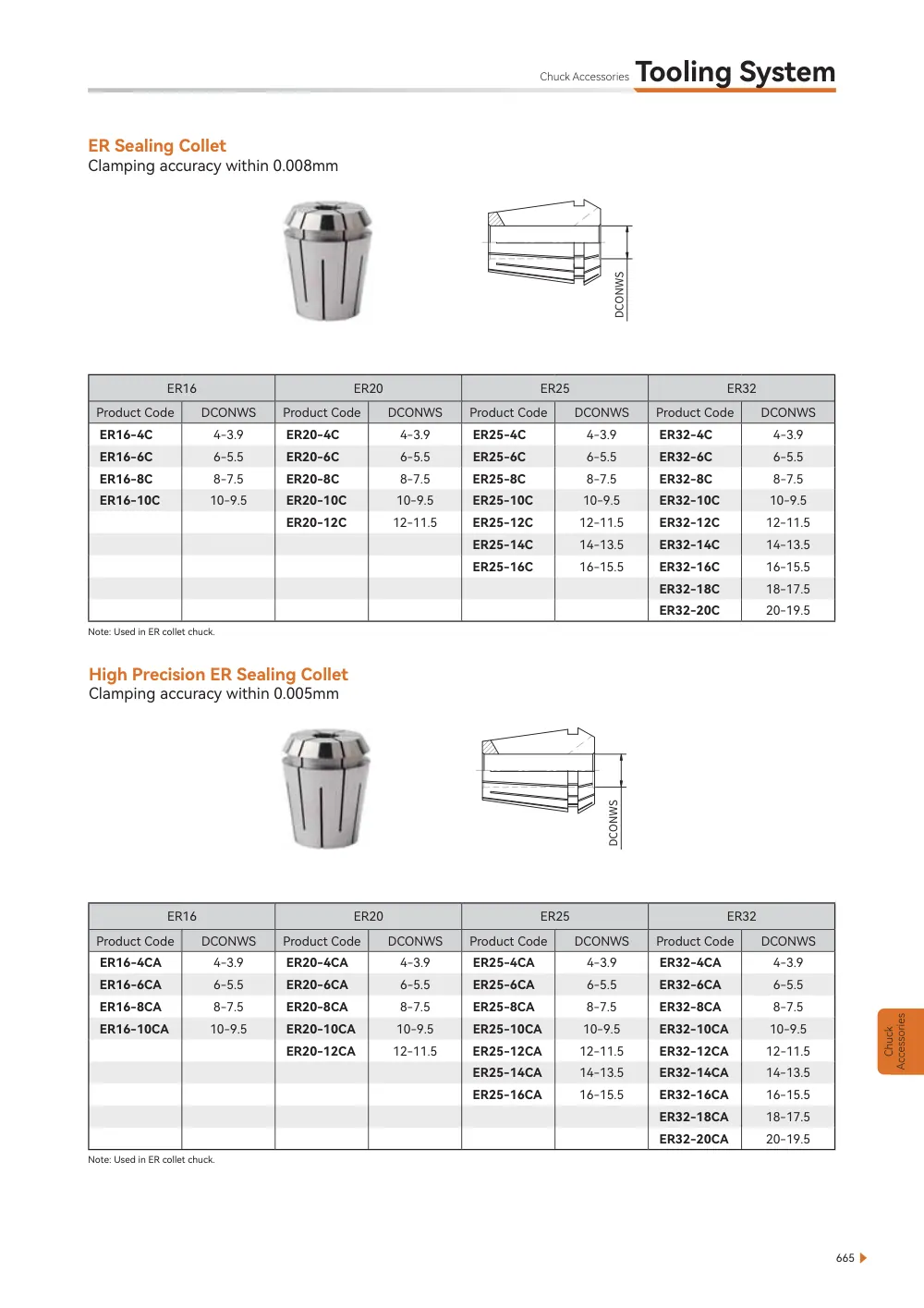

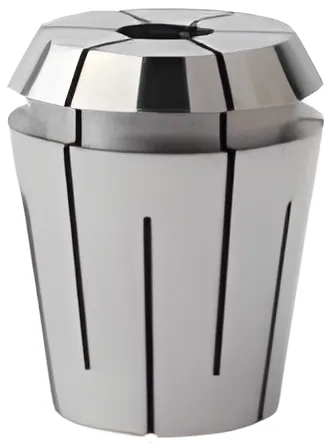

Achteck Уплътнена цанга ER (за вътрешно охлаждане)

Запитване

Точност на затягане до 0.008 mm

ER16 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER16-4C	4-3.9	+ Добави
ER16-6C	6-5.5	+ Добави
ER16-8C	8-7.5	+ Добави
ER16-10C	10-9.5	+ Добави

ER20 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER20-4C	4-3.9	+ Добави
ER20-6C	6-5.5	+ Добави
ER20-8C	8-7.5	+ Добави
ER20-10C	10-9.5	+ Добави
ER20-12C	12-11.5	+ Добави

ER25 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER25-4C	4-3.9	+ Добави
ER25-6C	6-5.5	+ Добави
ER25-8C	8-7.5	+ Добави
ER25-10C	10-9.5	+ Добави
ER25-12C	12-11.5	+ Добави
ER25-14C	14-13.5	+ Добави
ER25-16C	16-15.5	+ Добави

ER32 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER32-4C	4-3.9	+ Добави
ER32-6C	6-5.5	+ Добави
ER32-8C	8-7.5	+ Добави
ER32-10C	10-9.5	+ Добави
ER32-12C	12-11.5	+ Добави
ER32-14C	14-13.5	+ Добави
ER32-16C	16-15.5	+ Добави
ER32-18C	18-17.5	+ Добави
ER32-20C	20-19.5	+ Добави

За цангови патронници ER.

Achteck Прецизна уплътнена цанга ER

Запитване

Точност на затягане до 0.005 mm

ER16 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER16-4CA	4-3.9	+ Добави
ER16-6CA	6-5.5	+ Добави
ER16-8CA	8-7.5	+ Добави
ER16-10CA	10-9.5	+ Добави

ER20 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER20-4CA	4-3.9	+ Добави
ER20-6CA	6-5.5	+ Добави
ER20-8CA	8-7.5	+ Добави
ER20-10CA	10-9.5	+ Добави
ER20-12CA	12-11.5	+ Добави

ER25 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER25-4CA	4-3.9	+ Добави
ER25-6CA	6-5.5	+ Добави
ER25-8CA	8-7.5	+ Добави
ER25-10CA	10-9.5	+ Добави
ER25-12CA	12-11.5	+ Добави
ER25-14CA	14-13.5	+ Добави
ER25-16CA	16-15.5	+ Добави

ER32 (размерите са в mm)

Код на продукта	DCONWS	Добави
ER32-4CA	4-3.9	+ Добави
ER32-6CA	6-5.5	+ Добави
ER32-8CA	8-7.5	+ Добави
ER32-10CA	10-9.5	+ Добави
ER32-12CA	12-11.5	+ Добави
ER32-14CA	14-13.5	+ Добави
ER32-16CA	16-15.5	+ Добави
ER32-18CA	18-17.5	+ Добави
ER32-20CA	20-19.5	+ Добави

За цангови патронници ER.

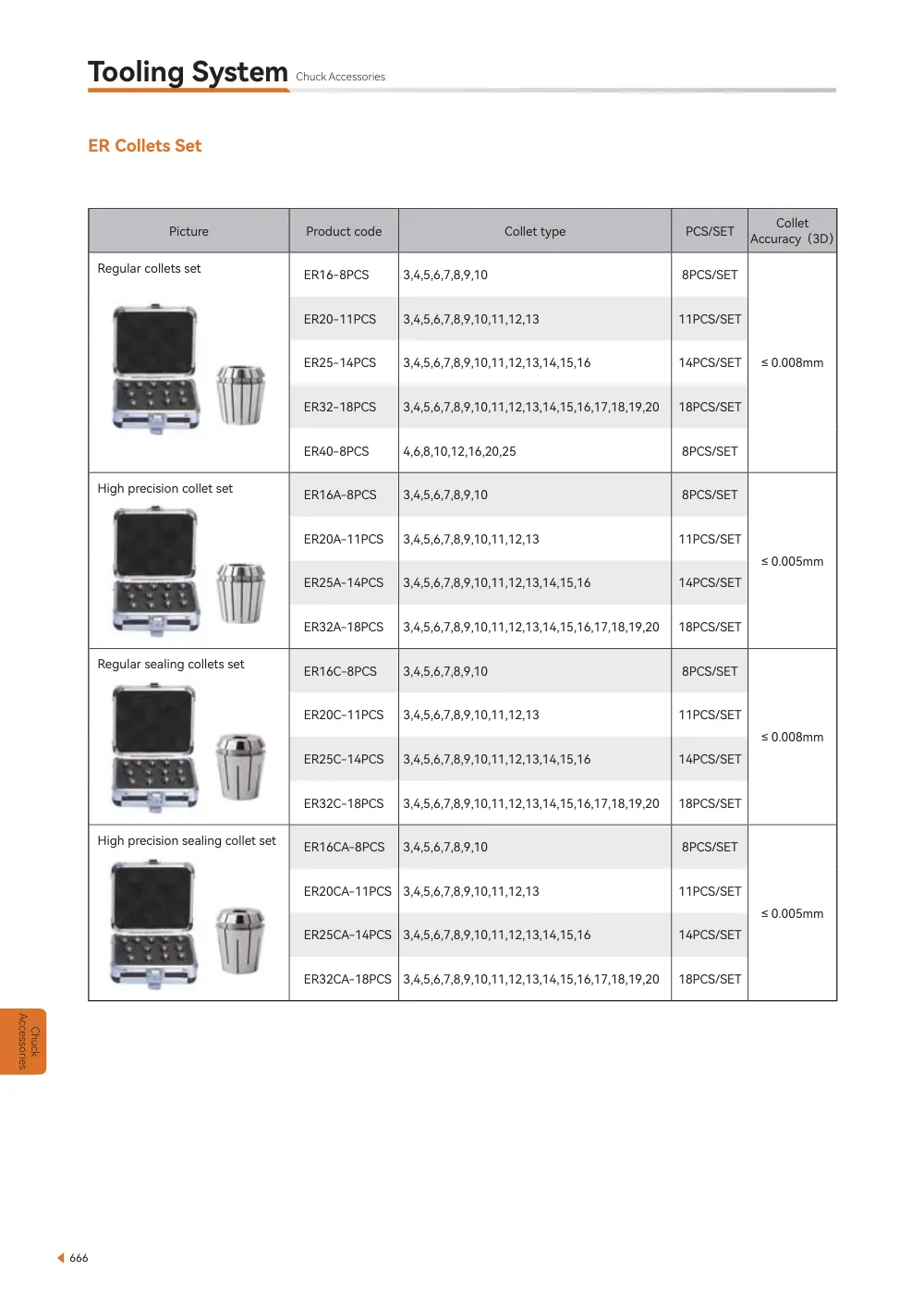

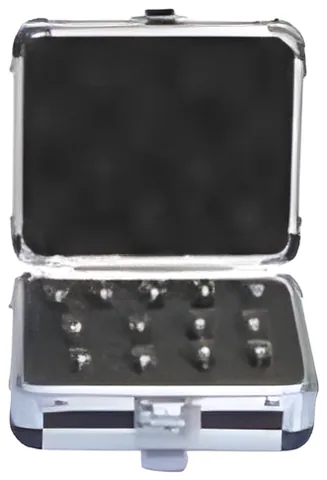

Achteck Комплект цанги ER

Запитване

Описание	Код на продукта	Размери на цангите	PCS/SET	Точност на цангата (3D)	Добави
Комплект стандартни цанги	ER16-8PCS	3,4,5,6,7,8,9,10	8PCS/SET	≤0.008mm	+ Добави
Комплект стандартни цанги	ER20-11PCS	3,4,5,6,7,8,9,10,11,12,13	11PCS/SET	≤0.008mm	+ Добави
Комплект стандартни цанги	ER25-14PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16	14PCS/SET	≤0.008mm	+ Добави
Комплект стандартни цанги	ER32-18PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20	18PCS/SET	≤0.008mm	+ Добави
Комплект стандартни цанги	ER40-8PCS	4,6,8,10,12,16,20,25	8PCS/SET	≤0.008mm	+ Добави
Комплект прецизни цанги	ER16A-8PCS	3,4,5,6,7,8,9,10	8PCS/SET	≤0.005mm	+ Добави
Комплект прецизни цанги	ER20A-11PCS	3,4,5,6,7,8,9,10,11,12,13	11PCS/SET	≤0.005mm	+ Добави
Комплект прецизни цанги	ER25A-14PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16	14PCS/SET	≤0.005mm	+ Добави
Комплект прецизни цанги	ER32A-18PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20	18PCS/SET	≤0.005mm	+ Добави
Комплект стандартни уплътнени цанги	ER16C-8PCS	3,4,5,6,7,8,9,10	8PCS/SET	≤0.008mm	+ Добави
Комплект стандартни уплътнени цанги	ER20C-11PCS	3,4,5,6,7,8,9,10,11,12,13	11PCS/SET	≤0.008mm	+ Добави
Комплект стандартни уплътнени цанги	ER25C-14PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16	14PCS/SET	≤0.008mm	+ Добави
Комплект стандартни уплътнени цанги	ER32C-18PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20	18PCS/SET	≤0.008mm	+ Добави
Комплект прецизни уплътнени цанги	ER16CA-8PCS	3,4,5,6,7,8,9,10	8PCS/SET	≤0.005mm	+ Добави
Комплект прецизни уплътнени цанги	ER20CA-11PCS	3,4,5,6,7,8,9,10,11,12,13	11PCS/SET	≤0.005mm	+ Добави
Комплект прецизни уплътнени цанги	ER25CA-14PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16	14PCS/SET	≤0.005mm	+ Добави
Комплект прецизни уплътнени цанги	ER32CA-18PCS	3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20	18PCS/SET	≤0.005mm	+ Добави

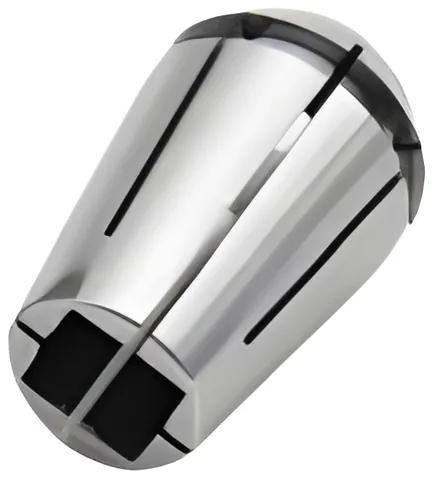

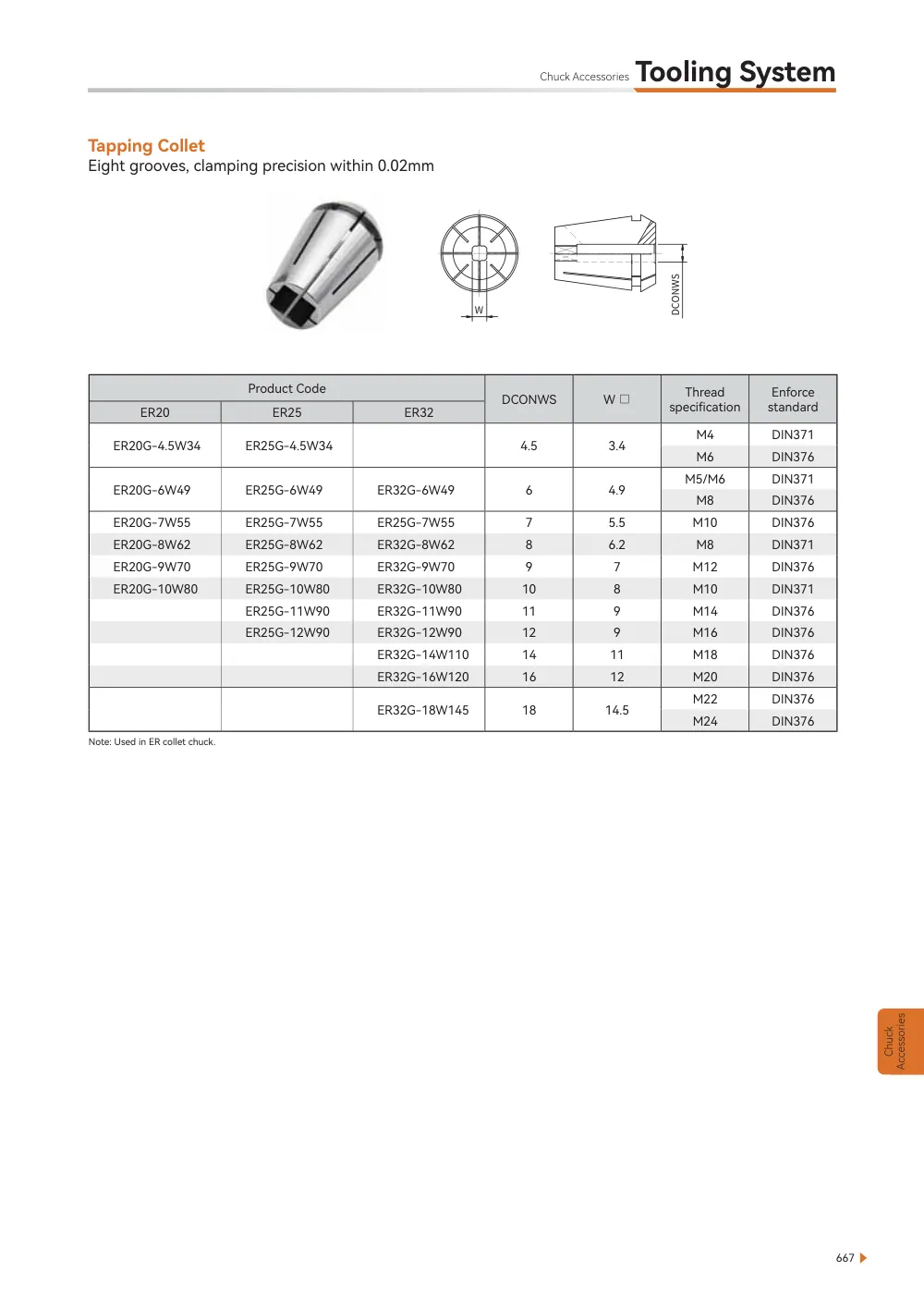

Achteck Цанга за метчици

Запитване

Осем прореза, точност на затягане до 0.02 mm

(размерите са в mm)

Код ER20	Код ER25	Код ER32	DCONWS	W□	Резба	Стандарт	Добави
ER20G-4.5W34	ER25G-4.5W34		4.5	3.4	M4	DIN371	+ Добави
ER20G-4.5W34	ER25G-4.5W34		4.5	3.4	M6	DIN376	+ Добави
ER20G-6W49	ER25G-6W49	ER32G-6W49	6	4.9	M5/M6	DIN371	+ Добави
ER20G-6W49	ER25G-6W49	ER32G-6W49	6	4.9	M8	DIN376	+ Добави
ER20G-7W55	ER25G-7W55	ER25G-7W55	7	5.5	M10	DIN376	+ Добави
ER20G-8W62	ER25G-8W62	ER32G-8W62	8	6.2	M8	DIN371	+ Добави
ER20G-9W70	ER25G-9W70	ER32G-9W70	9	7	M12	DIN376	+ Добави
ER20G-10W80	ER25G-10W80	ER32G-10W80	10	8	M10	DIN371	+ Добави
	ER25G-11W90	ER32G-11W90	11	9	M14	DIN376
	ER25G-12W90	ER32G-12W90	12	9	M16	DIN376
		ER32G-14W110	14	11	M18	DIN376
		ER32G-16W120	16	12	M20	DIN376
		ER32G-18W145	18	14.5	M22	DIN376
		ER32G-18W145	18	14.5	M24	DIN376

За цангови патронници ER.

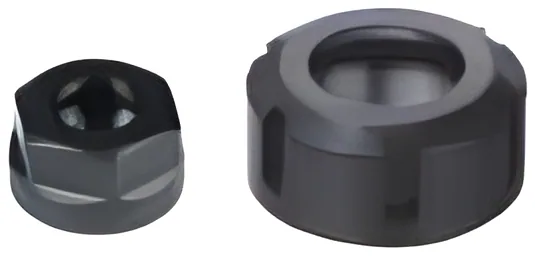

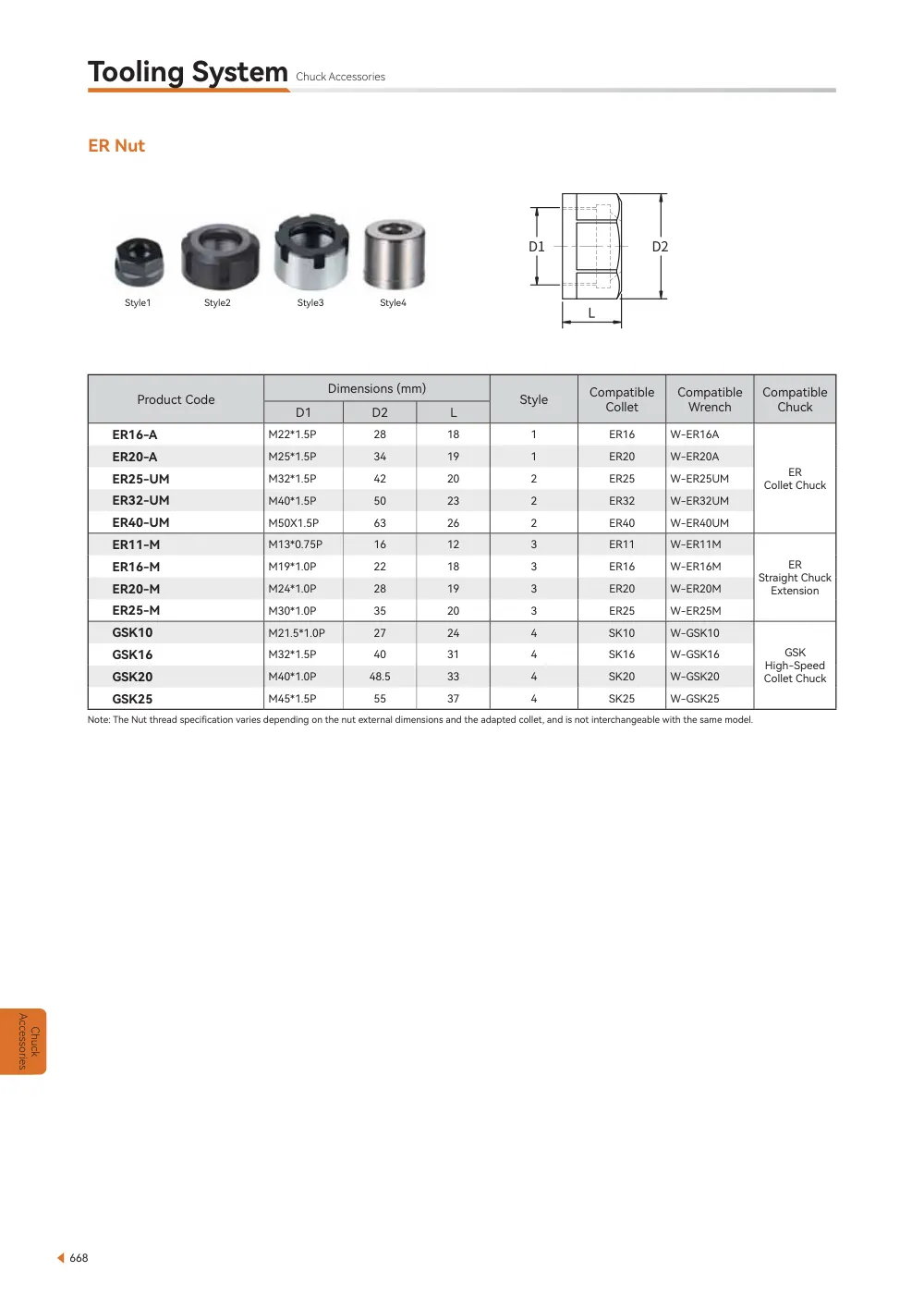

Achteck Гайка ER

Запитване

(размерите са в mm)

Код на продукта	D1	D2	L	Тип	Съвместима цанга	Подходящ ключ	Подходящ патронник	Добави
ER16-A	M22*1.5P	28	18	1	ER16	W-ER16A	Патронник за цанги ER	+ Добави
ER20-A	M25*1.5P	34	19	1	ER20	W-ER20A	Патронник за цанги ER	+ Добави
ER25-UM	M32*1.5P	42	20	2	ER25	W-ER25UM	Патронник за цанги ER	+ Добави
ER32-UM	M40*1.5P	50	23	2	ER32	W-ER32UM	Патронник за цанги ER	+ Добави
ER40-UM	M50X1.5P	63	26	2	ER40	W-ER40UM	Патронник за цанги ER	+ Добави

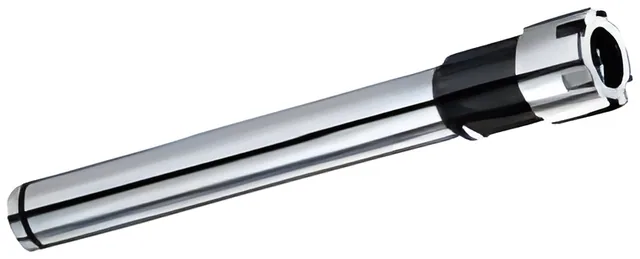

ER11-M	M13*0.75P	16	12	3	ER11	W-ER11M	Прав удължител ER	+ Добави
ER16-M	M19*1.0P	22	18	3	ER16	W-ER16M	Прав удължител ER	+ Добави
ER20-M	M24*1.0P	28	19	3	ER20	W-ER20M	Прав удължител ER	+ Добави
ER25-M	M30*1.0P	35	20	3	ER25	W-ER25M	Прав удължител ER	+ Добави
GSK10	M21.5*1.0P	27	24	4	SK10	W-GSK10	Цангов патронник GSK за високи обороти	+ Добави
GSK16	M32*1.5P	40	31	4	SK16	W-GSK16	Цангов патронник GSK за високи обороти	+ Добави
GSK20	M40*1.0P	48.5	33	4	SK20	W-GSK20	Цангов патронник GSK за високи обороти	+ Добави
GSK25	M45*1.5P	55	37	4	SK25	W-GSK25	Цангов патронник GSK за високи обороти	+ Добави

Резбата на гайката зависи от външния ѝ размер и от цангата, затова гайките не са взаимозаменяеми между моделите.

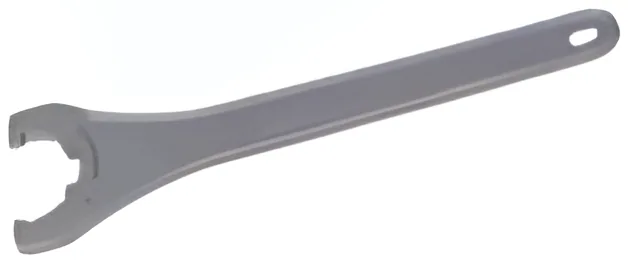

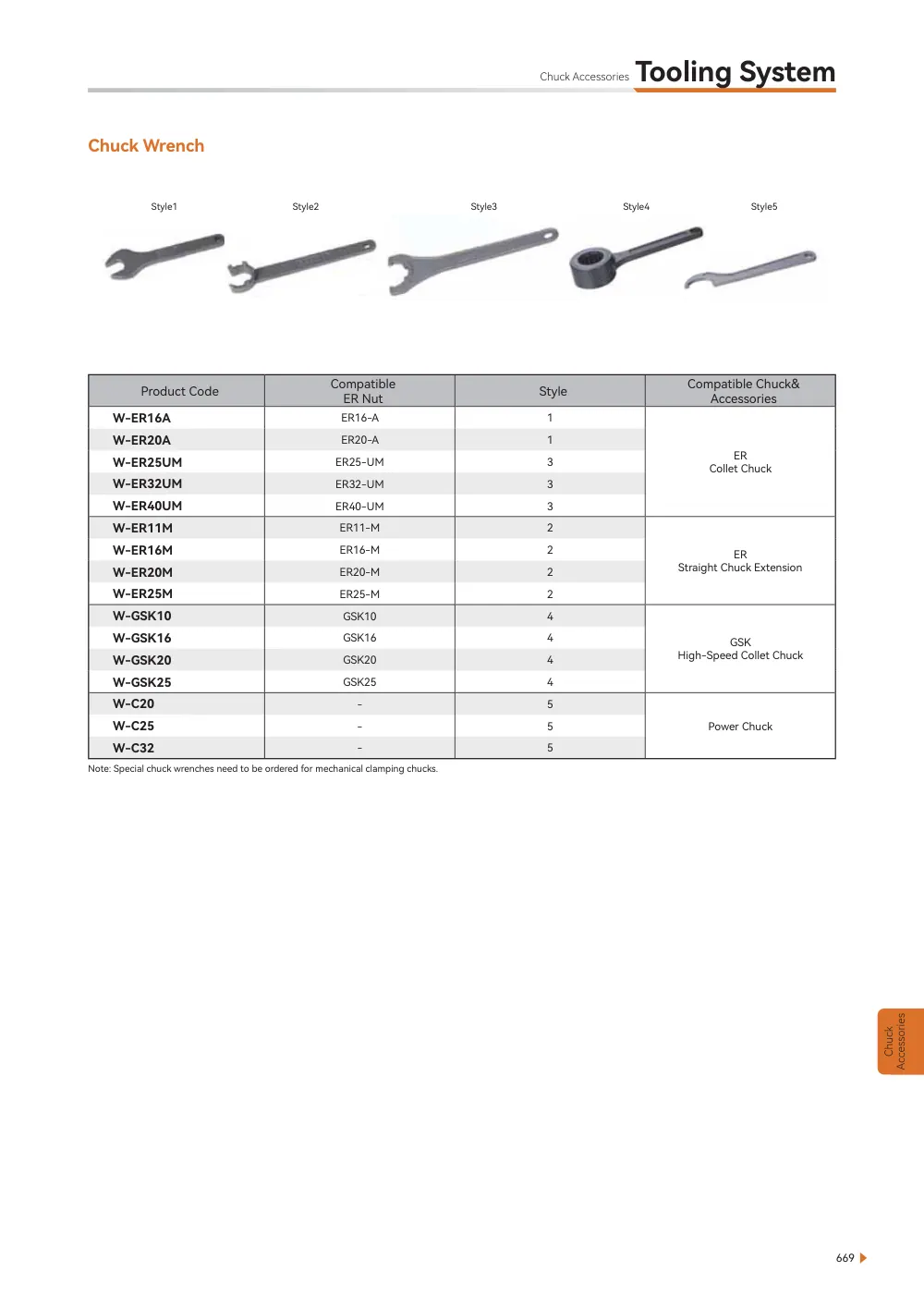

Achteck Ключ за патронник

Запитване

Код на продукта	Подходяща гайка ER	Тип	Подходящи патронници и аксесоари	Добави
W-ER16A	ER16-A	1	Патронник за цанги ER	+ Добави
W-ER20A	ER20-A	1	Патронник за цанги ER	+ Добави
W-ER25UM	ER25-UM	3	Патронник за цанги ER	+ Добави
W-ER32UM	ER32-UM	3	Патронник за цанги ER	+ Добави
W-ER40UM	ER40-UM	3	Патронник за цанги ER	+ Добави
W-ER11M	ER11-M	2	Прав удължител ER	+ Добави
W-ER16M	ER16-M	2	Прав удължител ER	+ Добави
W-ER20M	ER20-M	2	Прав удължител ER	+ Добави
W-ER25M	ER25-M	2	Прав удължител ER	+ Добави
W-GSK10	GSK10	4	Цангов патронник GSK за високи обороти	+ Добави
W-GSK16	GSK16	4	Цангов патронник GSK за високи обороти	+ Добави
W-GSK20	GSK20	4	Цангов патронник GSK за високи обороти	+ Добави
W-GSK25	GSK25	4	Цангов патронник GSK за високи обороти	+ Добави
W-C20	-	5	Силов патронник	+ Добави
W-C25	-	5	Силов патронник	+ Добави
W-C32	-	5	Силов патронник	+ Добави

За патронниците с механично затягане се поръчва специален ключ.

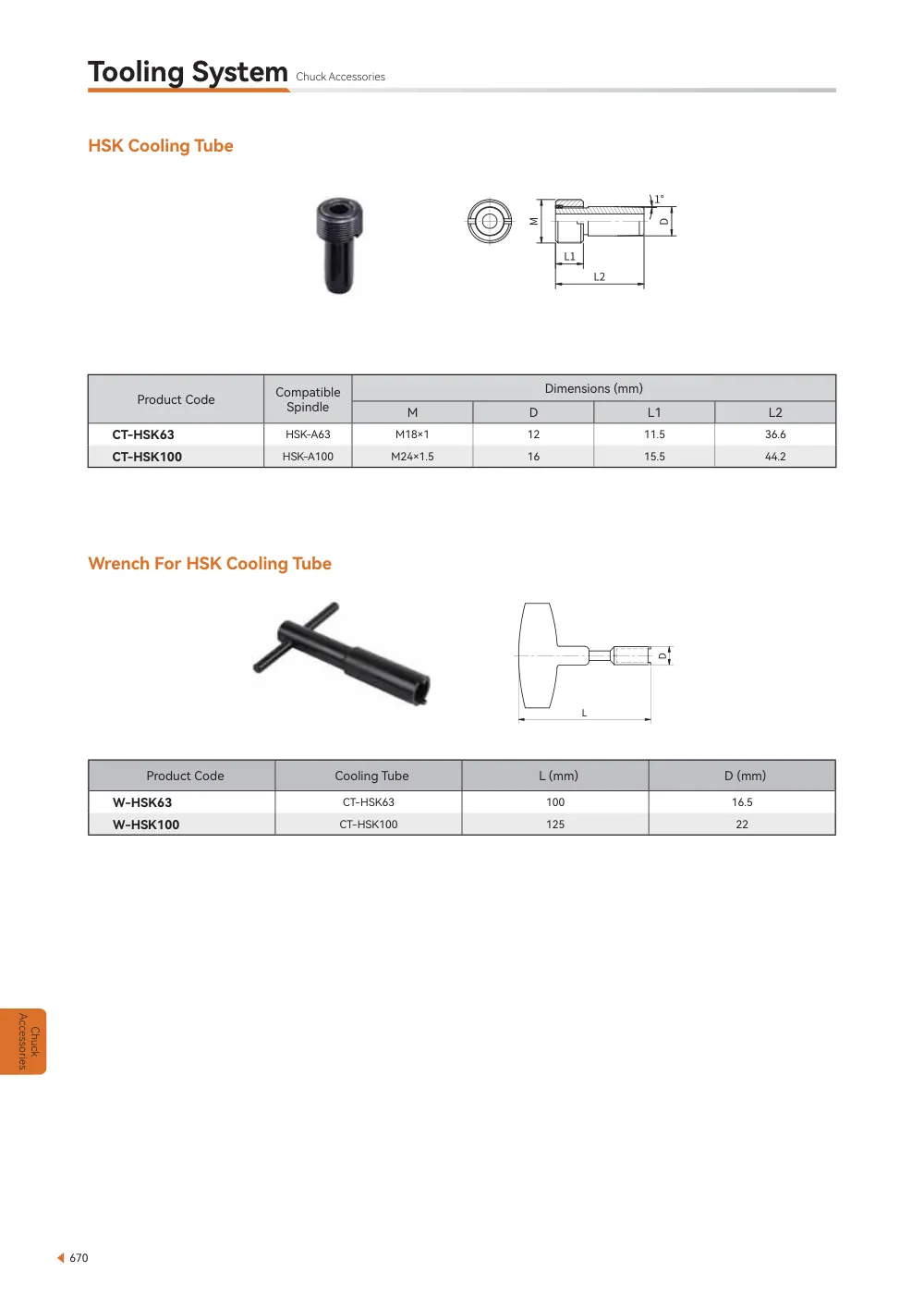

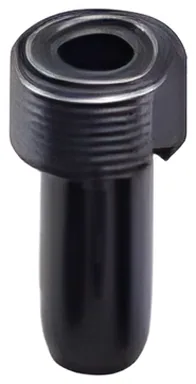

Achteck Тръбичка за охлаждане HSK

Запитване

(размерите са в mm)

Код на продукта	Шпиндел	M	D	L1	L2	Добави
CT-HSK63	HSK-A63	M18×1	12	11.5	36.6	+ Добави
CT-HSK100	HSK-A100	M24×1.5	16	15.5	44.2	+ Добави

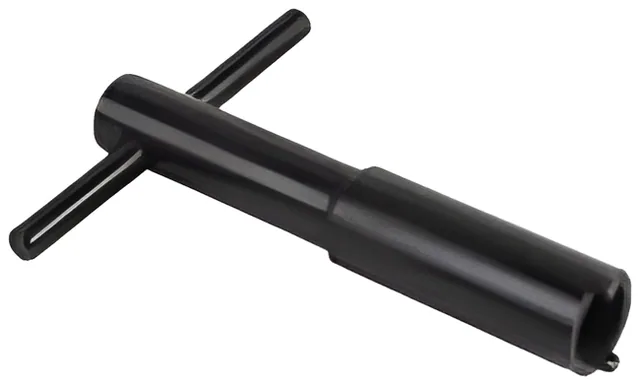

Achteck Ключ за тръбичката за охлаждане HSK

Запитване

(размерите са в mm)

Код на продукта	Тръбичка за охлаждане	L	D	Добави
W-HSK63	CT-HSK63	100	16.5	+ Добави
W-HSK100	CT-HSK100	125	22	+ Добави

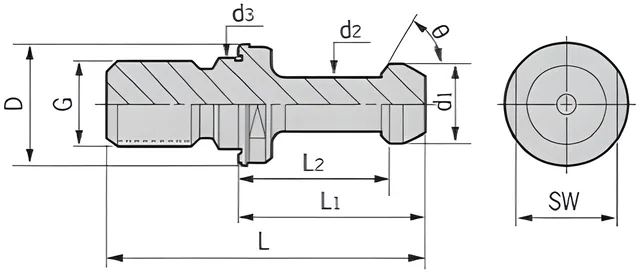

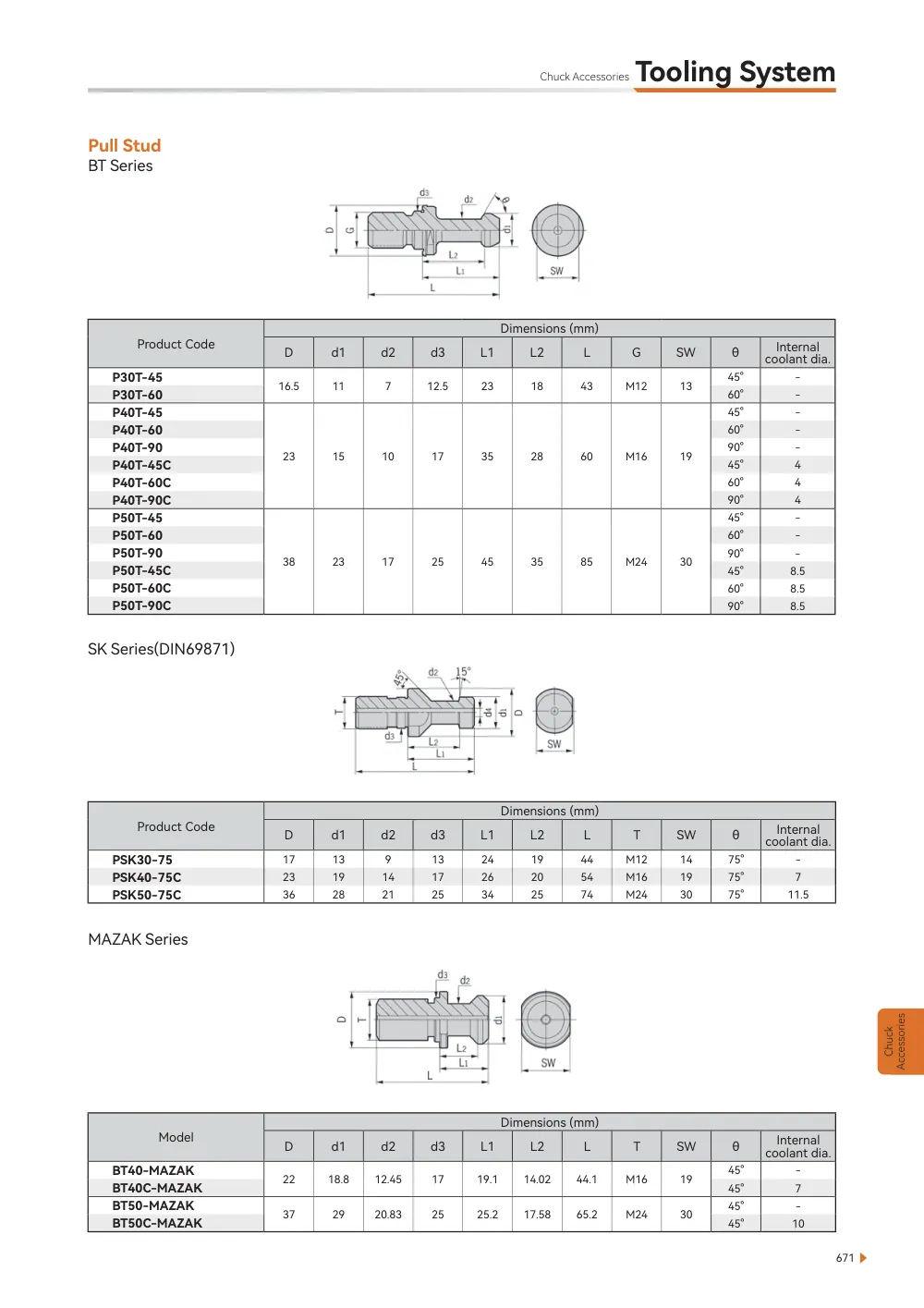

Achteck Изтеглящ болт

Запитване

Серия BT (размерите са в mm)

Код на продукта	D	d1	d2	d3	L1	L2	L	G	SW	θ	Диаметър на отвора за охлаждане	Добави
P30T-45	16.5	11	7	12.5	23	18	43	M12	13	45°	-	+ Добави
P30T-60	16.5	11	7	12.5	23	18	43	M12	13	60°	-	+ Добави
P40T-45	23	15	10	17	35	28	60	M16	19	45°	-	+ Добави
P40T-60	23	15	10	17	35	28	60	M16	19	60°	-	+ Добави
P40T-90	23	15	10	17	35	28	60	M16	19	90°	-	+ Добави
P40T-45C	23	15	10	17	35	28	60	M16	19	45°	4	+ Добави
P40T-60C	23	15	10	17	35	28	60	M16	19	60°	4	+ Добави
P40T-90C	23	15	10	17	35	28	60	M16	19	90°	4	+ Добави
P50T-45	38	23	17	25	45	35	85	M24	30	45°	-	+ Добави
P50T-60	38	23	17	25	45	35	85	M24	30	60°	-	+ Добави
P50T-90	38	23	17	25	45	35	85	M24	30	90°	-	+ Добави
P50T-45C	38	23	17	25	45	35	85	M24	30	45°	8.5	+ Добави
P50T-60C	38	23	17	25	45	35	85	M24	30	60°	8.5	+ Добави
P50T-90C	38	23	17	25	45	35	85	M24	30	90°	8.5	+ Добави

Серия SK (DIN 69871) (размерите са в mm)

Код на продукта	D	d1	d2	d3	L1	L2	L	T	SW	θ	Диаметър на отвора за охлаждане	Добави
PSK30-75	17	13	9	13	24	19	44	M12	14	75°	-	+ Добави
PSK40-75C	23	19	14	17	26	20	54	M16	19	75°	7	+ Добави
PSK50-75C	36	28	21	25	34	25	74	M24	30	75°	11.5	+ Добави

Серия MAZAK (размерите са в mm)

Код на продукта	D	d1	d2	d3	L1	L2	L	T	SW	θ	Диаметър на отвора за охлаждане	Добави
BT40-MAZAK	22	18.8	12.45	17	19.1	14.02	44.1	M16	19	45°	-	+ Добави
BT40C-MAZAK	22	18.8	12.45	17	19.1	14.02	44.1	M16	19	45°	7	+ Добави
BT50-MAZAK	37	29	20.83	25	25.2	17.58	65.2	M24	30	45°	-	+ Добави
BT50C-MAZAK	37	29	20.83	25	25.2	17.58	65.2	M24	30	45°	10	+ Добави

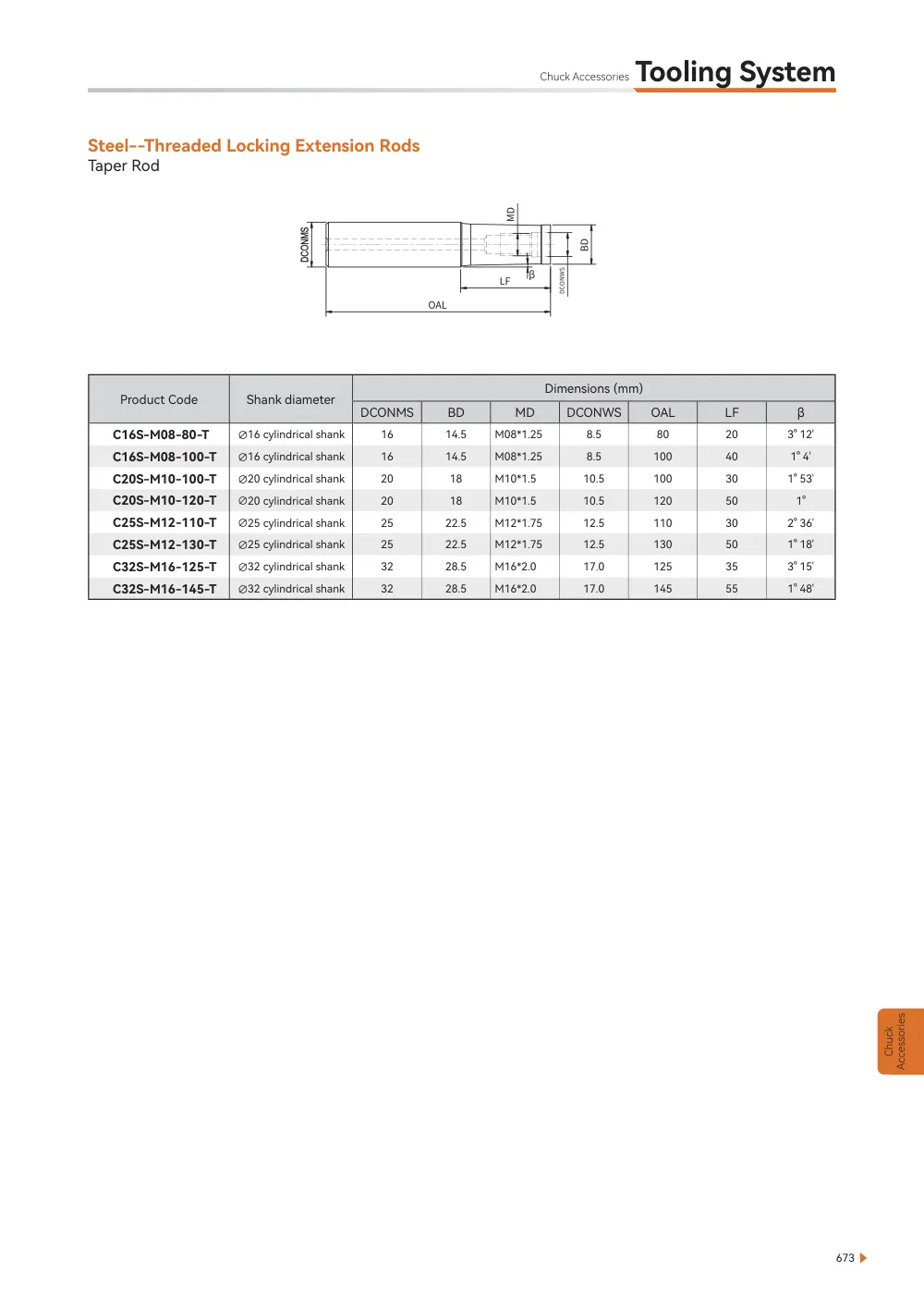

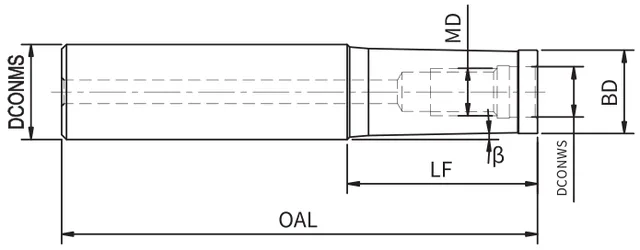

Achteck Стоманени удължители с резбово присъединяване

Запитване

Конусен удължител (размерите са в mm)

Код на продукта	Диаметър на опашката	DCONMS	BD	MD	DCONWS	OAL	LF	β	Добави
C16S-M08-80-T	⌀16 цилиндрична опашка	16	14.5	M08*1.25	8.5	80	20	3°12'	+ Добави
C16S-M08-100-T	⌀16 цилиндрична опашка	16	14.5	M08*1.25	8.5	100	40	1°4'	+ Добави
C20S-M10-100-T	⌀20 цилиндрична опашка	20	18	M10*1.5	10.5	100	30	1°53'	+ Добави
C20S-M10-120-T	⌀20 цилиндрична опашка	20	18	M10*1.5	10.5	120	50	1°	+ Добави
C25S-M12-110-T	⌀25 цилиндрична опашка	25	22.5	M12*1.75	12.5	110	30	2°36'	+ Добави
C25S-M12-130-T	⌀25 цилиндрична опашка	25	22.5	M12*1.75	12.5	130	50	1°18'	+ Добави
C32S-M16-125-T	⌀32 цилиндрична опашка	32	28.5	M16*2.0	17.0	125	35	3°15'	+ Добави
C32S-M16-145-T	⌀32 цилиндрична опашка	32	28.5	M16*2.0	17.0	145	55	1°48'	+ Добави

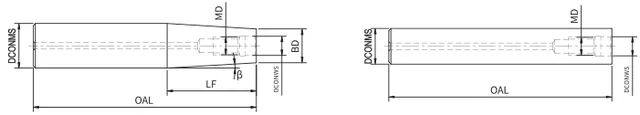

Achteck Твърдосплавни удължители с резбово присъединяване

Запитване

Конусни и прави удължители (размерите са в mm)

Код на продукта	Диаметър на опашката	DCONMS	BD	MD	DCONWS	OAL	LF	β	Тип	Добави
C16C-M08-200-T	⌀16 цилиндрична опашка	16	15.5	M08*1.25	8.5	200	150	43'	A	+ Добави
C20C-M08-100-T	⌀20 цилиндрична опашка	20	14.5	M08*1.25	8.5	100	40	3°30'	A	+ Добави
C20C-M08-150-T	⌀20 цилиндрична опашка	20	14.5	M08*1.25	8.5	150	77	1°45'	A	+ Добави
C20C-M10-100-T	⌀20 цилиндрична опашка	20	18.5	M10*1.5	10.5	100	40	43'	A	+ Добави
C25C-M10-150-T	⌀25 цилиндрична опашка	25	18.5	M10*1.5	10.5	150	70	1°43'	A	+ Добави
C20C-M10-150-T	⌀20 цилиндрична опашка	20	18.5	M10*1.5	10.5	150	90	19'	A	+ Добави
C20C-M10-200-T	⌀20 цилиндрична опашка	20	18.5	M10*1.5	10.5	200	140	12'	A	+ Добави
C32C-M12-200-T	⌀32 цилиндрична опашка	32	23.5	M12*1.75	12.5	200	120	1°45'	A	+ Добави
C32C-M16-200-T	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	200	120	30'	A	+ Добави
C32C-M16-250-T	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	250	170	28'	A	+ Добави
C32C-M16-300-T	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	300	200	28'	A	+ Добави
C16C-M08-100	⌀16 цилиндрична опашка	16	-	M08*1.25	8.5	100	-	-	B	+ Добави
C16C-M08-150	⌀16 цилиндрична опашка	16	-	M08*1.25	8.5	150	-	-	B	+ Добави
C16C-M08-200	⌀16 цилиндрична опашка	16	-	M08*1.25	8.5	200	-	-	B	+ Добави
C20C-M10-100	⌀20 цилиндрична опашка	20	-	M10*1.5	10.5	100	-	-	B	+ Добави
C20C-M10-150	⌀20 цилиндрична опашка	20	-	M10*1.5	10.5	150	-	-	B	+ Добави
C20C-M10-200	⌀20 цилиндрична опашка	20	-	M10*1.5	10.5	200	-	-	B	+ Добави
C20C-M10-250	⌀20 цилиндрична опашка	20	-	M10*1.5	10.5	250	-	-	B	+ Добави
C25C-M12-100	⌀25 цилиндрична опашка	25	-	M12*1.75	12.5	100	-	-	B	+ Добави
C25C-M12-150	⌀25 цилиндрична опашка	25	-	M12*1.75	12.5	150	-	-	B	+ Добави
C25C-M12-200	⌀25 цилиндрична опашка	25	-	M12*1.75	12.5	200	-	-	B	+ Добави
C25C-M12-250	⌀25 цилиндрична опашка	25	-	M12*1.75	12.5	250	-	-	B	+ Добави
C25C-M12-300	⌀25 цилиндрична опашка	25	-	M12*1.75	12.5	300	-	-	B	+ Добави
C32C-M16-150	⌀32 цилиндрична опашка	32	-	M16*2.0	17.0	150	-	-	B	+ Добави
C32C-M16-200	⌀32 цилиндрична опашка	32	-	M16*2.0	17.0	200	-	-	B	+ Добави
C32C-M16-250	⌀32 цилиндрична опашка	32	-	M16*2.0	17.0	250	-	-	B	+ Добави
C32C-M16-300	⌀32 цилиндрична опашка	32	-	M16*2.0	17.0	300	-	-	B	+ Добави

Стъпаловидни удължители (размерите са в mm)

Код на продукта	Диаметър на опашката	DCONMS	BD	MD	DCONWS	OAL	LF	β	Тип	Добави
C16C-M08-100-R	⌀16 цилиндрична опашка	16	15.5	M08*1.25	8.5	100	40	-	C	+ Добави
C16C-M08-150-R	⌀16 цилиндрична опашка	16	15.5	M08*1.25	8.5	150	90	-	C	+ Добави
C16C-M08-200-R	⌀16 цилиндрична опашка	16	15.5	M08*1.25	8.5	200	120	-	C	+ Добави
C20C-M10-100-R	⌀20 цилиндрична опашка	20	19.5	M10*1.5	10.5	100	40	-	C	+ Добави
C20C-M10-150-R	⌀20 цилиндрична опашка	20	19.5	M10*1.5	10.5	150	90	-	C	+ Добави
C20C-M10-200-R	⌀20 цилиндрична опашка	20	19.5	M10*1.5	10.5	200	140	-	C	+ Добави
C20C-M10-250-R	⌀20 цилиндрична опашка	20	19.5	M10*1.5	10.5	250	180	-	C	+ Добави
C25C-M12-100-R	⌀25 цилиндрична опашка	25	24	M12*1.75	12.5	100	25	-	C	+ Добави
C25C-M12-150-R	⌀25 цилиндрична опашка	25	24	M12*1.75	12.5	150	70	-	C	+ Добави
C25C-M12-200-R	⌀25 цилиндрична опашка	25	24	M12*1.75	12.5	200	120	-	C	+ Добави
C25C-M12-250-R	⌀25 цилиндрична опашка	25	24	M12*1.75	12.5	250	180	-	C	+ Добави
C25C-M12-300-R	⌀25 цилиндрична опашка	25	24	M12*1.75	12.5	300	220	-	C	+ Добави
C32C-M16-100-R	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	100	30	-	C	+ Добави
C32C-M16-150-R	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	150	70	-	C	+ Добави
C32C-M16-200-R	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	200	120	-	C	+ Добави
C32C-M16-250-R	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	250	170	-	C	+ Добави
C32C-M16-300-R	⌀32 цилиндрична опашка	32	29	M16*2.0	17.0	300	220	-	C	+ Добави

Препоръчват се предимно за вертикални обработващи центри. Изборът се прави според твърдостта на машината, изнасянето на инструмента и режимите на рязане.

Страници 674-675 от каталога Achteck (PDF)

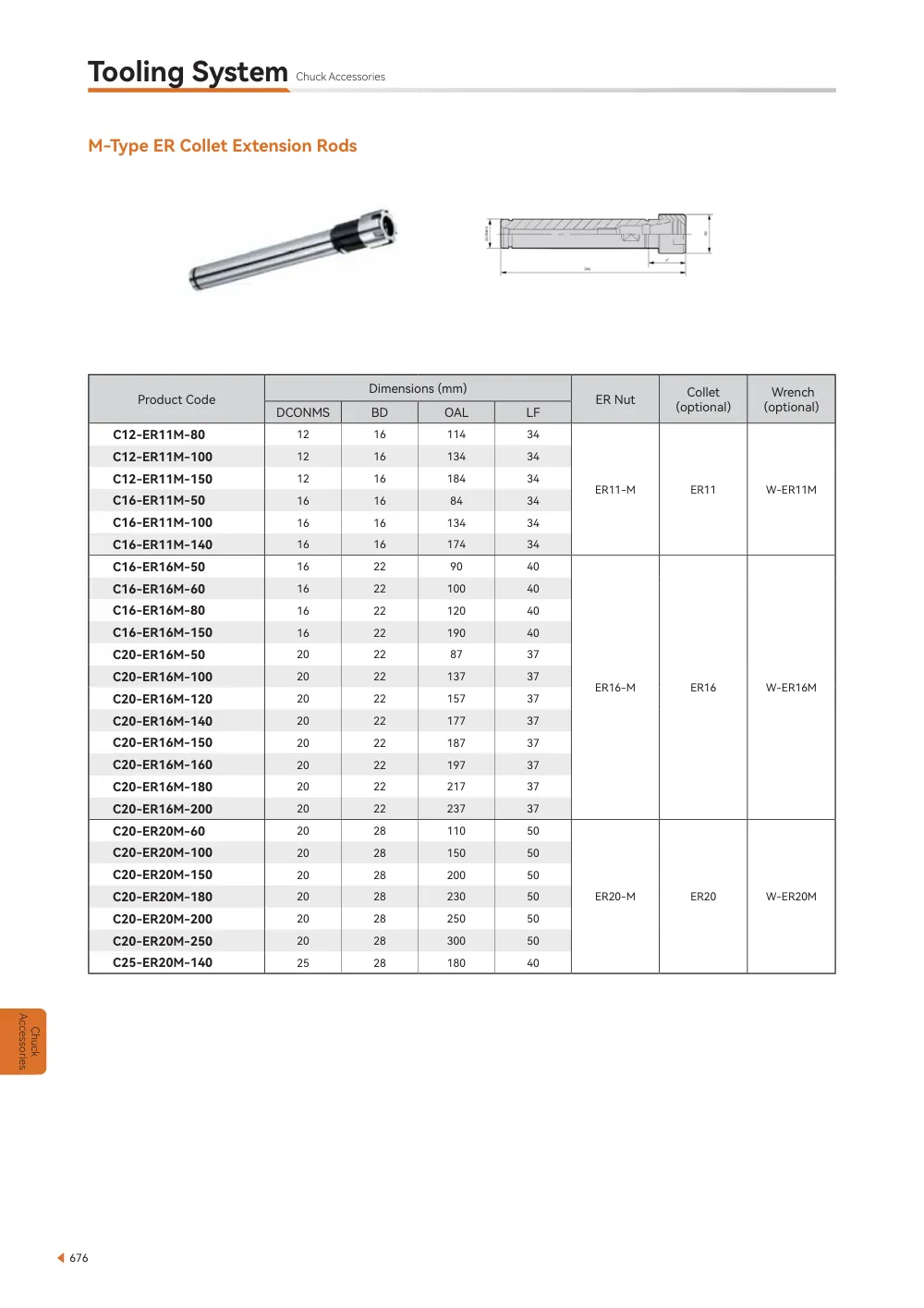

Achteck Удължители с цанга ER, тип M

Запитване

(размерите са в mm)

Код на продукта	DCONMS	BD	OAL	LF	Гайка ER	Цанга (по избор)	Ключ (по избор)	Добави
C12-ER11M-80	12	16	114	34	ER11-M	ER11	W-ER11M	+ Добави
C12-ER11M-100	12	16	134	34	ER11-M	ER11	W-ER11M	+ Добави
C12-ER11M-150	12	16	184	34	ER11-M	ER11	W-ER11M	+ Добави
C16-ER11M-50	16	16	84	34	ER11-M	ER11	W-ER11M	+ Добави
C16-ER11M-100	16	16	134	34	ER11-M	ER11	W-ER11M	+ Добави
C16-ER11M-140	16	16	174	34	ER11-M	ER11	W-ER11M	+ Добави
C16-ER16M-50	16	22	90	40	ER16-M	ER16	W-ER16M	+ Добави
C16-ER16M-60	16	22	100	40	ER16-M	ER16	W-ER16M	+ Добави
C16-ER16M-80	16	22	120	40	ER16-M	ER16	W-ER16M	+ Добави
C16-ER16M-150	16	22	190	40	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-50	20	22	87	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-100	20	22	137	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-120	20	22	157	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-140	20	22	177	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-150	20	22	187	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-160	20	22	197	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-180	20	22	217	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER16M-200	20	22	237	37	ER16-M	ER16	W-ER16M	+ Добави
C20-ER20M-60	20	28	110	50	ER20-M	ER20	W-ER20M	+ Добави
C20-ER20M-100	20	28	150	50	ER20-M	ER20	W-ER20M	+ Добави
C20-ER20M-150	20	28	200	50	ER20-M	ER20	W-ER20M	+ Добави
C20-ER20M-180	20	28	230	50	ER20-M	ER20	W-ER20M	+ Добави
C20-ER20M-200	20	28	250	50	ER20-M	ER20	W-ER20M	+ Добави
C20-ER20M-250	20	28	300	50	ER20-M	ER20	W-ER20M	+ Добави
C25-ER20M-140	25	28	180	40	ER20-M	ER20	W-ER20M	+ Добави

Цанги, гайки, изтеглящи болтове и удължители

Продукти

Achteck Цанга за хидравличен патронник, охлаждане през фланеца

Achteck Цанга за хидравличен патронник, вътрешно охлаждане

Achteck Цанга за силов патронник

Achteck Стандартна цанга ER

Achteck Прецизна цанга ER

Achteck Уплътнена цанга ER (за вътрешно охлаждане)

Achteck Прецизна уплътнена цанга ER

Achteck Комплект цанги ER

Achteck Цанга за метчици

Achteck Гайка ER

Achteck Ключ за патронник

Achteck Тръбичка за охлаждане HSK

Achteck Ключ за тръбичката за охлаждане HSK

Achteck Изтеглящ болт

Achteck Стоманени удължители с резбово присъединяване

Achteck Твърдосплавни удължители с резбово присъединяване

Achteck Удължители с цанга ER, тип M

Нужна Ви е оферта или консултация?
