Разстъргващи глави и системи GIN TECH

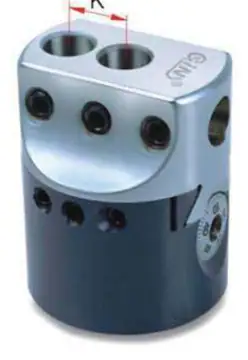

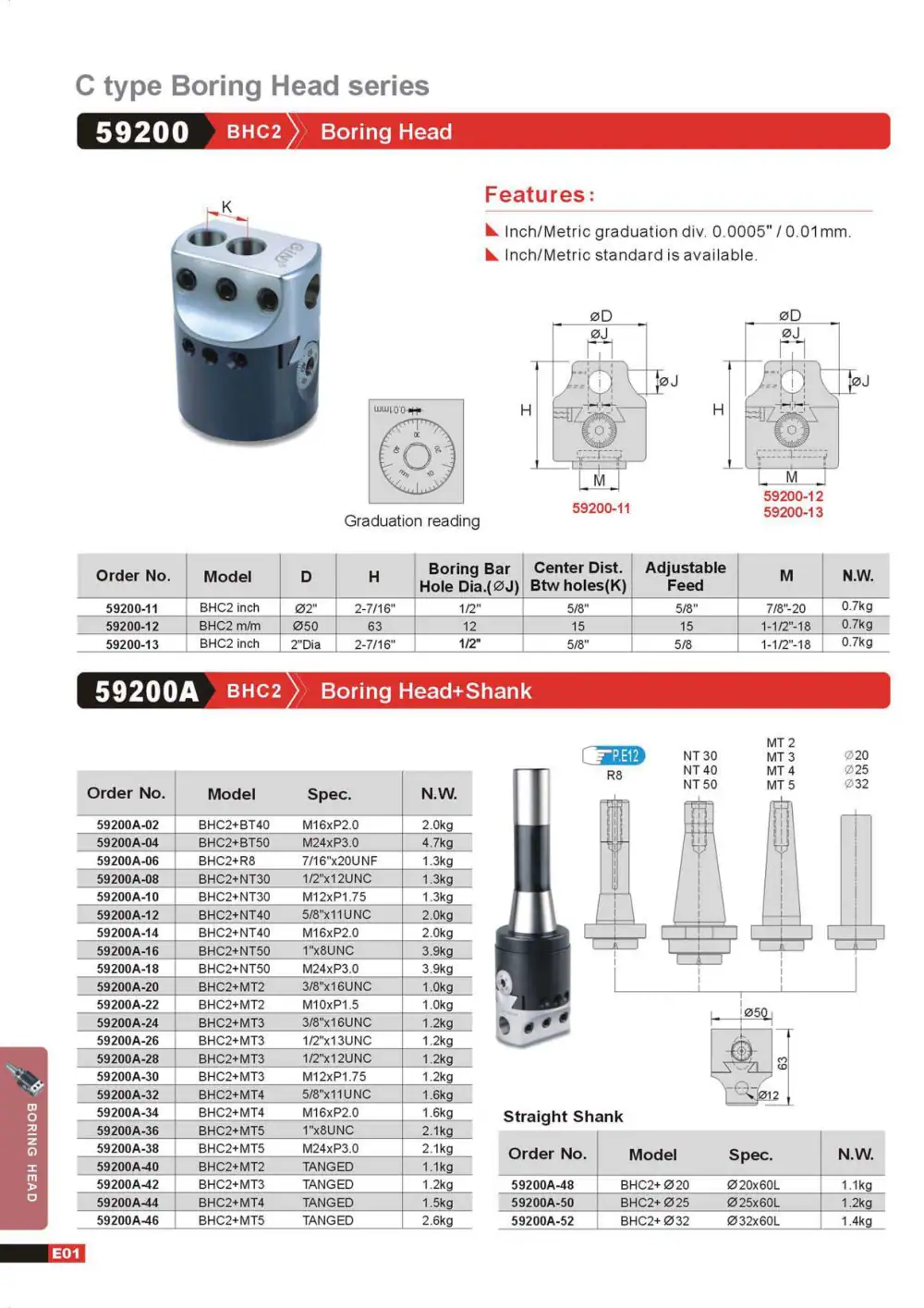

GIN TECH 59200 Разстъргваща глава

Градуиране инч/метрично, деление 0.0005" / 0.01mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	D	H	Диаметър на отвора за борщанга (ØJ)	Разстояние между центровете на отворите (K)	Регулируемо подаване	M	Тегло	Добави
59200-11	BHC2 инча	Ø2"	2-7/16"	1/2"	5/8"	5/8"	7/8"-20	0.7kg	+ Добави
59200-12	BHC2 m/m	Ø50	63	12	15	15	1-1/2"-18	0.7kg	+ Добави
59200-13	BHC2 инча	2"Dia	2-7/16"	1/2"	5/8"	5/8	1-1/2"-18	0.7kg	+ Добави

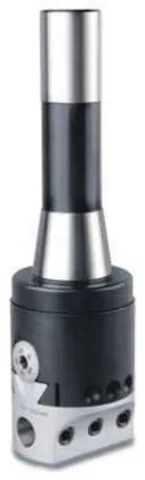

GIN TECH 59200A Разстъргваща глава + опашка

Запитване

Кат. №	Модел	Спецификация	Тегло	Добави
59200A-02	BHC2+BT40	M16xP2.0	2.0kg	+ Добави
59200A-04	BHC2+BT50	M24xP3.0	4.7kg	+ Добави
59200A-06	BHC2+R8	7/16"x20UNF	1.3kg	+ Добави
59200A-08	BHC2+NT30	1/2"x12UNC	1.3kg	+ Добави
59200A-10	BHC2+NT30	M12xP1.75	1.3kg	+ Добави
59200A-12	BHC2+NT40	5/8"x11UNC	2.0kg	+ Добави
59200A-14	BHC2+NT40	M16xP2.0	2.0kg	+ Добави
59200A-16	BHC2+NT50	1"x8UNC	3.9kg	+ Добави
59200A-18	BHC2+NT50	M24xP3.0	3.9kg	+ Добави
59200A-20	BHC2+MT2	3/8"x16UNC	1.0kg	+ Добави
59200A-22	BHC2+MT2	M10xP1.5	1.0kg	+ Добави
59200A-24	BHC2+MT3	3/8"x16UNC	1.2kg	+ Добави
59200A-26	BHC2+MT3	1/2"x13UNC	1.2kg	+ Добави
59200A-28	BHC2+MT3	1/2"x12UNC	1.2kg	+ Добави
59200A-30	BHC2+MT3	M12xP1.75	1.2kg	+ Добави
59200A-32	BHC2+MT4	5/8"x11UNC	1.6kg	+ Добави
59200A-34	BHC2+MT4	M16xP2.0	1.6kg	+ Добави
59200A-36	BHC2+MT5	1"x8UNC	2.1kg	+ Добави
59200A-38	BHC2+MT5	M24xP3.0	2.1kg	+ Добави
59200A-40	BHC2+MT2	С лапа	1.1kg	+ Добави
59200A-42	BHC2+MT3	С лапа	1.2kg	+ Добави
59200A-44	BHC2+MT4	С лапа	1.5kg	+ Добави
59200A-46	BHC2+MT5	С лапа	2.6kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59200A-48	BHC2+ Ø20	Ø20x60L	1.1kg	+ Добави
59200A-50	BHC2+ Ø25	Ø25x60L	1.2kg	+ Добави
59200A-52	BHC2+ Ø32	Ø32x60L	1.4kg	+ Добави

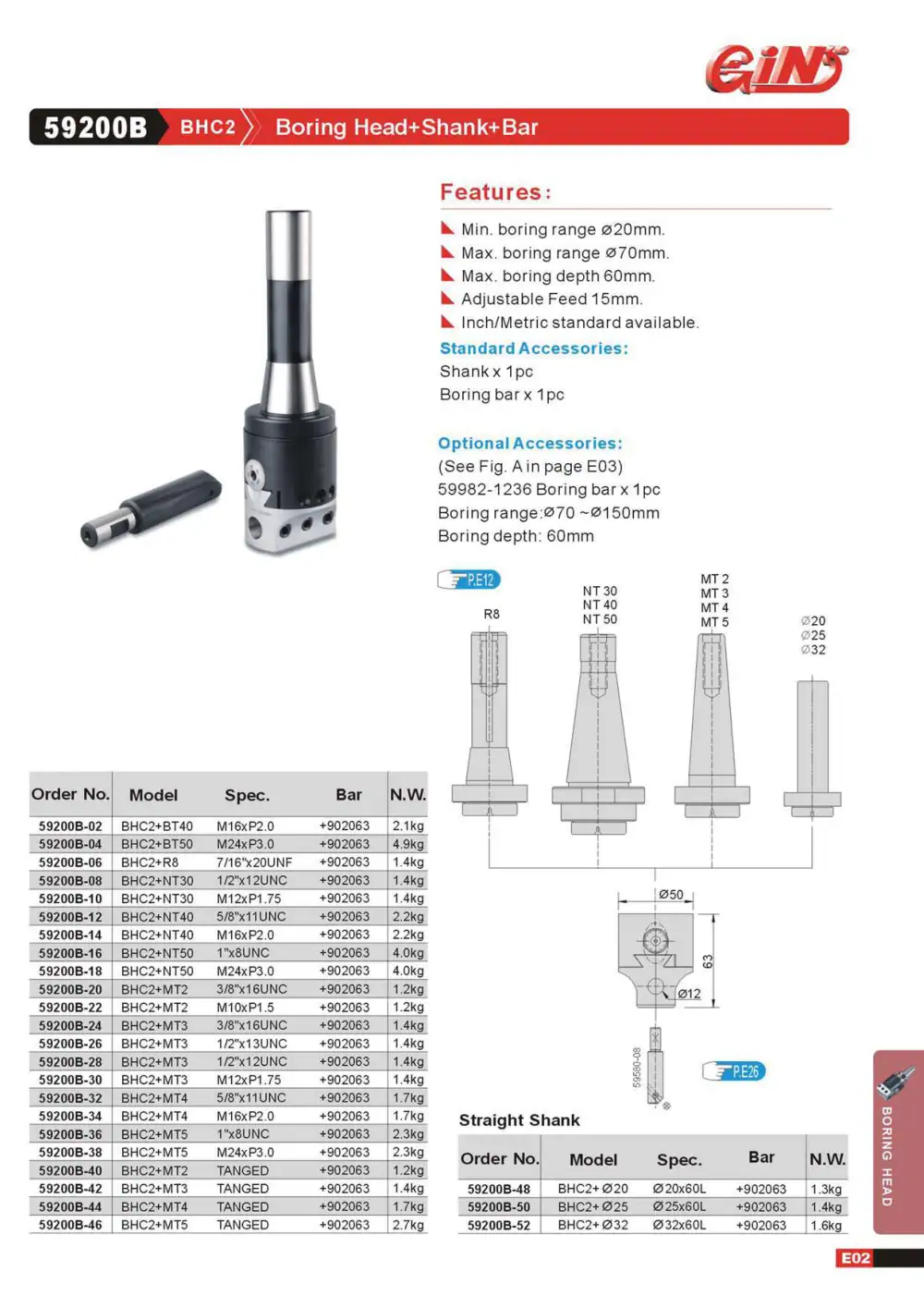

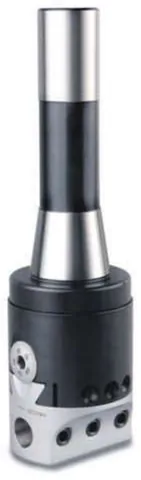

GIN TECH 59200B Разстъргваща глава + опашка + борщанга

Запитване

Мин. обхват на разстъргване ø20mm
Макс. обхват на разстъргване ø70mm
Макс. дълбочина на разстъргване 60mm
Регулируемо подаване 15mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59200B-02	BHC2+BT40	M16xP2.0	+902063	2.1kg	+ Добави
59200B-04	BHC2+BT50	M24xP3.0	+902063	4.9kg	+ Добави
59200B-06	BHC2+R8	7/16"x20UNF	+902063	1.4kg	+ Добави
59200B-08	BHC2+NT30	1/2"x12UNC	+902063	1.4kg	+ Добави
59200B-10	BHC2+NT30	M12xP1.75	+902063	1.4kg	+ Добави
59200B-12	BHC2+NT40	5/8"x11UNC	+902063	2.2kg	+ Добави
59200B-14	BHC2+NT40	M16xP2.0	+902063	2.2kg	+ Добави
59200B-16	BHC2+NT50	1"x8UNC	+902063	4.0kg	+ Добави
59200B-18	BHC2+NT50	M24xP3.0	+902063	4.0kg	+ Добави
59200B-20	BHC2+MT2	3/8"x16UNC	+902063	1.2kg	+ Добави
59200B-22	BHC2+MT2	M10xP1.5	+902063	1.2kg	+ Добави
59200B-24	BHC2+MT3	3/8"x16UNC	+902063	1.4kg	+ Добави
59200B-26	BHC2+MT3	1/2"x13UNC	+902063	1.4kg	+ Добави
59200B-28	BHC2+MT3	1/2"x12UNC	+902063	1.4kg	+ Добави
59200B-30	BHC2+MT3	M12xP1.75	+902063	1.4kg	+ Добави
59200B-32	BHC2+MT4	5/8"x11UNC	+902063	1.7kg	+ Добави
59200B-34	BHC2+MT4	M16xP2.0	+902063	1.7kg	+ Добави
59200B-36	BHC2+MT5	1"x8UNC	+902063	2.3kg	+ Добави
59200B-38	BHC2+MT5	M24xP3.0	+902063	2.3kg	+ Добави
59200B-40	BHC2+MT2	С лапа	+902063	1.2kg	+ Добави
59200B-42	BHC2+MT3	С лапа	+902063	1.4kg	+ Добави
59200B-44	BHC2+MT4	С лапа	+902063	1.7kg	+ Добави
59200B-46	BHC2+MT5	С лапа	+902063	2.7kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59200B-48	BHC2+ Ø20	Ø20x60L	+902063	1.3kg	+ Добави
59200B-50	BHC2+ Ø25	Ø25x60L	+902063	1.4kg	+ Добави
59200B-52	BHC2+ Ø32	Ø32x60L	+902063	1.6kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Борщанга x 1 бр.
Допълнителни принадлежности: (вж. Фиг. A на стр. E03)
Допълнителни принадлежности: 59982-1236 Борщанга x 1 бр.
Допълнителни принадлежности: Диапазон на разстъргване: Ø70 ~Ø150mm
Допълнителни принадлежности: Дълбочина на разстъргване: 60mm

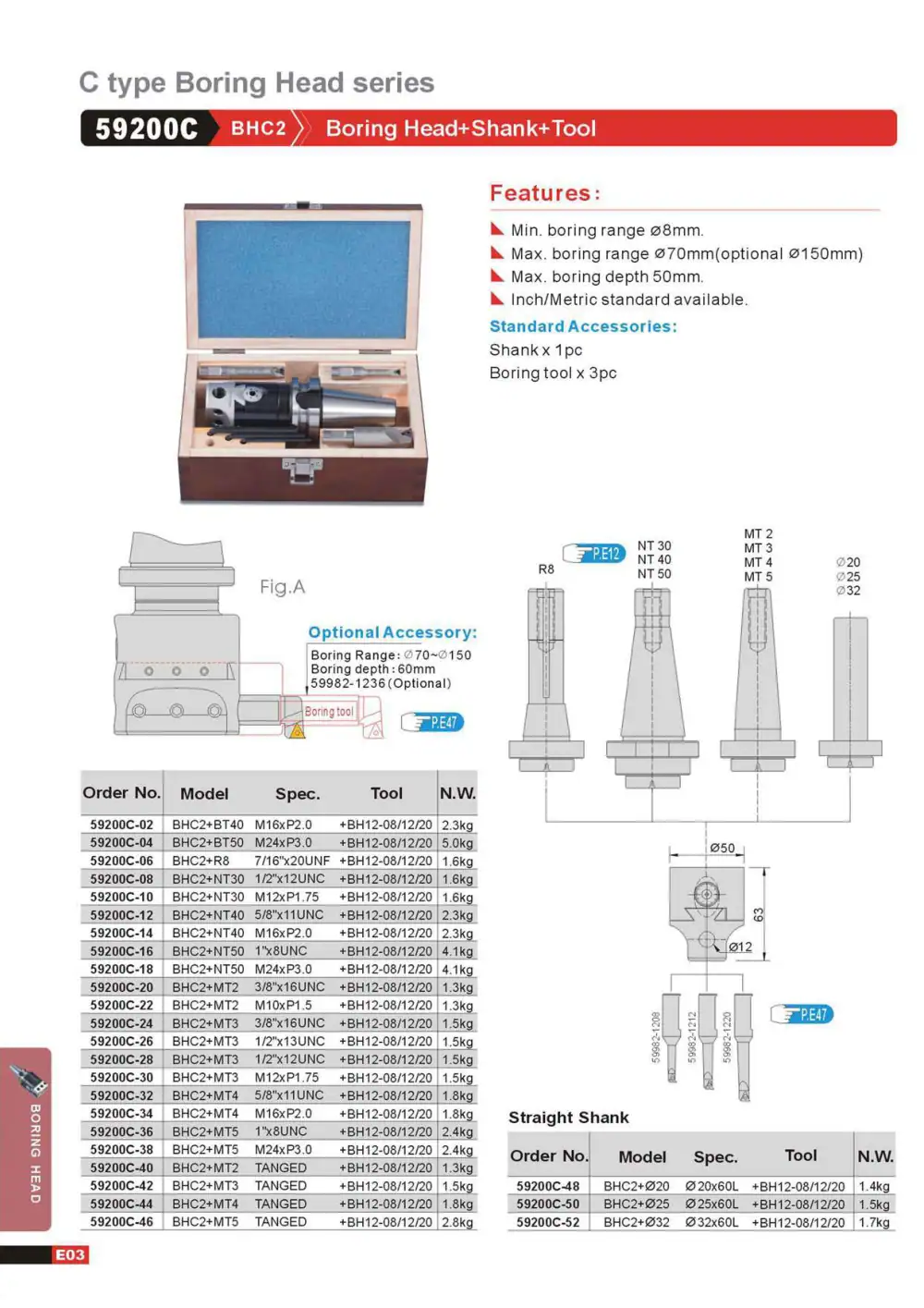

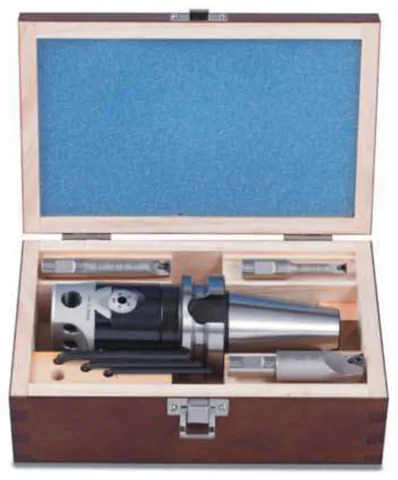

GIN TECH 59200C Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø8mm
Макс. обхват на разстъргване Ø70mm (по избор Ø150mm)
Макс. дълбочина на разстъргване 50mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59200C-02	BHC2+BT40	M16xP2.0	+BH12-08/12/20	2.3kg	+ Добави
59200C-04	BHC2+BT50	M24xP3.0	+BH12-08/12/20	5.0kg	+ Добави
59200C-06	BHC2+R8	7/16"x20UNF	+BH12-08/12/20	1.6kg	+ Добави
59200C-08	BHC2+NT30	1/2"x12UNC	+BH12-08/12/20	1.6kg	+ Добави
59200C-10	BHC2+NT30	M12xP1.75	+BH12-08/12/20	1.6kg	+ Добави
59200C-12	BHC2+NT40	5/8"x11UNC	+BH12-08/12/20	2.3kg	+ Добави
59200C-14	BHC2+NT40	M16xP2.0	+BH12-08/12/20	2.3kg	+ Добави
59200C-16	BHC2+NT50	1"x8UNC	+BH12-08/12/20	4.1kg	+ Добави
59200C-18	BHC2+NT50	M24xP3.0	+BH12-08/12/20	4.1kg	+ Добави
59200C-20	BHC2+MT2	3/8"x16UNC	+BH12-08/12/20	1.3kg	+ Добави
59200C-22	BHC2+MT2	M10xP1.5	+BH12-08/12/20	1.3kg	+ Добави
59200C-24	BHC2+MT3	3/8"x16UNC	+BH12-08/12/20	1.5kg	+ Добави
59200C-26	BHC2+MT3	1/2"x13UNC	+BH12-08/12/20	1.5kg	+ Добави
59200C-28	BHC2+MT3	1/2"x12UNC	+BH12-08/12/20	1.5kg	+ Добави
59200C-30	BHC2+MT3	M12xP1.75	+BH12-08/12/20	1.5kg	+ Добави
59200C-32	BHC2+MT4	5/8"x11UNC	+BH12-08/12/20	1.8kg	+ Добави
59200C-34	BHC2+MT4	M16xP2.0	+BH12-08/12/20	1.8kg	+ Добави
59200C-36	BHC2+MT5	1"x8UNC	+BH12-08/12/20	2.4kg	+ Добави
59200C-38	BHC2+MT5	M24xP3.0	+BH12-08/12/20	2.4kg	+ Добави
59200C-40	BHC2+MT2	С лапа	+BH12-08/12/20	1.3kg	+ Добави
59200C-42	BHC2+MT3	С лапа	+BH12-08/12/20	1.5kg	+ Добави
59200C-44	BHC2+MT4	С лапа	+BH12-08/12/20	1.8kg	+ Добави
59200C-46	BHC2+MT5	С лапа	+BH12-08/12/20	2.8kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59200C-48	BHC2+Ø20	Ø20x60L	+BH12-08/12/20	1.4kg	+ Добави
59200C-50	BHC2+Ø25	Ø25x60L	+BH12-08/12/20	1.5kg	+ Добави
59200C-52	BHC2+Ø32	Ø32x60L	+BH12-08/12/20	1.7kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Допълнителна принадлежност: Диапазон на разстъргване: Ø70~Ø150
Допълнителна принадлежност: Дълбочина на разстъргване: 60mm
Допълнителна принадлежност: 59982-1236 (опционално)
Нож за разстъргване: 59982-1208, 59982-1212, 59982-1220

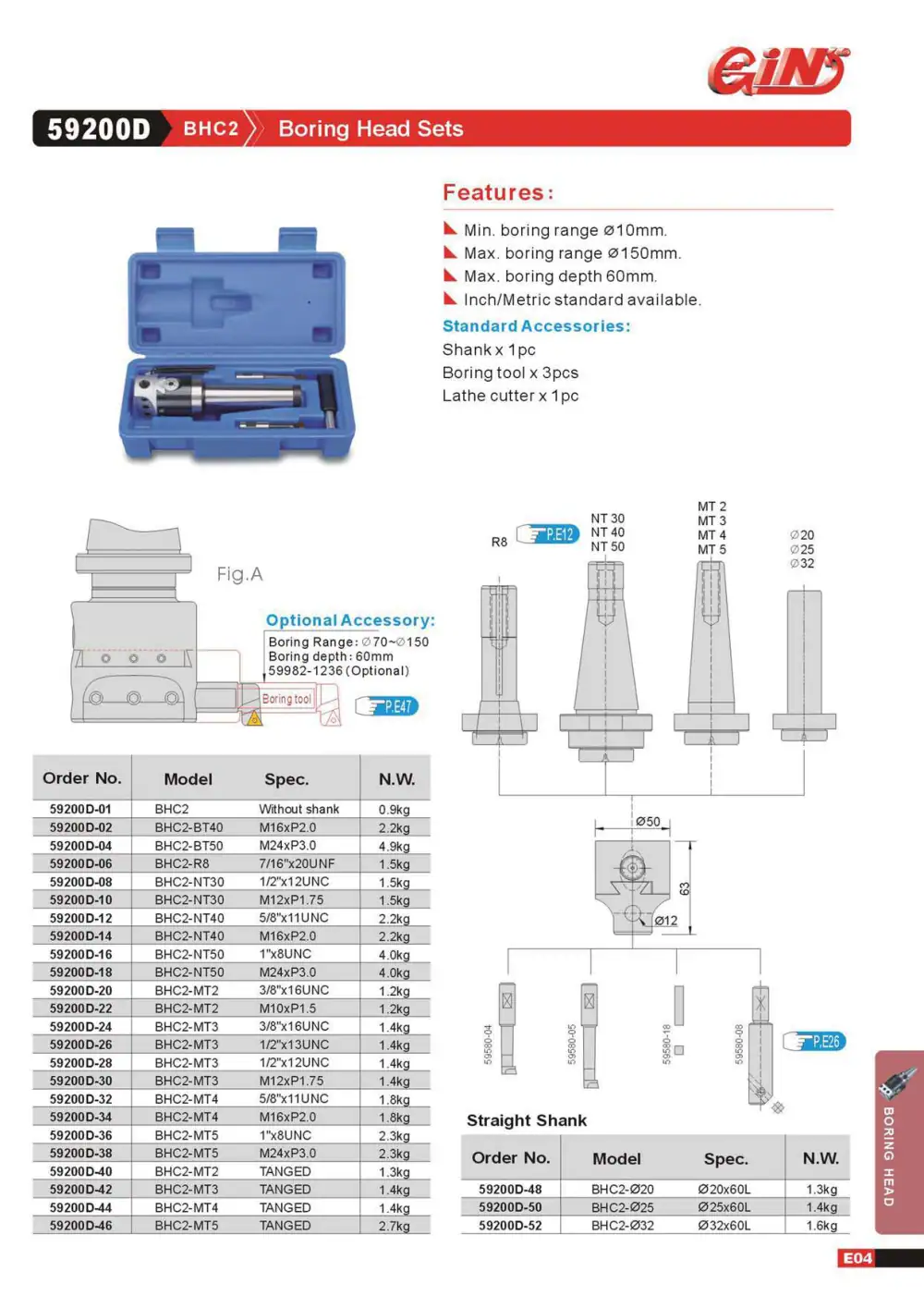

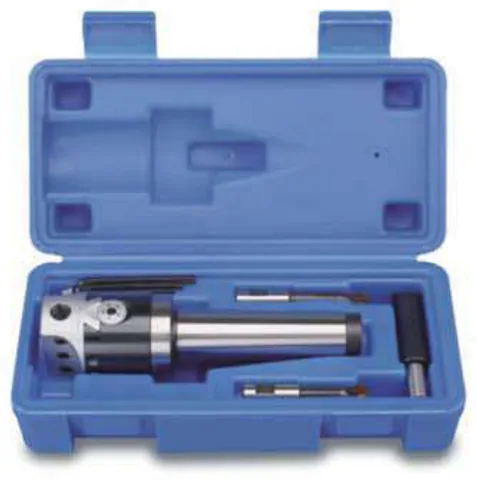

GIN TECH 59200D Комплекти разстъргващи глави

Запитване

Мин. обхват на разстъргване ø10mm
Макс. обхват на разстъргване ø150mm
Макс. дълбочина на разстъргване 60mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59200D-01	BHC2	Без опашка	0.9kg	+ Добави
59200D-02	BHC2-BT40	M16xP2.0	2.2kg	+ Добави
59200D-04	BHC2-BT50	M24xP3.0	4.9kg	+ Добави
59200D-06	BHC2-R8	7/16"x20UNF	1.5kg	+ Добави
59200D-08	BHC2-NT30	1/2"x12UNC	1.5kg	+ Добави
59200D-10	BHC2-NT30	M12xP1.75	1.5kg	+ Добави
59200D-12	BHC2-NT40	5/8"x11UNC	2.2kg	+ Добави
59200D-14	BHC2-NT40	M16xP2.0	2.2kg	+ Добави
59200D-16	BHC2-NT50	1"x8UNC	4.0kg	+ Добави
59200D-18	BHC2-NT50	M24xP3.0	4.0kg	+ Добави
59200D-20	BHC2-MT2	3/8"x16UNC	1.2kg	+ Добави
59200D-22	BHC2-MT2	M10xP1.5	1.2kg	+ Добави
59200D-24	BHC2-MT3	3/8"x16UNC	1.4kg	+ Добави
59200D-26	BHC2-MT3	1/2"x13UNC	1.4kg	+ Добави
59200D-28	BHC2-MT3	1/2"x12UNC	1.4kg	+ Добави
59200D-30	BHC2-MT3	M12xP1.75	1.4kg	+ Добави
59200D-32	BHC2-MT4	5/8"x11UNC	1.8kg	+ Добави
59200D-34	BHC2-MT4	M16xP2.0	1.8kg	+ Добави
59200D-36	BHC2-MT5	1"x8UNC	2.3kg	+ Добави
59200D-38	BHC2-MT5	M24xP3.0	2.3kg	+ Добави
59200D-40	BHC2-MT2	С лапа	1.3kg	+ Добави
59200D-42	BHC2-MT3	С лапа	1.4kg	+ Добави
59200D-44	BHC2-MT4	С лапа	1.4kg	+ Добави
59200D-46	BHC2-MT5	С лапа	2.7kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59200D-48	BHC2-Ø20	Ø20x60L	1.3kg	+ Добави
59200D-50	BHC2-Ø25	Ø25x60L	1.4kg	+ Добави
59200D-52	BHC2-Ø32	Ø32x60L	1.6kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Стандартни принадлежности: Стругарски нож x 1 бр.
Допълнителна принадлежност: Диапазон на разстъргване: Ø70~Ø150
Допълнителна принадлежност: Дълбочина на разстъргване: 60mm
Допълнителна принадлежност: 59982-1236 (опционално)

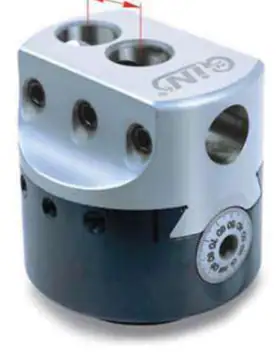

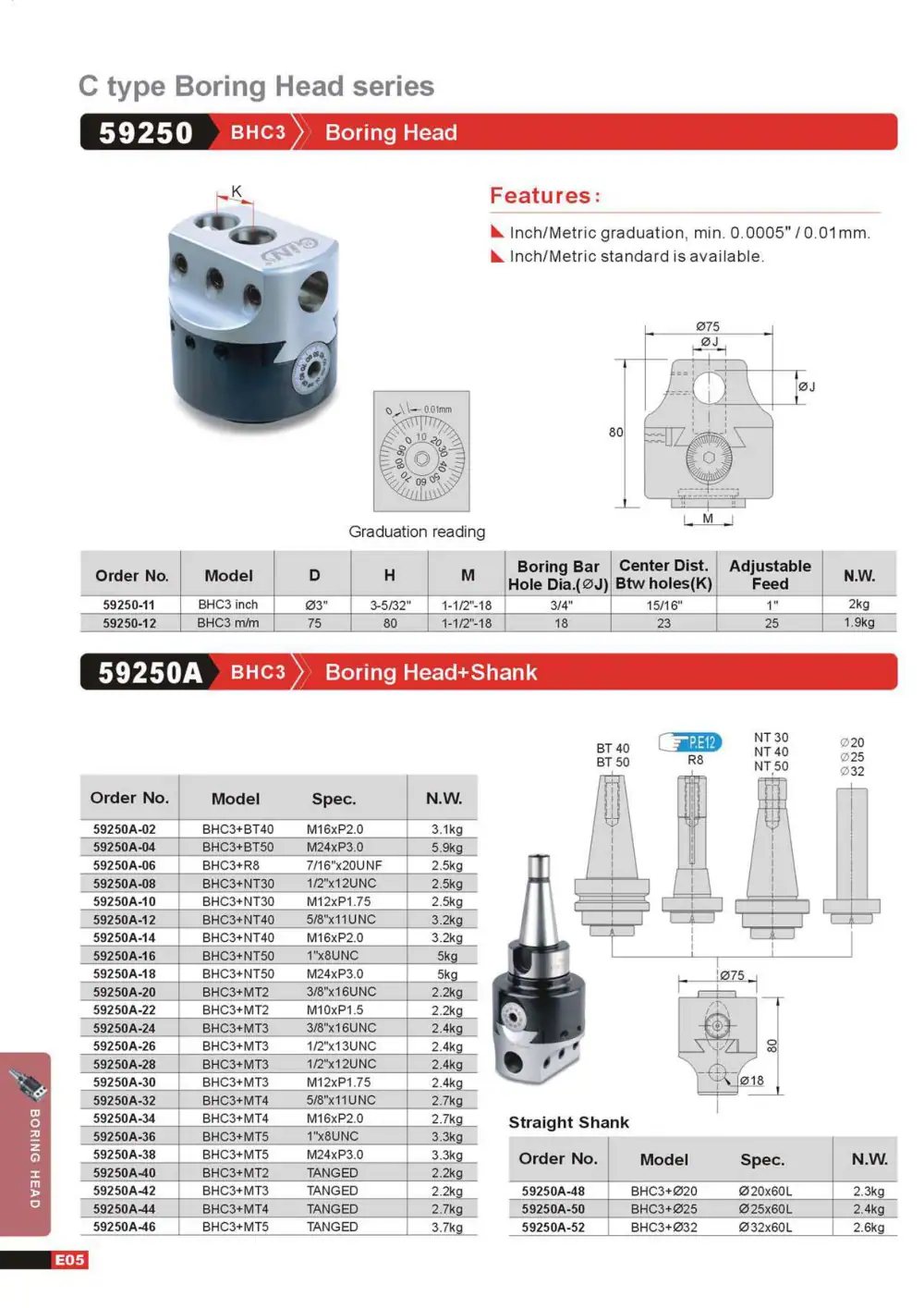

GIN TECH 59250 Разстъргваща глава

Запитване

Градуиране инч/метрично, мин. 0.0005" / 0.01mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	D	H	M	Диаметър на отвора за борщанга (ØJ)	Разстояние между центровете на отворите (K)	Регулируемо подаване	Тегло	Добави
59250-11	BHC3 инча	Ø3"	3-5/32"	1-1/2"-18	3/4"	15/16"	1"	2kg	+ Добави
59250-12	BHC3 m/m	75	80	1-1/2"-18	18	23	25	1.9kg	+ Добави

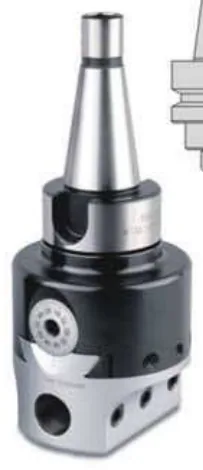

GIN TECH 59250A Разстъргваща глава + опашка

Запитване

Кат. №	Модел	Спецификация	Тегло	Добави
59250A-02	BHC3+BT40	M16xP2.0	3.1kg	+ Добави
59250A-04	BHC3+BT50	M24xP3.0	5.9kg	+ Добави
59250A-06	BHC3+R8	7/16"x20UNF	2.5kg	+ Добави
59250A-08	BHC3+NT30	1/2"x12UNC	2.5kg	+ Добави
59250A-10	BHC3+NT30	M12xP1.75	2.5kg	+ Добави
59250A-12	BHC3+NT40	5/8"x11UNC	3.2kg	+ Добави
59250A-14	BHC3+NT40	M16xP2.0	3.2kg	+ Добави
59250A-16	BHC3+NT50	1"x8UNC	5kg	+ Добави
59250A-18	BHC3+NT50	M24xP3.0	5kg	+ Добави
59250A-20	BHC3+MT2	3/8"x16UNC	2.2kg	+ Добави
59250A-22	BHC3+MT2	M10xP1.5	2.2kg	+ Добави
59250A-24	BHC3+MT3	3/8"x16UNC	2.4kg	+ Добави
59250A-26	BHC3+MT3	1/2"x13UNC	2.4kg	+ Добави
59250A-28	BHC3+MT3	1/2"x12UNC	2.4kg	+ Добави
59250A-30	BHC3+MT3	M12xP1.75	2.4kg	+ Добави
59250A-32	BHC3+MT4	5/8"x11UNC	2.7kg	+ Добави
59250A-34	BHC3+MT4	M16xP2.0	2.7kg	+ Добави
59250A-36	BHC3+MT5	1"x8UNC	3.3kg	+ Добави
59250A-38	BHC3+MT5	M24xP3.0	3.3kg	+ Добави
59250A-40	BHC3+MT2	С лапа	2.2kg	+ Добави
59250A-42	BHC3+MT3	С лапа	2.2kg	+ Добави
59250A-44	BHC3+MT4	С лапа	2.7kg	+ Добави
59250A-46	BHC3+MT5	С лапа	3.7kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59250A-48	BHC3+Ø20	Ø20x60L	2.3kg	+ Добави
59250A-50	BHC3+Ø25	Ø25x60L	2.4kg	+ Добави
59250A-52	BHC3+Ø32	Ø32x60L	2.6kg	+ Добави

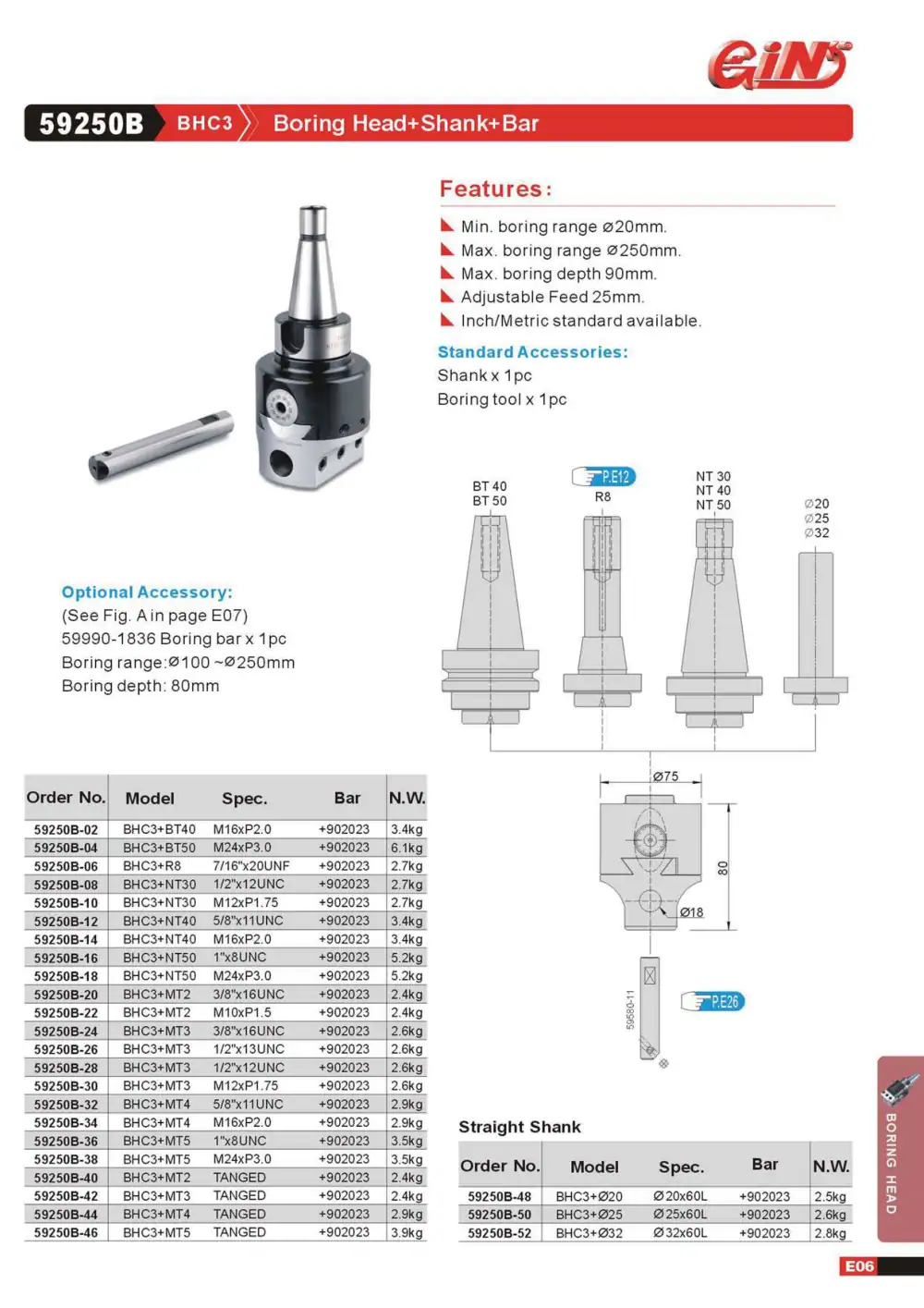

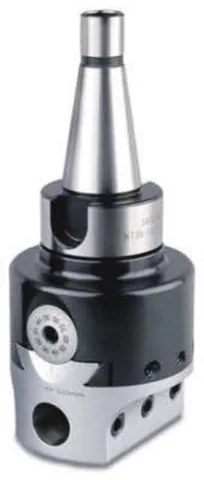

GIN TECH 59250B Разстъргваща глава + опашка + борщанга

Запитване

Мин. обхват на разстъргване ø20mm
Макс. обхват на разстъргване ø250mm
Макс. дълбочина на разстъргване 90mm
Регулируемо подаване 25mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59250B-02	BHC3+BT40	M16xP2.0	+902023	3.4kg	+ Добави
59250B-04	BHC3+BT50	M24xP3.0	+902023	6.1kg	+ Добави
59250B-06	BHC3+R8	7/16"x20UNF	+902023	2.7kg	+ Добави
59250B-08	BHC3+NT30	1/2"x12UNC	+902023	2.7kg	+ Добави
59250B-10	BHC3+NT30	M12xP1.75	+902023	2.7kg	+ Добави
59250B-12	BHC3+NT40	5/8"x11UNC	+902023	3.4kg	+ Добави
59250B-14	BHC3+NT40	M16xP2.0	+902023	3.4kg	+ Добави
59250B-16	BHC3+NT50	1"x8UNC	+902023	5.2kg	+ Добави
59250B-18	BHC3+NT50	M24xP3.0	+902023	5.2kg	+ Добави
59250B-20	BHC3+MT2	3/8"x16UNC	+902023	2.4kg	+ Добави
59250B-22	BHC3+MT2	M10xP1.5	+902023	2.4kg	+ Добави
59250B-24	BHC3+MT3	3/8"x16UNC	+902023	2.6kg	+ Добави
59250B-26	BHC3+MT3	1/2"x13UNC	+902023	2.6kg	+ Добави
59250B-28	BHC3+MT3	1/2"x12UNC	+902023	2.6kg	+ Добави
59250B-30	BHC3+MT3	M12xP1.75	+902023	2.6kg	+ Добави
59250B-32	BHC3+MT4	5/8"x11UNC	+902023	2.9kg	+ Добави
59250B-34	BHC3+MT4	M16xP2.0	+902023	2.9kg	+ Добави
59250B-36	BHC3+MT5	1"x8UNC	+902023	3.5kg	+ Добави
59250B-38	BHC3+MT5	M24xP3.0	+902023	3.5kg	+ Добави
59250B-40	BHC3+MT2	С лапа	+902023	2.4kg	+ Добави
59250B-42	BHC3+MT3	С лапа	+902023	2.4kg	+ Добави
59250B-44	BHC3+MT4	С лапа	+902023	2.9kg	+ Добави
59250B-46	BHC3+MT5	С лапа	+902023	3.9kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59250B-48	BHC3+Ø20	Ø20x60L	+902023	2.5kg	+ Добави
59250B-50	BHC3+Ø25	Ø25x60L	+902023	2.6kg	+ Добави
59250B-52	BHC3+Ø32	Ø32x60L	+902023	2.8kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 1 бр.
Допълнителна принадлежност: (вж. Фиг. A на стр. E07)
Допълнителна принадлежност: 59990-1836 Борщанга x 1 бр.
Допълнителна принадлежност: Диапазон на разстъргване: Ø100 ~Ø250mm
Допълнителна принадлежност: Дълбочина на разстъргване: 80mm

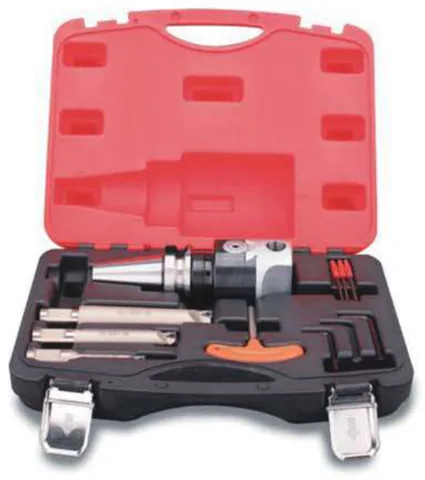

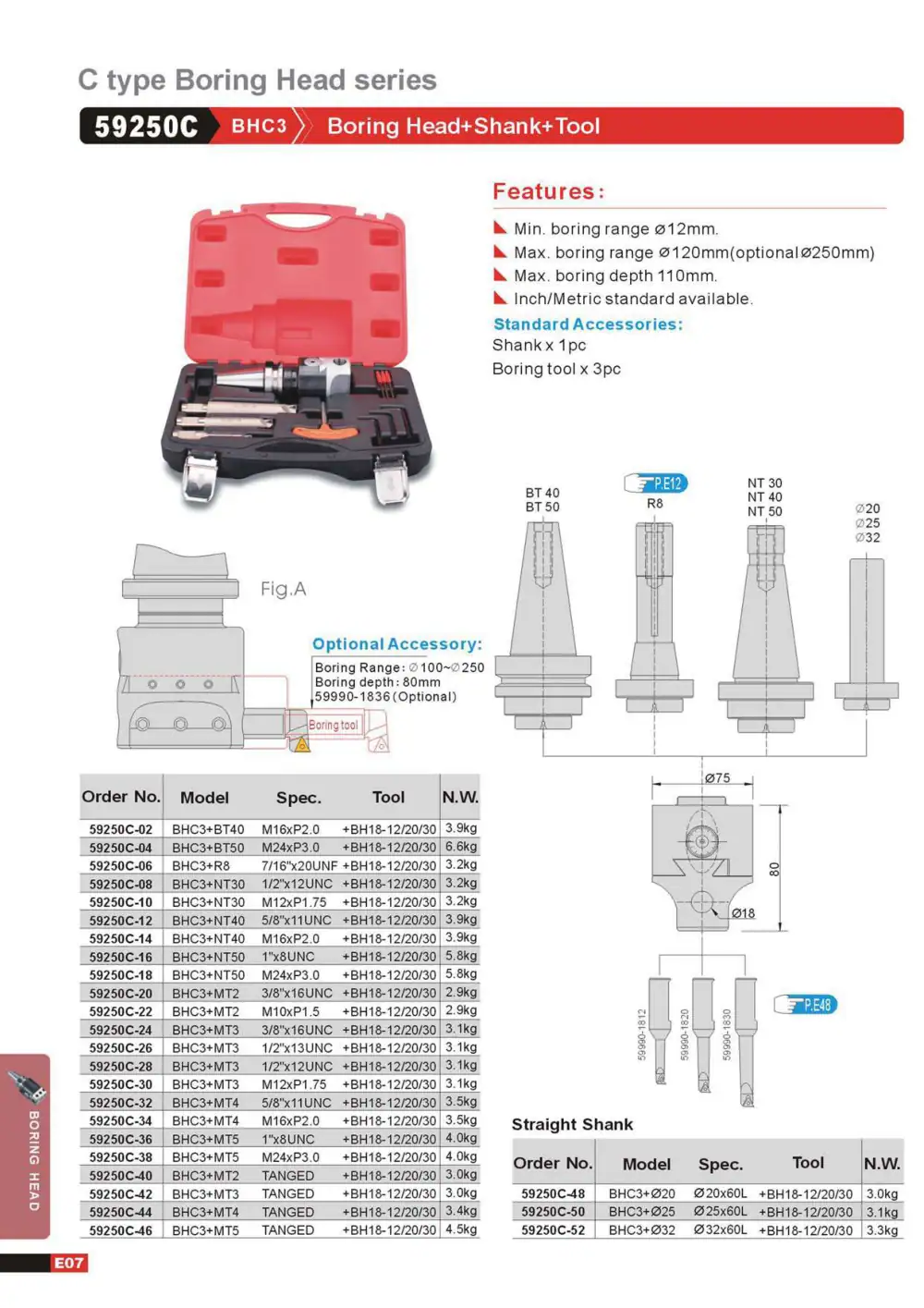

GIN TECH 59250C Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø12mm
Макс. обхват на разстъргване ø120mm (по избор ø250mm)
Макс. дълбочина на разстъргване 110mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59250C-02	BHC3+BT40	M16xP2.0	+BH18-12/20/30	3.9kg	+ Добави
59250C-04	BHC3+BT50	M24xP3.0	+BH18-12/20/30	6.6kg	+ Добави
59250C-06	BHC3+R8	7/16"x20UNF	+BH18-12/20/30	3.2kg	+ Добави
59250C-08	BHC3+NT30	1/2"x12UNC	+BH18-12/20/30	3.2kg	+ Добави
59250C-10	BHC3+NT30	M12xP1.75	+BH18-12/20/30	3.2kg	+ Добави
59250C-12	BHC3+NT40	5/8"x11UNC	+BH18-12/20/30	3.9kg	+ Добави
59250C-14	BHC3+NT40	M16xP2.0	+BH18-12/20/30	3.9kg	+ Добави
59250C-16	BHC3+NT50	1"x8UNC	+BH18-12/20/30	5.8kg	+ Добави
59250C-18	BHC3+NT50	M24xP3.0	+BH18-12/20/30	5.8kg	+ Добави
59250C-20	BHC3+MT2	3/8"x16UNC	+BH18-12/20/30	2.9kg	+ Добави
59250C-22	BHC3+MT2	M10xP1.5	+BH18-12/20/30	2.9kg	+ Добави
59250C-24	BHC3+MT3	3/8"x16UNC	+BH18-12/20/30	3.1kg	+ Добави
59250C-26	BHC3+MT3	1/2"x13UNC	+BH18-12/20/30	3.1kg	+ Добави
59250C-28	BHC3+MT3	1/2"x12UNC	+BH18-12/20/30	3.1kg	+ Добави
59250C-30	BHC3+MT3	M12xP1.75	+BH18-12/20/30	3.1kg	+ Добави
59250C-32	BHC3+MT4	5/8"x11UNC	+BH18-12/20/30	3.5kg	+ Добави
59250C-34	BHC3+MT4	M16xP2.0	+BH18-12/20/30	3.5kg	+ Добави
59250C-36	BHC3+MT5	1"x8UNC	+BH18-12/20/30	4.0kg	+ Добави
59250C-38	BHC3+MT5	M24xP3.0	+BH18-12/20/30	4.0kg	+ Добави
59250C-40	BHC3+MT2	С лапа	+BH18-12/20/30	3.0kg	+ Добави
59250C-42	BHC3+MT3	С лапа	+BH18-12/20/30	3.0kg	+ Добави
59250C-44	BHC3+MT4	С лапа	+BH18-12/20/30	3.4kg	+ Добави
59250C-46	BHC3+MT5	С лапа	+BH18-12/20/30	4.5kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59250C-48	BHC3+Ø20	Ø20x60L	+BH18-12/20/30	3.0kg	+ Добави
59250C-50	BHC3+Ø25	Ø25x60L	+BH18-12/20/30	3.1kg	+ Добави
59250C-52	BHC3+Ø32	Ø32x60L	+BH18-12/20/30	3.3kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Допълнителна принадлежност: Диапазон на разстъргване: Ø100~Ø250
Допълнителна принадлежност: Дълбочина на разстъргване: 80mm
Допълнителна принадлежност: 59990-1836 (опционално)
Нож за разстъргване: 59990-1812, 59990-1820, 59990-1830

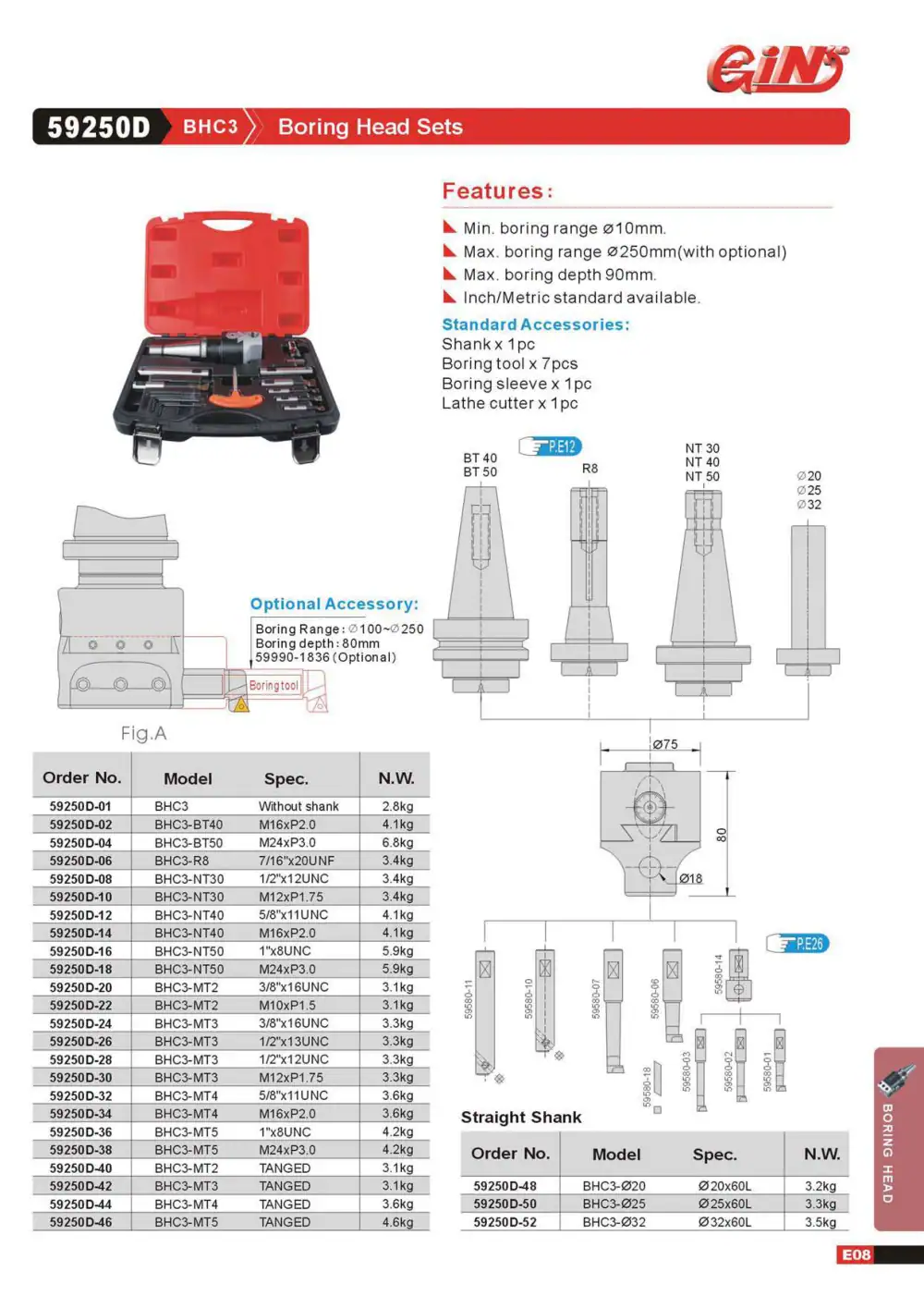

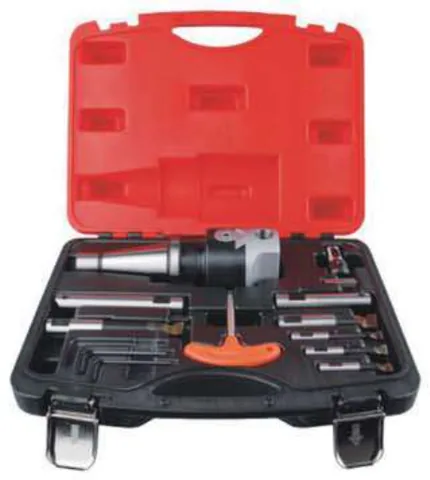

GIN TECH 59250D Комплекти разстъргващи глави

Запитване

Мин. обхват на разстъргване ø10mm
Макс. обхват на разстъргване ø250mm (с допълнителна опция)
Макс. дълбочина на разстъргване 90mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59250D-01	BHC3	Без опашка	2.8kg	+ Добави
59250D-02	BHC3-BT40	M16xP2.0	4.1kg	+ Добави
59250D-04	BHC3-BT50	M24xP3.0	6.8kg	+ Добави
59250D-06	BHC3-R8	7/16"x20UNF	3.4kg	+ Добави
59250D-08	BHC3-NT30	1/2"x12UNC	3.4kg	+ Добави
59250D-10	BHC3-NT30	M12xP1.75	3.4kg	+ Добави
59250D-12	BHC3-NT40	5/8"x11UNC	4.1kg	+ Добави
59250D-14	BHC3-NT40	M16xP2.0	4.1kg	+ Добави
59250D-16	BHC3-NT50	1"x8UNC	5.9kg	+ Добави
59250D-18	BHC3-NT50	M24xP3.0	5.9kg	+ Добави
59250D-20	BHC3-MT2	3/8"x16UNC	3.1kg	+ Добави
59250D-22	BHC3-MT2	M10xP1.5	3.1kg	+ Добави
59250D-24	BHC3-MT3	3/8"x16UNC	3.3kg	+ Добави
59250D-26	BHC3-MT3	1/2"x13UNC	3.3kg	+ Добави
59250D-28	BHC3-MT3	1/2"x12UNC	3.3kg	+ Добави
59250D-30	BHC3-MT3	M12xP1.75	3.3kg	+ Добави
59250D-32	BHC3-MT4	5/8"x11UNC	3.6kg	+ Добави
59250D-34	BHC3-MT4	M16xP2.0	3.6kg	+ Добави
59250D-36	BHC3-MT5	1"x8UNC	4.2kg	+ Добави
59250D-38	BHC3-MT5	M24xP3.0	4.2kg	+ Добави
59250D-40	BHC3-MT2	С лапа	3.1kg	+ Добави
59250D-42	BHC3-MT3	С лапа	3.1kg	+ Добави
59250D-44	BHC3-MT4	С лапа	3.6kg	+ Добави
59250D-46	BHC3-MT5	С лапа	4.6kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59250D-48	BHC3-Ø20	Ø20x60L	3.2kg	+ Добави
59250D-50	BHC3-Ø25	Ø25x60L	3.3kg	+ Добави
59250D-52	BHC3-Ø32	Ø32x60L	3.5kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Разстъргващ нож x 7 бр.
Стандартни принадлежности: Разстъргваща втулка x 1 бр.
Стандартни принадлежности: Стругарски нож x 1 бр.
Допълнителна принадлежност: Диапазон на разстъргване: Ø100~Ø250
Допълнителна принадлежност: Дълбочина на разстъргване: 80mm
Допълнителна принадлежност: 59990-1836 (опционално)

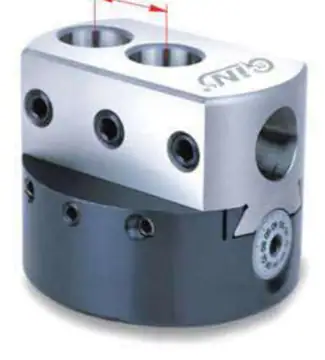

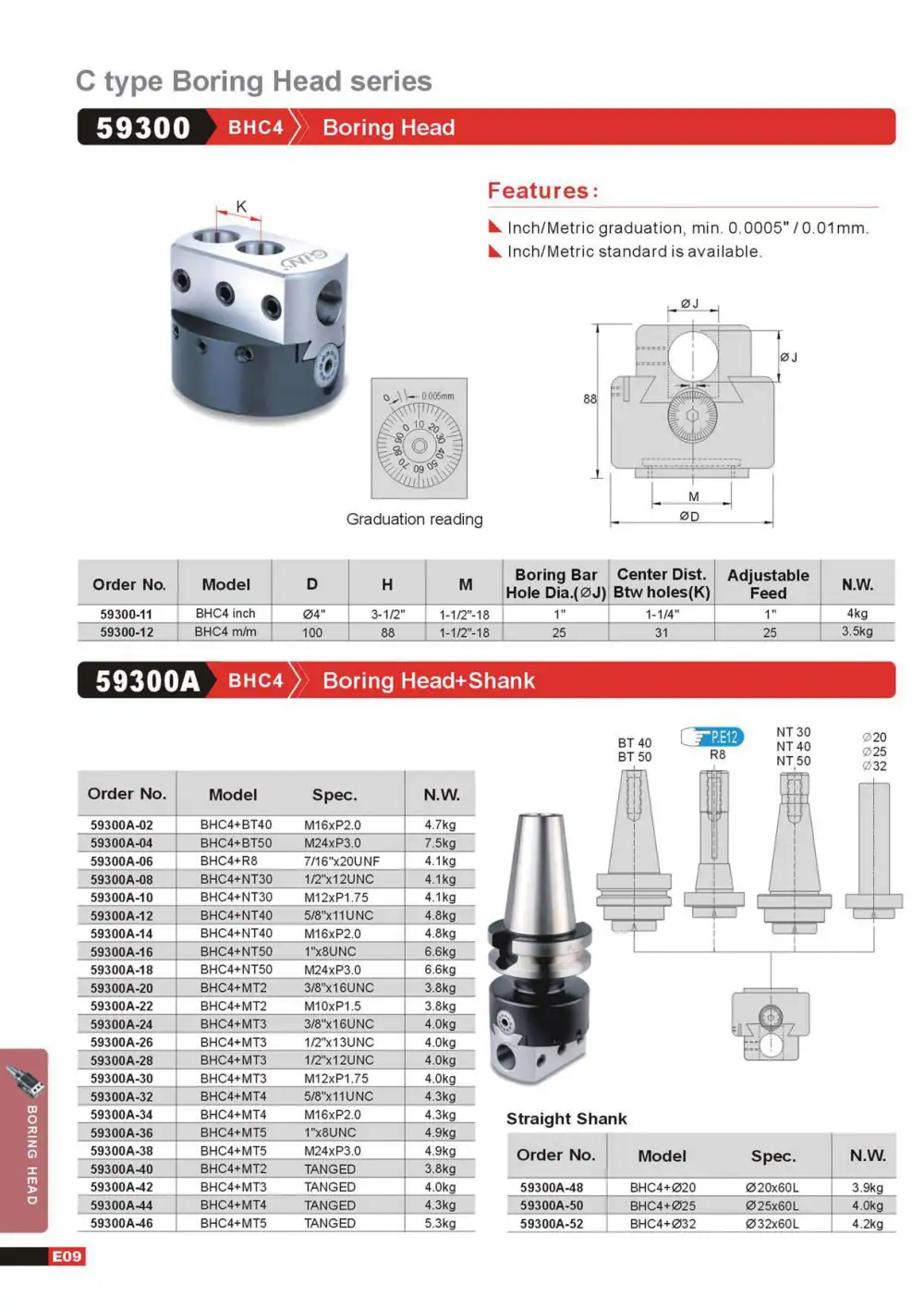

GIN TECH 59300 Разстъргваща глава

Запитване

Градуиране инч/метрично, мин. 0.0005" / 0.01mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	D	H	M	Диаметър на отвора за борщанга (ØJ)	Разстояние между центровете на отворите (K)	Регулируемо подаване	Тегло	Добави
59300-11	BHC4 инча	Ø4"	3-1/2"	1-1/2"-18	1"	1-1/4"	1"	4kg	+ Добави
59300-12	BHC4 m/m	100	88	1-1/2"-18	25	31	25	3.5kg	+ Добави

GIN TECH 59300A Разстъргваща глава + опашка

Запитване

Кат. №	Модел	Спецификация	Тегло	Добави
59300A-02	BHC4+BT40	M16xP2.0	4.7kg	+ Добави
59300A-04	BHC4+BT50	M24xP3.0	7.5kg	+ Добави
59300A-06	BHC4+R8	7/16"x20UNF	4.1kg	+ Добави
59300A-08	BHC4+NT30	1/2"x12UNC	4.1kg	+ Добави
59300A-10	BHC4+NT30	M12xP1.75	4.1kg	+ Добави
59300A-12	BHC4+NT40	5/8"x11UNC	4.8kg	+ Добави
59300A-14	BHC4+NT40	M16xP2.0	4.8kg	+ Добави
59300A-16	BHC4+NT50	1"x8UNC	6.6kg	+ Добави
59300A-18	BHC4+NT50	M24xP3.0	6.6kg	+ Добави
59300A-20	BHC4+MT2	3/8"x16UNC	3.8kg	+ Добави
59300A-22	BHC4+MT2	M10xP1.5	3.8kg	+ Добави
59300A-24	BHC4+MT3	3/8"x16UNC	4.0kg	+ Добави
59300A-26	BHC4+MT3	1/2"x13UNC	4.0kg	+ Добави
59300A-28	BHC4+MT3	1/2"x12UNC	4.0kg	+ Добави
59300A-30	BHC4+MT3	M12xP1.75	4.0kg	+ Добави
59300A-32	BHC4+MT4	5/8"x11UNC	4.3kg	+ Добави
59300A-34	BHC4+MT4	M16xP2.0	4.3kg	+ Добави
59300A-36	BHC4+MT5	1"x8UNC	4.9kg	+ Добави
59300A-38	BHC4+MT5	M24xP3.0	4.9kg	+ Добави
59300A-40	BHC4+MT2	С лапа	3.8kg	+ Добави
59300A-42	BHC4+MT3	С лапа	4.0kg	+ Добави
59300A-44	BHC4+MT4	С лапа	4.3kg	+ Добави
59300A-46	BHC4+MT5	С лапа	5.3kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59300A-48	BHC4+Ø20	Ø20x60L	3.9kg	+ Добави
59300A-50	BHC4+Ø25	Ø25x60L	4.0kg	+ Добави
59300A-52	BHC4+Ø32	Ø32x60L	4.2kg	+ Добави

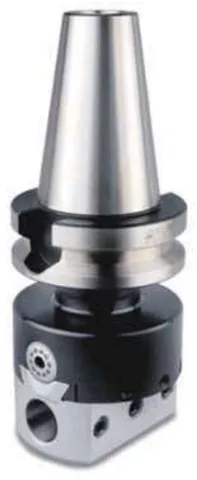

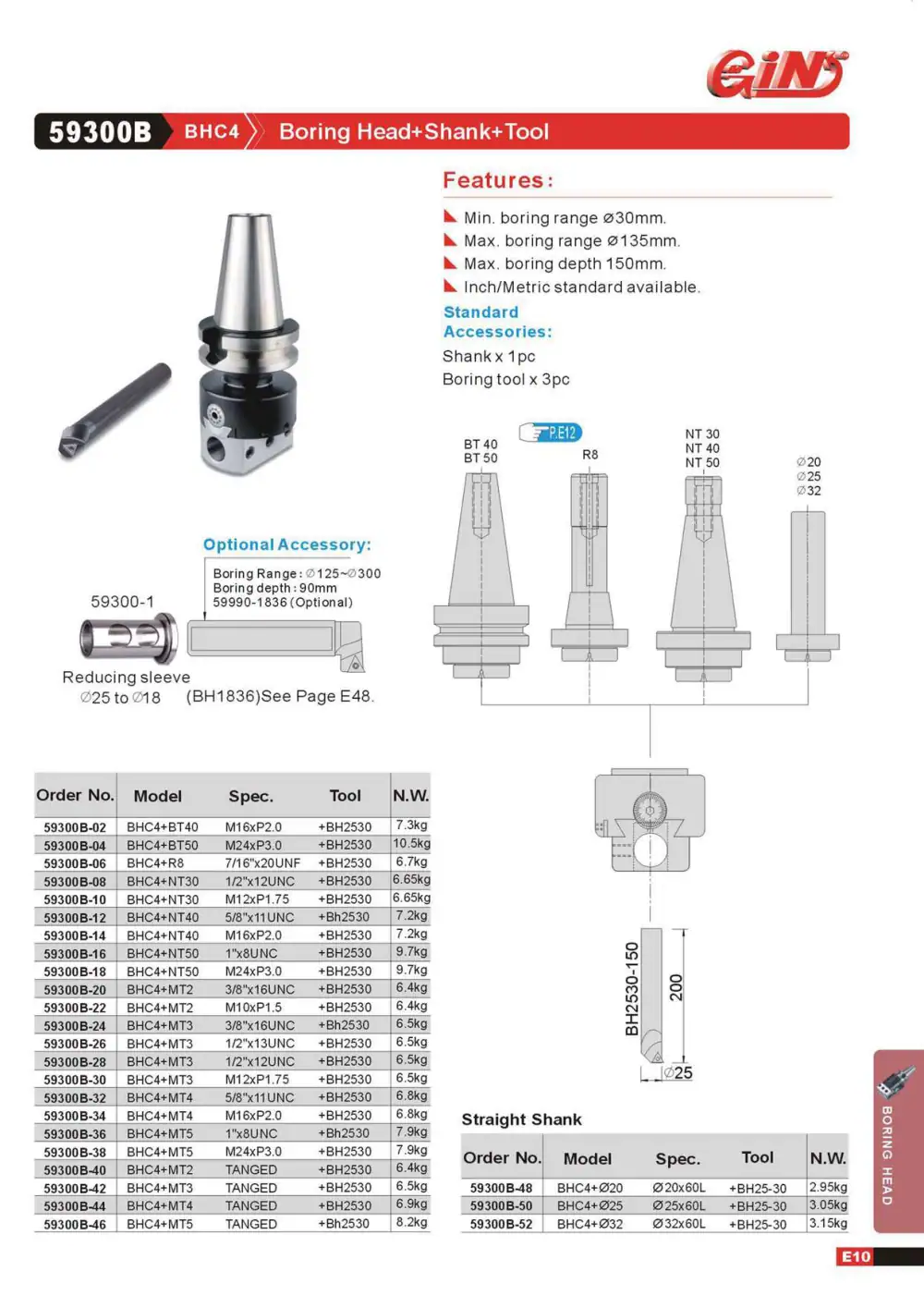

GIN TECH 59300B Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø30mm
Макс. обхват на разстъргване ø135mm
Макс. дълбочина на разстъргване 150mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59300B-02	BHC4+BT40	M16xP2.0	+BH2530	7.3kg	+ Добави
59300B-04	BHC4+BT50	M24xP3.0	+BH2530	10.5kg	+ Добави
59300B-06	BHC4+R8	7/16"x20UNF	+BH2530	6.7kg	+ Добави
59300B-08	BHC4+NT30	1/2"x12UNC	+BH2530	6.65kg	+ Добави
59300B-10	BHC4+NT30	M12xP1.75	+BH2530	6.65kg	+ Добави
59300B-12	BHC4+NT40	5/8"x11UNC	+Bh2530	7.2kg	+ Добави
59300B-14	BHC4+NT40	M16xP2.0	+BH2530	7.2kg	+ Добави
59300B-16	BHC4+NT50	1"x8UNC	+BH2530	9.7kg	+ Добави
59300B-18	BHC4+NT50	M24xP3.0	+BH2530	9.7kg	+ Добави
59300B-20	BHC4+MT2	3/8"x16UNC	+BH2530	6.4kg	+ Добави
59300B-22	BHC4+MT2	M10xP1.5	+BH2530	6.4kg	+ Добави
59300B-24	BHC4+MT3	3/8"x16UNC	+Bh2530	6.5kg	+ Добави
59300B-26	BHC4+MT3	1/2"x13UNC	+BH2530	6.5kg	+ Добави
59300B-28	BHC4+MT3	1/2"x12UNC	+BH2530	6.5kg	+ Добави
59300B-30	BHC4+MT3	M12xP1.75	+BH2530	6.5kg	+ Добави
59300B-32	BHC4+MT4	5/8"x11UNC	+BH2530	6.8kg	+ Добави
59300B-34	BHC4+MT4	M16xP2.0	+BH2530	6.8kg	+ Добави
59300B-36	BHC4+MT5	1"x8UNC	+Bh2530	7.9kg	+ Добави
59300B-38	BHC4+MT5	M24xP3.0	+BH2530	7.9kg	+ Добави
59300B-40	BHC4+MT2	С лапа	+BH2530	6.4kg	+ Добави
59300B-42	BHC4+MT3	С лапа	+BH2530	6.5kg	+ Добави
59300B-44	BHC4+MT4	С лапа	+BH2530	6.9kg	+ Добави
59300B-46	BHC4+MT5	С лапа	+Bh2530	8.2kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59300B-48	BHC4+Ø20	Ø20x60L	+BH25-30	2.95kg	+ Добави
59300B-50	BHC4+Ø25	Ø25x60L	+BH25-30	3.05kg	+ Добави
59300B-52	BHC4+Ø32	Ø32x60L	+BH25-30	3.15kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø125~Ø300
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59990-1836 (опционално)

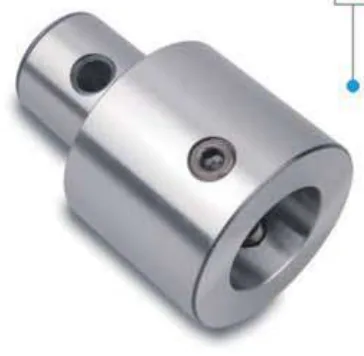

59300-1 Преходна втулка Ø25 към Ø18
(BH1836) Вж. стр. E48.

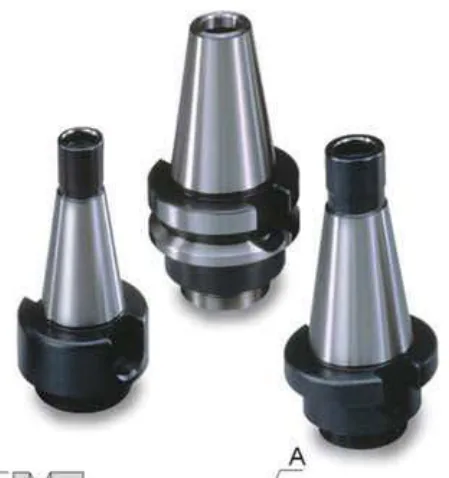

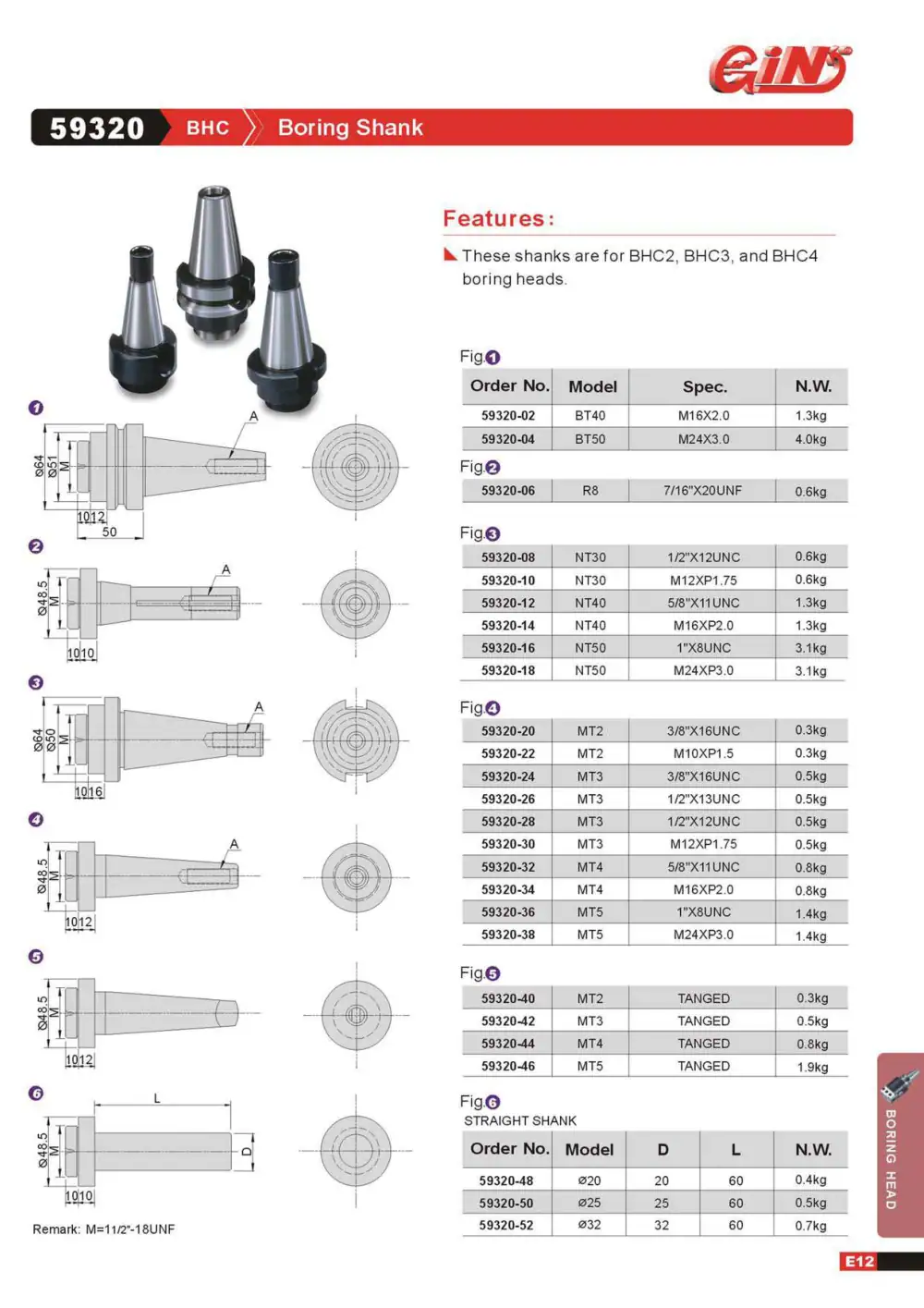

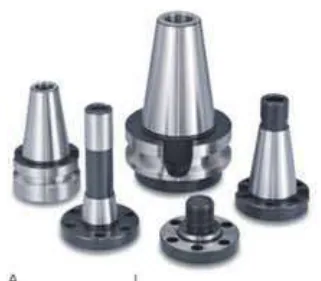

GIN TECH 59320 Опашка за разстъргване

Запитване

Тези опашки са за разстъргващи глави BHC2, BHC3 и BHC4

Фиг.1

Кат. №	Модел	Спецификация	Тегло	Добави
59320-02	BT40	M16X2.0	1.3kg	+ Добави
59320-04	BT50	M24X3.0	4.0kg	+ Добави

Фиг.2

Кат. №	Модел	Спецификация	Тегло	Добави
59320-06	R8	7/16"X20UNF	0.6kg	+ Добави

Фиг.3

Кат. №	Модел	Спецификация	Тегло	Добави
59320-08	NT30	1/2"X12UNC	0.6kg	+ Добави
59320-10	NT30	M12XP1.75	0.6kg	+ Добави
59320-12	NT40	5/8"X11UNC	1.3kg	+ Добави
59320-14	NT40	M16XP2.0	1.3kg	+ Добави
59320-16	NT50	1"X8UNC	3.1kg	+ Добави
59320-18	NT50	M24XP3.0	3.1kg	+ Добави

Фиг.4

Кат. №	Модел	Спецификация	Тегло	Добави
59320-20	MT2	3/8"X16UNC	0.3kg	+ Добави
59320-22	MT2	M10XP1.5	0.3kg	+ Добави
59320-24	MT3	3/8"X16UNC	0.5kg	+ Добави
59320-26	MT3	1/2"X13UNC	0.5kg	+ Добави
59320-28	MT3	1/2"X12UNC	0.5kg	+ Добави
59320-30	MT3	M12XP1.75	0.5kg	+ Добави
59320-32	MT4	5/8"X11UNC	0.8kg	+ Добави
59320-34	MT4	M16XP2.0	0.8kg	+ Добави
59320-36	MT5	1"X8UNC	1.4kg	+ Добави
59320-38	MT5	M24XP3.0	1.4kg	+ Добави

Фиг.5

Кат. №	Модел	Спецификация	Тегло	Добави
59320-40	MT2	С лапа	0.3kg	+ Добави
59320-42	MT3	С лапа	0.5kg	+ Добави
59320-44	MT4	С лапа	0.8kg	+ Добави
59320-46	MT5	С лапа	1.9kg	+ Добави

Фиг.6 ЦИЛИНДРИЧНА ОПАШКА

Кат. №	Модел	D	L	Тегло	Добави
59320-48	Ø20	20	60	0.4kg	+ Добави
59320-50	Ø25	25	60	0.5kg	+ Добави
59320-52	Ø32	32	60	0.7kg	+ Добави

Забележка: M=1-1/2"-18UNF

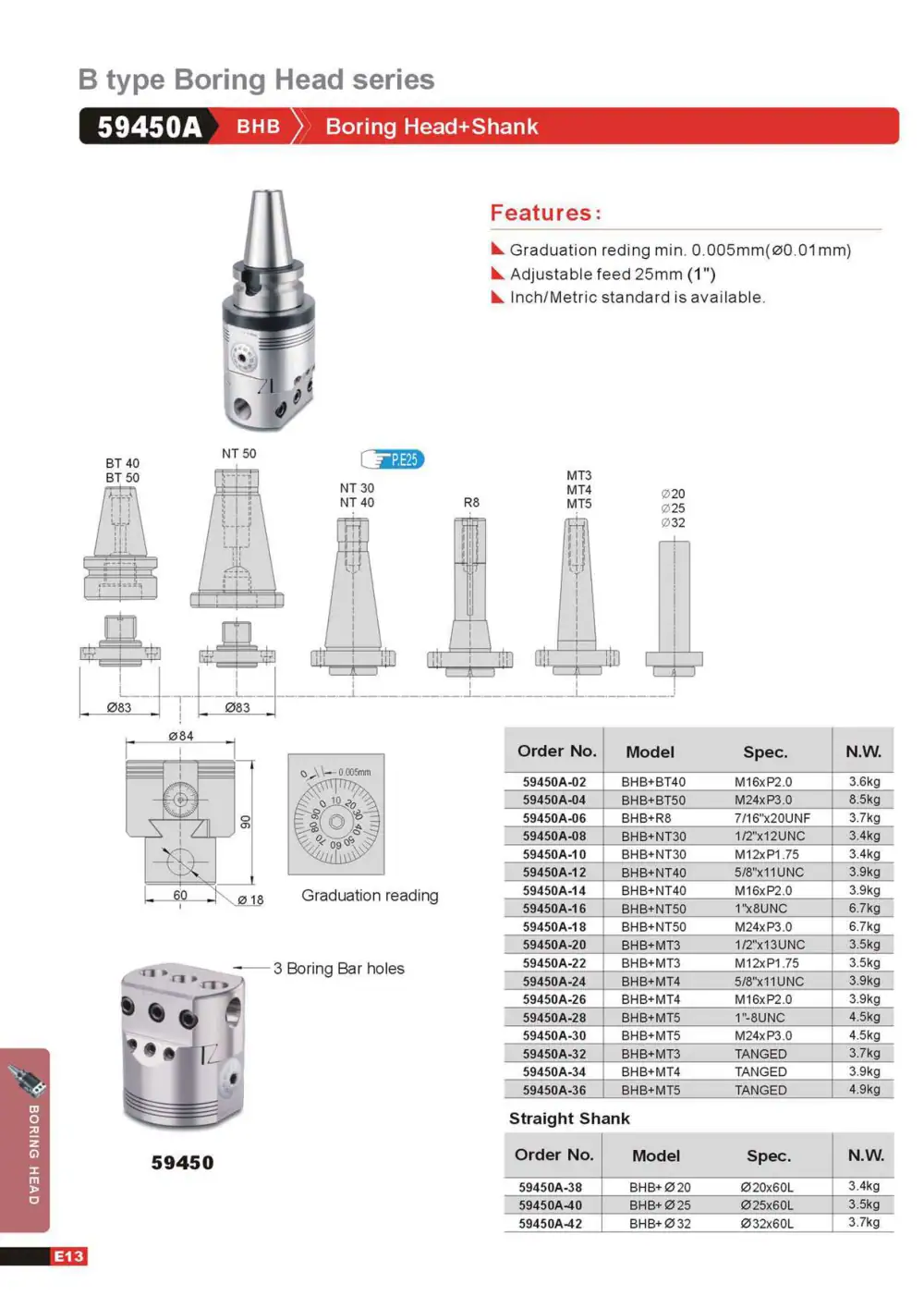

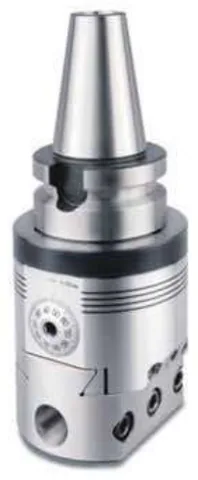

GIN TECH 59450A Разстъргваща глава + опашка

Запитване

Отчитане на деленията мин. 0.005mm (ø0.01mm)
Регулируемо подаване 25mm (1")
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59450A-02	BHB+BT40	M16xP2.0	3.6kg	+ Добави
59450A-04	BHB+BT50	M24xP3.0	8.5kg	+ Добави
59450A-06	BHB+R8	7/16"x20UNF	3.7kg	+ Добави
59450A-08	BHB+NT30	1/2"x12UNC	3.4kg	+ Добави
59450A-10	BHB+NT30	M12xP1.75	3.4kg	+ Добави
59450A-12	BHB+NT40	5/8"x11UNC	3.9kg	+ Добави
59450A-14	BHB+NT40	M16xP2.0	3.9kg	+ Добави
59450A-16	BHB+NT50	1"x8UNC	6.7kg	+ Добави
59450A-18	BHB+NT50	M24xP3.0	6.7kg	+ Добави
59450A-20	BHB+MT3	1/2"x13UNC	3.5kg	+ Добави
59450A-22	BHB+MT3	M12xP1.75	3.5kg	+ Добави
59450A-24	BHB+MT4	5/8"x11UNC	3.9kg	+ Добави
59450A-26	BHB+MT4	M16xP2.0	3.9kg	+ Добави
59450A-28	BHB+MT5	1"-8UNC	4.5kg	+ Добави
59450A-30	BHB+MT5	M24xP3.0	4.5kg	+ Добави
59450A-32	BHB+MT3	С лапа	3.7kg	+ Добави
59450A-34	BHB+MT4	С лапа	3.9kg	+ Добави
59450A-36	BHB+MT5	С лапа	4.9kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59450A-38	BHB+ Ø20	Ø20x60L	3.4kg	+ Добави
59450A-40	BHB+ Ø25	Ø25x60L	3.5kg	+ Добави
59450A-42	BHB+ Ø32	Ø32x60L	3.7kg	+ Добави

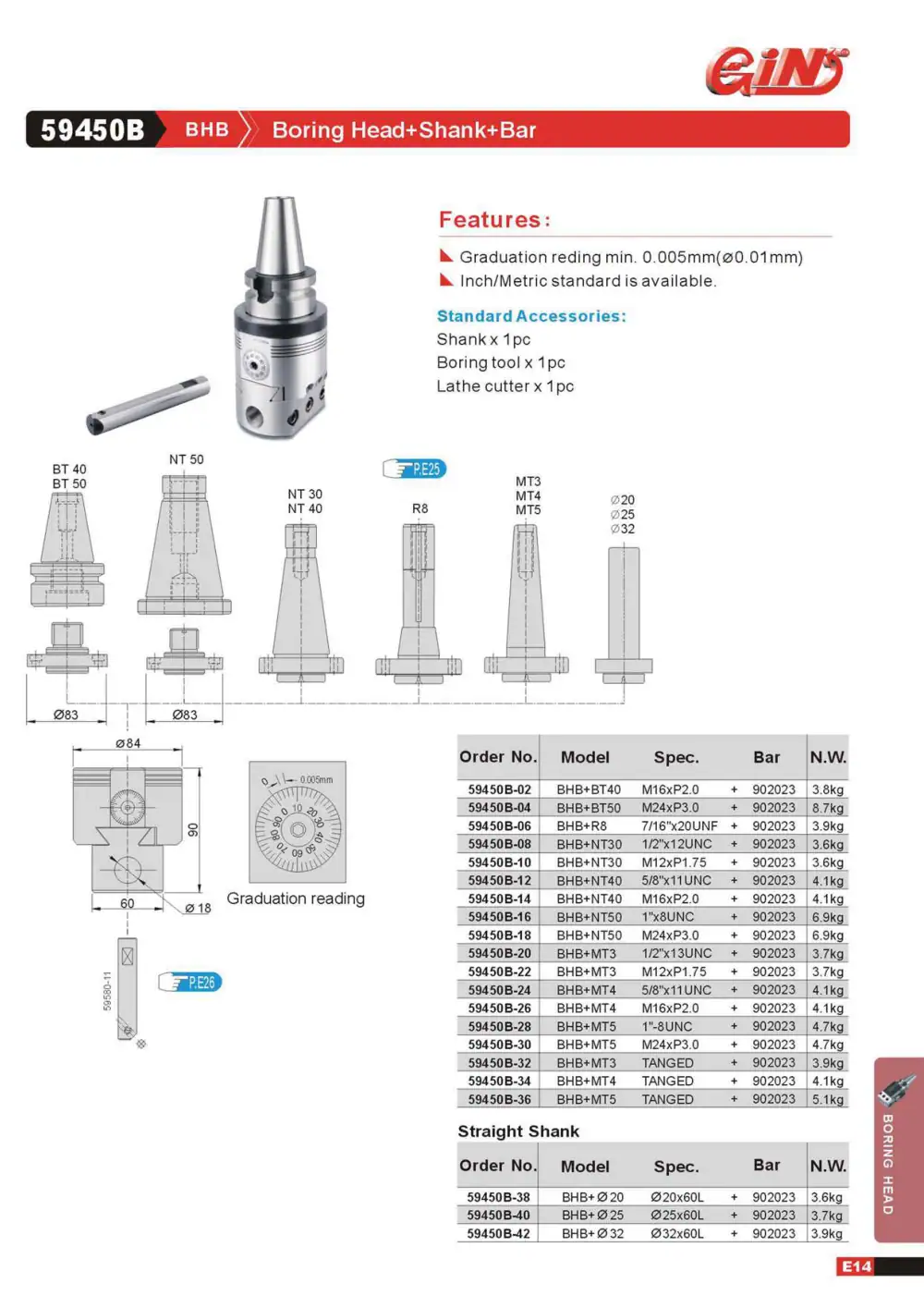

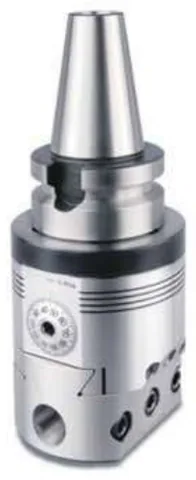

GIN TECH 59450B Разстъргваща глава + опашка + борщанга

Запитване

Отчитане на деленията мин. 0.005mm (ø0.01mm)
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59450B-02	BHB+BT40	M16xP2.0	+902023	3.8kg	+ Добави
59450B-04	BHB+BT50	M24xP3.0	+902023	8.7kg	+ Добави
59450B-06	BHB+R8	7/16"x20UNF	+902023	3.9kg	+ Добави
59450B-08	BHB+NT30	1/2"x12UNC	+902023	3.6kg	+ Добави
59450B-10	BHB+NT30	M12xP1.75	+902023	3.6kg	+ Добави
59450B-12	BHB+NT40	5/8"x11UNC	+902023	4.1kg	+ Добави
59450B-14	BHB+NT40	M16xP2.0	+902023	4.1kg	+ Добави
59450B-16	BHB+NT50	1"x8UNC	+902023	6.9kg	+ Добави
59450B-18	BHB+NT50	M24xP3.0	+902023	6.9kg	+ Добави
59450B-20	BHB+MT3	1/2"x13UNC	+902023	3.7kg	+ Добави
59450B-22	BHB+MT3	M12xP1.75	+902023	3.7kg	+ Добави
59450B-24	BHB+MT4	5/8"x11UNC	+902023	4.1kg	+ Добави
59450B-26	BHB+MT4	M16xP2.0	+902023	4.1kg	+ Добави
59450B-28	BHB+MT5	1"-8UNC	+902023	4.7kg	+ Добави
59450B-30	BHB+MT5	M24xP3.0	+902023	4.7kg	+ Добави
59450B-32	BHB+MT3	С лапа	+902023	3.9kg	+ Добави
59450B-34	BHB+MT4	С лапа	+902023	4.1kg	+ Добави
59450B-36	BHB+MT5	С лапа	+902023	5.1kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59450B-38	BHB+ Ø20	Ø20x60L	+902023	3.6kg	+ Добави
59450B-40	BHB+ Ø25	Ø25x60L	+902023	3.7kg	+ Добави
59450B-42	BHB+ Ø32	Ø32x60L	+902023	3.9kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 1 бр.
Стандартни принадлежности: Стругарски нож x 1 бр.

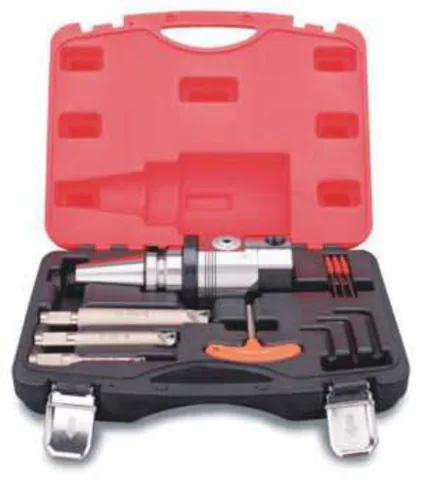

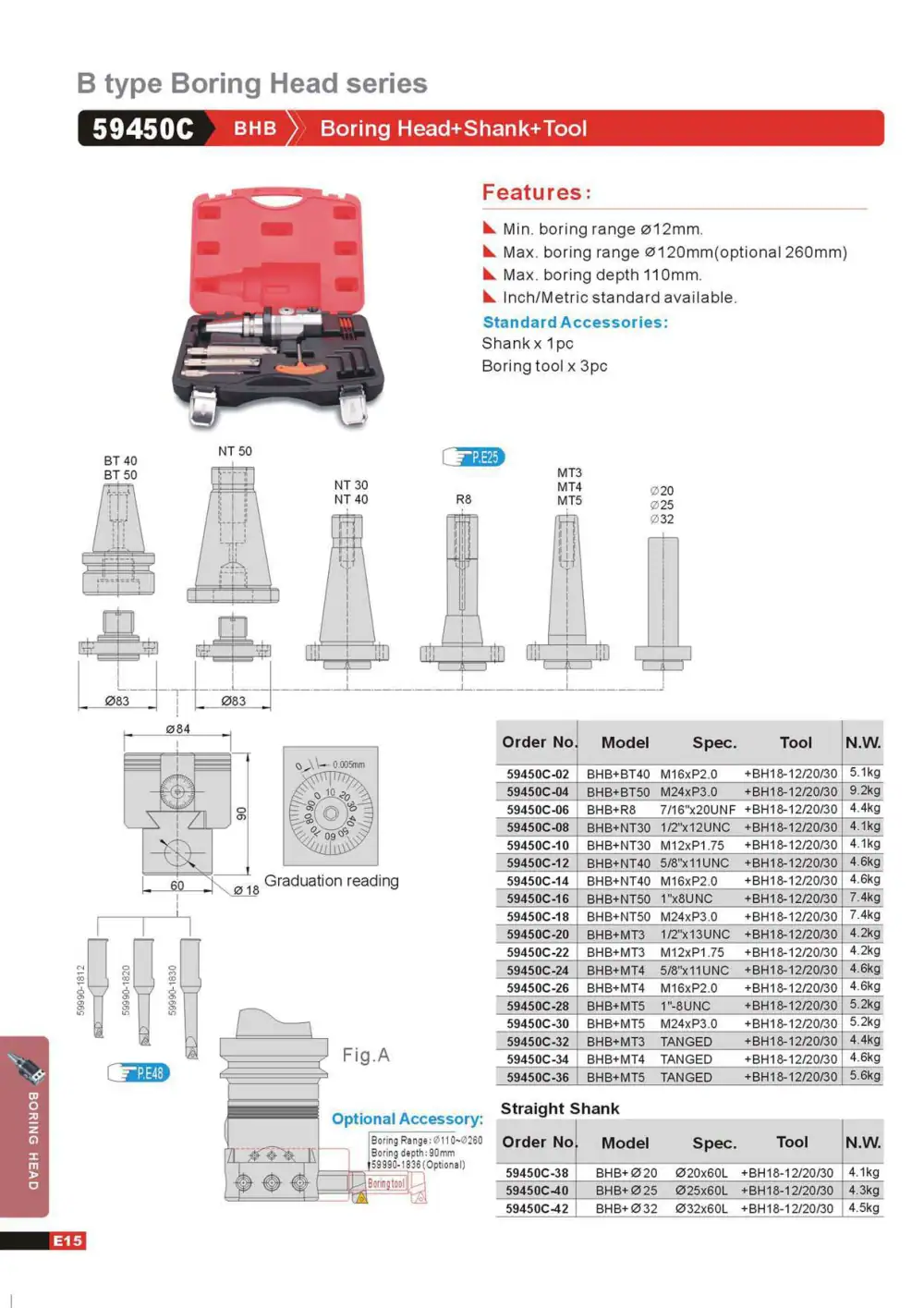

GIN TECH 59450C Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø12mm
Макс. обхват на разстъргване ø120mm (по избор 260mm)
Макс. дълбочина на разстъргване 110mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59450C-02	BHB+BT40	M16xP2.0	+BH18-12/20/30	5.1kg	+ Добави
59450C-04	BHB+BT50	M24xP3.0	+BH18-12/20/30	9.2kg	+ Добави
59450C-06	BHB+R8	7/16"x20UNF	+BH18-12/20/30	4.4kg	+ Добави
59450C-08	BHB+NT30	1/2"x12UNC	+BH18-12/20/30	4.1kg	+ Добави
59450C-10	BHB+NT30	M12xP1.75	+BH18-12/20/30	4.1kg	+ Добави
59450C-12	BHB+NT40	5/8"x11UNC	+BH18-12/20/30	4.6kg	+ Добави
59450C-14	BHB+NT40	M16xP2.0	+BH18-12/20/30	4.6kg	+ Добави
59450C-16	BHB+NT50	1"x8UNC	+BH18-12/20/30	7.4kg	+ Добави
59450C-18	BHB+NT50	M24xP3.0	+BH18-12/20/30	7.4kg	+ Добави
59450C-20	BHB+MT3	1/2"x13UNC	+BH18-12/20/30	4.2kg	+ Добави
59450C-22	BHB+MT3	M12xP1.75	+BH18-12/20/30	4.2kg	+ Добави
59450C-24	BHB+MT4	5/8"x11UNC	+BH18-12/20/30	4.6kg	+ Добави
59450C-26	BHB+MT4	M16xP2.0	+BH18-12/20/30	4.6kg	+ Добави
59450C-28	BHB+MT5	1"-8UNC	+BH18-12/20/30	5.2kg	+ Добави
59450C-30	BHB+MT5	M24xP3.0	+BH18-12/20/30	5.2kg	+ Добави
59450C-32	BHB+MT3	С лапа	+BH18-12/20/30	4.4kg	+ Добави
59450C-34	BHB+MT4	С лапа	+BH18-12/20/30	4.6kg	+ Добави
59450C-36	BHB+MT5	С лапа	+BH18-12/20/30	5.6kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59450C-38	BHB+ Ø20	Ø20x60L	+BH18-12/20/30	4.1kg	+ Добави
59450C-40	BHB+ Ø25	Ø25x60L	+BH18-12/20/30	4.3kg	+ Добави
59450C-42	BHB+ Ø32	Ø32x60L	+BH18-12/20/30	4.5kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø260
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59990-1836 (опционално)
Нож за разстъргване: 59990-1812, 59990-1820, 59990-1830

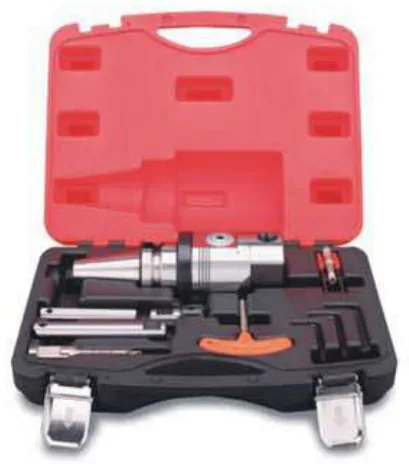

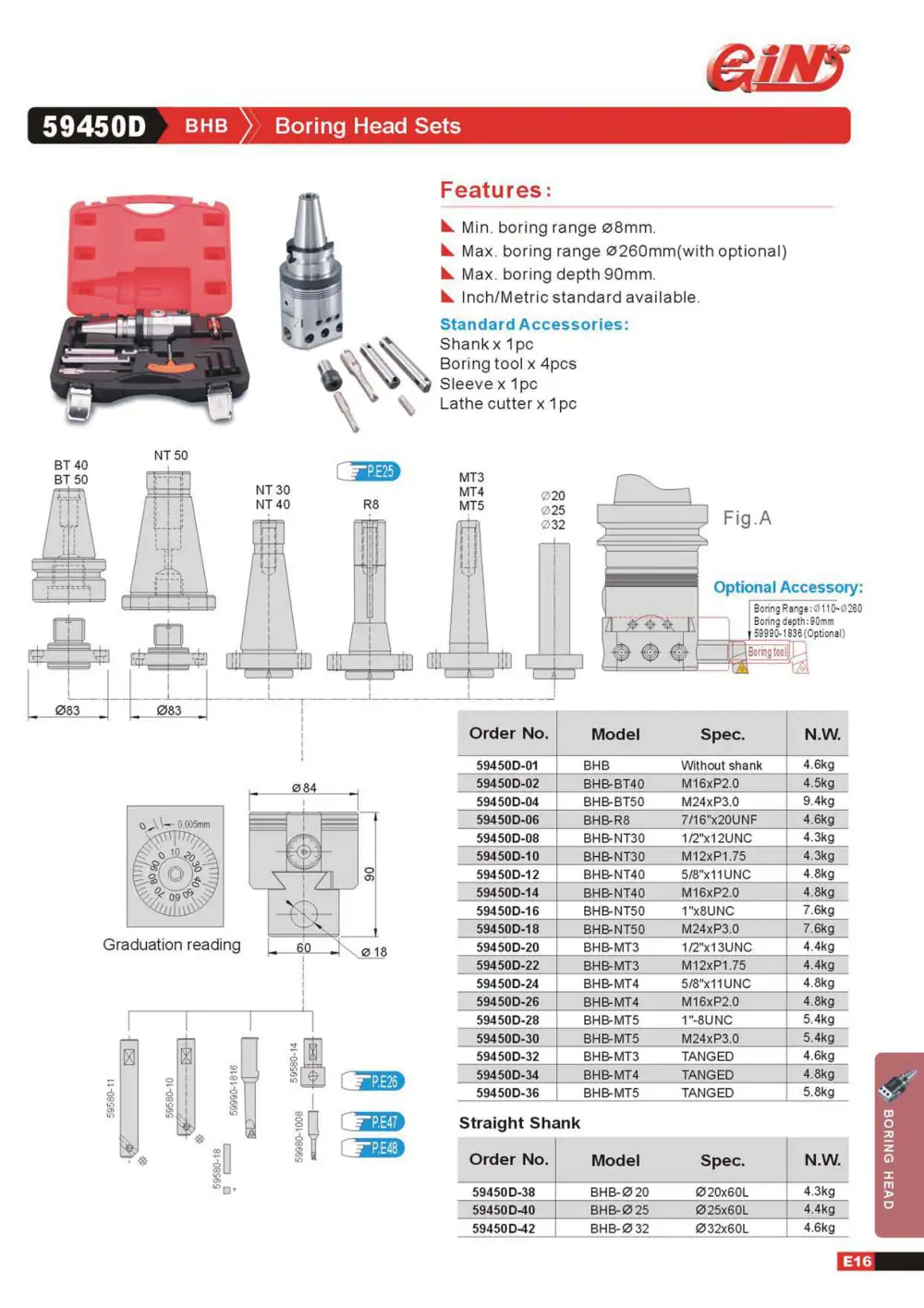

GIN TECH 59450D Комплекти разстъргващи глави

Запитване

Мин. обхват на разстъргване ø8mm
Макс. обхват на разстъргване ø260mm (с допълнителна опция)
Макс. дълбочина на разстъргване 90mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59450D-01	BHB	Без опашка	4.6kg	+ Добави
59450D-02	BHB-BT40	M16xP2.0	4.5kg	+ Добави
59450D-04	BHB-BT50	M24xP3.0	9.4kg	+ Добави
59450D-06	BHB-R8	7/16"x20UNF	4.6kg	+ Добави
59450D-08	BHB-NT30	1/2"x12UNC	4.3kg	+ Добави
59450D-10	BHB-NT30	M12xP1.75	4.3kg	+ Добави
59450D-12	BHB-NT40	5/8"x11UNC	4.8kg	+ Добави
59450D-14	BHB-NT40	M16xP2.0	4.8kg	+ Добави
59450D-16	BHB-NT50	1"x8UNC	7.6kg	+ Добави
59450D-18	BHB-NT50	M24xP3.0	7.6kg	+ Добави
59450D-20	BHB-MT3	1/2"x13UNC	4.4kg	+ Добави
59450D-22	BHB-MT3	M12xP1.75	4.4kg	+ Добави
59450D-24	BHB-MT4	5/8"x11UNC	4.8kg	+ Добави
59450D-26	BHB-MT4	M16xP2.0	4.8kg	+ Добави
59450D-28	BHB-MT5	1"-8UNC	5.4kg	+ Добави
59450D-30	BHB-MT5	M24xP3.0	5.4kg	+ Добави
59450D-32	BHB-MT3	С лапа	4.6kg	+ Добави
59450D-34	BHB-MT4	С лапа	4.8kg	+ Добави
59450D-36	BHB-MT5	С лапа	5.8kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59450D-38	BHB-Ø20	Ø20x60L	4.3kg	+ Добави
59450D-40	BHB-Ø25	Ø25x60L	4.4kg	+ Добави
59450D-42	BHB-Ø32	Ø32x60L	4.6kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Разстъргващ нож x 4 бр.
Стандартни принадлежности: Втулка x 1 бр.
Стандартни принадлежности: Стругарски нож x 1 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø260
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59990-1836 (опционално)

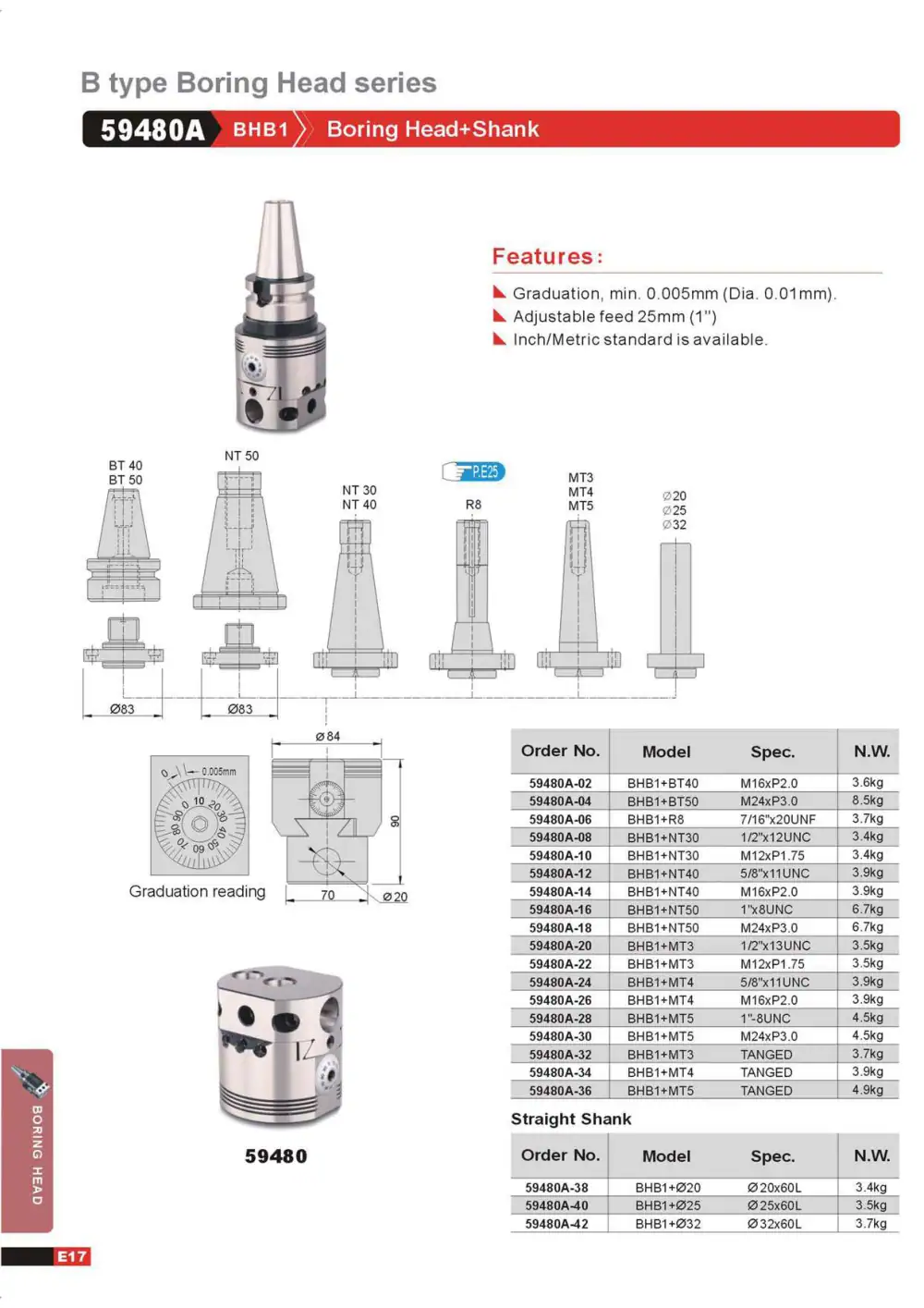

GIN TECH 59480A Разстъргваща глава + опашка

Запитване

Градуиране, мин. 0.005mm (диам. 0.01mm)
Регулируемо подаване 25mm (1")
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59480A-02	BHB1+BT40	M16xP2.0	3.6kg	+ Добави
59480A-04	BHB1+BT50	M24xP3.0	8.5kg	+ Добави
59480A-06	BHB1+R8	7/16"x20UNF	3.7kg	+ Добави
59480A-08	BHB1+NT30	1/2"x12UNC	3.4kg	+ Добави
59480A-10	BHB1+NT30	M12xP1.75	3.4kg	+ Добави
59480A-12	BHB1+NT40	5/8"x11UNC	3.9kg	+ Добави
59480A-14	BHB1+NT40	M16xP2.0	3.9kg	+ Добави
59480A-16	BHB1+NT50	1"x8UNC	6.7kg	+ Добави
59480A-18	BHB1+NT50	M24xP3.0	6.7kg	+ Добави
59480A-20	BHB1+MT3	1/2"x13UNC	3.5kg	+ Добави
59480A-22	BHB1+MT3	M12xP1.75	3.5kg	+ Добави
59480A-24	BHB1+MT4	5/8"x11UNC	3.9kg	+ Добави
59480A-26	BHB1+MT4	M16xP2.0	3.9kg	+ Добави
59480A-28	BHB1+MT5	1"-8UNC	4.5kg	+ Добави
59480A-30	BHB1+MT5	M24xP3.0	4.5kg	+ Добави
59480A-32	BHB1+MT3	С лапа	3.7kg	+ Добави
59480A-34	BHB1+MT4	С лапа	3.9kg	+ Добави
59480A-36	BHB1+MT5	С лапа	4.9kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59480A-38	BHB1+Ø20	Ø20x60L	3.4kg	+ Добави
59480A-40	BHB1+Ø25	Ø25x60L	3.5kg	+ Добави
59480A-42	BHB1+Ø32	Ø32x60L	3.7kg	+ Добави

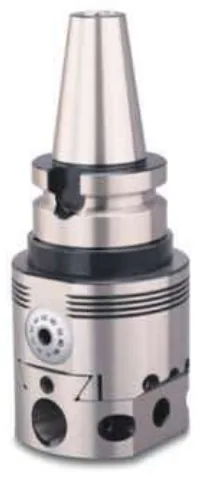

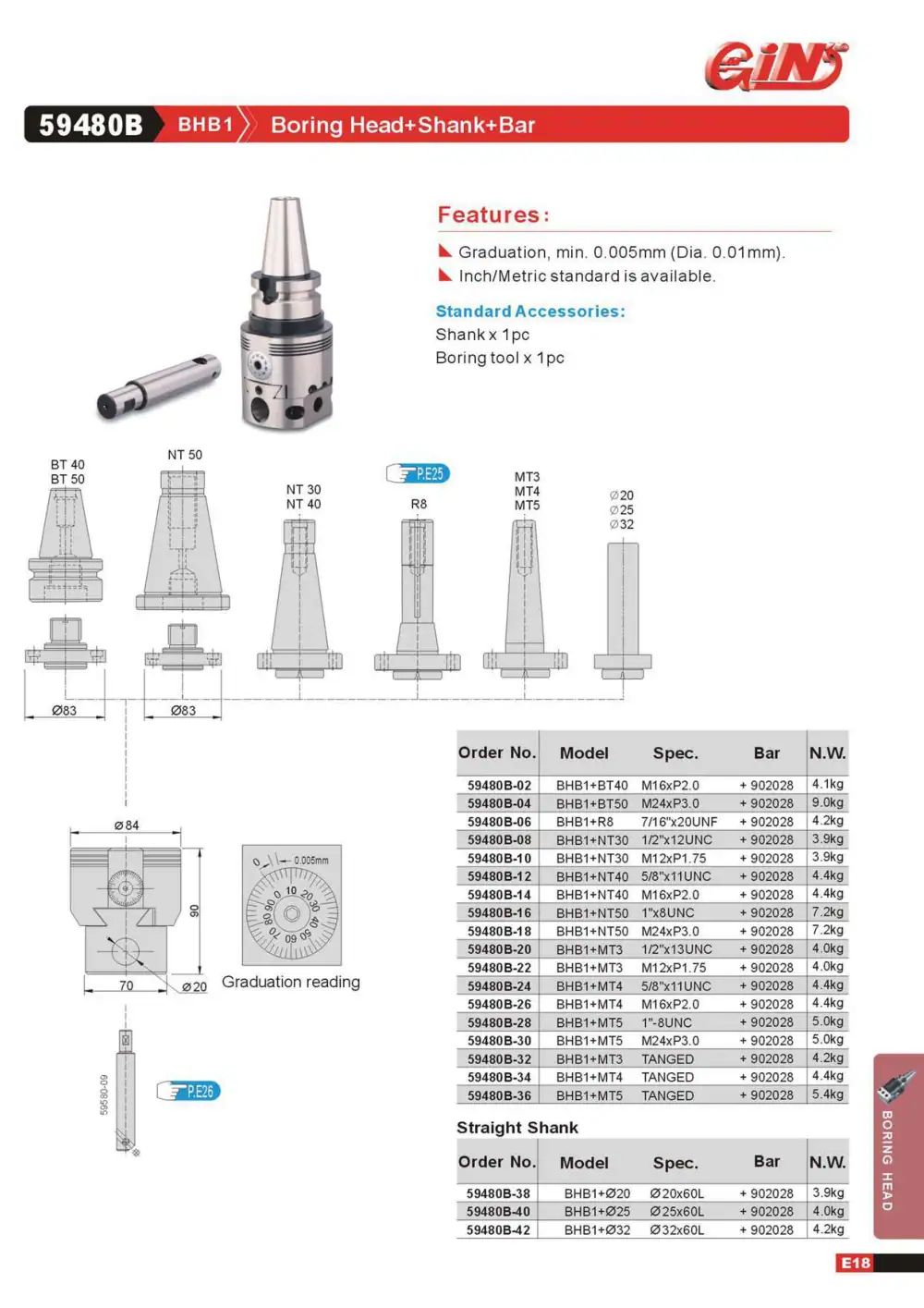

GIN TECH 59480B Разстъргваща глава + опашка + борщанга

Запитване

Градуиране, мин. 0.005mm (диам. 0.01mm)
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59480B-02	BHB1+BT40	M16xP2.0	+902028	4.1kg	+ Добави
59480B-04	BHB1+BT50	M24xP3.0	+902028	9.0kg	+ Добави
59480B-06	BHB1+R8	7/16"x20UNF	+902028	4.2kg	+ Добави
59480B-08	BHB1+NT30	1/2"x12UNC	+902028	3.9kg	+ Добави
59480B-10	BHB1+NT30	M12xP1.75	+902028	3.9kg	+ Добави
59480B-12	BHB1+NT40	5/8"x11UNC	+902028	4.4kg	+ Добави
59480B-14	BHB1+NT40	M16xP2.0	+902028	4.4kg	+ Добави
59480B-16	BHB1+NT50	1"x8UNC	+902028	7.2kg	+ Добави
59480B-18	BHB1+NT50	M24xP3.0	+902028	7.2kg	+ Добави
59480B-20	BHB1+MT3	1/2"x13UNC	+902028	4.0kg	+ Добави
59480B-22	BHB1+MT3	M12xP1.75	+902028	4.0kg	+ Добави
59480B-24	BHB1+MT4	5/8"x11UNC	+902028	4.4kg	+ Добави
59480B-26	BHB1+MT4	M16xP2.0	+902028	4.4kg	+ Добави
59480B-28	BHB1+MT5	1"-8UNC	+902028	5.0kg	+ Добави
59480B-30	BHB1+MT5	M24xP3.0	+902028	5.0kg	+ Добави
59480B-32	BHB1+MT3	С лапа	+902028	4.2kg	+ Добави
59480B-34	BHB1+MT4	С лапа	+902028	4.4kg	+ Добави
59480B-36	BHB1+MT5	С лапа	+902028	5.4kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Прът	Тегло	Добави
59480B-38	BHB1+Ø20	Ø20x60L	+902028	3.9kg	+ Добави
59480B-40	BHB1+Ø25	Ø25x60L	+902028	4.0kg	+ Добави
59480B-42	BHB1+Ø32	Ø32x60L	+902028	4.2kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 1 бр.

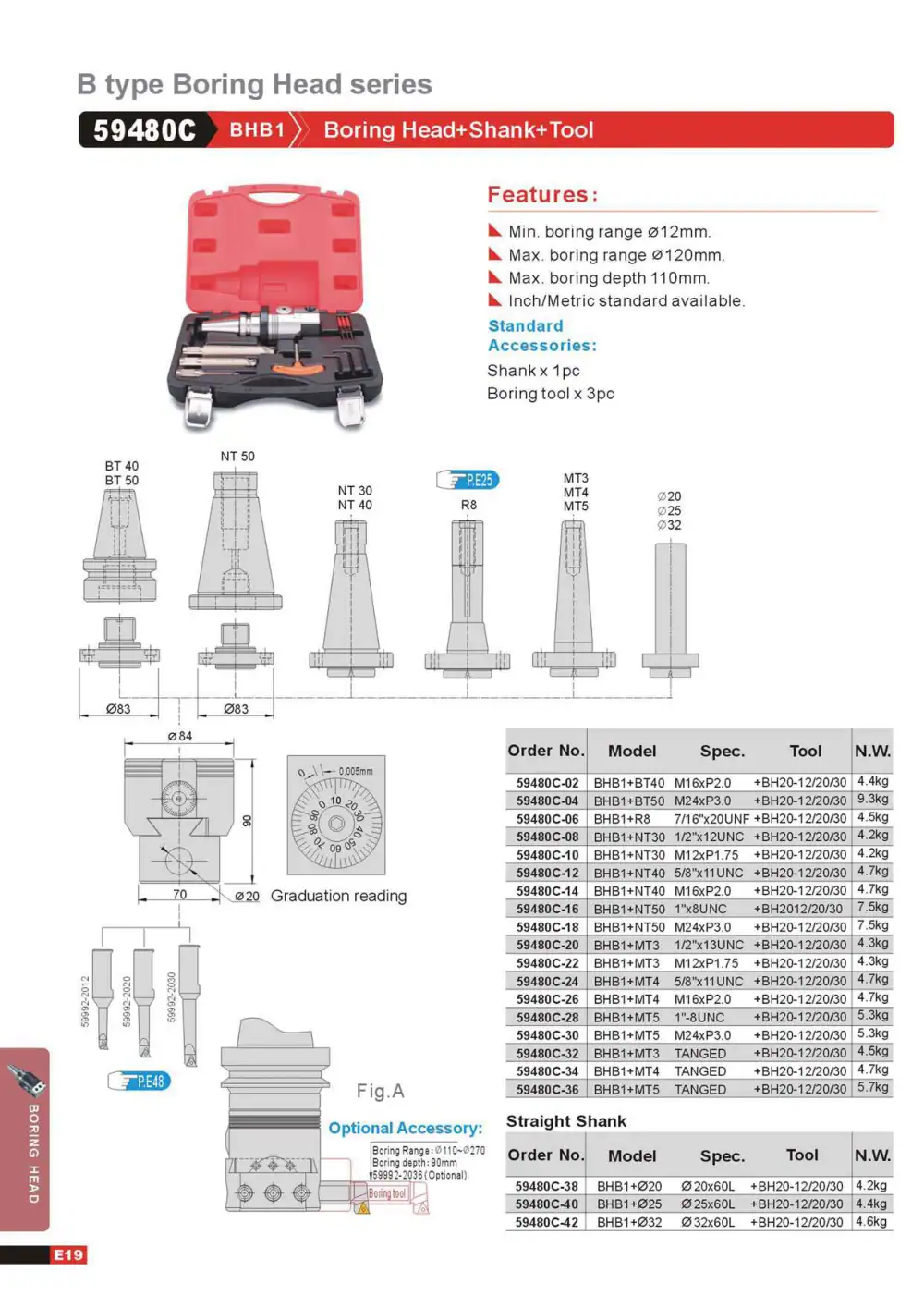

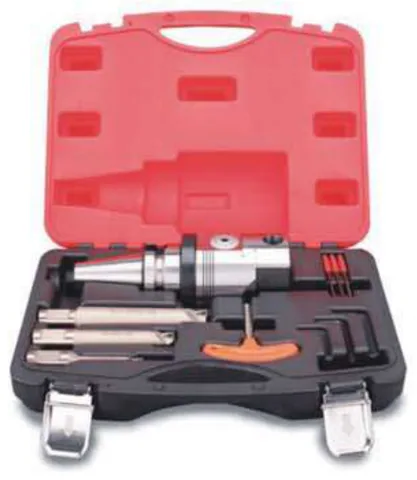

GIN TECH 59480C Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø12mm
Макс. обхват на разстъргване ø120mm
Макс. дълбочина на разстъргване 110mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59480C-02	BHB1+BT40	M16xP2.0	+BH20-12/20/30	4.4kg	+ Добави
59480C-04	BHB1+BT50	M24xP3.0	+BH20-12/20/30	9.3kg	+ Добави
59480C-06	BHB1+R8	7/16"x20UNF	+BH20-12/20/30	4.5kg	+ Добави
59480C-08	BHB1+NT30	1/2"x12UNC	+BH20-12/20/30	4.2kg	+ Добави
59480C-10	BHB1+NT30	M12xP1.75	+BH20-12/20/30	4.2kg	+ Добави
59480C-12	BHB1+NT40	5/8"x11UNC	+BH20-12/20/30	4.7kg	+ Добави
59480C-14	BHB1+NT40	M16xP2.0	+BH20-12/20/30	4.7kg	+ Добави
59480C-16	BHB1+NT50	1"x8UNC	+BH2012/20/30	7.5kg	+ Добави
59480C-18	BHB1+NT50	M24xP3.0	+BH20-12/20/30	7.5kg	+ Добави
59480C-20	BHB1+MT3	1/2"x13UNC	+BH20-12/20/30	4.3kg	+ Добави
59480C-22	BHB1+MT3	M12xP1.75	+BH20-12/20/30	4.3kg	+ Добави
59480C-24	BHB1+MT4	5/8"x11UNC	+BH20-12/20/30	4.7kg	+ Добави
59480C-26	BHB1+MT4	M16xP2.0	+BH20-12/20/30	4.7kg	+ Добави
59480C-28	BHB1+MT5	1"-8UNC	+BH20-12/20/30	5.3kg	+ Добави
59480C-30	BHB1+MT5	M24xP3.0	+BH20-12/20/30	5.3kg	+ Добави
59480C-32	BHB1+MT3	С лапа	+BH20-12/20/30	4.5kg	+ Добави
59480C-34	BHB1+MT4	С лапа	+BH20-12/20/30	4.7kg	+ Добави
59480C-36	BHB1+MT5	С лапа	+BH20-12/20/30	5.7kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59480C-38	BHB1+Ø20	Ø20x60L	+BH20-12/20/30	4.2kg	+ Добави
59480C-40	BHB1+Ø25	Ø25x60L	+BH20-12/20/30	4.4kg	+ Добави
59480C-42	BHB1+Ø32	Ø32x60L	+BH20-12/20/30	4.6kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Нож за разстъргване x 3 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø270
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59992-2036 (по избор)
Разстъргващ нож: 59992-2012, 59992-2020, 59992-2030

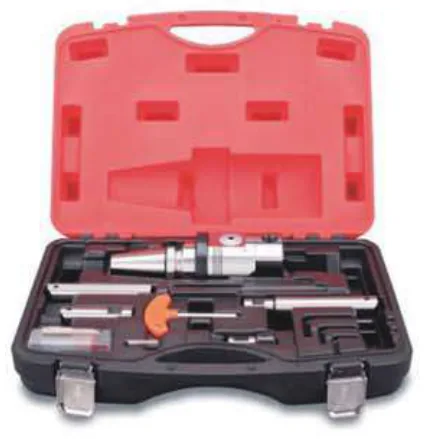

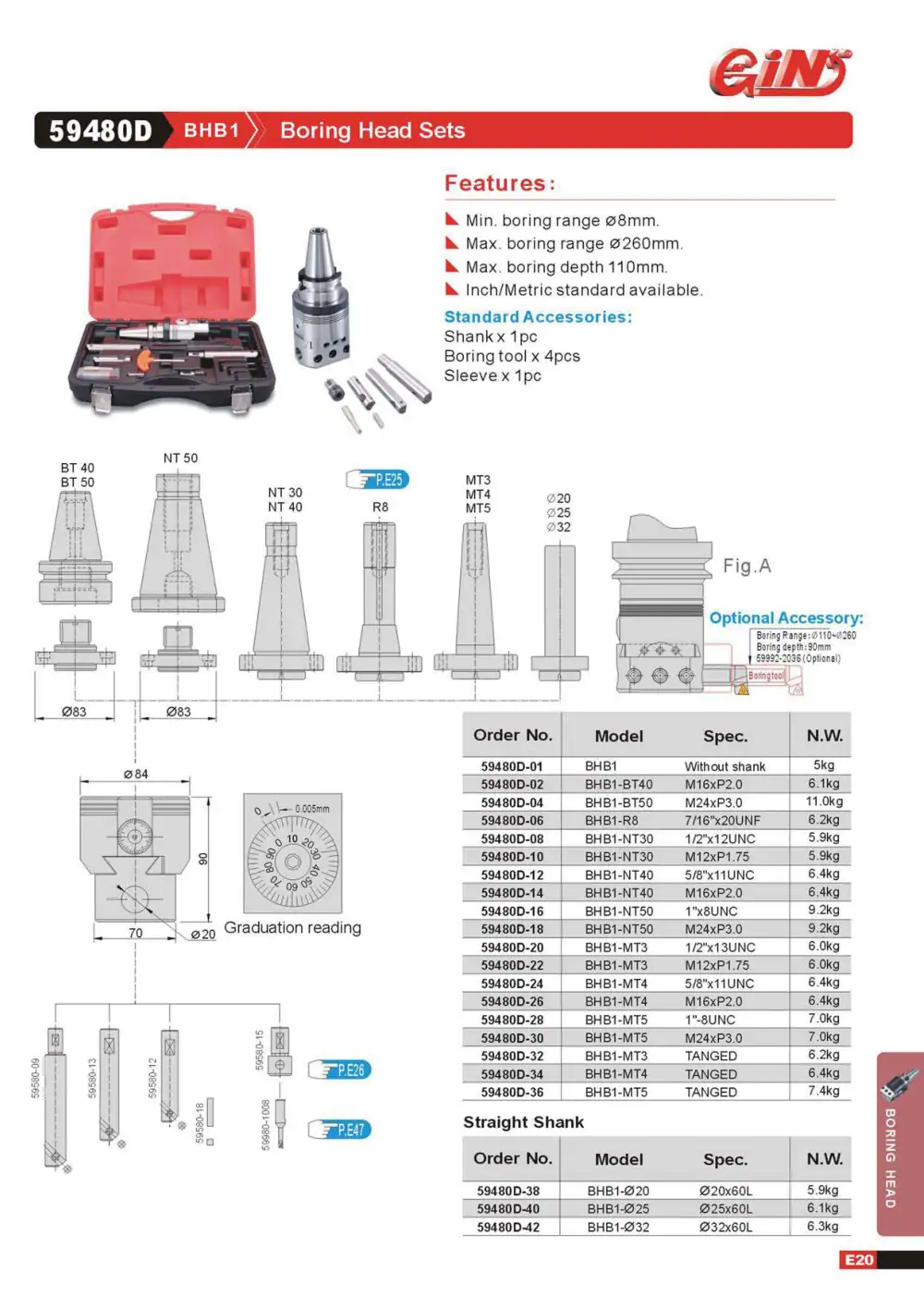

GIN TECH 59480D Комплекти разстъргващи глави

Запитване

Мин. обхват на разстъргване ø8mm
Макс. обхват на разстъргване ø260mm
Макс. дълбочина на разстъргване 110mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Тегло	Добави
59480D-01	BHB1	Без опашка	5kg	+ Добави
59480D-02	BHB1-BT40	M16xP2.0	6.1kg	+ Добави
59480D-04	BHB1-BT50	M24xP3.0	11.0kg	+ Добави
59480D-06	BHB1-R8	7/16"x20UNF	6.2kg	+ Добави
59480D-08	BHB1-NT30	1/2"x12UNC	5.9kg	+ Добави
59480D-10	BHB1-NT30	M12xP1.75	5.9kg	+ Добави
59480D-12	BHB1-NT40	5/8"x11UNC	6.4kg	+ Добави
59480D-14	BHB1-NT40	M16xP2.0	6.4kg	+ Добави
59480D-16	BHB1-NT50	1"x8UNC	9.2kg	+ Добави
59480D-18	BHB1-NT50	M24xP3.0	9.2kg	+ Добави
59480D-20	BHB1-MT3	1/2"x13UNC	6.0kg	+ Добави
59480D-22	BHB1-MT3	M12xP1.75	6.0kg	+ Добави
59480D-24	BHB1-MT4	5/8"x11UNC	6.4kg	+ Добави
59480D-26	BHB1-MT4	M16xP2.0	6.4kg	+ Добави
59480D-28	BHB1-MT5	1"-8UNC	7.0kg	+ Добави
59480D-30	BHB1-MT5	M24xP3.0	7.0kg	+ Добави
59480D-32	BHB1-MT3	С лапа	6.2kg	+ Добави
59480D-34	BHB1-MT4	С лапа	6.4kg	+ Добави
59480D-36	BHB1-MT5	С лапа	7.4kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59480D-38	BHB1-Ø20	Ø20x60L	5.9kg	+ Добави
59480D-40	BHB1-Ø25	Ø25x60L	6.1kg	+ Добави
59480D-42	BHB1-Ø32	Ø32x60L	6.3kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Разстъргващ нож x 4 бр.
Стандартни принадлежности: Втулка x 1 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø260
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59992-2036 (по избор)

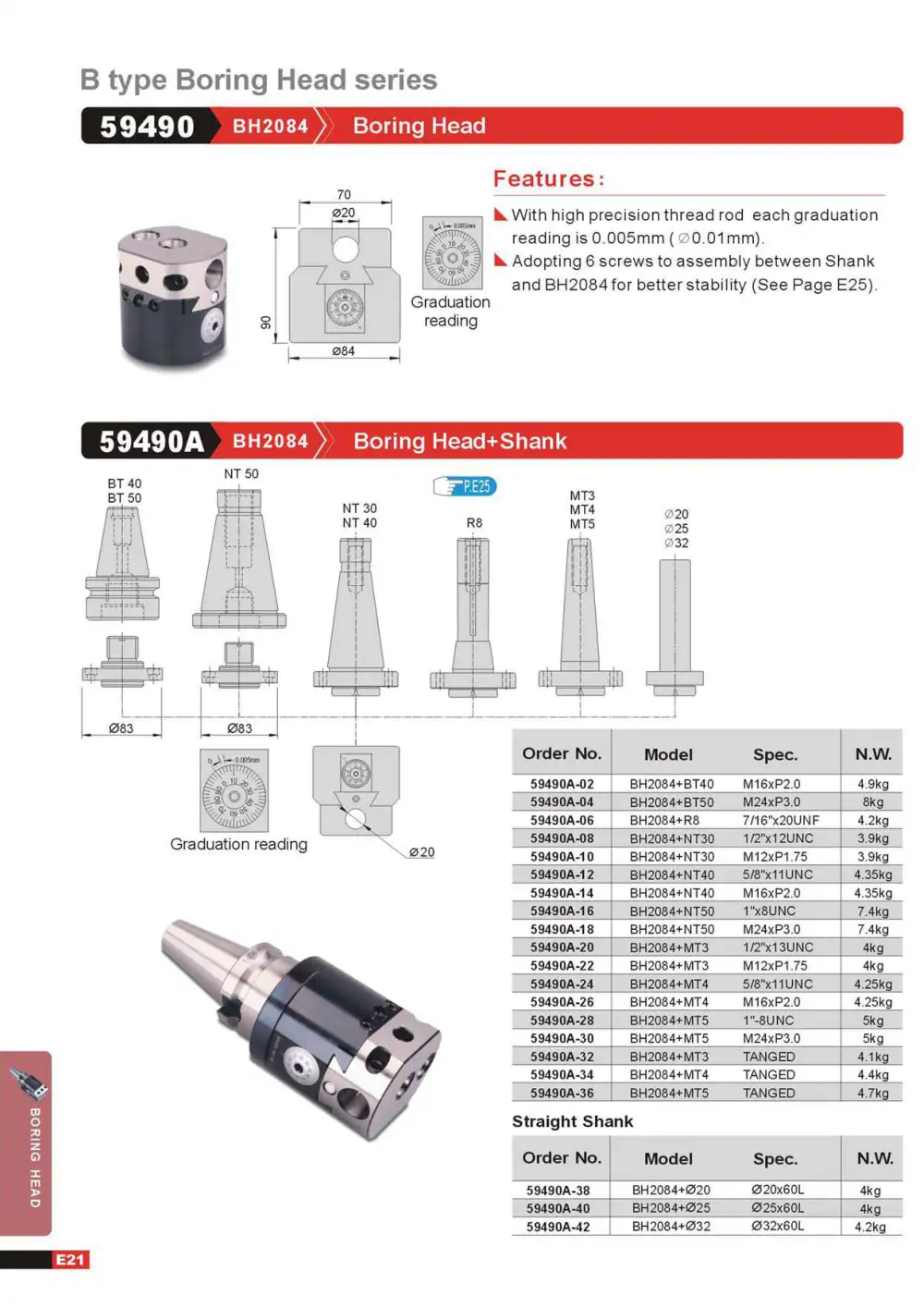

GIN TECH 59490 Разстъргваща глава

Запитване

С високопрецизен резбов прът всяко деление отговаря на 0.005mm (Ø0.01mm)
6 винта за свързване между опашката и BH2084 за по-добра стабилност (вижте стр. E25)

Кат. №	Модел	Добави
59490	BH2084	+ Добави

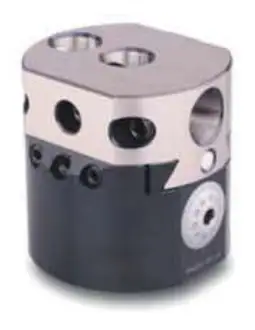

GIN TECH 59490A Разстъргваща глава + опашка

Запитване

Кат. №	Модел	Спецификация	Тегло	Добави
59490A-02	BH2084+BT40	M16xP2.0	4.9kg	+ Добави
59490A-04	BH2084+BT50	M24xP3.0	8kg	+ Добави
59490A-06	BH2084+R8	7/16"x20UNF	4.2kg	+ Добави
59490A-08	BH2084+NT30	1/2"x12UNC	3.9kg	+ Добави
59490A-10	BH2084+NT30	M12xP1.75	3.9kg	+ Добави
59490A-12	BH2084+NT40	5/8"x11UNC	4.35kg	+ Добави
59490A-14	BH2084+NT40	M16xP2.0	4.35kg	+ Добави
59490A-16	BH2084+NT50	1"x8UNC	7.4kg	+ Добави
59490A-18	BH2084+NT50	M24xP3.0	7.4kg	+ Добави
59490A-20	BH2084+MT3	1/2"x13UNC	4kg	+ Добави
59490A-22	BH2084+MT3	M12xP1.75	4kg	+ Добави
59490A-24	BH2084+MT4	5/8"x11UNC	4.25kg	+ Добави
59490A-26	BH2084+MT4	M16xP2.0	4.25kg	+ Добави
59490A-28	BH2084+MT5	1"-8UNC	5kg	+ Добави
59490A-30	BH2084+MT5	M24xP3.0	5kg	+ Добави
59490A-32	BH2084+MT3	С лапа	4.1kg	+ Добави
59490A-34	BH2084+MT4	С лапа	4.4kg	+ Добави
59490A-36	BH2084+MT5	С лапа	4.7kg	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59490A-38	BH2084+Ø20	Ø20x60L	4kg	+ Добави
59490A-40	BH2084+Ø25	Ø25x60L	4kg	+ Добави
59490A-42	BH2084+Ø32	Ø32x60L	4.2kg	+ Добави

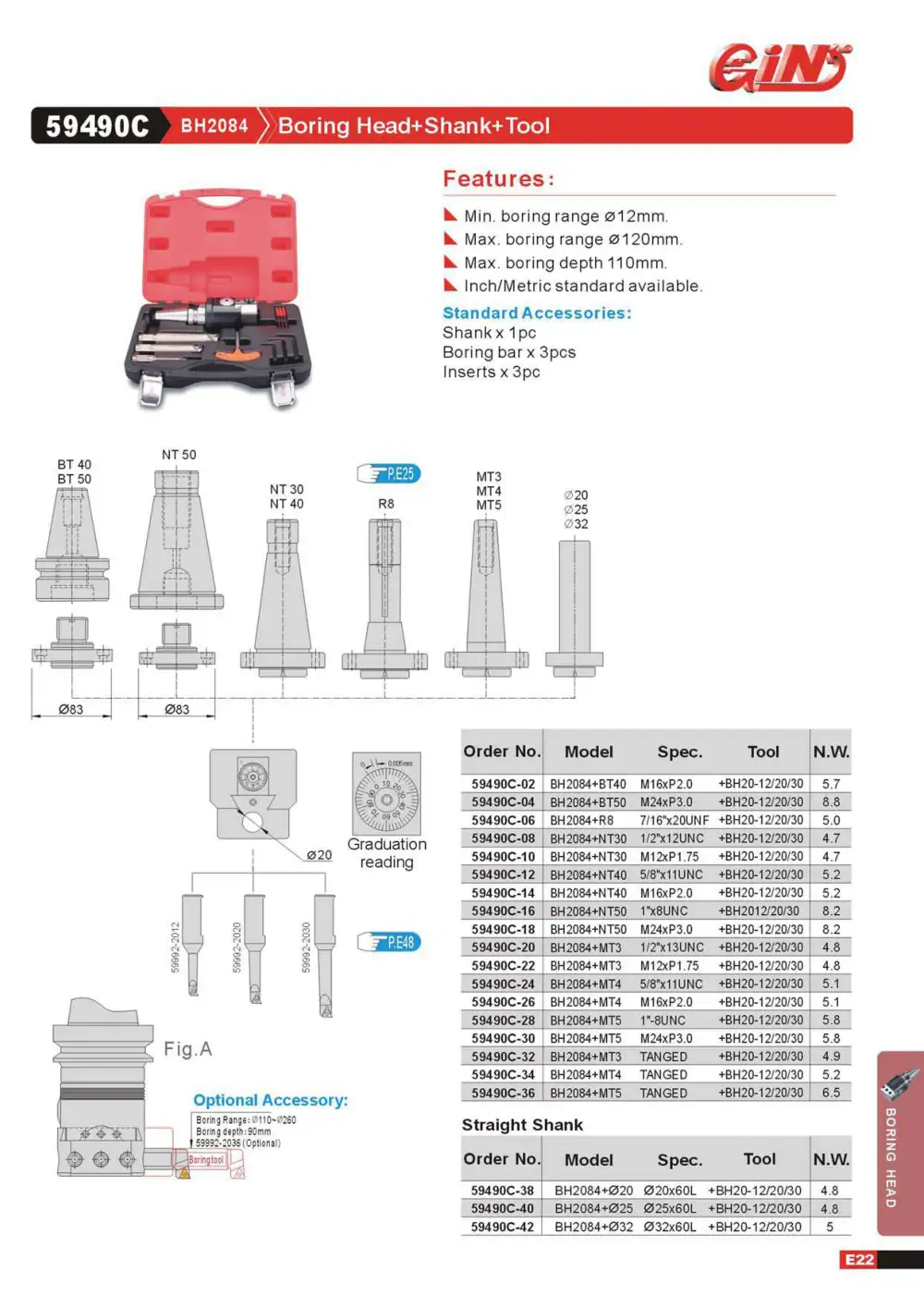

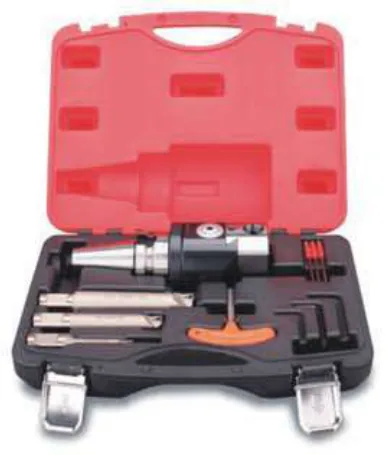

GIN TECH 59490C Разстъргваща глава + опашка + инструмент

Запитване

Мин. обхват на разстъргване ø12mm
Макс. обхват на разстъргване ø120mm
Макс. дълбочина на разстъргване 110mm
Предлага се в инчов и метричен стандарт

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59490C-02	BH2084+BT40	M16xP2.0	+BH20-12/20/30	5.7	+ Добави
59490C-04	BH2084+BT50	M24xP3.0	+BH20-12/20/30	8.8	+ Добави
59490C-06	BH2084+R8	7/16"x20UNF	+BH20-12/20/30	5.0	+ Добави
59490C-08	BH2084+NT30	1/2"x12UNC	+BH20-12/20/30	4.7	+ Добави
59490C-10	BH2084+NT30	M12xP1.75	+BH20-12/20/30	4.7	+ Добави
59490C-12	BH2084+NT40	5/8"x11UNC	+BH20-12/20/30	5.2	+ Добави
59490C-14	BH2084+NT40	M16xP2.0	+BH20-12/20/30	5.2	+ Добави
59490C-16	BH2084+NT50	1"x8UNC	+BH2012/20/30	8.2	+ Добави
59490C-18	BH2084+NT50	M24xP3.0	+BH20-12/20/30	8.2	+ Добави
59490C-20	BH2084+MT3	1/2"x13UNC	+BH20-12/20/30	4.8	+ Добави
59490C-22	BH2084+MT3	M12xP1.75	+BH20-12/20/30	4.8	+ Добави
59490C-24	BH2084+MT4	5/8"x11UNC	+BH20-12/20/30	5.1	+ Добави
59490C-26	BH2084+MT4	M16xP2.0	+BH20-12/20/30	5.1	+ Добави
59490C-28	BH2084+MT5	1"-8UNC	+BH20-12/20/30	5.8	+ Добави
59490C-30	BH2084+MT5	M24xP3.0	+BH20-12/20/30	5.8	+ Добави
59490C-32	BH2084+MT3	С лапа	+BH20-12/20/30	4.9	+ Добави
59490C-34	BH2084+MT4	С лапа	+BH20-12/20/30	5.2	+ Добави
59490C-36	BH2084+MT5	С лапа	+BH20-12/20/30	6.5	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Инструмент	Тегло	Добави
59490C-38	BH2084+Ø20	Ø20x60L	+BH20-12/20/30	4.8	+ Добави
59490C-40	BH2084+Ø25	Ø25x60L	+BH20-12/20/30	4.8	+ Добави
59490C-42	BH2084+Ø32	Ø32x60L	+BH20-12/20/30	5	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Борщанга x 3 бр.
Стандартни принадлежности: Пластини x 3 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø260
Допълнителна принадлежност: Дълбочина на разстъргване: 90mm
Допълнителна принадлежност: 59992-2036 (по избор)
Разстъргващ нож: 59992-2012, 59992-2020, 59992-2030

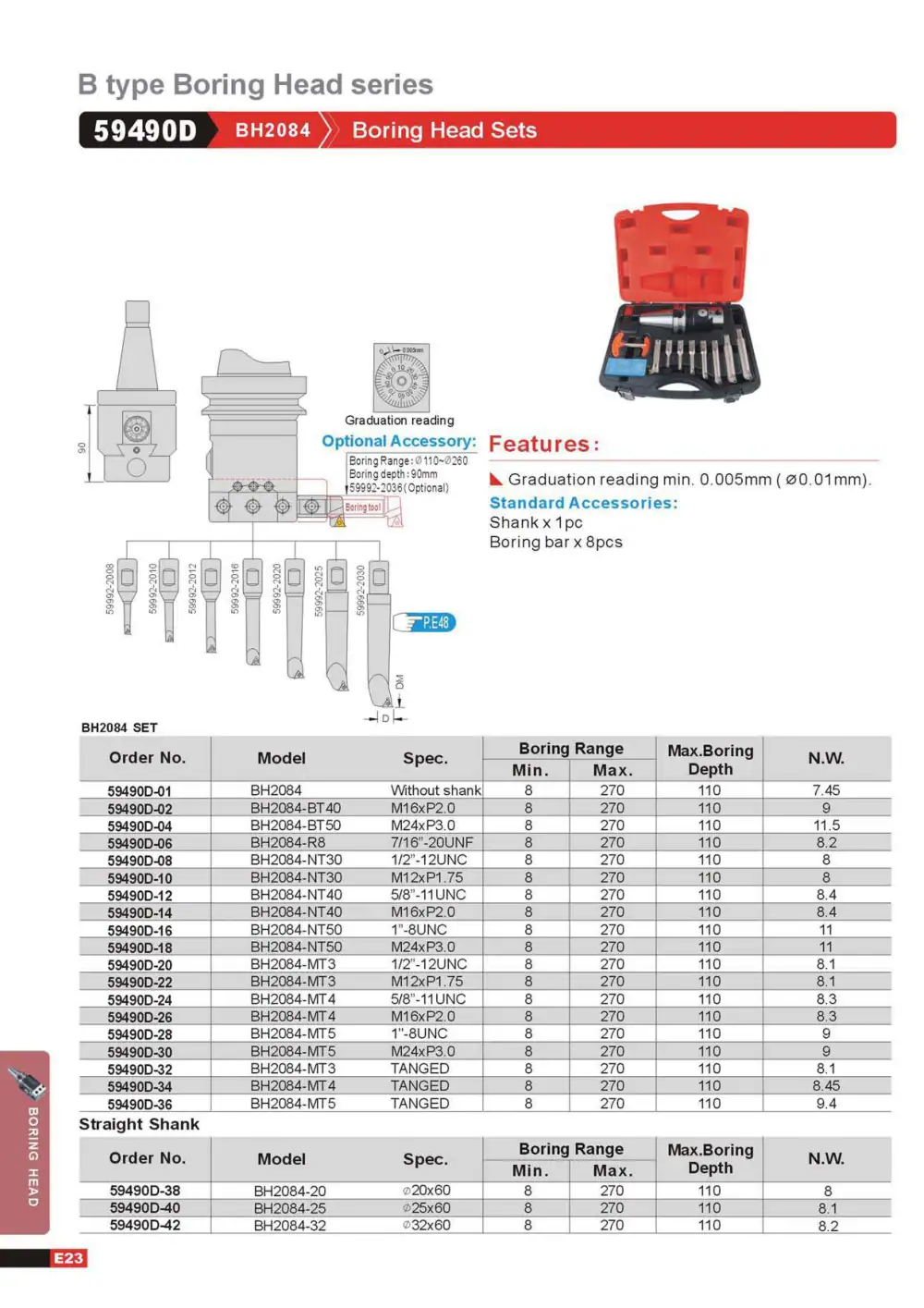

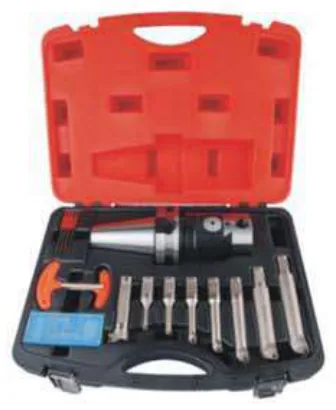

GIN TECH 59490D Комплекти разстъргващи глави

Запитване

Отчитане на деленията мин. 0.005mm (Ø0.01mm)

Комплект BH2084

Кат. №	Модел	Спецификация	Обхват на разстъргване мин.	Обхват на разстъргване макс.	Макс. дълбочина на разстъргване	Тегло	Добави
59490D-01	BH2084	Без опашка	8	270	110	7.45	+ Добави
59490D-02	BH2084-BT40	M16xP2.0	8	270	110	9	+ Добави
59490D-04	BH2084-BT50	M24xP3.0	8	270	110	11.5	+ Добави
59490D-06	BH2084-R8	7/16"-20UNF	8	270	110	8.2	+ Добави
59490D-08	BH2084-NT30	1/2"-12UNC	8	270	110	8	+ Добави
59490D-10	BH2084-NT30	M12xP1.75	8	270	110	8	+ Добави
59490D-12	BH2084-NT40	5/8"-11UNC	8	270	110	8.4	+ Добави
59490D-14	BH2084-NT40	M16xP2.0	8	270	110	8.4	+ Добави
59490D-16	BH2084-NT50	1"-8UNC	8	270	110	11	+ Добави
59490D-18	BH2084-NT50	M24xP3.0	8	270	110	11	+ Добави
59490D-20	BH2084-MT3	1/2"-12UNC	8	270	110	8.1	+ Добави
59490D-22	BH2084-MT3	M12xP1.75	8	270	110	8.1	+ Добави
59490D-24	BH2084-MT4	5/8"-11UNC	8	270	110	8.3	+ Добави
59490D-26	BH2084-MT4	M16xP2.0	8	270	110	8.3	+ Добави
59490D-28	BH2084-MT5	1"-8UNC	8	270	110	9	+ Добави
59490D-30	BH2084-MT5	M24xP3.0	8	270	110	9	+ Добави
59490D-32	BH2084-MT3	С лапа	8	270	110	8.1	+ Добави
59490D-34	BH2084-MT4	С лапа	8	270	110	8.45	+ Добави
59490D-36	BH2084-MT5	С лапа	8	270	110	9.4	+ Добави

Цилиндрична опашка

Кат. №	Модел	Спецификация	Обхват на разстъргване мин.	Обхват на разстъргване макс.	Макс. дълбочина на разстъргване	Тегло	Добави
59490D-38	BH2084-20	Ø20x60	8	270	110	8	+ Добави
59490D-40	BH2084-25	Ø25x60	8	270	110	8.1	+ Добави
59490D-42	BH2084-32	Ø32x60	8	270	110	8.2	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Борщанга x 8 бр.
Допълнителна принадлежност: Обхват на разстъргване: Ø110~Ø260, Дълбочина на разстъргване: 90mm, 59992-2036 (по избор)
Борщанги: 59992-2008, 59992-2010, 59992-2012, 59992-2016, 59992-2020, 59992-2025, 59992-2030

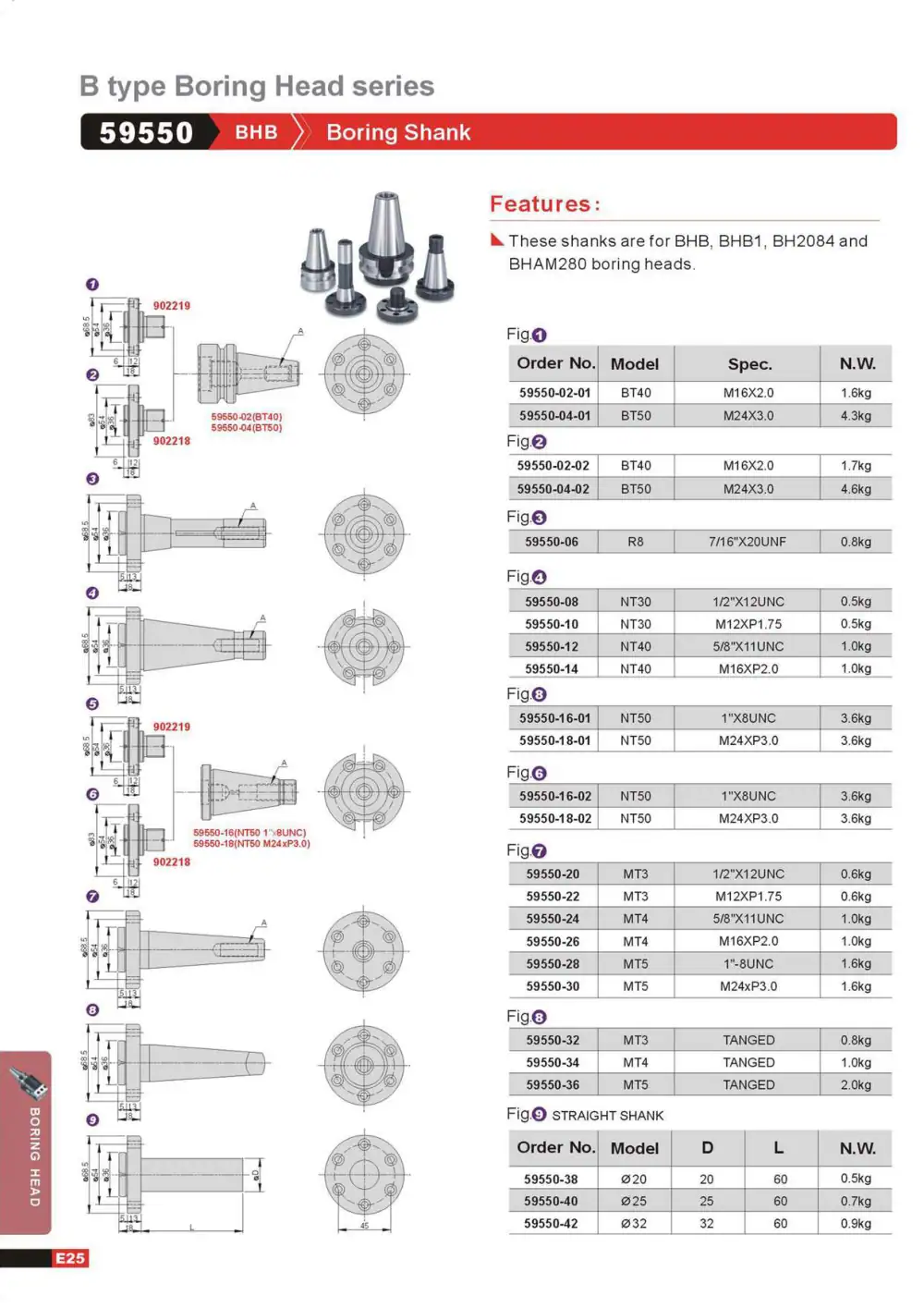

GIN TECH 59550 Опашка за разстъргване

Запитване

Тези опашки са за разстъргващи глави BHB, BHB1, BH2084 и BHAM280

Фиг.1

Кат. №	Модел	Спецификация	Тегло	Добави
59550-02-01	BT40	M16X2.0	1.6kg	+ Добави
59550-04-01	BT50	M24X3.0	4.3kg	+ Добави

Фиг.2

Кат. №	Модел	Спецификация	Тегло	Добави
59550-02-02	BT40	M16X2.0	1.7kg	+ Добави
59550-04-02	BT50	M24X3.0	4.6kg	+ Добави

Фиг.3

Кат. №	Модел	Спецификация	Тегло	Добави
59550-06	R8	7/16"X20UNF	0.8kg	+ Добави

Фиг.4

Кат. №	Модел	Спецификация	Тегло	Добави
59550-08	NT30	1/2"X12UNC	0.5kg	+ Добави
59550-10	NT30	M12XP1.75	0.5kg	+ Добави
59550-12	NT40	5/8"X11UNC	1.0kg	+ Добави
59550-14	NT40	M16XP2.0	1.0kg	+ Добави

Фиг.8

Кат. №	Модел	Спецификация	Тегло	Добави
59550-16-01	NT50	1"X8UNC	3.6kg	+ Добави
59550-18-01	NT50	M24XP3.0	3.6kg	+ Добави

Фиг.6

Кат. №	Модел	Спецификация	Тегло	Добави
59550-16-02	NT50	1"X8UNC	3.6kg	+ Добави
59550-18-02	NT50	M24XP3.0	3.6kg	+ Добави

Фиг.7

Кат. №	Модел	Спецификация	Тегло	Добави
59550-20	MT3	1/2"X12UNC	0.6kg	+ Добави
59550-22	MT3	M12XP1.75	0.6kg	+ Добави
59550-24	MT4	5/8"X11UNC	1.0kg	+ Добави
59550-26	MT4	M16XP2.0	1.0kg	+ Добави
59550-28	MT5	1"-8UNC	1.6kg	+ Добави
59550-30	MT5	M24xP3.0	1.6kg	+ Добави

Фиг.8

Кат. №	Модел	Спецификация	Тегло	Добави
59550-32	MT3	С лапа	0.8kg	+ Добави
59550-34	MT4	С лапа	1.0kg	+ Добави
59550-36	MT5	С лапа	2.0kg	+ Добави

Фиг.9 ЦИЛИНДРИЧНА ОПАШКА

Кат. №	Модел	D	L	Тегло	Добави
59550-38	Ø20	20	60	0.5kg	+ Добави
59550-40	Ø25	25	60	0.7kg	+ Добави
59550-42	Ø32	32	60	0.9kg	+ Добави

59550-16(NT50 1"x8UNC) 59550-18(NT50 M24xP3.0)

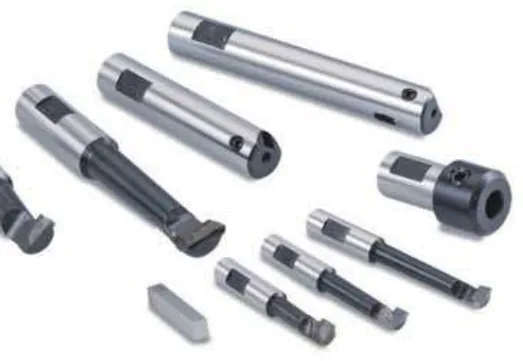

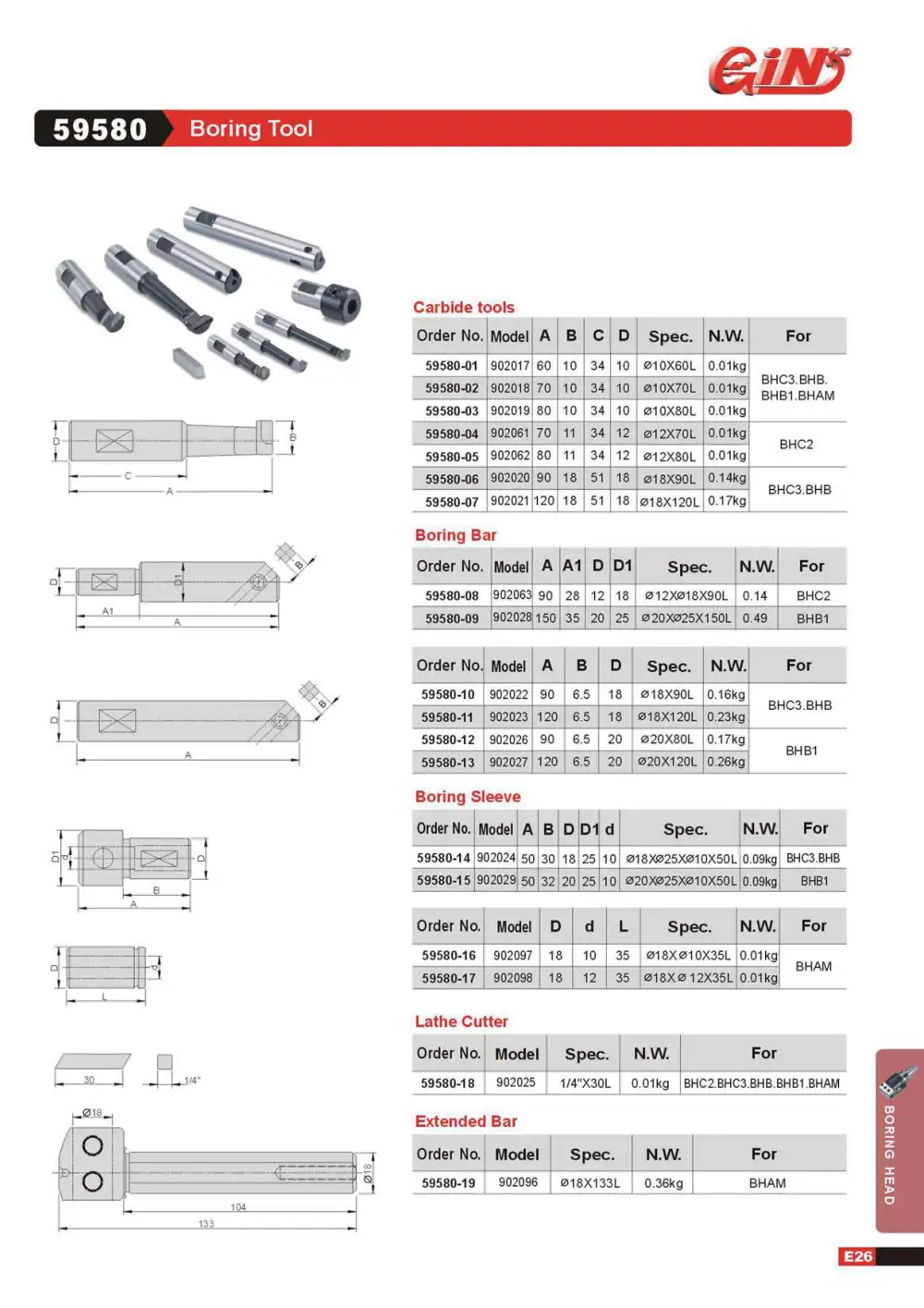

GIN TECH 59580 Разстъргващ инструмент

Запитване

Твърдосплавни инструменти

Кат. №	Модел	A	B	C	D	Спецификация	Тегло	За	Добави
59580-01	902017	60	10	34	10	Ø10X60L	0.01kg	BHC3.BHB. BHB1.BHAM	+ Добави
59580-02	902018	70	10	34	10	Ø10X70L	0.01kg	BHC3.BHB. BHB1.BHAM	+ Добави
59580-03	902019	80	10	34	10	Ø10X80L	0.01kg	BHC3.BHB. BHB1.BHAM	+ Добави
59580-04	902061	70	11	34	12	Ø12X70L	0.01kg	BHC2	+ Добави
59580-05	902062	80	11	34	12	Ø12X80L	0.01kg	BHC2	+ Добави
59580-06	902020	90	18	51	18	Ø18X90L	0.14kg	BHC3.BHB	+ Добави
59580-07	902021	120	18	51	18	Ø18X120L	0.17kg	BHC3.BHB	+ Добави

Борщанга

Кат. №	Модел	A	A1	D	D1	Спецификация	Тегло	За	Добави
59580-08	902063	90	28	12	18	Ø12XØ18X90L	0.14	BHC2	+ Добави
59580-09	902028	150	35	20	25	Ø20XØ25X150L	0.49	BHB1	+ Добави

Борщанга

Кат. №	Модел	A	B	D	Спецификация	Тегло	За	Добави
59580-10	902022	90	6.5	18	Ø18X90L	0.16kg	BHC3.BHB	+ Добави
59580-11	902023	120	6.5	18	Ø18X120L	0.23kg	BHC3.BHB	+ Добави
59580-12	902026	90	6.5	20	Ø20X80L	0.17kg	BHB1	+ Добави
59580-13	902027	120	6.5	20	Ø20X120L	0.26kg	BHB1	+ Добави

Разстъргваща втулка

Кат. №	Модел	A	B	D	D1	d	Спецификация	Тегло	За	Добави
59580-14	902024	50	30	18	25	10	Ø18XØ25XØ10X50L	0.09kg	BHC3.BHB	+ Добави
59580-15	902029	50	32	20	25	10	Ø20XØ25XØ10X50L	0.09kg	BHB1	+ Добави

Разстъргваща втулка

Кат. №	Модел	D	d	L	Спецификация	Тегло	За	Добави
59580-16	902097	18	10	35	Ø18XØ10X35L	0.01kg	BHAM	+ Добави
59580-17	902098	18	12	35	Ø18X Ø 12X35L	0.01kg	BHAM	+ Добави

Стругарски нож

Кат. №	Модел	Спецификация	Тегло	За	Добави
59580-18	902025	1/4"X30L	0.01kg	BHC2.BHC3.BHB.BHB1.BHAM	+ Добави

Удължителна щанга

Кат. №	Модел	Спецификация	Тегло	За	Добави
59580-19	902096	Ø18X133L	0.36kg	BHAM	+ Добави

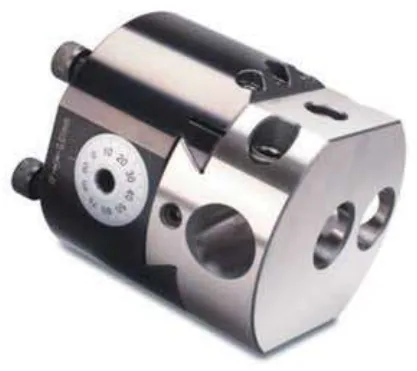

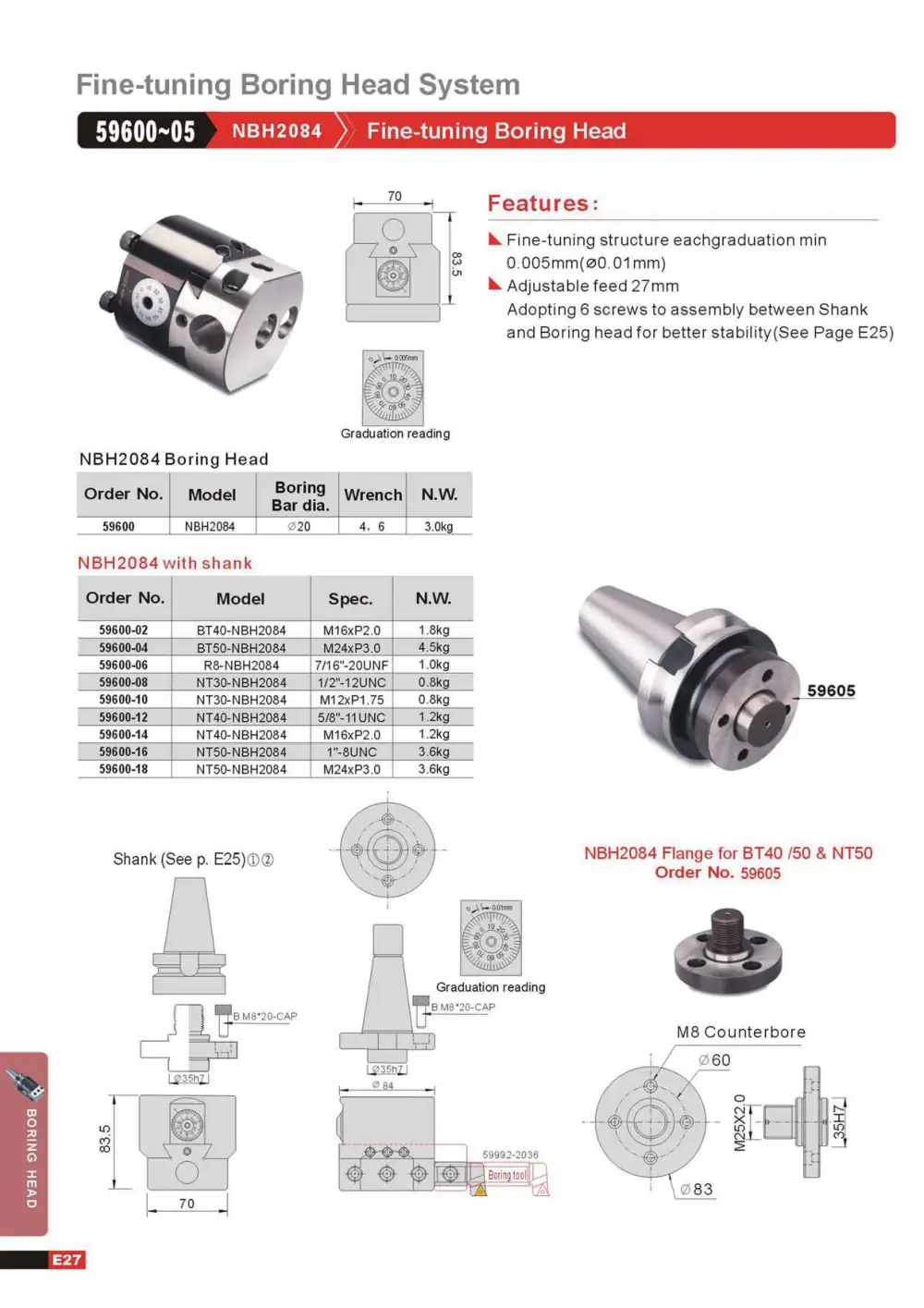

GIN TECH 59600~05 Разстъргваща глава с фина настройка

Запитване

Конструкция за фина настройка, всяко деление мин. 0.005mm (Ø0.01mm)
Регулируемо подаване 27mm. 6 винта за свързване между опашката и разстъргващата глава за по-добра стабилност (вижте стр. E25)

Разстъргваща глава NBH2084

Кат. №	Модел	Диаметър на борщангата	Гаечен ключ	Тегло	Добави
59600	NBH2084	Ø20	4, 6	3.0kg	+ Добави

NBH2084 с опашка

Кат. №	Модел	Спецификация	Тегло	Добави
59600-02	BT40-NBH2084	M16xP2.0	1.8kg	+ Добави
59600-04	BT50-NBH2084	M24xP3.0	4.5kg	+ Добави
59600-06	R8-NBH2084	7/16"-20UNF	1.0kg	+ Добави
59600-08	NT30-NBH2084	1/2"-12UNC	0.8kg	+ Добави
59600-10	NT30-NBH2084	M12xP1.75	0.8kg	+ Добави
59600-12	NT40-NBH2084	5/8"-11UNC	1.2kg	+ Добави
59600-14	NT40-NBH2084	M16xP2.0	1.2kg	+ Добави
59600-16	NT50-NBH2084	1"-8UNC	3.6kg	+ Добави
59600-18	NT50-NBH2084	M24xP3.0	3.6kg	+ Добави

NBH2084 Фланец за BT40/50 и NT50, кат. № 59605
Опашка (вж. стр. E25)

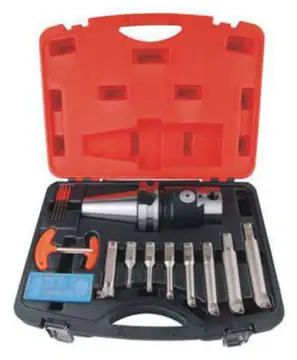

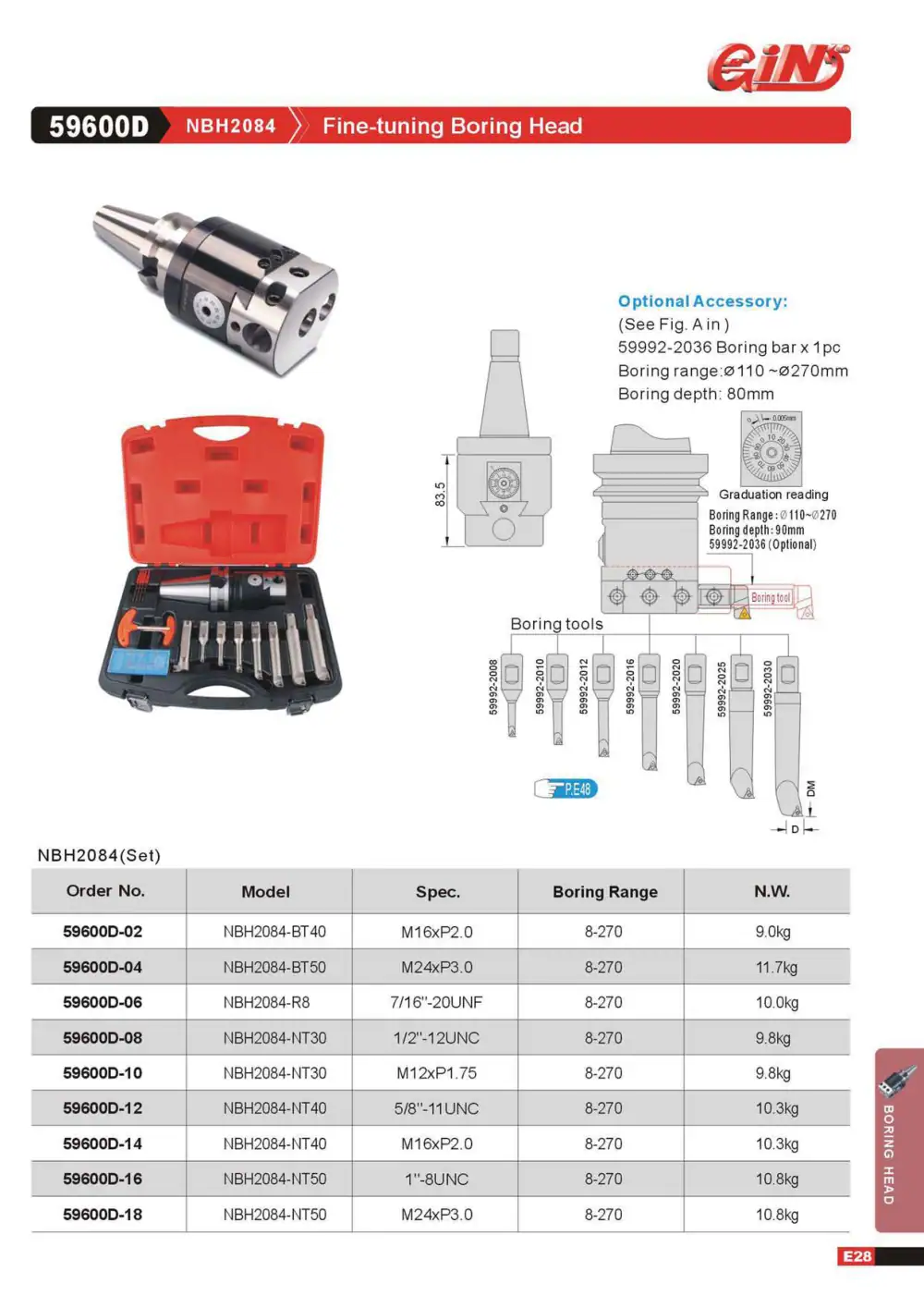

GIN TECH 59600D Разстъргваща глава с фина настройка

Запитване

NBH2084 (комплект)

Кат. №	Модел	Спецификация	Обхват на разстъргване	Тегло	Добави
59600D-02	NBH2084-BT40	M16xP2.0	8-270	9.0kg	+ Добави
59600D-04	NBH2084-BT50	M24xP3.0	8-270	11.7kg	+ Добави
59600D-06	NBH2084-R8	7/16"-20UNF	8-270	10.0kg	+ Добави
59600D-08	NBH2084-NT30	1/2"-12UNC	8-270	9.8kg	+ Добави
59600D-10	NBH2084-NT30	M12xP1.75	8-270	9.8kg	+ Добави
59600D-12	NBH2084-NT40	5/8"-11UNC	8-270	10.3kg	+ Добави
59600D-14	NBH2084-NT40	M16xP2.0	8-270	10.3kg	+ Добави
59600D-16	NBH2084-NT50	1"-8UNC	8-270	10.8kg	+ Добави
59600D-18	NBH2084-NT50	M24xP3.0	8-270	10.8kg	+ Добави

Допълнителна принадлежност: (вж. фиг. A) 59992-2036 Борщанга x 1 бр., Обхват на разстъргване: Ø110~Ø270mm, Дълбочина на разстъргване: 80mm
Разстъргващи ножове: 59992-2008, 59992-2010, 59992-2012, 59992-2016, 59992-2020, 59992-2025, 59992-2030

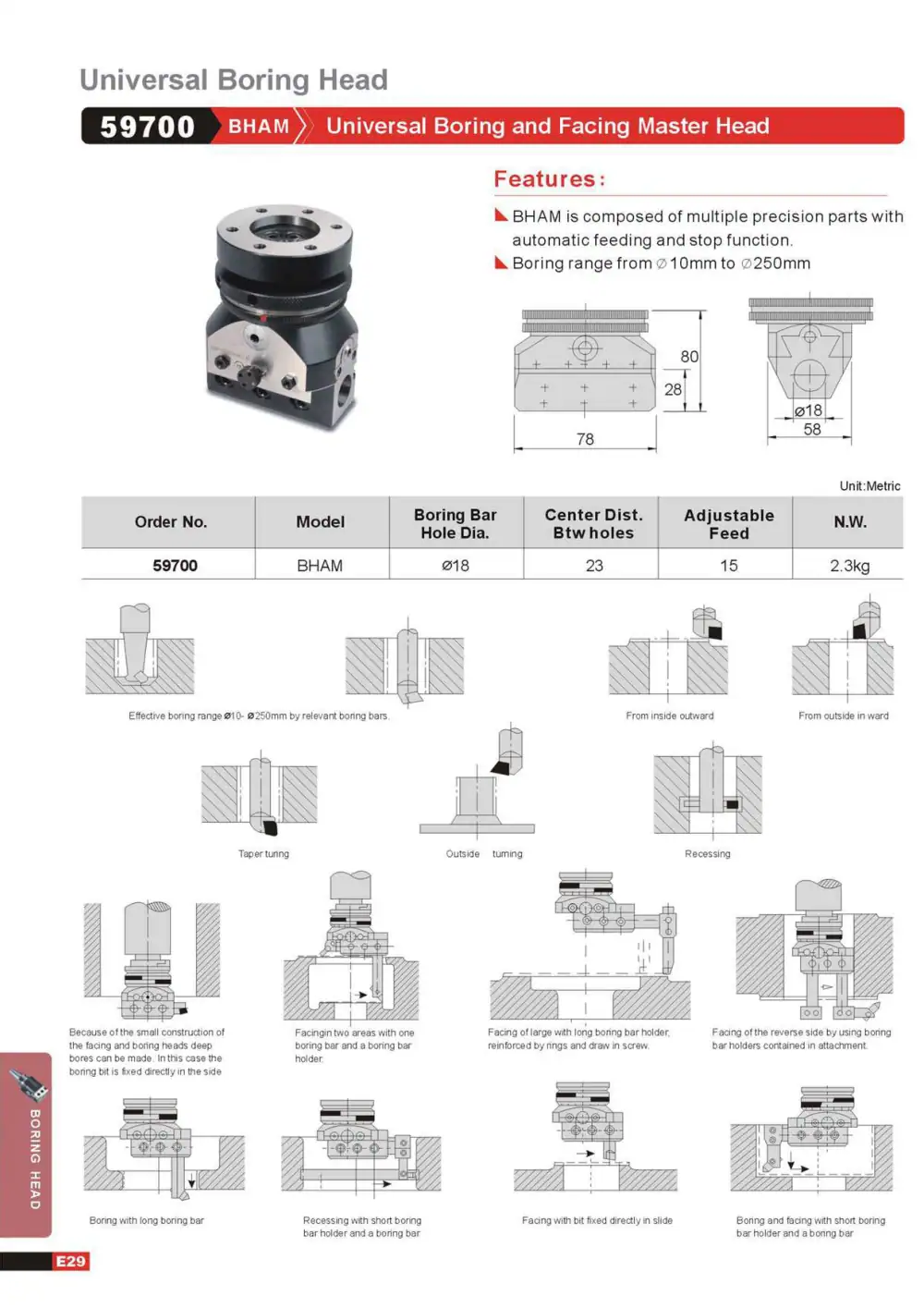

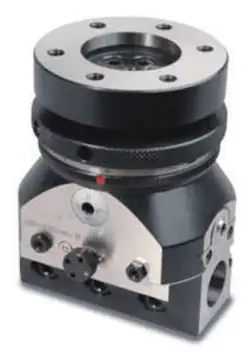

GIN TECH 59700 Универсална глава Master за разстъргване и челна обработка

Запитване

BHAM се състои от множество прецизни детайли с автоматично подаване и функция за спиране
Обхват на разстъргване от Ø10mm до Ø250mm

Кат. №	Модел	Диаметър на отвора за борщанга	Разстояние между центровете на отворите	Регулируемо подаване	Тегло	Добави
59700	BHAM	Ø18	23	15	2.3kg	+ Добави

Ефективен обхват на разстъргване Ø10-Ø250mm със съответните борщанги.
От вътре навън
Отвън навътре
Конично струговане
Външно струговане
Прорязване на канали
Поради компактната конструкция на главите за челно струговане и разстъргване могат да се обработват дълбоки отвори. В този случай ножът се закрепва директно в плъзгача
Челно струговане на две зони с една борщанга и държач за борщанга.

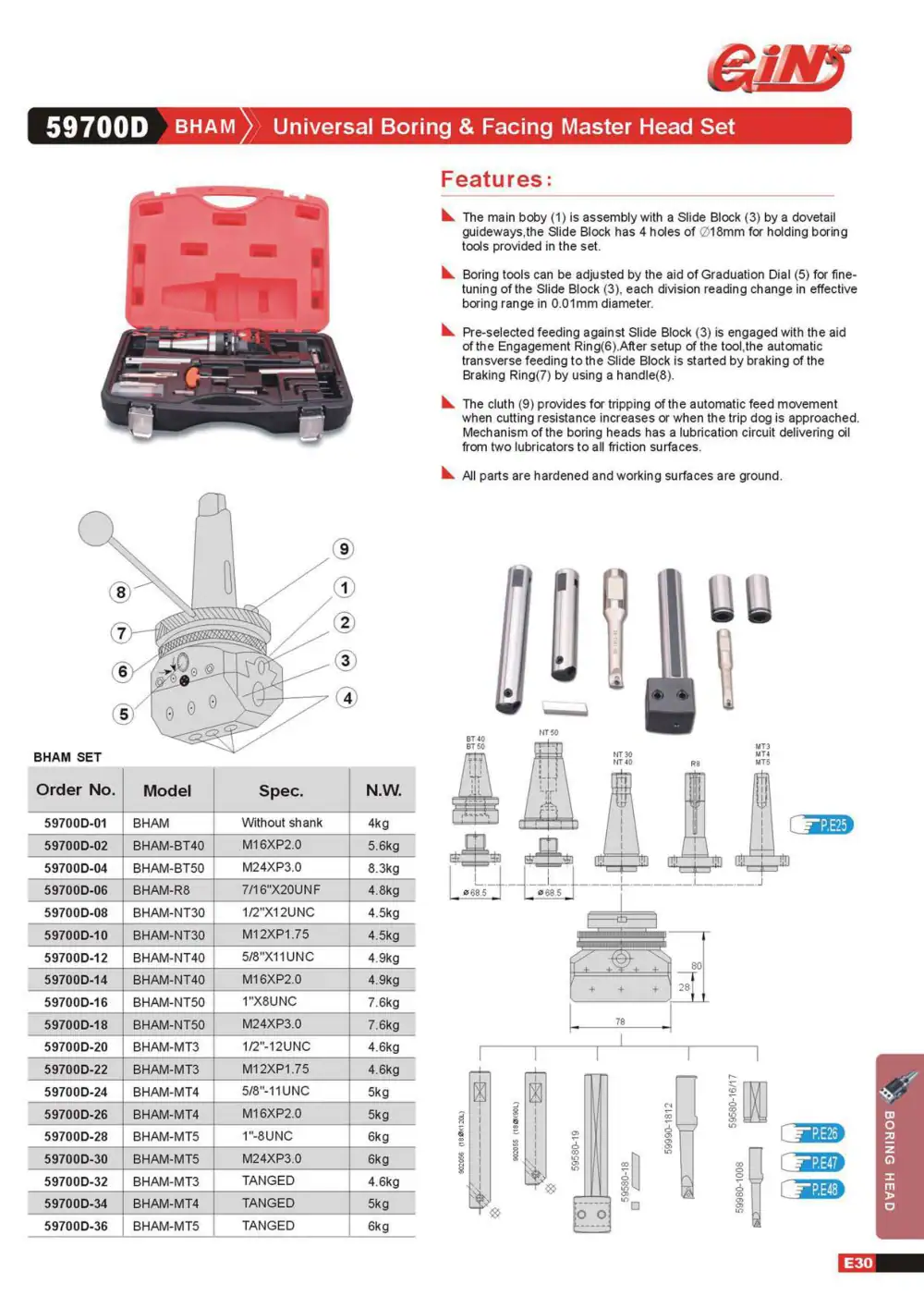

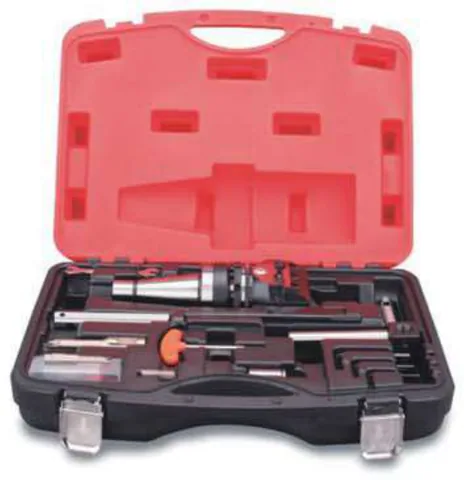

GIN TECH 59700D Комплект универсална глава Master за разстъргване и челна обработка

Запитване

Основното тяло (1) е свързано с плъзгач (3) чрез водачи тип лястовича опашка; плъзгачът има 4 отвора Ø18mm за задържане на разстъргващите инструменти от комплекта
Разстъргващите инструменти се регулират с помощта на градуирания лимб (5) за фина настройка на плъзгача (3), като всяко деление отговаря на промяна на ефективния диаметър на разстъргване с 0.01mm
Предварително избраното подаване към плъзгача (3) се включва с помощта на включващия пръстен (6). След настройка на инструмента автоматичното напречно подаване на плъзгача се задейства чрез спиране на спирачния пръстен (7) с помощта на ръкохватка (8)
Съединителят (9) изключва автоматичното движение на подаване, когато съпротивлението на рязане нарасне или когато се достигне упорът. Механизмът на разстъргващите глави има смазочна верига, която подава масло от две маслени устройства към всички триещи се повърхности
Всички детайли са закалени, а работните повърхности са шлифовани

Комплект BHAM

Кат. №	Модел	Спецификация	Тегло	Добави
59700D-01	BHAM	Без опашка	4kg	+ Добави
59700D-02	BHAM-BT40	M16XP2.0	5.6kg	+ Добави
59700D-04	BHAM-BT50	M24XP3.0	8.3kg	+ Добави
59700D-06	BHAM-R8	7/16"X20UNF	4.8kg	+ Добави
59700D-08	BHAM-NT30	1/2"X12UNC	4.5kg	+ Добави
59700D-10	BHAM-NT30	M12XP1.75	4.5kg	+ Добави
59700D-12	BHAM-NT40	5/8"X11UNC	4.9kg	+ Добави
59700D-14	BHAM-NT40	M16XP2.0	4.9kg	+ Добави
59700D-16	BHAM-NT50	1"X8UNC	7.6kg	+ Добави
59700D-18	BHAM-NT50	M24XP3.0	7.6kg	+ Добави
59700D-20	BHAM-MT3	1/2"-12UNC	4.6kg	+ Добави
59700D-22	BHAM-MT3	M12XP1.75	4.6kg	+ Добави
59700D-24	BHAM-MT4	5/8"-11UNC	5kg	+ Добави
59700D-26	BHAM-MT4	M16XP2.0	5kg	+ Добави
59700D-28	BHAM-MT5	1"-8UNC	6kg	+ Добави
59700D-30	BHAM-MT5	M24XP3.0	6kg	+ Добави
59700D-32	BHAM-MT3	С лапа	4.6kg	+ Добави
59700D-34	BHAM-MT4	С лапа	5kg	+ Добави
59700D-36	BHAM-MT5	С лапа	6kg	+ Добави

902056 (18ØX120L)
902055 (18ØX90L)

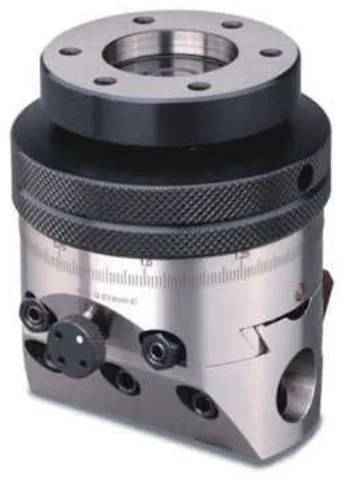

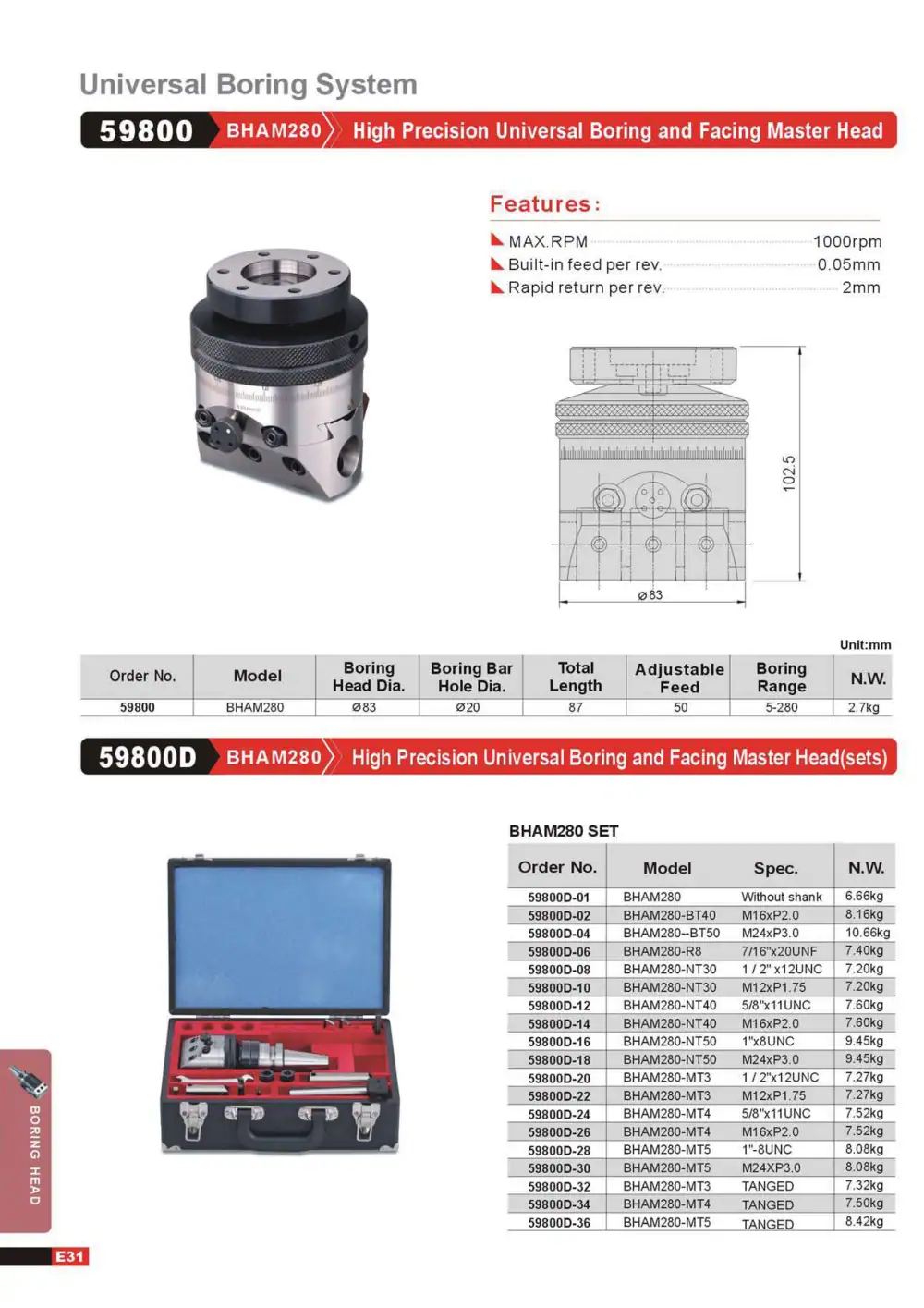

GIN TECH 59800 Високопрецизна универсална глава Master за разстъргване и челна обработка

Запитване

Макс. обороти 1000rpm
Вградено подаване на оборот 0.05mm
Бързо връщане на оборот 2mm

(размерите са в mm)

Кат. №	Модел	Диаметър на разстъргващата глава	Диаметър на отвора за борщанга	Обща дължина	Регулируемо подаване	Обхват на разстъргване	Тегло	Добави
59800	BHAM280	Ø83	Ø20	87	50	5-280	2.7kg	+ Добави

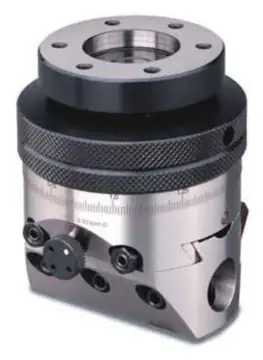

GIN TECH 59800D Високопрецизна универсална глава Master за разстъргване и челна обработка (комплекти)

Запитване

Комплект BHAM280

Кат. №	Модел	Спецификация	Тегло	Добави
59800D-01	BHAM280	Без опашка	6.66kg	+ Добави
59800D-02	BHAM280-BT40	M16xP2.0	8.16kg	+ Добави
59800D-04	BHAM280--BT50	M24xP3.0	10.66kg	+ Добави
59800D-06	BHAM280-R8	7/16"x20UNF	7.40kg	+ Добави
59800D-08	BHAM280-NT30	1 / 2" x12UNC	7.20kg	+ Добави
59800D-10	BHAM280-NT30	M12xP1.75	7.20kg	+ Добави
59800D-12	BHAM280-NT40	5/8"x11UNC	7.60kg	+ Добави
59800D-14	BHAM280-NT40	M16xP2.0	7.60kg	+ Добави
59800D-16	BHAM280-NT50	1"x8UNC	9.45kg	+ Добави
59800D-18	BHAM280-NT50	M24xP3.0	9.45kg	+ Добави
59800D-20	BHAM280-MT3	1 / 2"x12UNC	7.27kg	+ Добави
59800D-22	BHAM280-MT3	M12xP1.75	7.27kg	+ Добави
59800D-24	BHAM280-MT4	5/8"x11UNC	7.52kg	+ Добави
59800D-26	BHAM280-MT4	M16xP2.0	7.52kg	+ Добави
59800D-28	BHAM280-MT5	1"-8UNC	8.08kg	+ Добави
59800D-30	BHAM280-MT5	M24XP3.0	8.08kg	+ Добави
59800D-32	BHAM280-MT3	С лапа	7.32kg	+ Добави
59800D-34	BHAM280-MT4	С лапа	7.50kg	+ Добави
59800D-36	BHAM280-MT5	С лапа	8.42kg	+ Добави

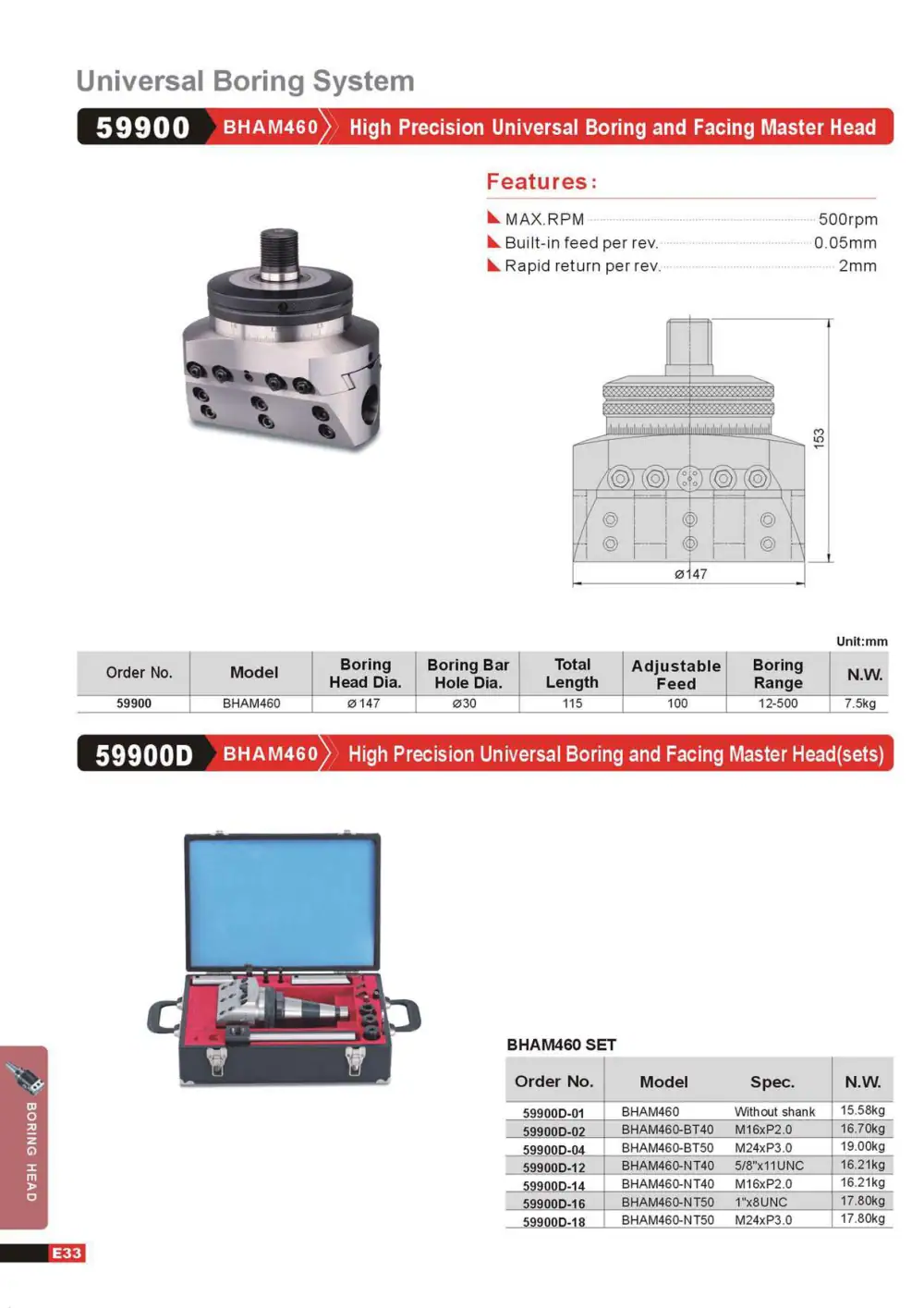

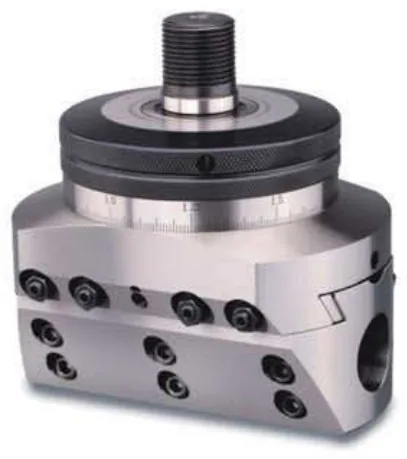

GIN TECH 59900 Високопрецизна универсална глава Master за разстъргване и челна обработка

Запитване

Макс. обороти 500rpm
Вградено подаване на оборот 0.05mm
Бързо връщане на оборот 2mm

(размерите са в mm)

Кат. №	Модел	Диаметър на разстъргващата глава	Диаметър на отвора за борщанга	Обща дължина	Регулируемо подаване	Обхват на разстъргване	Тегло	Добави
59900	BHAM460	Ø147	Ø30	115	100	12-500	7.5kg	+ Добави

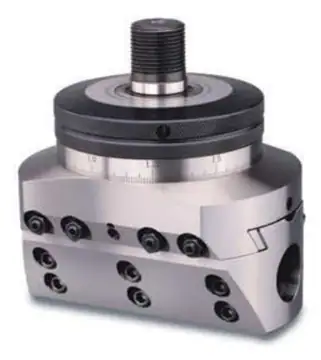

GIN TECH 59900D Високопрецизна универсална глава Master за разстъргване и челна обработка (комплекти)

Запитване

Комплект BHAM460

Кат. №	Модел	Спецификация	Тегло	Добави
59900D-01	BHAM460	Без опашка	15.58kg	+ Добави
59900D-02	BHAM460-BT40	M16xP2.0	16.70kg	+ Добави
59900D-04	BHAM460-BT50	M24xP3.0	19.00kg	+ Добави
59900D-12	BHAM460-NT40	5/8"x11UNC	16.21kg	+ Добави
59900D-14	BHAM460-NT40	M16xP2.0	16.21kg	+ Добави
59900D-16	BHAM460-NT50	1"x8UNC	17.80kg	+ Добави
59900D-18	BHAM460-NT50	M24xP3.0	17.80kg	+ Добави

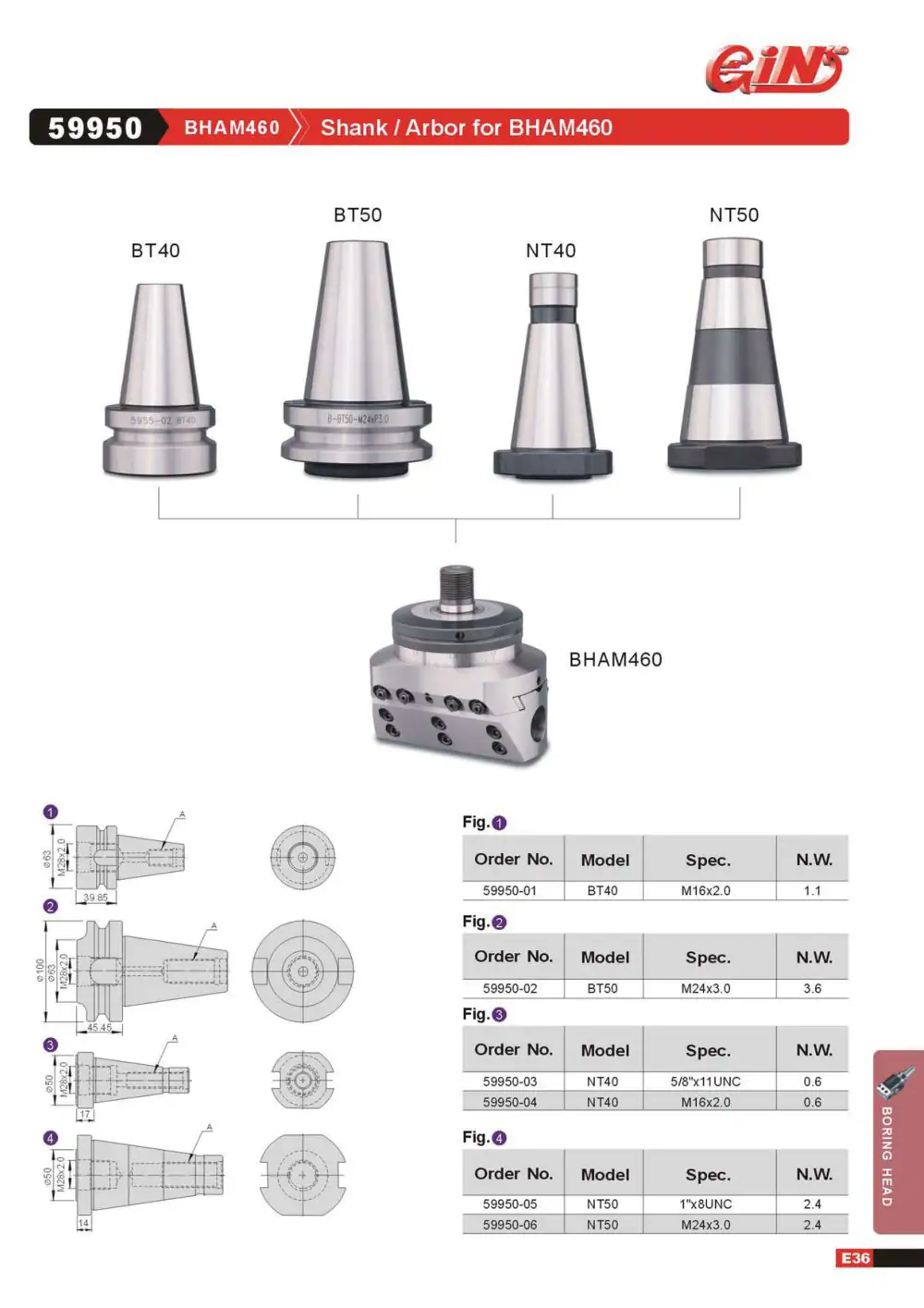

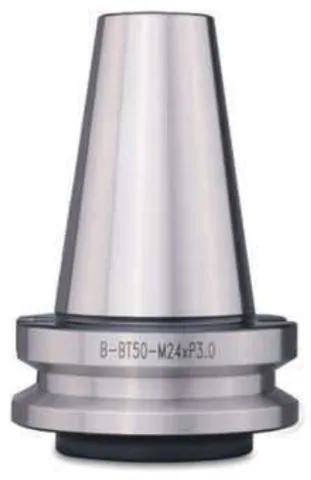

GIN TECH 59950 Опашка / дорник за BHAM460

Запитване

Фиг.1

Кат. №	Модел	Спецификация	Тегло	Добави
59950-01	BT40	M16x2.0	1.1	+ Добави

Фиг.2

Кат. №	Модел	Спецификация	Тегло	Добави
59950-02	BT50	M24x3.0	3.6	+ Добави

Фиг.3

Кат. №	Модел	Спецификация	Тегло	Добави
59950-03	NT40	5/8"x11UNC	0.6	+ Добави
59950-04	NT40	M16x2.0	0.6	+ Добави

Фиг.4

Кат. №	Модел	Спецификация	Тегло	Добави
59950-05	NT50	1"x8UNC	2.4	+ Добави
59950-06	NT50	M24x3.0	2.4	+ Добави

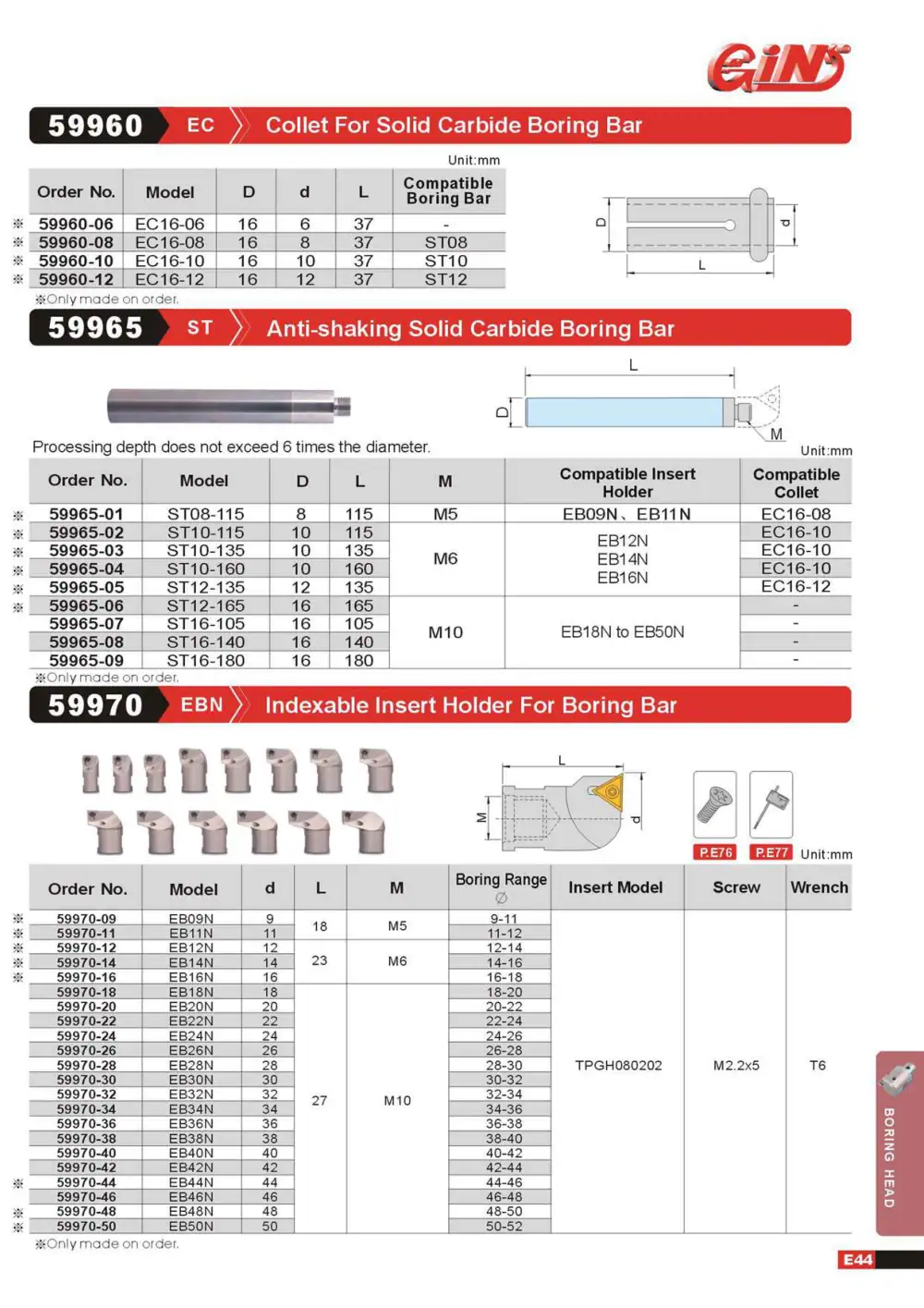

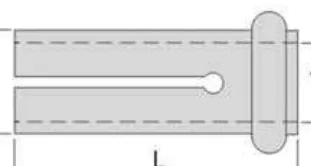

GIN TECH 59960 Цанга за монолитна твърдосплавна борщанга

Запитване

(размерите са в mm)

Кат. №	Модел	D	d	L	Съвместима борщанга	Добави
59960-06	EC16-06	16	6	37	-	+ Добави
59960-08	EC16-08	16	8	37	ST08	+ Добави
59960-10	EC16-10	16	10	37	ST10	+ Добави
59960-12	EC16-12	16	12	37	ST12	+ Добави

※Изработва се само по поръчка.
※ Маркирани каталожни номера: 59960-06, 59960-08, 59960-10, 59960-12

GIN TECH 59965 Антивибрационна монолитна твърдосплавна борщанга

Запитване

(размерите са в mm)

Кат. №	Модел	D	L	M	Съвместим държач за пластина	Съвместима цанга	Добави
59965-01	ST08-115	8	115	M5	EB09N, EB11N	EC16-08	+ Добави
59965-02	ST10-115	10	115	M6	EB12N EB14N EB16N	EC16-10	+ Добави
59965-03	ST10-135	10	135	M6	EB12N EB14N EB16N	EC16-10	+ Добави
59965-04	ST10-160	10	160	M6	EB12N EB14N EB16N	EC16-10	+ Добави
59965-05	ST12-135	12	135	M6	EB12N EB14N EB16N	EC16-12	+ Добави
59965-06	ST12-165	16	165	M10	EB18N to EB50N	-	+ Добави
59965-07	ST16-105	16	105	M10	EB18N to EB50N	-	+ Добави
59965-08	ST16-140	16	140	M10	EB18N to EB50N	-	+ Добави
59965-09	ST16-180	16	180	M10	EB18N to EB50N	-	+ Добави

Дълбочината на обработка не надвишава 6 пъти диаметъра.
※Изработва се само по поръчка.
※ Маркирани каталожни номера: 59965-01, 59965-02, 59965-03, 59965-04, 59965-05, 59965-06

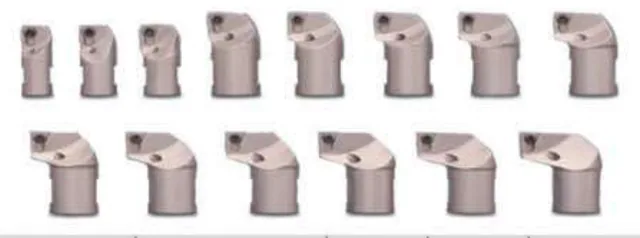

GIN TECH 59970 Държач за сменяеми пластини за борщанга

Запитване

(размерите са в mm)

Кат. №	Модел	d	L	M	Обхват на разстъргване Ø	Модел на пластината	Винт	Гаечен ключ	Добави
59970-09	EB09N	9	18	M5	9-11	TPGH080202	M2.2x5	T6	+ Добави
59970-11	EB11N	11	18	M5	11-12	TPGH080202	M2.2x5	T6	+ Добави
59970-12	EB12N	12	23	M6	12-14	TPGH080202	M2.2x5	T6	+ Добави
59970-14	EB14N	14	23	M6	14-16	TPGH080202	M2.2x5	T6	+ Добави
59970-16	EB16N	16	23	M6	16-18	TPGH080202	M2.2x5	T6	+ Добави
59970-18	EB18N	18	27	M10	18-20	TPGH080202	M2.2x5	T6	+ Добави
59970-20	EB20N	20	27	M10	20-22	TPGH080202	M2.2x5	T6	+ Добави
59970-22	EB22N	22	27	M10	22-24	TPGH080202	M2.2x5	T6	+ Добави
59970-24	EB24N	24	27	M10	24-26	TPGH080202	M2.2x5	T6	+ Добави
59970-26	EB26N	26	27	M10	26-28	TPGH080202	M2.2x5	T6	+ Добави
59970-28	EB28N	28	27	M10	28-30	TPGH080202	M2.2x5	T6	+ Добави
59970-30	EB30N	30	27	M10	30-32	TPGH080202	M2.2x5	T6	+ Добави
59970-32	EB32N	32	27	M10	32-34	TPGH080202	M2.2x5	T6	+ Добави
59970-34	EB34N	34	27	M10	34-36	TPGH080202	M2.2x5	T6	+ Добави
59970-36	EB36N	36	27	M10	36-38	TPGH080202	M2.2x5	T6	+ Добави
59970-38	EB38N	38	27	M10	38-40	TPGH080202	M2.2x5	T6	+ Добави
59970-40	EB40N	40	27	M10	40-42	TPGH080202	M2.2x5	T6	+ Добави
59970-42	EB42N	42	27	M10	42-44	TPGH080202	M2.2x5	T6	+ Добави
59970-44	EB44N	44	27	M10	44-46	TPGH080202	M2.2x5	T6	+ Добави
59970-46	EB46N	46	27	M10	46-48	TPGH080202	M2.2x5	T6	+ Добави
59970-48	EB48N	48	27	M10	48-50	TPGH080202	M2.2x5	T6	+ Добави
59970-50	EB50N	50	27	M10	50-52	TPGH080202	M2.2x5	T6	+ Добави

※Изработва се само по поръчка.
※ Маркирани каталожни номера: 59970-09, 59970-11, 59970-12, 59970-14, 59970-16, 59970-44, 59970-48, 59970-50

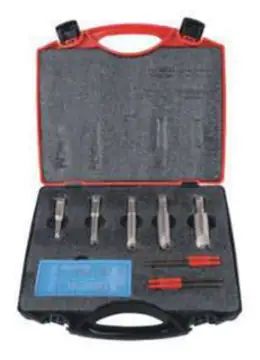

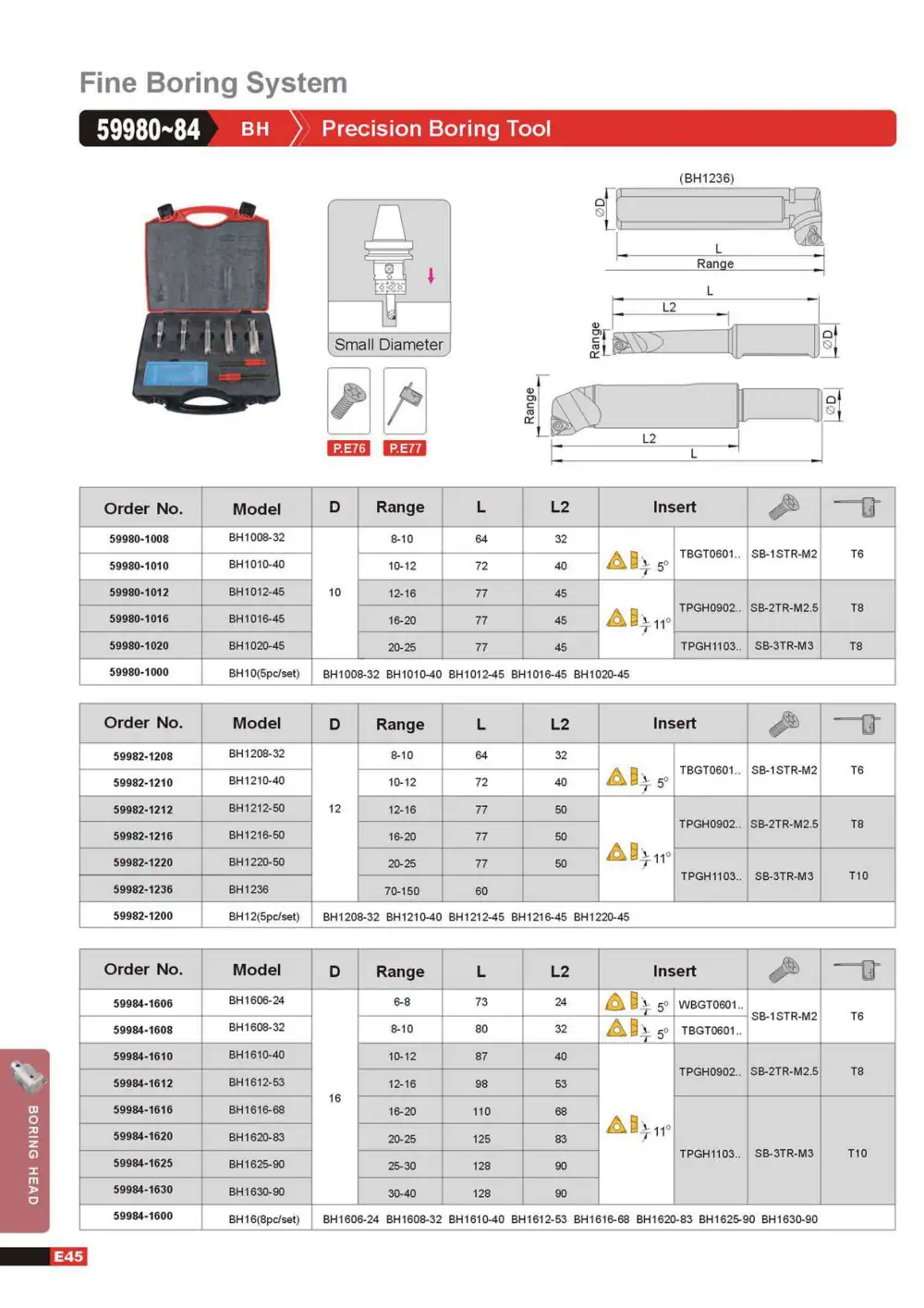

GIN TECH 59980~84 Прецизен разстъргващ инструмент

Запитване

Кат. №	Модел	D	Обхват	L	L2	Пластина	Винт	Гаечен ключ	Добави
59980-1008	BH1008-32	10	8-10	64	32	TBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59980-1010	BH1010-40	10	10-12	72	40	TBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59980-1012	BH1012-45	10	12-16	77	45	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59980-1016	BH1016-45	10	16-20	77	45	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59980-1020	BH1020-45	10	20-25	77	45	TPGH1103.. 11°	SB-3TR-M3	T8	+ Добави
59980-1000	BH10(5pc/set)								+ Добави

Кат. №	Модел	D	Обхват	L	L2	Пластина	Винт	Гаечен ключ	Добави
59982-1208	BH1208-32	12	8-10	64	32	TBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59982-1210	BH1210-40	12	10-12	72	40	TBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59982-1212	BH1212-50	12	12-16	77	50	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59982-1216	BH1216-50	12	16-20	77	50	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59982-1220	BH1220-50	12	20-25	77	50	TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59982-1236	BH1236	12	70-150	60		TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59982-1200	BH12(5pc/set)								+ Добави

Кат. №	Модел	D	Обхват	L	L2	Пластина	Винт	Гаечен ключ	Добави
59984-1606	BH1606-24	16	6-8	73	24	WBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59984-1608	BH1608-32	16	8-10	80	32	TBGT0601.. 5°	SB-1STR-M2	T6	+ Добави
59984-1610	BH1610-40	16	10-12	87	40	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59984-1612	BH1612-53	16	12-16	98	53	TPGH0902.. 11°	SB-2TR-M2.5	T8	+ Добави
59984-1616	BH1616-68	16	16-20	110	68	TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59984-1620	BH1620-83	16	20-25	125	83	TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59984-1625	BH1625-90	16	25-30	128	90	TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59984-1630	BH1630-90	16	30-40	128	90	TPGH1103.. 11°	SB-3TR-M3	T10	+ Добави
59984-1600	BH16(8pc/set)								+ Добави

Малък диаметър
59980-1000 BH10 (5 бр./комплект): BH1008-32 BH1010-40 BH1012-45 BH1016-45 BH1020-45
59982-1200 BH12 (5 бр./комплект): BH1208-32 BH1210-40 BH1212-45 BH1216-45 BH1220-45
59984-1600 BH16 (8 бр./комплект): BH1606-24 BH1608-32 BH1610-40 BH1612-53 BH1616-68 BH1620-83 BH1625-90 BH1630-90

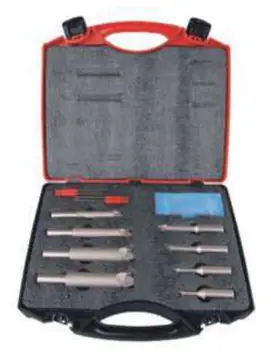

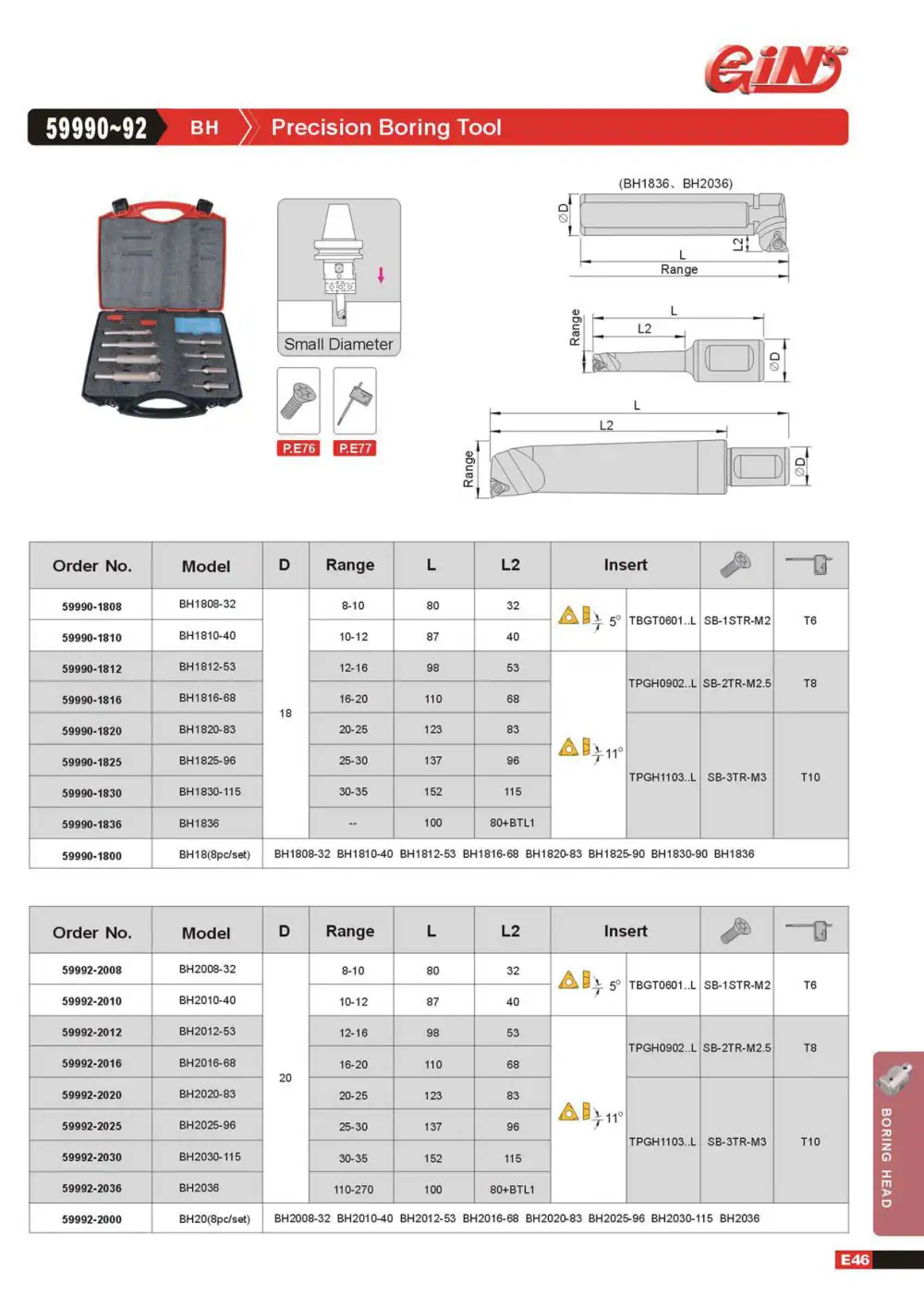

GIN TECH 59990~92 Прецизен разстъргващ инструмент

Запитване

Кат. №	Модел	D	Обхват	L	L2	Пластина	Винт	Гаечен ключ	Добави
59990-1808	BH1808-32	18	8-10	80	32	TBGT0601..L 5°	SB-1STR-M2	T6	+ Добави
59990-1810	BH1810-40	18	10-12	87	40	TBGT0601..L 5°	SB-1STR-M2	T6	+ Добави
59990-1812	BH1812-53	18	12-16	98	53	TPGH0902..L 11°	SB-2TR-M2.5	T8	+ Добави
59990-1816	BH1816-68	18	16-20	110	68	TPGH0902..L 11°	SB-2TR-M2.5	T8	+ Добави
59990-1820	BH1820-83	18	20-25	123	83	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59990-1825	BH1825-96	18	25-30	137	96	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59990-1830	BH1830-115	18	30-35	152	115	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59990-1836	BH1836	18	--	100	80+BTL1	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59990-1800	BH18(8pc/set)								+ Добави

Кат. №	Модел	D	Обхват	L	L2	Пластина	Винт	Гаечен ключ	Добави
59992-2008	BH2008-32	20	8-10	80	32	TBGT0601..L 5°	SB-1STR-M2	T6	+ Добави
59992-2010	BH2010-40	20	10-12	87	40	TBGT0601..L 5°	SB-1STR-M2	T6	+ Добави
59992-2012	BH2012-53	20	12-16	98	53	TPGH0902..L 11°	SB-2TR-M2.5	T8	+ Добави
59992-2016	BH2016-68	20	16-20	110	68	TPGH0902..L 11°	SB-2TR-M2.5	T8	+ Добави
59992-2020	BH2020-83	20	20-25	123	83	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59992-2025	BH2025-96	20	25-30	137	96	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59992-2030	BH2030-115	20	30-35	152	115	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59992-2036	BH2036	20	110-270	100	80+BTL1	TPGH1103..L 11°	SB-3TR-M3	T10	+ Добави
59992-2000	BH20(8pc/set)								+ Добави

(BH1836, BH2036)
Малък диаметър
59990-1800 BH18 (8 бр./комплект): BH1808-32 BH1810-40 BH1812-53 BH1816-68 BH1820-83 BH1825-90 BH1830-90 BH1836
59992-2000 BH20 (8 бр./комплект): BH2008-32 BH2010-40 BH2012-53 BH2016-68 BH2020-83 BH2025-96 BH2030-115 BH2036

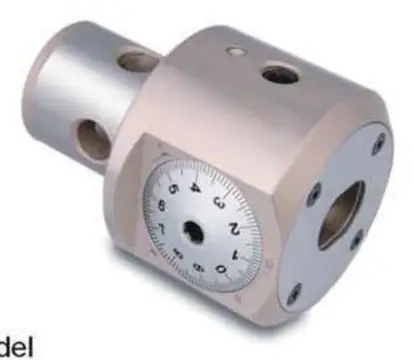

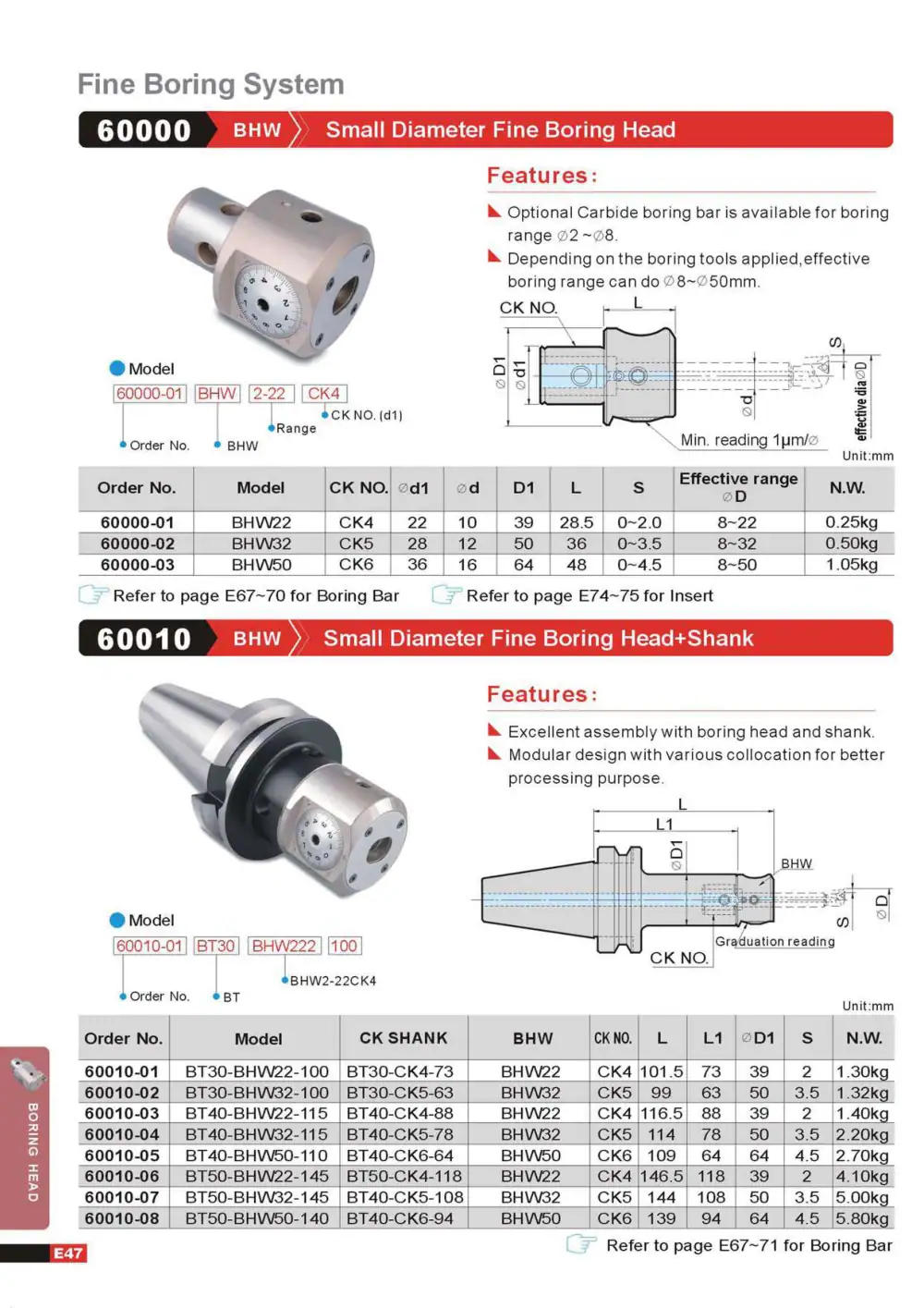

GIN TECH 60000 Глава за прецизно разстъргване с малък диаметър

Запитване

Като опция се предлага твърдосплавна борщанга за обхват на разстъргване Ø2~Ø8
В зависимост от използваните разстъргващи инструменти ефективният обхват на разстъргване може да бъде Ø8~Ø50mm

(размерите са в mm)

Кат. №	Модел	CK NO.	Ød1	Ød	D1	L	S	Ефективен обхват ØD	Тегло	Добави
60000-01	BHW22	CK4	22	10	39	28.5	0~2.0	8~22	0.25kg	+ Добави
60000-02	BHW32	CK5	28	12	50	36	0~3.5	8~32	0.50kg	+ Добави
60000-03	BHW50	CK6	36	16	64	48	0~4.5	8~50	1.05kg	+ Добави

Модел: 60000-01 BHW 2-22 CK4 (Кат. № / BHW / Обхват / CK № (d1))
Мин. отчитане 1μm/Ø
За борщанги вж. стр. E67~70
За пластини вж. стр. E74~75

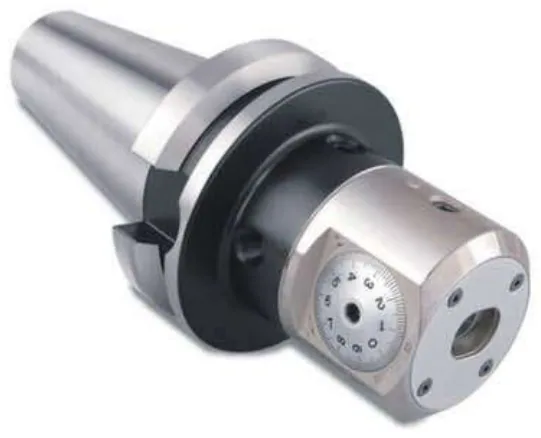

GIN TECH 60010 Глава за прецизно разстъргване с малък диаметър + опашка

Запитване

Отлично съединение между разстъргващата глава и опашката
Модулна конструкция с различни комбинации за по-добра обработка

(размерите са в mm)

Кат. №	Модел	Опашка CK	BHW	CK NO.	L	L1	ØD1	S	Тегло	Добави
60010-01	BT30-BHW22-100	BT30-CK4-73	BHW22	CK4	101.5	73	39	2	1.30kg	+ Добави
60010-02	BT30-BHW32-100	BT30-CK5-63	BHW32	CK5	99	63	50	3.5	1.32kg	+ Добави
60010-03	BT40-BHW22-115	BT40-CK4-88	BHW22	CK4	116.5	88	39	2	1.40kg	+ Добави
60010-04	BT40-BHW32-115	BT40-CK5-78	BHW32	CK5	114	78	50	3.5	2.20kg	+ Добави
60010-05	BT40-BHW50-110	BT40-CK6-64	BHW50	CK6	109	64	64	4.5	2.70kg	+ Добави
60010-06	BT50-BHW22-145	BT50-CK4-118	BHW22	CK4	146.5	118	39	2	4.10kg	+ Добави
60010-07	BT50-BHW32-145	BT40-CK5-108	BHW32	CK5	144	108	50	3.5	5.00kg	+ Добави
60010-08	BT50-BHW50-140	BT40-CK6-94	BHW50	CK6	139	94	64	4.5	5.80kg	+ Добави

Модел: 60010-01 BT30 BHW222 100 (Кат. № / BT / BHW2-22CK4)
Отчитане по скалата
За борщанги вж. стр. E67~71

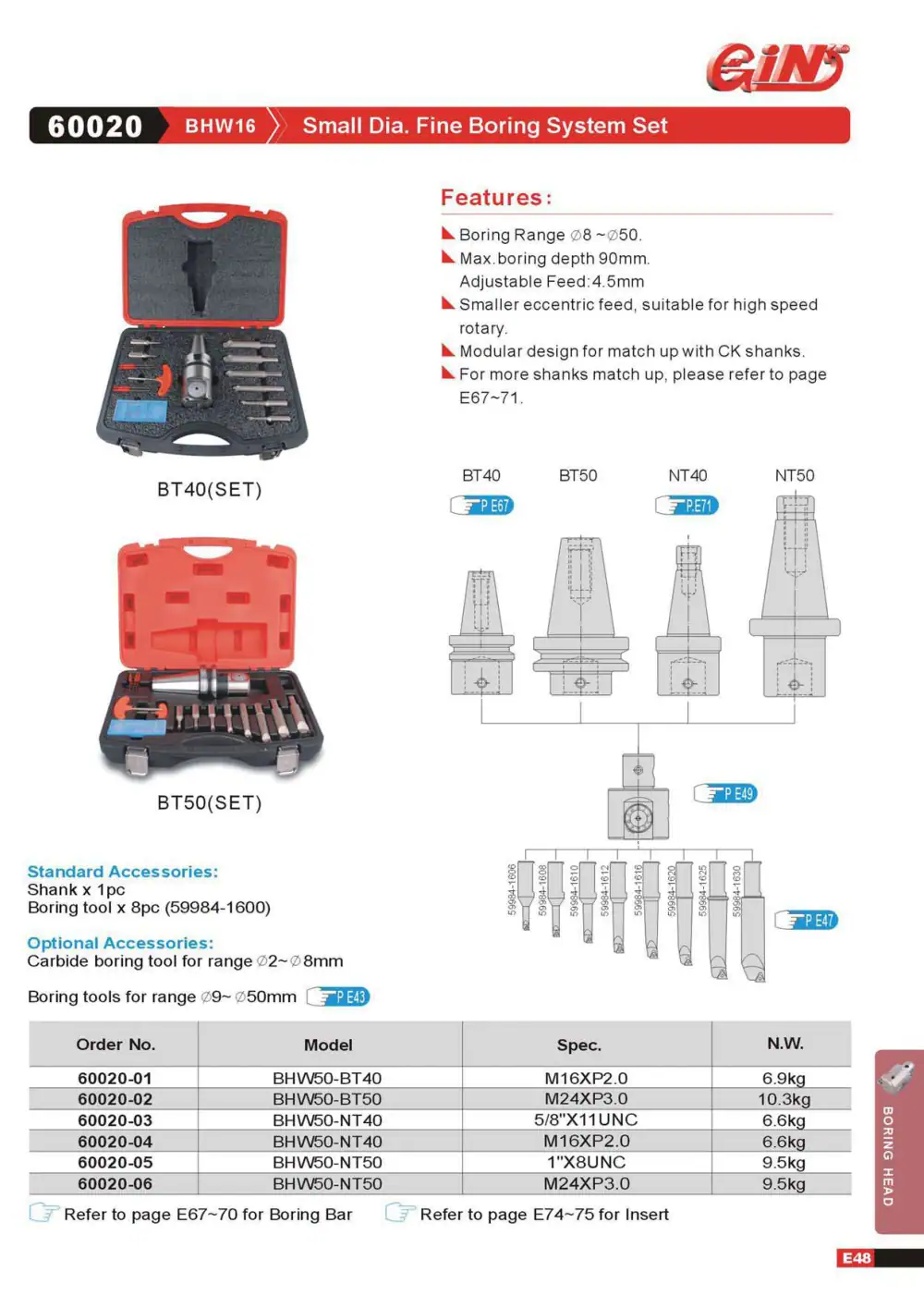

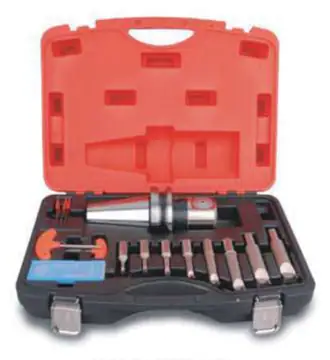

GIN TECH 60020 Комплект система за прецизно разстъргване с малък диаметър

Запитване

Обхват на разстъргване Ø8 ~Ø50
Макс. дълбочина на разстъргване 90mm. Регулируемо подаване: 4.5mm
По-малко ексцентрично подаване, подходящо за високи обороти
Модулна конструкция за комбиниране с опашки CK
За повече комбинации с опашки вижте стр. E67~71

Кат. №	Модел	Спецификация	Тегло	Добави
60020-01	BHW50-BT40	M16XP2.0	6.9kg	+ Добави
60020-02	BHW50-BT50	M24XP3.0	10.3kg	+ Добави
60020-03	BHW50-NT40	5/8"X11UNC	6.6kg	+ Добави
60020-04	BHW50-NT40	M16XP2.0	6.6kg	+ Добави
60020-05	BHW50-NT50	1"X8UNC	9.5kg	+ Добави
60020-06	BHW50-NT50	M24XP3.0	9.5kg	+ Добави

Стандартни принадлежности: Опашка x 1 бр.
Стандартни принадлежности: Разстъргващ нож x 8 бр. (59984-1600)
Допълнителни принадлежности: Твърдосплавен разстъргващ нож за обхват Ø2~Ø8mm
Разстъргващи ножове за обхват Ø9~Ø50mm, стр. E43
59984-1606, 59984-1608, 59984-1610, 59984-1612, 59984-1616, 59984-1620, 59984-1625, 59984-1630
За борщанги вж. стр. E67~70
За пластини вж. стр. E74~75

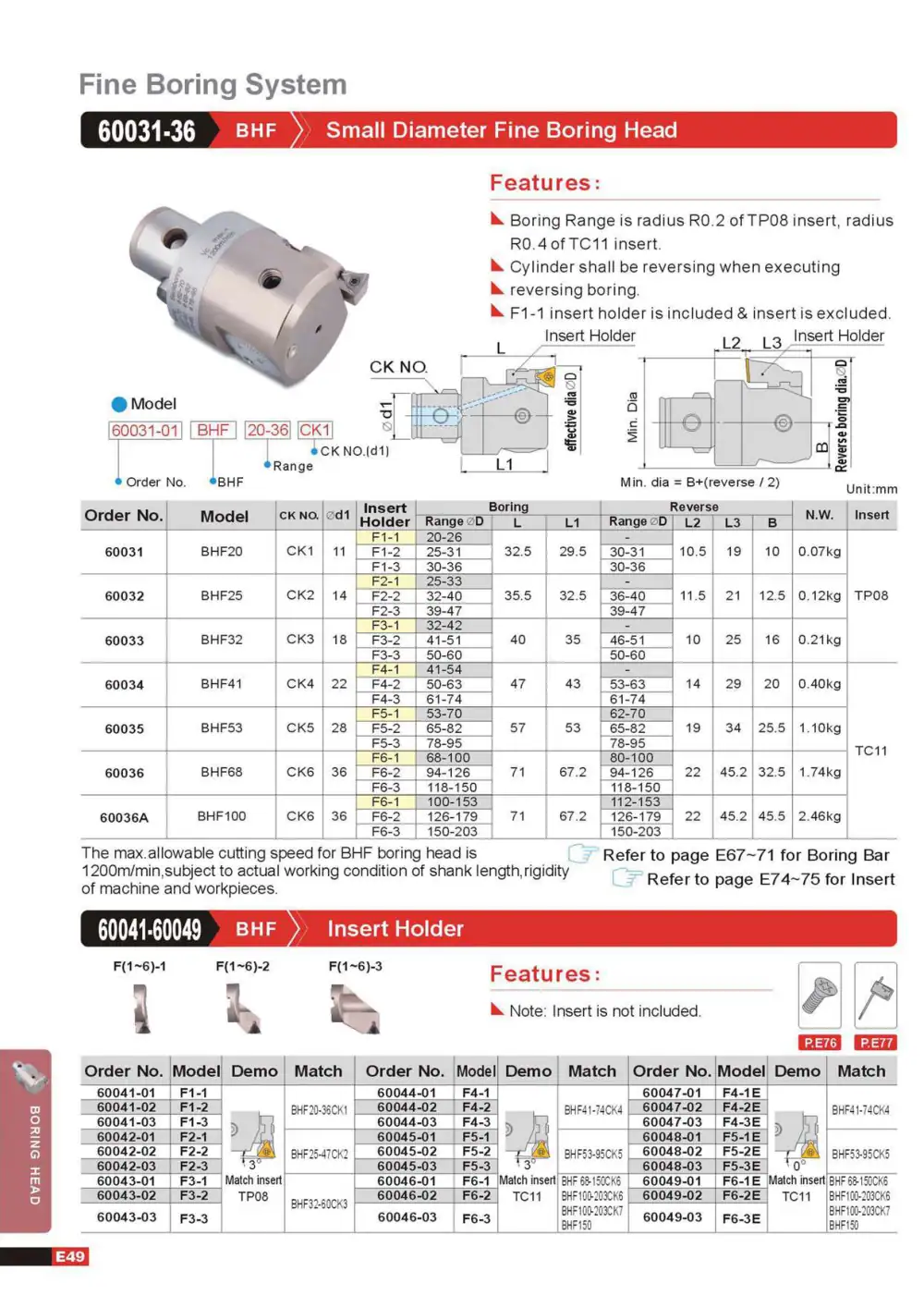

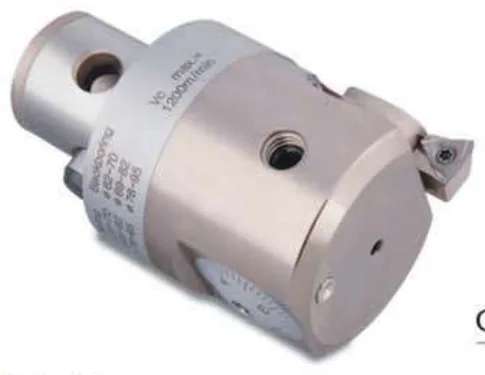

GIN TECH 60031-36 Глава за прецизно разстъргване с малък диаметър

Запитване

Обхватът на разстъргване е с радиус R0.2 за пластина TP08 и радиус R0.4 за пластина TC11
Цилиндърът трябва да се обърне при изпълнение на
обратно разстъргване
Държачът за пластина F1-1 е включен, пластината не е включена

(размерите са в mm)

Кат. №	Модел	CK NO.	Ød1	Държач за пластина	Обхват на разстъргване ØD	Разстъргване L	Разстъргване L1	Обратен обхват ØD	Обратно L2	Обратно L3	Обратно B	Тегло	Пластина	Добави
60031	BHF20	CK1	11	F1-1	20-26	32.5	29.5	-	10.5	19	10	0.07kg	TP08	+ Добави
60031	BHF20	CK1	11	F1-2	25-31	32.5	29.5	30-31	10.5	19	10	0.07kg	TP08	+ Добави
60031	BHF20	CK1	11	F1-3	30-36	32.5	29.5	30-36	10.5	19	10	0.07kg	TP08	+ Добави
60032	BHF25	CK2	14	F2-1	25-33	35.5	32.5	-	11.5	21	12.5	0.12kg	TP08	+ Добави
60032	BHF25	CK2	14	F2-2	32-40	35.5	32.5	36-40	11.5	21	12.5	0.12kg	TP08	+ Добави
60032	BHF25	CK2	14	F2-3	39-47	35.5	32.5	39-47	11.5	21	12.5	0.12kg	TP08	+ Добави
60033	BHF32	CK3	18	F3-1	32-42	40	35	-	10	25	16	0.21kg	TP08	+ Добави
60033	BHF32	CK3	18	F3-2	41-51	40	35	46-51	10	25	16	0.21kg	TP08	+ Добави
60033	BHF32	CK3	18	F3-3	50-60	40	35	50-60	10	25	16	0.21kg	TP08	+ Добави
60034	BHF41	CK4	22	F4-1	41-54	47	43	-	14	29	20	0.40kg	TC11	+ Добави
60034	BHF41	CK4	22	F4-2	50-63	47	43	53-63	14	29	20	0.40kg	TC11	+ Добави
60034	BHF41	CK4	22	F4-3	61-74	47	43	61-74	14	29	20	0.40kg	TC11	+ Добави
60035	BHF53	CK5	28	F5-1	53-70	57	53	62-70	19	34	25.5	1.10kg	TC11	+ Добави
60035	BHF53	CK5	28	F5-2	65-82	57	53	65-82	19	34	25.5	1.10kg	TC11	+ Добави
60035	BHF53	CK5	28	F5-3	78-95	57	53	78-95	19	34	25.5	1.10kg	TC11	+ Добави
60036	BHF68	CK6	36	F6-1	68-100	71	67.2	80-100	22	45.2	32.5	1.74kg	TC11	+ Добави
60036	BHF68	CK6	36	F6-2	94-126	71	67.2	94-126	22	45.2	32.5	1.74kg	TC11	+ Добави
60036	BHF68	CK6	36	F6-3	118-150	71	67.2	118-150	22	45.2	32.5	1.74kg	TC11	+ Добави
60036A	BHF100	CK6	36	F6-1	100-153	71	67.2	112-153	22	45.2	45.5	2.46kg	TC11	+ Добави
60036A	BHF100	CK6	36	F6-2	126-179	71	67.2	126-179	22	45.2	45.5	2.46kg	TC11	+ Добави
60036A	BHF100	CK6	36	F6-3	150-203	71	67.2	150-203	22	45.2	45.5	2.46kg	TC11	+ Добави

Модел: 60031-01 BHF 20-36 CK1 (Кат. № / BHF / Обхват / CK № (d1))
Мин. диаметър = B+(обратно / 2)
Максимално допустимата скорост на рязане за разстъргваща глава BHF е 1200m/min и зависи от реалните условия на работа: дължина на опашката, коравина на машината и на детайлите.
За борщанги вж. стр. E67~71
За пластини вж. стр. E74~75

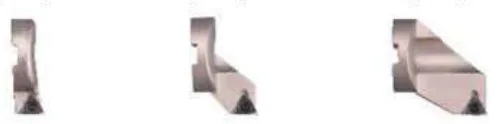

GIN TECH 60041-60049 Държач за пластина

Запитване

Забележка: Пластината не е включена

Кат. №	Модел	Демо	Подходящ	Добави
60041-01	F1-1	3° съвместима пластина TP08	BHF20-36CK1	+ Добави
60041-02	F1-2	3° съвместима пластина TP08	BHF20-36CK1	+ Добави
60041-03	F1-3	3° съвместима пластина TP08	BHF20-36CK1	+ Добави
60042-01	F2-1	3° съвместима пластина TP08	BHF25-47CK2	+ Добави
60042-02	F2-2	3° съвместима пластина TP08	BHF25-47CK2	+ Добави
60042-03	F2-3	3° съвместима пластина TP08	BHF25-47CK2	+ Добави
60043-01	F3-1	3° съвместима пластина TP08	BHF32-60CK3	+ Добави
60043-02	F3-2	3° съвместима пластина TP08	BHF32-60CK3	+ Добави
60043-03	F3-3	3° съвместима пластина TP08	BHF32-60CK3	+ Добави

Кат. №	Модел	Демо	Подходящ	Добави
60044-01	F4-1	3° съвместима пластина TC11	BHF41-74CK4	+ Добави
60044-02	F4-2	3° съвместима пластина TC11	BHF41-74CK4	+ Добави
60044-03	F4-3	3° съвместима пластина TC11	BHF41-74CK4	+ Добави
60045-01	F5-1	3° съвместима пластина TC11	BHF53-95CK5	+ Добави
60045-02	F5-2	3° съвместима пластина TC11	BHF53-95CK5	+ Добави
60045-03	F5-3	3° съвместима пластина TC11	BHF53-95CK5	+ Добави
60046-01	F6-1	3° съвместима пластина TC11	BHF 68-150CK6	+ Добави
60046-02	F6-2	3° съвместима пластина TC11	BHF100-203CK6	+ Добави
60046-03	F6-3	3° съвместима пластина TC11	BHF100-203CK7 BHF150	+ Добави

Кат. №	Модел	Демо	Подходящ	Добави
60047-01	F4-1E	0° съвместима пластина TC11	BHF41-74CK4	+ Добави
60047-02	F4-2E	0° съвместима пластина TC11	BHF41-74CK4	+ Добави
60047-03	F4-3E	0° съвместима пластина TC11	BHF41-74CK4	+ Добави
60048-01	F5-1E	0° съвместима пластина TC11	BHF53-95CK5	+ Добави
60048-02	F5-2E	0° съвместима пластина TC11	BHF53-95CK5	+ Добави
60048-03	F5-3E	0° съвместима пластина TC11	BHF53-95CK5	+ Добави
60049-01	F6-1E	0° съвместима пластина TC11	BHF 68-150CK6	+ Добави
60049-02	F6-2E	0° съвместима пластина TC11	BHF100-203CK6	+ Добави
60049-03	F6-3E	0° съвместима пластина TC11	BHF100-203CK7 BHF150	+ Добави

F(1~6)-1
F(1~6)-2
F(1~6)-3

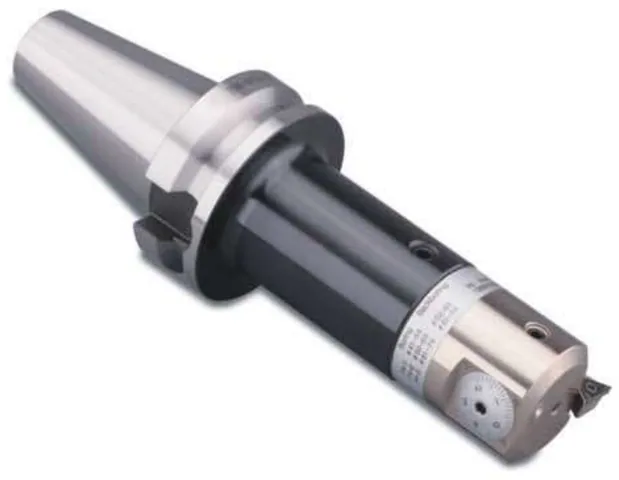

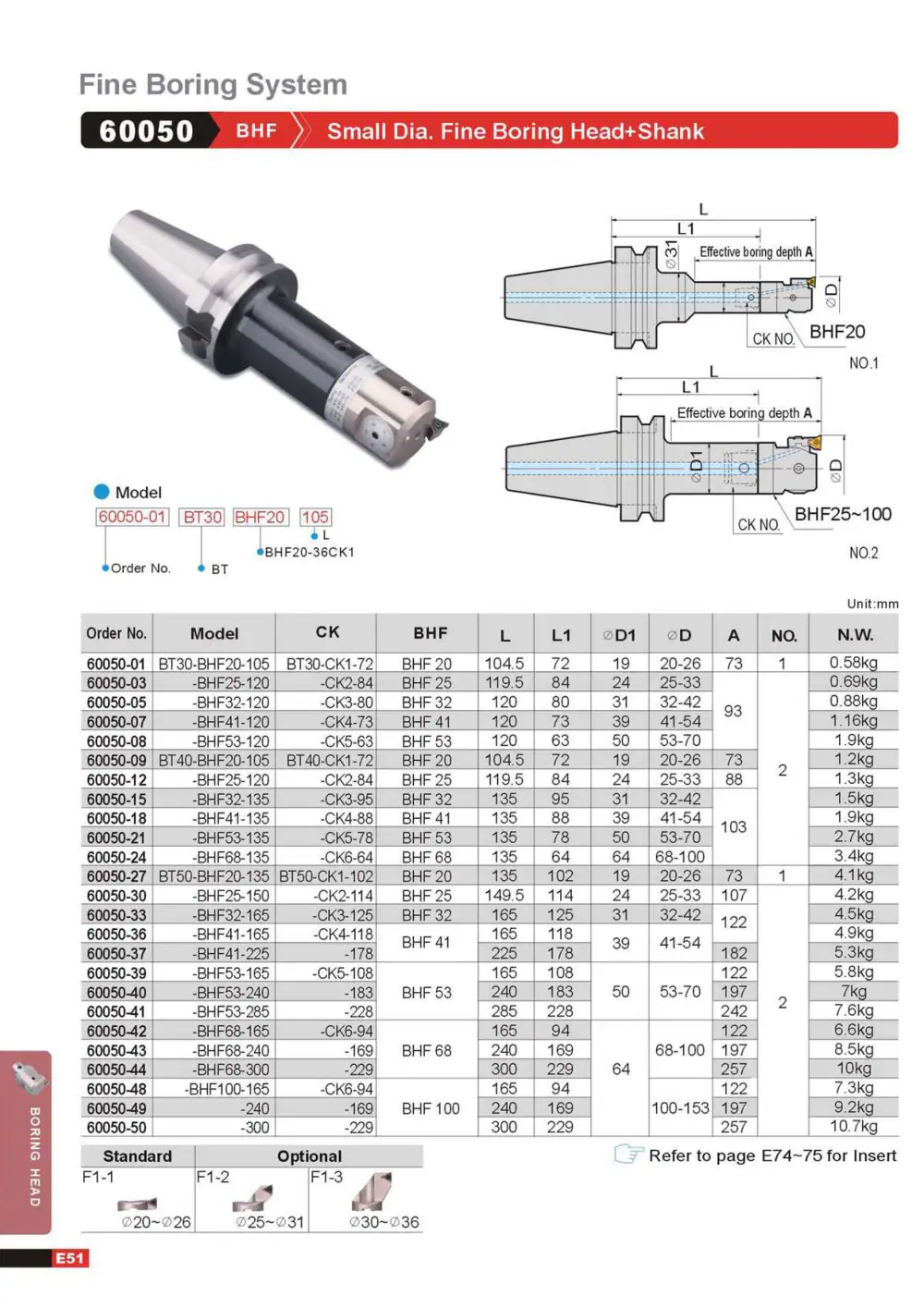

GIN TECH 60050 Глава за прецизно разстъргване с малък диаметър + опашка

Запитване

(размерите са в mm)

Кат. №	Модел	CK	BHF	L	L1	ØD1	ØD	A	NO.	Тегло	Добави
60050-01	BT30-BHF20-105	BT30-CK1-72	BHF 20	104.5	72	19	20-26	73	1	0.58kg	+ Добави
60050-03	-BHF25-120	-CK2-84	BHF 25	119.5	84	24	25-33	93	2	0.69kg	+ Добави
60050-05	-BHF32-120	-CK3-80	BHF 32	120	80	31	32-42	93	2	0.88kg	+ Добави
60050-07	-BHF41-120	-CK4-73	BHF 41	120	73	39	41-54	93	2	1.16kg	+ Добави
60050-08	-BHF53-120	-CK5-63	BHF 53	120	63	50	53-70	93	2	1.9kg	+ Добави
60050-09	BT40-BHF20-105	BT40-CK1-72	BHF 20	104.5	72	19	20-26	73	2	1.2kg	+ Добави
60050-12	-BHF25-120	-CK2-84	BHF 25	119.5	84	24	25-33	88	2	1.3kg	+ Добави
60050-15	-BHF32-135	-CK3-95	BHF 32	135	95	31	32-42	103	2	1.5kg	+ Добави
60050-18	-BHF41-135	-CK4-88	BHF 41	135	88	39	41-54	103	2	1.9kg	+ Добави
60050-21	-BHF53-135	-CK5-78	BHF 53	135	78	50	53-70	103	2	2.7kg	+ Добави
60050-24	-BHF68-135	-CK6-64	BHF 68	135	64	64	68-100	103	2	3.4kg	+ Добави
60050-27	BT50-BHF20-135	BT50-CK1-102	BHF 20	135	102	19	20-26	73	1	4.1kg	+ Добави
60050-30	-BHF25-150	-CK2-114	BHF 25	149.5	114	24	25-33	107	2	4.2kg	+ Добави
60050-33	-BHF32-165	-CK3-125	BHF 32	165	125	31	32-42	122	2	4.5kg	+ Добави
60050-36	-BHF41-165	-CK4-118	BHF 41	165	118	39	41-54	122	2	4.9kg	+ Добави
60050-37	-BHF41-225	-178	BHF 41	225	178	39	41-54	182	2	5.3kg	+ Добави
60050-39	-BHF53-165	-CK5-108	BHF 53	165	108	50	53-70	122	2	5.8kg	+ Добави
60050-40	-BHF53-240	-183	BHF 53	240	183	50	53-70	197	2	7kg	+ Добави
60050-41	-BHF53-285	-228	BHF 53	285	228	50	53-70	242	2	7.6kg	+ Добави
60050-42	-BHF68-165	-CK6-94	BHF 68	165	94	64	68-100	122	2	6.6kg	+ Добави
60050-43	-BHF68-240	-169	BHF 68	240	169	64	68-100	197	2	8.5kg	+ Добави
60050-44	-BHF68-300	-229	BHF 68	300	229	64	68-100	257	2	10kg	+ Добави
60050-48	-BHF100-165	-CK6-94	BHF 100	165	94	64	100-153	122	2	7.3kg	+ Добави
60050-49	-240	-169	BHF 100	240	169	64	100-153	197	2	9.2kg	+ Добави
60050-50	-300	-229	BHF 100	300	229	64	100-153	257	2	10.7kg	+ Добави

Стандартно	По избор	По избор
F1-1	F1-2	F1-3
Ø20~Ø26	Ø25~Ø31	Ø30~Ø36

Модел: 60050-01 BT30 BHF20 105 (Кат. № / BT / L) BHF20-36CK1
NO.2 BHF25~100
Ефективна дълбочина на разстъргване A
За пластини вж. стр. E74~75

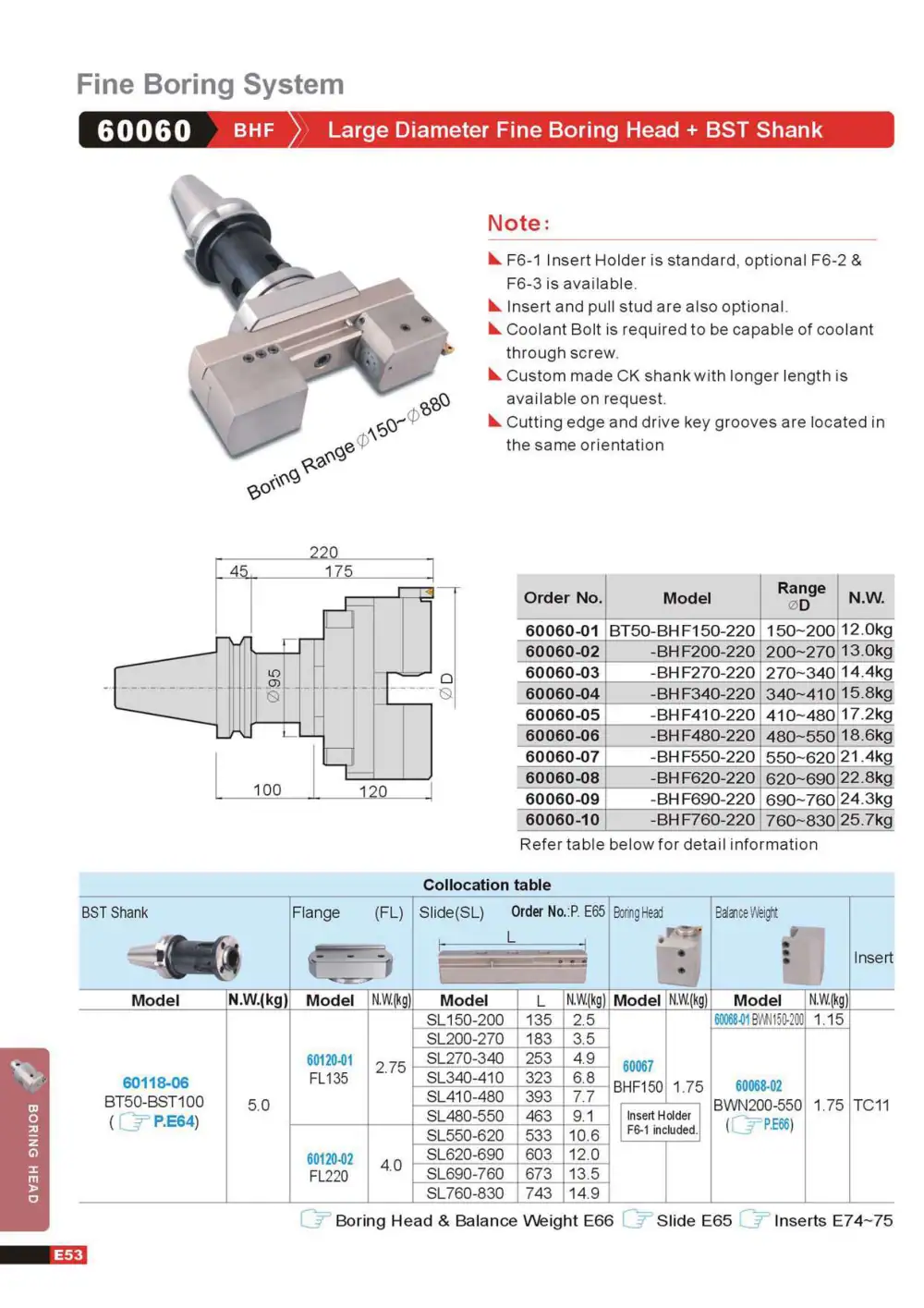

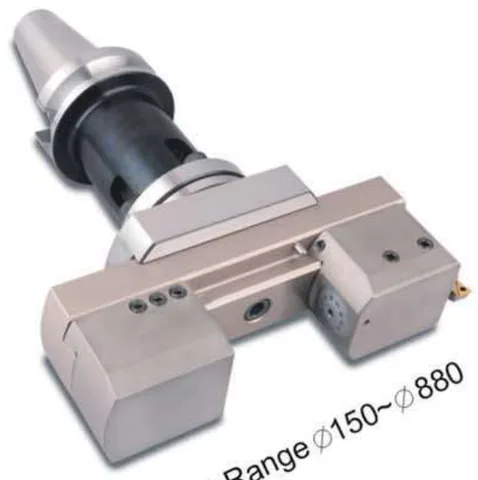

GIN TECH 60060 Глава за прецизно разстъргване с голям диаметър + опашка BST

Запитване

Кат. №	Модел	Обхват ØD	Тегло	Добави
60060-01	BT50-BHF150-220	150~200	12.0kg	+ Добави
60060-02	-BHF200-220	200~270	13.0kg	+ Добави
60060-03	-BHF270-220	270~340	14.4kg	+ Добави
60060-04	-BHF340-220	340~410	15.8kg	+ Добави
60060-05	-BHF410-220	410~480	17.2kg	+ Добави
60060-06	-BHF480-220	480~550	18.6kg	+ Добави
60060-07	-BHF550-220	550~620	21.4kg	+ Добави
60060-08	-BHF620-220	620~690	22.8kg	+ Добави
60060-09	-BHF690-220	690~760	24.3kg	+ Добави
60060-10	-BHF760-220	760~830	25.7kg	+ Добави

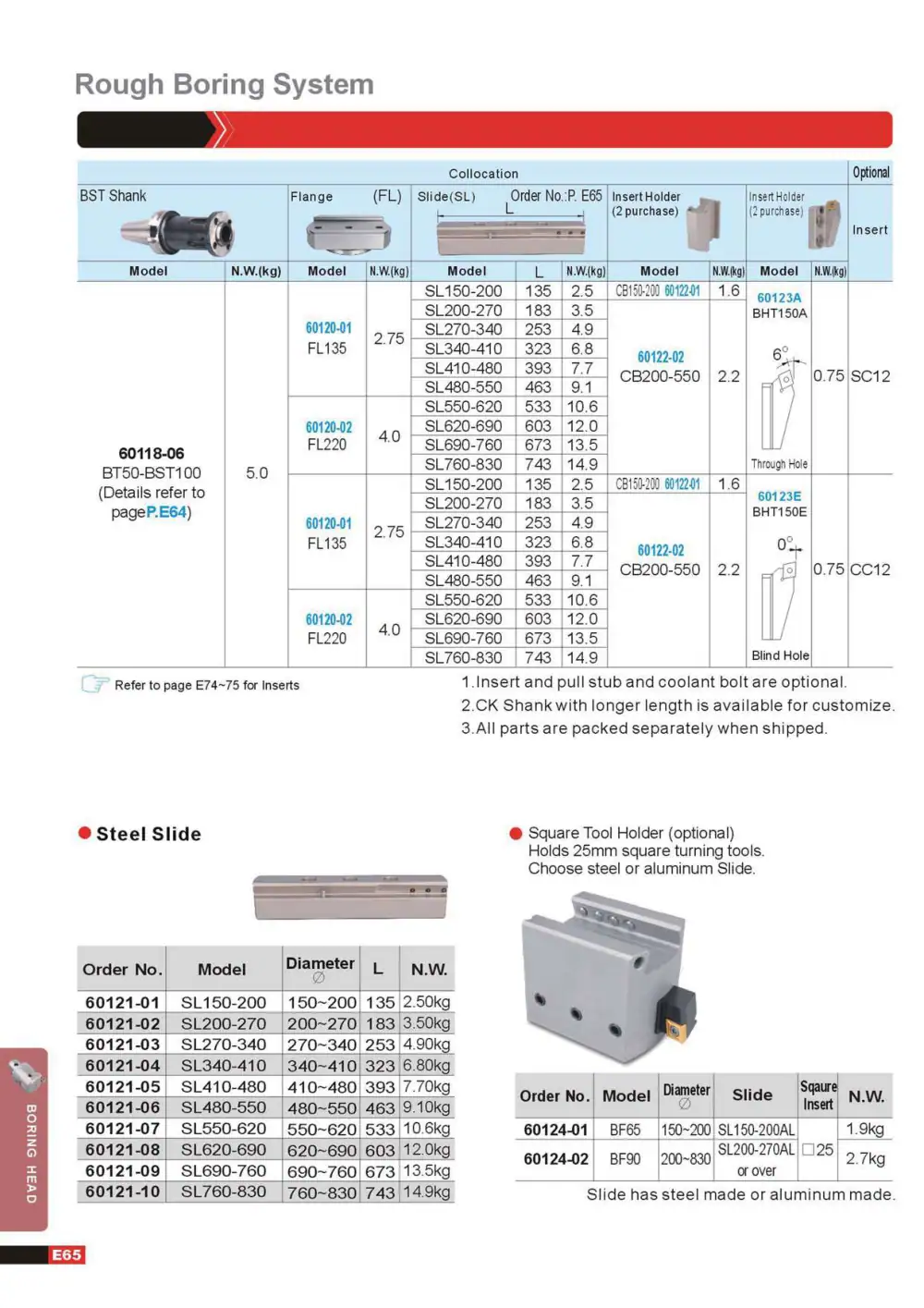

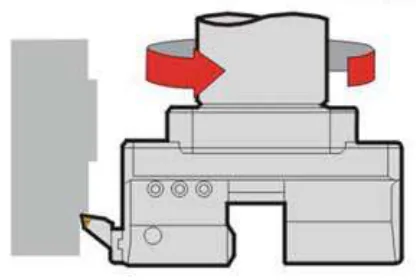

Таблица за съчетаване

Модел опашка BST	Тегло опашка BST (kg)	Модел фланец (FL)	Тегло фланец (FL) (kg)	Модел плъзгач (SL)	Плъзгач (SL) L	Тегло плъзгач (SL) (kg)	Модел разстъргваща глава	Тегло разстъргваща глава (kg)	Модел противотежест	Тегло противотежест (kg)	Пластина
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL150-200	135	2.5	60067 BHF150	1.75	60068-01 BWN150-200	1.15	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL200-270	183	3.5	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL270-340	253	4.9	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL340-410	323	6.8	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL410-480	393	7.7	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-01 FL135	2.75	SL480-550	463	9.1	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-02 FL220	4.0	SL550-620	533	10.6	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-02 FL220	4.0	SL620-690	603	12.0	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-02 FL220	4.0	SL690-760	673	13.5	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11
60118-06 BT50-BST100 (P.E64)	5.0	60120-02 FL220	4.0	SL760-830	743	14.9	60067 BHF150	1.75	60068-02 BWN200-550 (P.E66)	1.75	TC11

Държачът за пластина F6-1 е стандартен, по избор са налични F6-2 и F6-3.
Пластината и затягащият болт (пул-стъд) също са по избор.
За подаване на охлаждаща течност през винта е необходим болт за охлаждане.
По заявка се предлага изработена по поръчка CK опашка с по-голяма дължина.
Режещият ръб и каналите за водещата шпонка са ориентирани в една и съща посока
Обхват на разстъргване Ø150~Ø880
За подробна информация вж. таблицата по-долу

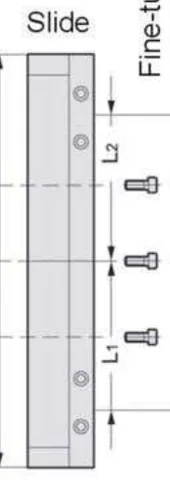

Плъзгач (SL), кат. №: стр. E65

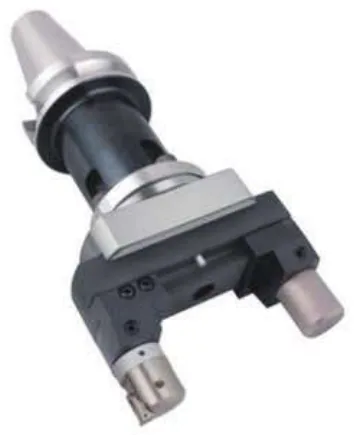

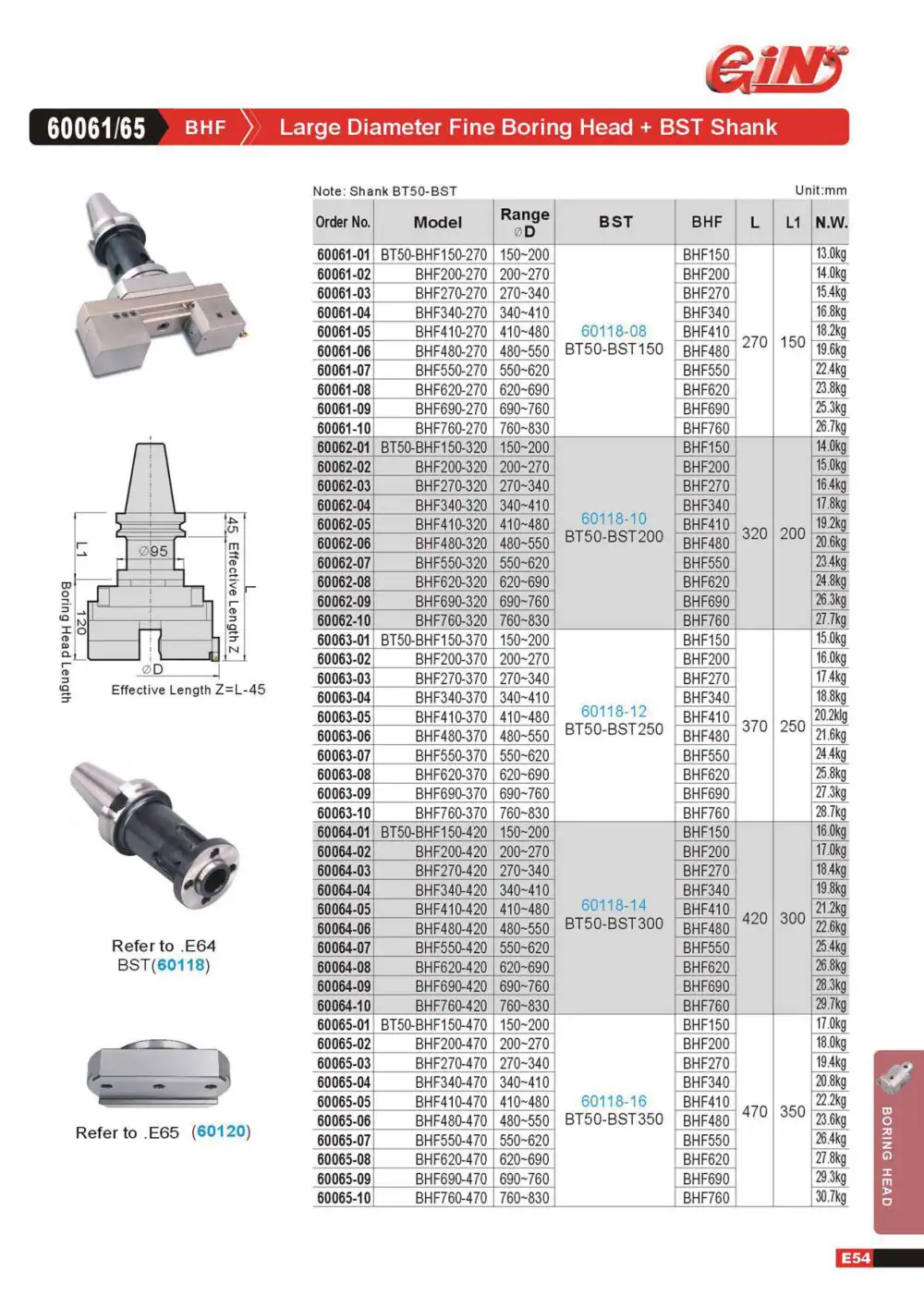

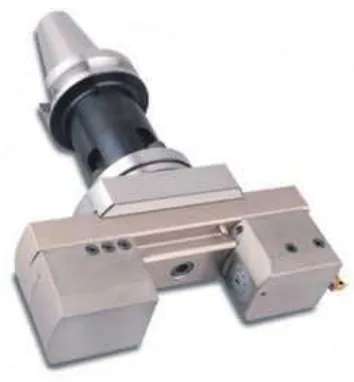

GIN TECH 60061/65 Глава за прецизно разстъргване с голям диаметър + опашка BST

Запитване

(размерите са в mm)

Кат. №	Модел	Обхват ØD	BST	BHF	L	L1	Тегло	Добави
60061-01	BT50-BHF150-270	150~200	60118-08 BT50-BST150	BHF150	270	150	13.0kg	+ Добави
60061-02	BHF200-270	200~270	60118-08 BT50-BST150	BHF200	270	150	14.0kg	+ Добави
60061-03	BHF270-270	270~340	60118-08 BT50-BST150	BHF270	270	150	15.4kg	+ Добави
60061-04	BHF340-270	340~410	60118-08 BT50-BST150	BHF340	270	150	16.8kg	+ Добави
60061-05	BHF410-270	410~480	60118-08 BT50-BST150	BHF410	270	150	18.2kg	+ Добави
60061-06	BHF480-270	480~550	60118-08 BT50-BST150	BHF480	270	150	19.6kg	+ Добави
60061-07	BHF550-270	550~620	60118-08 BT50-BST150	BHF550	270	150	22.4kg	+ Добави
60061-08	BHF620-270	620~690	60118-08 BT50-BST150	BHF620	270	150	23.8kg	+ Добави
60061-09	BHF690-270	690~760	60118-08 BT50-BST150	BHF690	270	150	25.3kg	+ Добави
60061-10	BHF760-270	760~830	60118-08 BT50-BST150	BHF760	270	150	26.7kg	+ Добави
60062-01	BT50-BHF150-320	150~200	60118-10 BT50-BST200	BHF150	320	200	14.0kg	+ Добави
60062-02	BHF200-320	200~270	60118-10 BT50-BST200	BHF200	320	200	15.0kg	+ Добави
60062-03	BHF270-320	270~340	60118-10 BT50-BST200	BHF270	320	200	16.4kg	+ Добави
60062-04	BHF340-320	340~410	60118-10 BT50-BST200	BHF340	320	200	17.8kg	+ Добави
60062-05	BHF410-320	410~480	60118-10 BT50-BST200	BHF410	320	200	19.2kg	+ Добави
60062-06	BHF480-320	480~550	60118-10 BT50-BST200	BHF480	320	200	20.6kg	+ Добави
60062-07	BHF550-320	550~620	60118-10 BT50-BST200	BHF550	320	200	23.4kg	+ Добави
60062-08	BHF620-320	620~690	60118-10 BT50-BST200	BHF620	320	200	24.8kg	+ Добави
60062-09	BHF690-320	690~760	60118-10 BT50-BST200	BHF690	320	200	26.3kg	+ Добави
60062-10	BHF760-320	760~830	60118-10 BT50-BST200	BHF760	320	200	27.7kg	+ Добави
60063-01	BT50-BHF150-370	150~200	60118-12 BT50-BST250	BHF150	370	250	15.0kg	+ Добави
60063-02	BHF200-370	200~270	60118-12 BT50-BST250	BHF200	370	250	16.0kg	+ Добави
60063-03	BHF270-370	270~340	60118-12 BT50-BST250	BHF270	370	250	17.4kg	+ Добави
60063-04	BHF340-370	340~410	60118-12 BT50-BST250	BHF340	370	250	18.8kg	+ Добави
60063-05	BHF410-370	410~480	60118-12 BT50-BST250	BHF410	370	250	20.2klg	+ Добави
60063-06	BHF480-370	480~550	60118-12 BT50-BST250	BHF480	370	250	21.6kg	+ Добави
60063-07	BHF550-370	550~620	60118-12 BT50-BST250	BHF550	370	250	24.4kg	+ Добави
60063-08	BHF620-370	620~690	60118-12 BT50-BST250	BHF620	370	250	25.8kg	+ Добави
60063-09	BHF690-370	690~760	60118-12 BT50-BST250	BHF690	370	250	27.3kg	+ Добави
60063-10	BHF760-370	760~830	60118-12 BT50-BST250	BHF760	370	250	28.7kg	+ Добави
60064-01	BT50-BHF150-420	150~200	60118-14 BT50-BST300	BHF150	420	300	16.0kg	+ Добави
60064-02	BHF200-420	200~270	60118-14 BT50-BST300	BHF200	420	300	17.0kg	+ Добави
60064-03	BHF270-420	270~340	60118-14 BT50-BST300	BHF270	420	300	18.4kg	+ Добави
60064-04	BHF340-420	340~410	60118-14 BT50-BST300	BHF340	420	300	19.8kg	+ Добави
60064-05	BHF410-420	410~480	60118-14 BT50-BST300	BHF410	420	300	21.2kg	+ Добави
60064-06	BHF480-420	480~550	60118-14 BT50-BST300	BHF480	420	300	22.6kg	+ Добави
60064-07	BHF550-420	550~620	60118-14 BT50-BST300	BHF550	420	300	25.4kg	+ Добави
60064-08	BHF620-420	620~690	60118-14 BT50-BST300	BHF620	420	300	26.8kg	+ Добави
60064-09	BHF690-420	690~760	60118-14 BT50-BST300	BHF690	420	300	28.3kg	+ Добави
60064-10	BHF760-420	760~830	60118-14 BT50-BST300	BHF760	420	300	29.7kg	+ Добави
60065-01	BT50-BHF150-470	150~200	60118-16 BT50-BST350	BHF150	470	350	17.0kg	+ Добави
60065-02	BHF200-470	200~270	60118-16 BT50-BST350	BHF200	470	350	18.0kg	+ Добави
60065-03	BHF270-470	270~340	60118-16 BT50-BST350	BHF270	470	350	19.4kg	+ Добави
60065-04	BHF340-470	340~410	60118-16 BT50-BST350	BHF340	470	350	20.8kg	+ Добави
60065-05	BHF410-470	410~480	60118-16 BT50-BST350	BHF410	470	350	22.2kg	+ Добави
60065-06	BHF480-470	480~550	60118-16 BT50-BST350	BHF480	470	350	23.6kg	+ Добави
60065-07	BHF550-470	550~620	60118-16 BT50-BST350	BHF550	470	350	26.4kg	+ Добави
60065-08	BHF620-470	620~690	60118-16 BT50-BST350	BHF620	470	350	27.8kg	+ Добави
60065-09	BHF690-470	690~760	60118-16 BT50-BST350	BHF690	470	350	29.3kg	+ Добави
60065-10	BHF760-470	760~830	60118-16 BT50-BST350	BHF760	470	350	30.7kg	+ Добави

Забележка: Опашка BT50-BST
Ефективна дължина Z=L-45
Вж. стр. E64 BST (60118)
Вж. стр. E65 (60120)

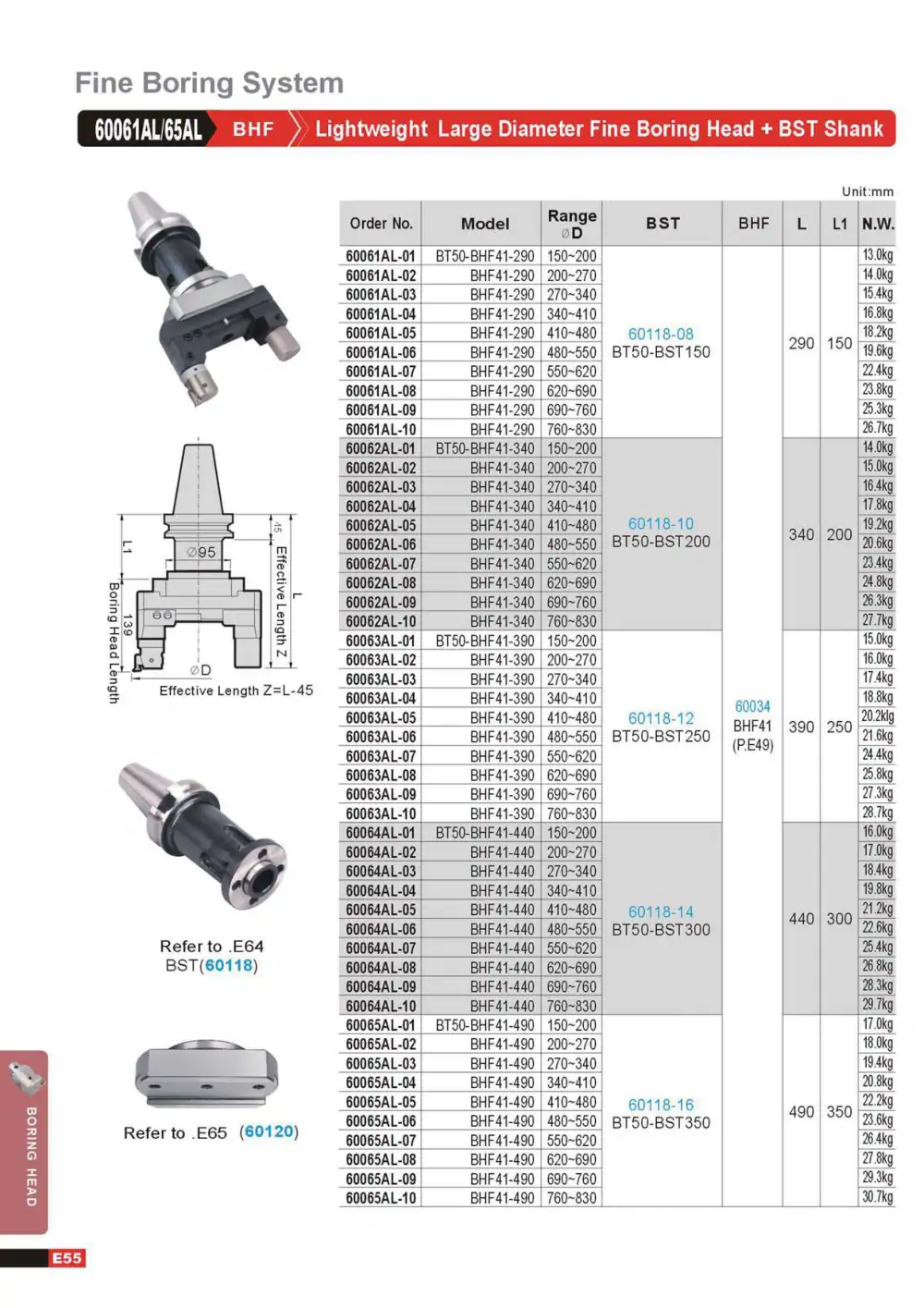

GIN TECH 60061AL/65AL Олекотена глава за прецизно разстъргване с голям диаметър + опашка BST

Запитване

(размерите са в mm)

Кат. №	Модел	Обхват ØD	BST	BHF	L	L1	Тегло	Добави
60061AL-01	BT50-BHF41-290	150~200	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	13.0kg	+ Добави
60061AL-02	BHF41-290	200~270	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	14.0kg	+ Добави
60061AL-03	BHF41-290	270~340	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	15.4kg	+ Добави
60061AL-04	BHF41-290	340~410	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	16.8kg	+ Добави
60061AL-05	BHF41-290	410~480	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	18.2kg	+ Добави
60061AL-06	BHF41-290	480~550	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	19.6kg	+ Добави
60061AL-07	BHF41-290	550~620	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	22.4kg	+ Добави
60061AL-08	BHF41-290	620~690	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	23.8kg	+ Добави
60061AL-09	BHF41-290	690~760	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	25.3kg	+ Добави
60061AL-10	BHF41-290	760~830	60118-08 BT50-BST150	60034 BHF41 (P.E49)	290	150	26.7kg	+ Добави
60062AL-01	BT50-BHF41-340	150~200	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	14.0kg	+ Добави
60062AL-02	BHF41-340	200~270	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	15.0kg	+ Добави
60062AL-03	BHF41-340	270~340	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	16.4kg	+ Добави
60062AL-04	BHF41-340	340~410	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	17.8kg	+ Добави
60062AL-05	BHF41-340	410~480	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	19.2kg	+ Добави
60062AL-06	BHF41-340	480~550	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	20.6kg	+ Добави
60062AL-07	BHF41-340	550~620	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	23.4kg	+ Добави
60062AL-08	BHF41-340	620~690	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	24.8kg	+ Добави
60062AL-09	BHF41-340	690~760	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	26.3kg	+ Добави
60062AL-10	BHF41-340	760~830	60118-10 BT50-BST200	60034 BHF41 (P.E49)	340	200	27.7kg	+ Добави
60063AL-01	BT50-BHF41-390	150~200	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	15.0kg	+ Добави
60063AL-02	BHF41-390	200~270	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	16.0kg	+ Добави
60063AL-03	BHF41-390	270~340	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	17.4kg	+ Добави
60063AL-04	BHF41-390	340~410	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	18.8kg	+ Добави
60063AL-05	BHF41-390	410~480	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	20.2klg	+ Добави
60063AL-06	BHF41-390	480~550	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	21.6kg	+ Добави
60063AL-07	BHF41-390	550~620	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	24.4kg	+ Добави
60063AL-08	BHF41-390	620~690	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	25.8kg	+ Добави
60063AL-09	BHF41-390	690~760	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	27.3kg	+ Добави
60063AL-10	BHF41-390	760~830	60118-12 BT50-BST250	60034 BHF41 (P.E49)	390	250	28.7kg	+ Добави
60064AL-01	BT50-BHF41-440	150~200	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	16.0kg	+ Добави
60064AL-02	BHF41-440	200~270	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	17.0kg	+ Добави
60064AL-03	BHF41-440	270~340	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	18.4kg	+ Добави
60064AL-04	BHF41-440	340~410	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	19.8kg	+ Добави
60064AL-05	BHF41-440	410~480	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	21.2kg	+ Добави
60064AL-06	BHF41-440	480~550	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	22.6kg	+ Добави
60064AL-07	BHF41-440	550~620	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	25.4kg	+ Добави
60064AL-08	BHF41-440	620~690	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	26.8kg	+ Добави
60064AL-09	BHF41-440	690~760	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	28.3kg	+ Добави
60064AL-10	BHF41-440	760~830	60118-14 BT50-BST300	60034 BHF41 (P.E49)	440	300	29.7kg	+ Добави
60065AL-01	BT50-BHF41-490	150~200	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	17.0kg	+ Добави
60065AL-02	BHF41-490	200~270	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	18.0kg	+ Добави
60065AL-03	BHF41-490	270~340	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	19.4kg	+ Добави
60065AL-04	BHF41-490	340~410	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	20.8kg	+ Добави
60065AL-05	BHF41-490	410~480	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	22.2kg	+ Добави
60065AL-06	BHF41-490	480~550	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	23.6kg	+ Добави
60065AL-07	BHF41-490	550~620	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	26.4kg	+ Добави
60065AL-08	BHF41-490	620~690	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	27.8kg	+ Добави
60065AL-09	BHF41-490	690~760	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	29.3kg	+ Добави
60065AL-10	BHF41-490	760~830	60118-16 BT50-BST350	60034 BHF41 (P.E49)	490	350	30.7kg	+ Добави

Ефективна дължина Z=L-45
Вж. стр. E64 BST (60118)
Вж. стр. E65 (60120)

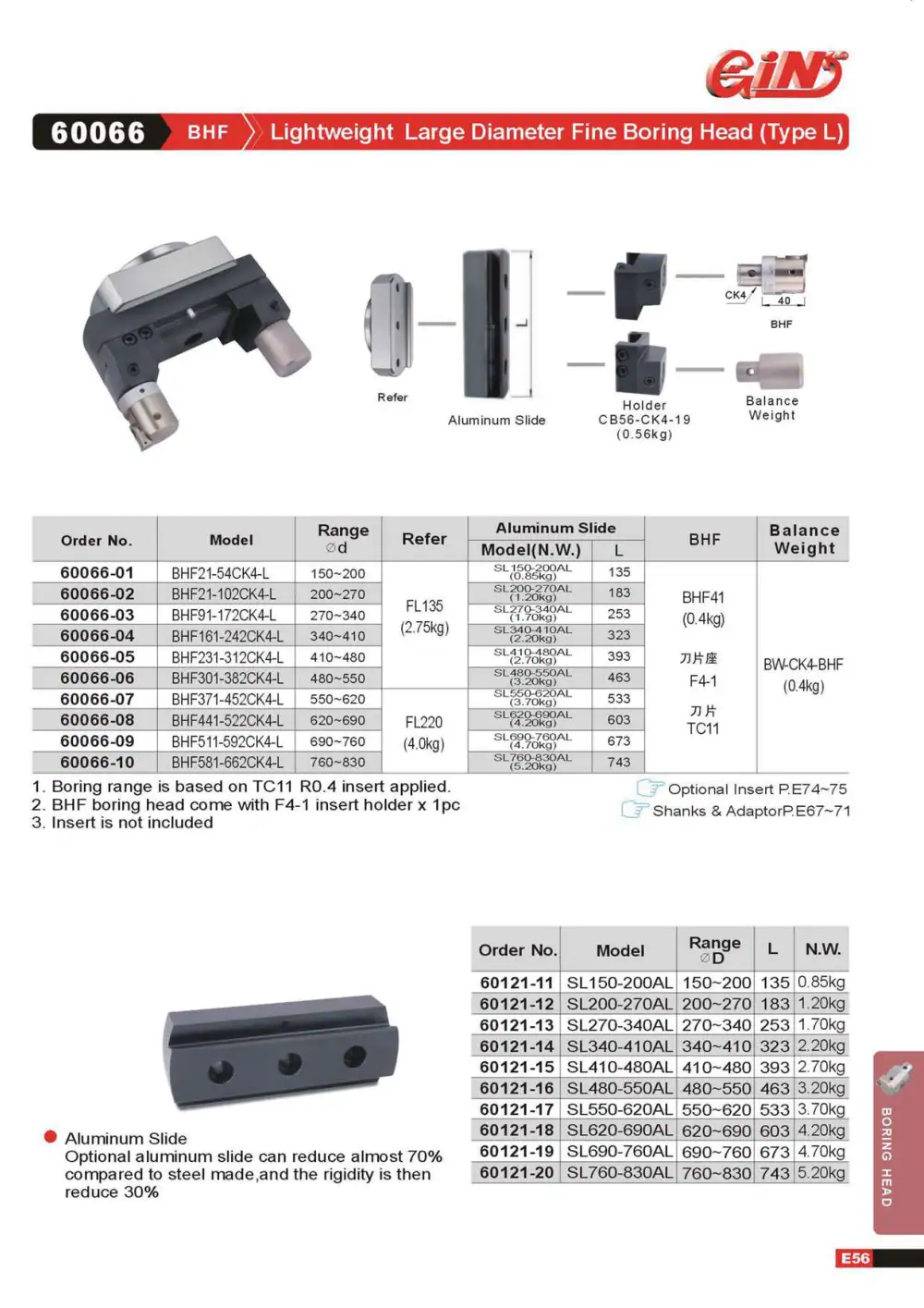

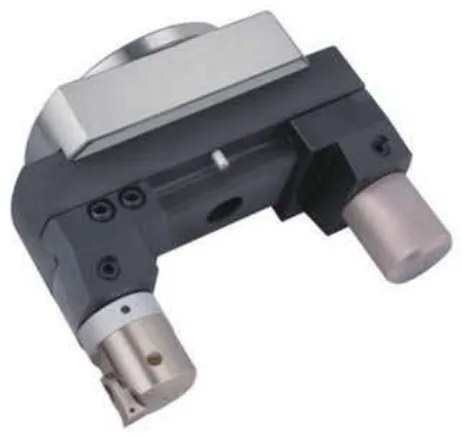

GIN TECH 60066 Олекотена глава за прецизно разстъргване с голям диаметър (тип L)

Запитване

(размерите са в mm)

Кат. №	Модел	Обхват Ød	Вж.	Модел алуминиев плъзгач (тегло)	Алуминиев плъзгач L	BHF	Противотежест	Добави
60066-01	BHF21-54CK4-L	150~200	FL135 (2.75kg)	SL150-200AL (0.85kg)	135	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-02	BHF21-102CK4-L	200~270	FL135 (2.75kg)	SL200-270AL (1.20kg)	183	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-03	BHF91-172CK4-L	270~340	FL135 (2.75kg)	SL270-340AL (1.70kg)	253	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-04	BHF161-242CK4-L	340~410	FL135 (2.75kg)	SL340-410AL (2.20kg)	323	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-05	BHF231-312CK4-L	410~480	FL135 (2.75kg)	SL410-480AL (2.70kg)	393	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-06	BHF301-382CK4-L	480~550	FL135 (2.75kg)	SL480-550AL (3.20kg)	463	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-07	BHF371-452CK4-L	550~620	FL220 (4.0kg)	SL550-620AL (3.70kg)	533	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-08	BHF441-522CK4-L	620~690	FL220 (4.0kg)	SL620-690AL (4.20kg)	603	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-09	BHF511-592CK4-L	690~760	FL220 (4.0kg)	SL690-760AL (4.70kg)	673	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60066-10	BHF581-662CK4-L	760~830	FL220 (4.0kg)	SL760-830AL (5.20kg)	743	BHF41 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват ØD	L	Тегло	Добави
60121-11	SL150-200AL	150~200	135	0.85kg	+ Добави
60121-12	SL200-270AL	200~270	183	1.20kg	+ Добави
60121-13	SL270-340AL	270~340	253	1.70kg	+ Добави
60121-14	SL340-410AL	340~410	323	2.20kg	+ Добави
60121-15	SL410-480AL	410~480	393	2.70kg	+ Добави
60121-16	SL480-550AL	480~550	463	3.20kg	+ Добави
60121-17	SL550-620AL	550~620	533	3.70kg	+ Добави
60121-18	SL620-690AL	620~690	603	4.20kg	+ Добави
60121-19	SL690-760AL	690~760	673	4.70kg	+ Добави
60121-20	SL760-830AL	760~830	743	5.20kg	+ Добави

1. Обхватът на разстъргване е изчислен при използване на пластина TC11 R0.4.
2. Разстъргващата глава BHF се доставя с 1 бр. държач за пластина F4-1
3. Пластината не е включена
Пластина по избор, стр. E74~75
Опашки и адаптери, стр. E67~71
Държач CB56-CK4-19 (0.56kg)
Алуминиев плъзгач: допълнителният алуминиев плъзгач намалява теглото с почти 70% в сравнение със стоманения, а коравината намалява с 30%

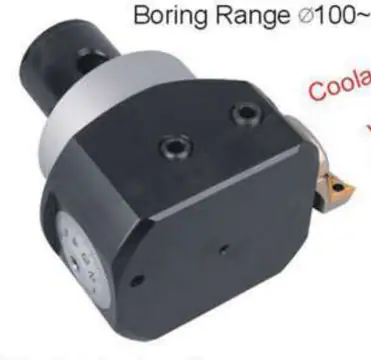

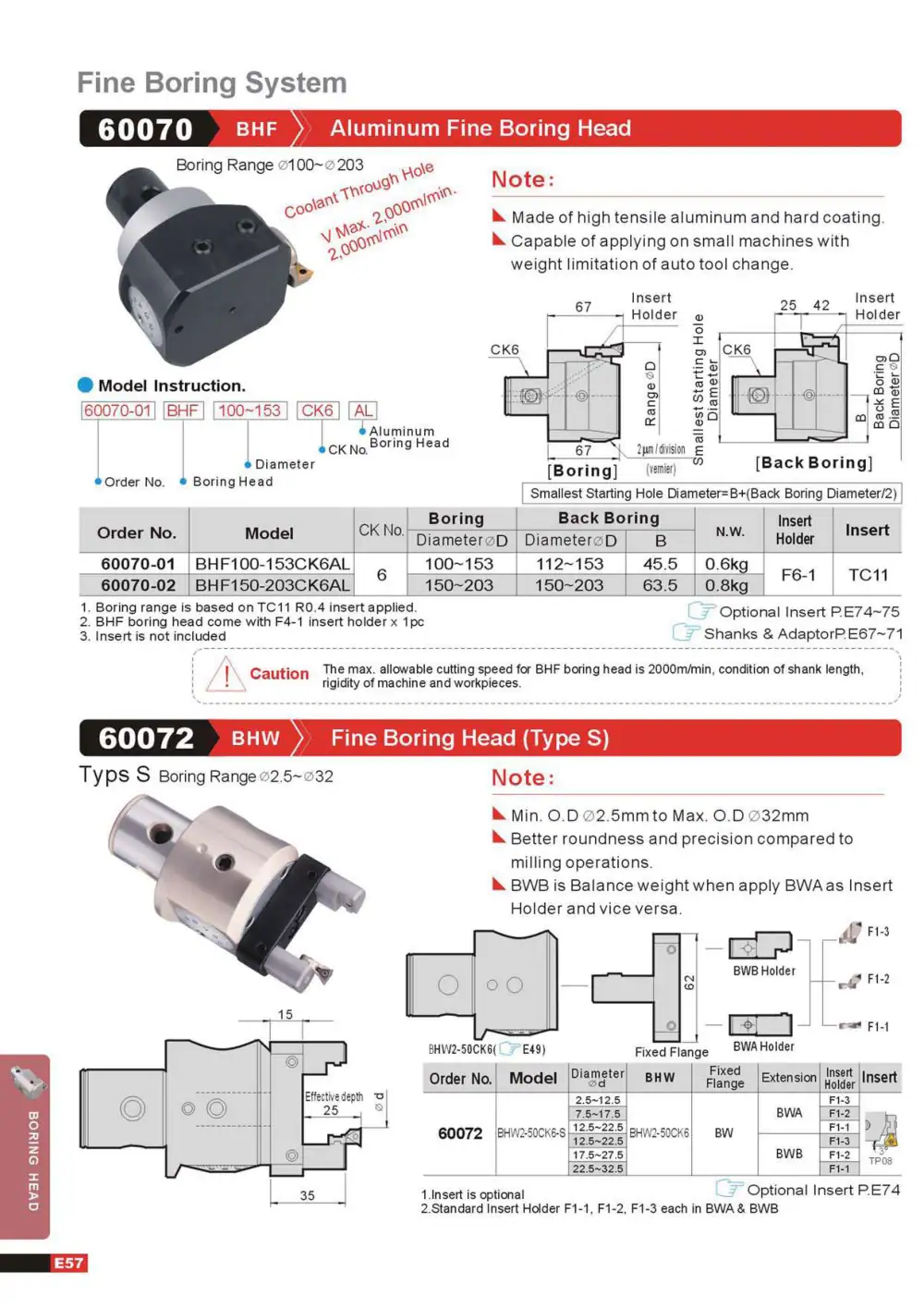

GIN TECH 60070 Алуминиева глава за прецизно разстъргване

Запитване

Изработен от високоякостен алуминий с твърдо покритие
Подходящ за малки машини с ограничение на теглото при автоматична смяна на инструменти

(размерите са в mm)

Кат. №	Модел	CK No.	Диаметър на разстъргване ØD	Диаметър при обратно разстъргване ØD	Обратно разстъргване B	Тегло	Държач за пластина	Пластина	Добави
60070-01	BHF100-153CK6AL	6	100~153	112~153	45.5	0.6kg	F6-1	TC11	+ Добави
60070-02	BHF150-203CK6AL	6	150~203	150~203	63.5	0.8kg	F6-1	TC11	+ Добави

Обхват на разстъргване ∅100~∅203
Отвор за вътрешно охлаждане
V макс. 2,000m/min.
Обяснение на модела: 60070-01 (кат. №) BHF (разстъргваща глава) 100~153 (диаметър) CK6 (CK №) AL (алуминиева разстъргваща глава)
Най-малък диаметър на предварителния отвор=B+(диаметър на обратно разстъргване/2)
1. Обхватът на разстъргване е изчислен при използване на пластина TC11 R0.4.
2. Разстъргващата глава BHF се доставя с 1 бр. държач за пластина F4-1
3. Пластината не е включена

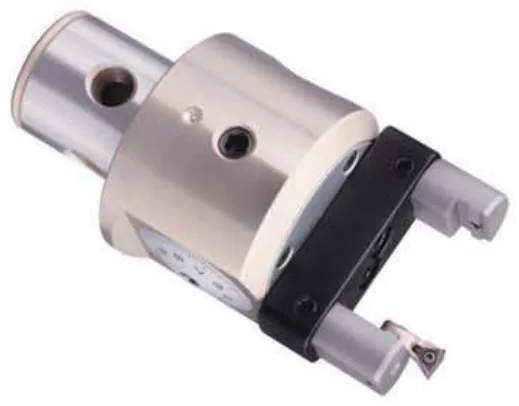

GIN TECH 60072 Глава за прецизно разстъргване (тип S)

Запитване

Мин. външен диаметър ∅2.5mm до макс. външен диаметър ∅32mm
По-добра закръгленост и точност в сравнение с фрезоването
BWB е противотежест, когато BWA се използва като държач за пластина, и обратно

(размерите са в mm)

Кат. №	Модел	Диаметър Ød	BHW	Неподвижен фланец	Удължител	Държач за пластина	Пластина	Добави
60072	BHW2-50CK6-S	2.5~12.5	BHW2-50CK6	BW	BWA	F1-3	TP08	+ Добави
60072	BHW2-50CK6-S	7.5~17.5	BHW2-50CK6	BW	BWA	F1-2	TP08	+ Добави
60072	BHW2-50CK6-S	12.5~22.5	BHW2-50CK6	BW	BWA	F1-1	TP08	+ Добави
60072	BHW2-50CK6-S	12.5~22.5	BHW2-50CK6	BW	BWB	F1-3	TP08	+ Добави
60072	BHW2-50CK6-S	17.5~27.5	BHW2-50CK6	BW	BWB	F1-2	TP08	+ Добави
60072	BHW2-50CK6-S	22.5~32.5	BHW2-50CK6	BW	BWB	F1-1	TP08	+ Добави

Тип S, обхват на разстъргване ∅2.5~∅32
1. Пластината е по избор
2. Стандартни държачи за пластини F1-1, F1-2, F1-3, всеки във BWA и BWB
Пластина по избор, стр. E74

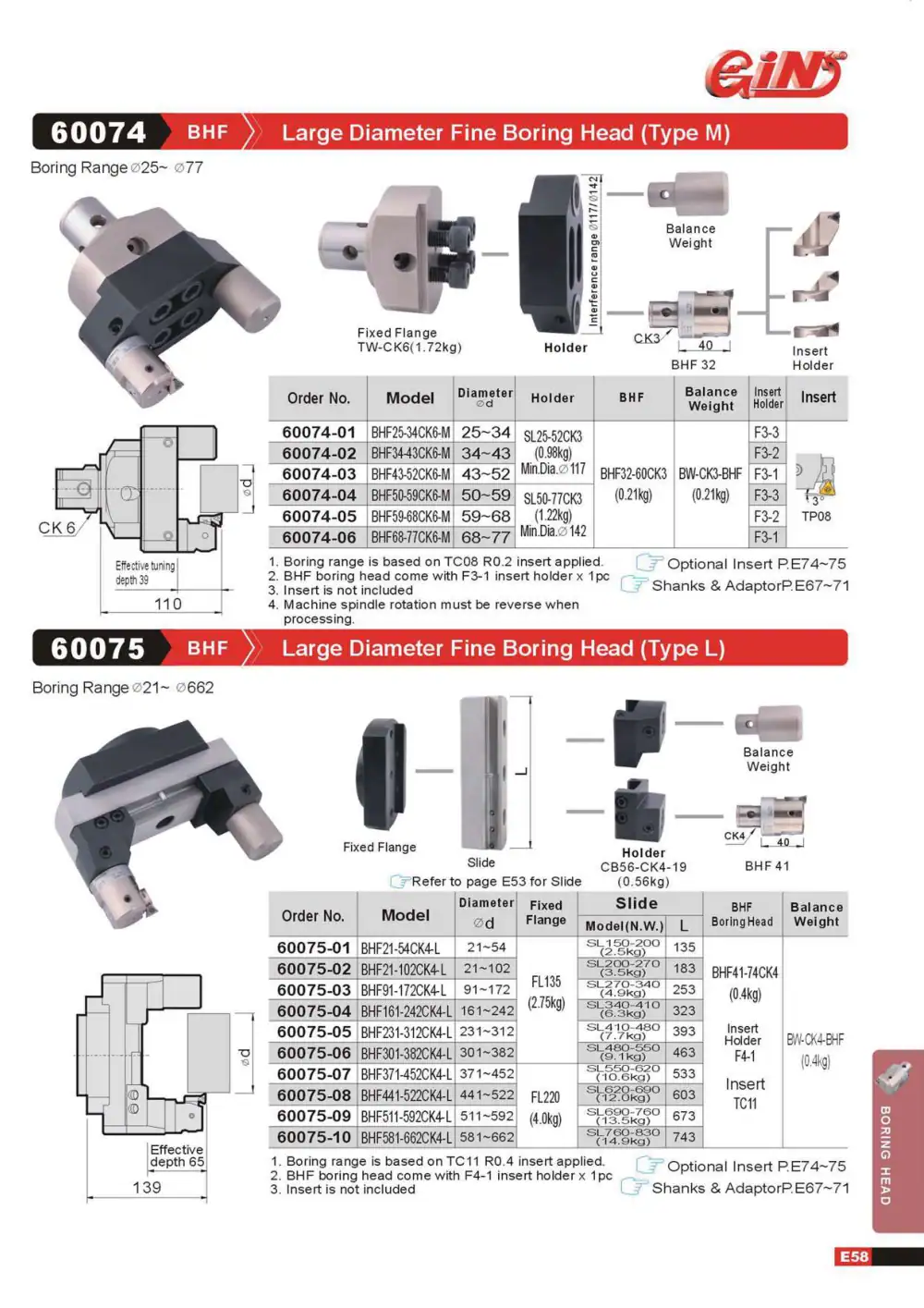

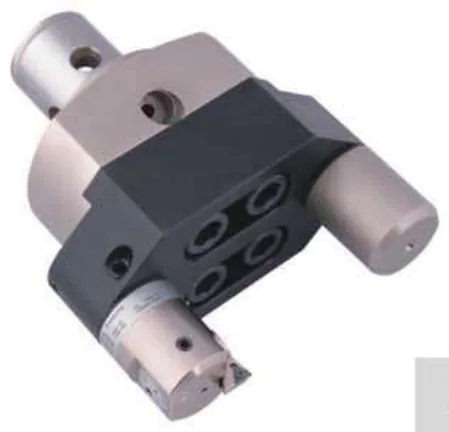

GIN TECH 60074 Глава за прецизно разстъргване с голям диаметър (тип M)

Запитване

(размерите са в mm)

Кат. №	Модел	Диаметър Ød	Държач	BHF	Противотежест	Държач за пластина	Пластина	Добави
60074-01	BHF25-34CK6-M	25~34	SL25-52CK3 (0.98kg) Min.Dia.∅117	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-3	TP08	+ Добави
60074-02	BHF34-43CK6-M	34~43	SL25-52CK3 (0.98kg) Min.Dia.∅117	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-2	TP08	+ Добави
60074-03	BHF43-52CK6-M	43~52	SL25-52CK3 (0.98kg) Min.Dia.∅117	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-1	TP08	+ Добави
60074-04	BHF50-59CK6-M	50~59	SL50-77CK3 (1.22kg) Min.Dia.∅142	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-3	TP08	+ Добави
60074-05	BHF59-68CK6-M	59~68	SL50-77CK3 (1.22kg) Min.Dia.∅142	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-2	TP08	+ Добави
60074-06	BHF68-77CK6-M	68~77	SL50-77CK3 (1.22kg) Min.Dia.∅142	BHF32-60CK3 (0.21kg)	BW-CK3-BHF (0.21kg)	F3-1	TP08	+ Добави

Обхват на разстъргване ∅25~∅77
Неподвижен фланец TW-CK6 (1.72kg)
Зона на интерференция ∅117/∅142
1. Обхватът на разстъргване е изчислен при използване на пластина TC08 R0.2.
2. Разстъргващата глава BHF се доставя с 1 бр. държач за пластина F3-1
3. Пластината не е включена
4. При обработка въртенето на шпиндела на машината трябва да е обратно.
Пластина по избор, стр. E74~75

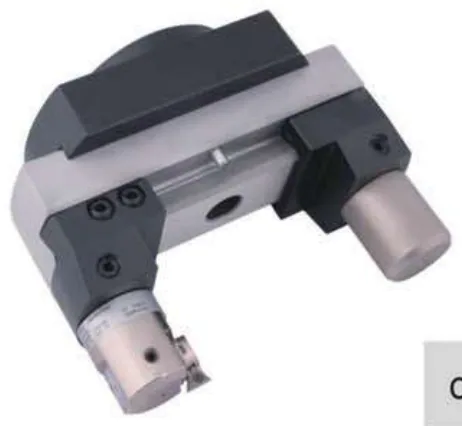

GIN TECH 60075 Глава за прецизно разстъргване с голям диаметър (тип L)

Запитване

(размерите са в mm)

Кат. №	Модел	Диаметър Ød	Неподвижен фланец	Модел плъзгач (тегло)	Плъзгач L	Разстъргваща глава BHF	Противотежест	Добави
60075-01	BHF21-54CK4-L	21~54	FL135 (2.75kg)	SL150-200 (2.5kg)	135	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-02	BHF21-102CK4-L	21~102	FL135 (2.75kg)	SL200-270 (3.5kg)	183	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-03	BHF91-172CK4-L	91~172	FL135 (2.75kg)	SL270-340 (4.9kg)	253	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-04	BHF161-242CK4-L	161~242	FL135 (2.75kg)	SL340-410 (6.3kg)	323	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-05	BHF231-312CK4-L	231~312	FL135 (2.75kg)	SL410-480 (7.7kg)	393	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-06	BHF301-382CK4-L	301~382	FL135 (2.75kg)	SL480-550 (9.1kg)	463	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-07	BHF371-452CK4-L	371~452	FL220 (4.0kg)	SL550-620 (10.6kg)	533	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-08	BHF441-522CK4-L	441~522	FL220 (4.0kg)	SL620-690 (12.0kg)	603	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-09	BHF511-592CK4-L	511~592	FL220 (4.0kg)	SL690-760 (13.5kg)	673	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави
60075-10	BHF581-662CK4-L	581~662	FL220 (4.0kg)	SL760-830 (14.9kg)	743	BHF41-74CK4 (0.4kg) Държач за пластина F4-1 Пластина TC11	BW-CK4-BHF (0.4kg)	+ Добави

Обхват на разстъргване ∅21~∅662
За плъзгача вж. стр. E53
Държач CB56-CK4-19 (0.56kg)
1. Обхватът на разстъргване е изчислен при използване на пластина TC11 R0.4.
2. Разстъргващата глава BHF се доставя с 1 бр. държач за пластина F4-1
3. Пластината не е включена
Пластина по избор, стр. E74~75
Опашки и адаптери, стр. E67~71

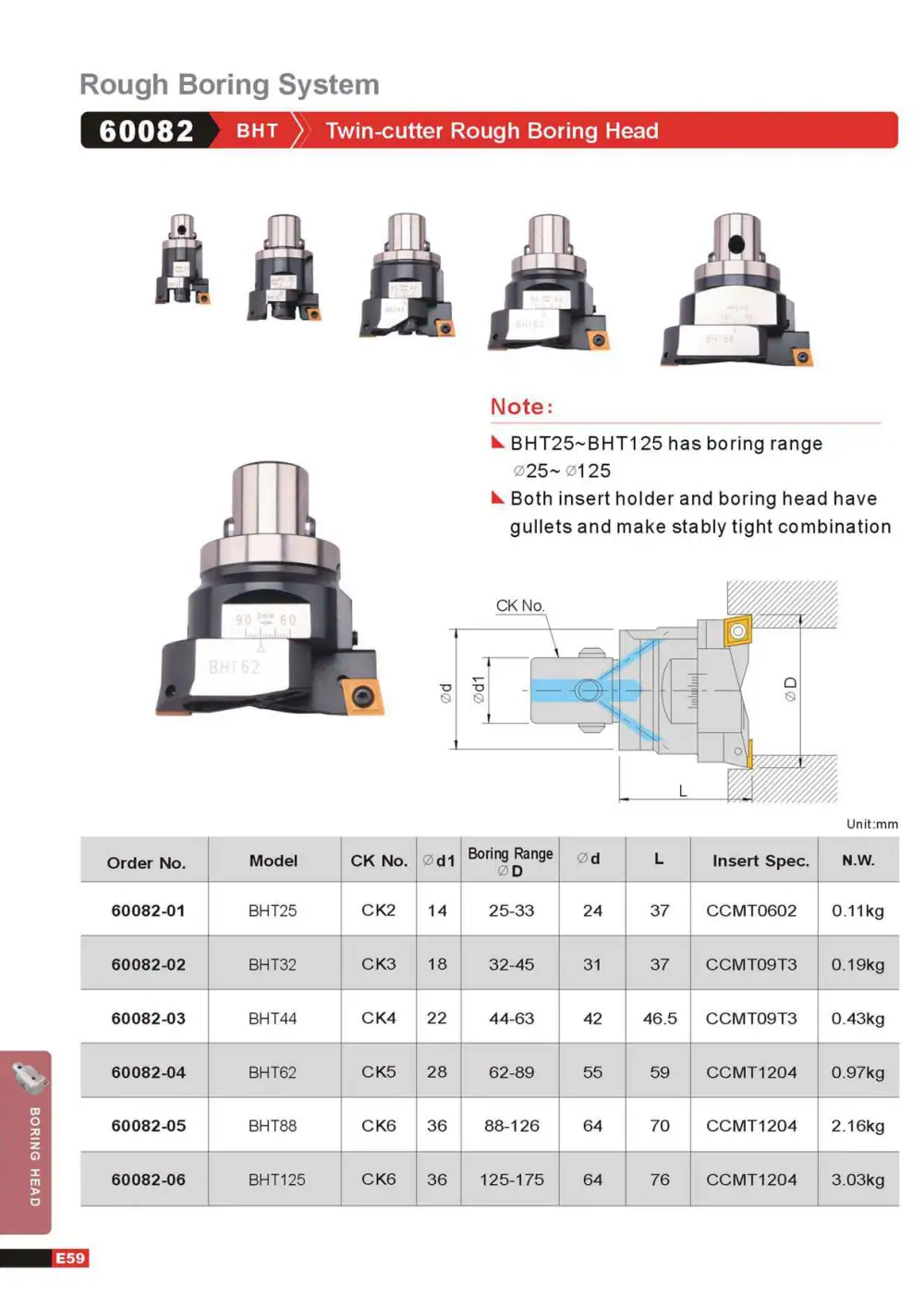

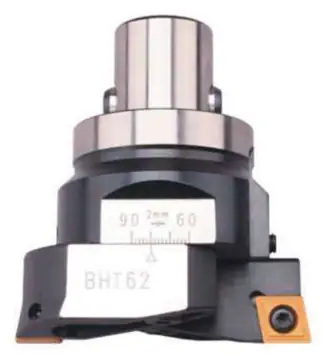

GIN TECH 60082 Глава за грубо разстъргване с два ножа

Запитване

BHT25~BHT125 имат обхват на разстъргване ∅25~ ∅125
И държачът за пластина, и разстъргващата глава имат жлебове и осигуряват стабилно, плътно свързване

(размерите са в mm)

Кат. №	Модел	CK No.	Ød1	Обхват на разстъргване ØD	Ød	L	Спецификация на пластината	Тегло	Добави
60082-01	BHT25	CK2	14	25-33	24	37	CCMT0602	0.11kg	+ Добави
60082-02	BHT32	CK3	18	32-45	31	37	CCMT09T3	0.19kg	+ Добави
60082-03	BHT44	CK4	22	44-63	42	46.5	CCMT09T3	0.43kg	+ Добави
60082-04	BHT62	CK5	28	62-89	55	59	CCMT1204	0.97kg	+ Добави
60082-05	BHT88	CK6	36	88-126	64	70	CCMT1204	2.16kg	+ Добави
60082-06	BHT125	CK6	36	125-175	64	76	CCMT1204	3.03kg	+ Добави

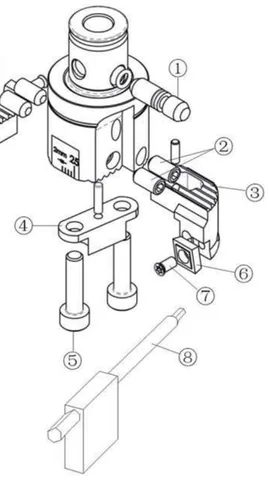

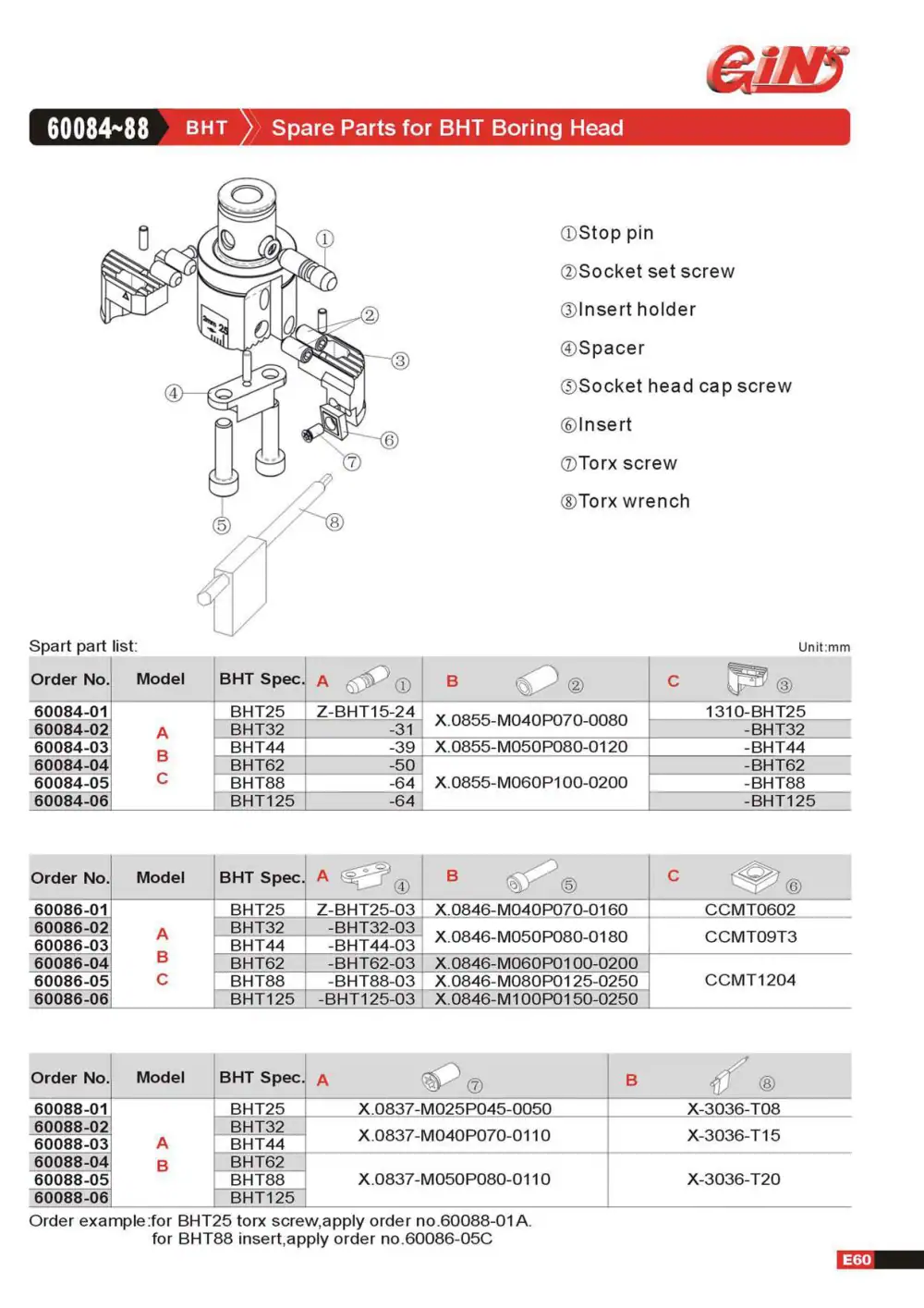

GIN TECH 60084~88 Резервни части за разстъргваща глава BHT

Запитване

Списък на резервните части: (размерите са в mm)

Кат. №	Модел	Спецификация BHT	A ①	B ②	C ③	Добави
60084-01	A B C	BHT25	Z-BHT15-24	X.0855-M040P070-0080	1310-BHT25	+ Добави
60084-02	A B C	BHT32	-31	X.0855-M040P070-0080	-BHT32	+ Добави
60084-03	A B C	BHT44	-39	X.0855-M050P080-0120	-BHT44	+ Добави
60084-04	A B C	BHT62	-50	X.0855-M060P100-0200	-BHT62	+ Добави
60084-05	A B C	BHT88	-64	X.0855-M060P100-0200	-BHT88	+ Добави
60084-06	A B C	BHT125	-64	X.0855-M060P100-0200	-BHT125	+ Добави

(размерите са в mm)

Кат. №	Модел	Спецификация BHT	A ④	B ⑤	C ⑥	Добави
60086-01	A B C	BHT25	Z-BHT25-03	X.0846-M040P070-0160	CCMT0602	+ Добави
60086-02	A B C	BHT32	-BHT32-03	X.0846-M050P080-0180	CCMT09T3	+ Добави
60086-03	A B C	BHT44	-BHT44-03	X.0846-M050P080-0180	CCMT09T3	+ Добави
60086-04	A B C	BHT62	-BHT62-03	X.0846-M060P0100-0200	CCMT1204	+ Добави
60086-05	A B C	BHT88	-BHT88-03	X.0846-M080P0125-0250	CCMT1204	+ Добави
60086-06	A B C	BHT125	-BHT125-03	X.0846-M100P0150-0250	CCMT1204	+ Добави

(размерите са в mm)

Кат. №	Модел	Спецификация BHT	A ⑦	B ⑧	Добави
60088-01	A B	BHT25	X.0837-M025P045-0050	X-3036-T08	+ Добави
60088-02	A B	BHT32	X.0837-M040P070-0110	X-3036-T15	+ Добави
60088-03	A B	BHT44	X.0837-M040P070-0110	X-3036-T15	+ Добави
60088-04	A B	BHT62	X.0837-M050P080-0110	X-3036-T20	+ Добави
60088-05	A B	BHT88	X.0837-M050P080-0110	X-3036-T20	+ Добави
60088-06	A B	BHT125	X.0837-M050P080-0110	X-3036-T20	+ Добави

① Ограничителен щифт
② Безглав винт с вътрешен шестостен
③ Държач за пластина
④ Дистанционна шайба
⑤ Винт с цилиндрична глава и вътрешен шестостен
⑥ Пластина
⑦ Винт Torx
⑧ Ключ Torx

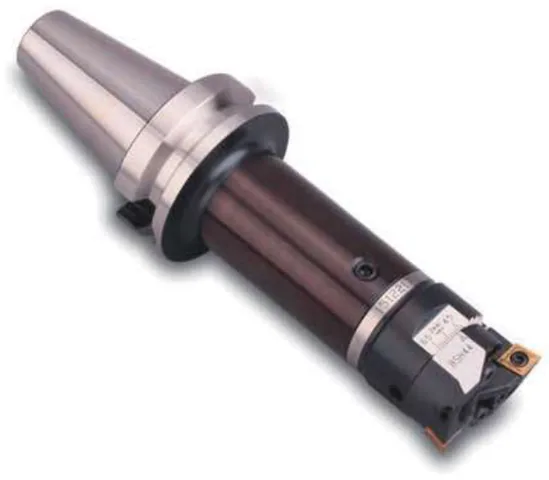

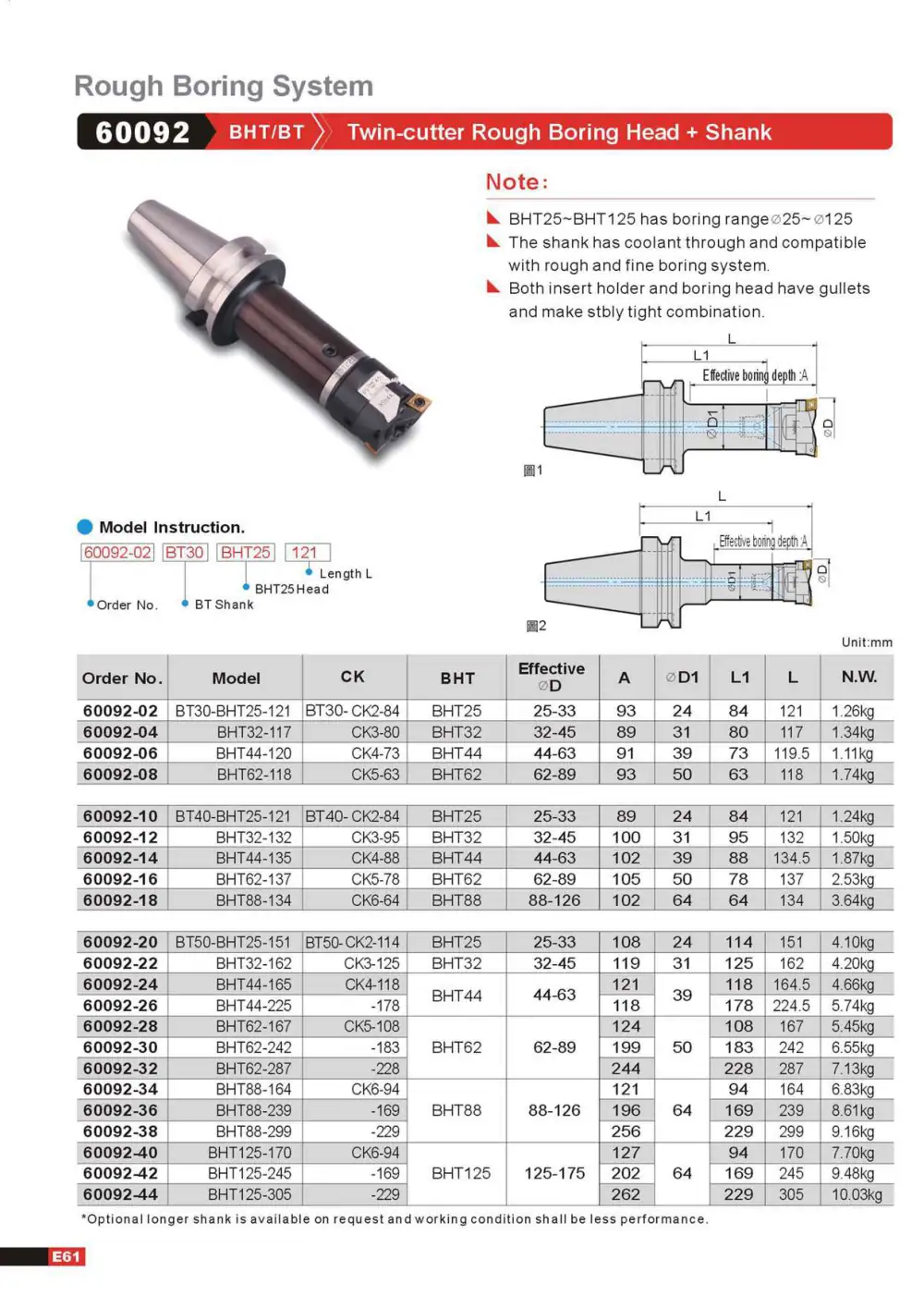

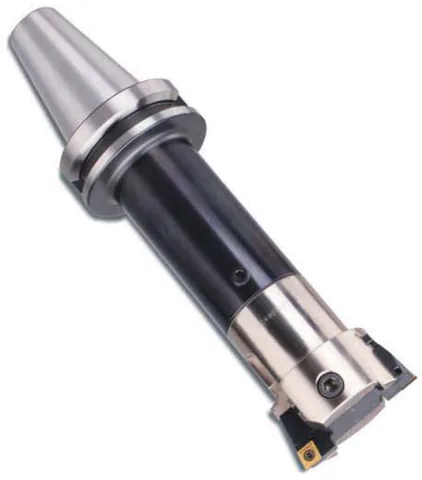

GIN TECH 60092 Глава за грубо разстъргване с два ножа + опашка

Запитване

BHT25~BHT125 имат обхват на разстъргване ∅25~ ∅125
Опашката е с вътрешно охлаждане и е съвместима със системите за грубо и прецизно разстъргване
И държачът за пластина, и разстъргващата глава имат жлебове и осигуряват стабилно, плътно свързване

(размерите са в mm)

Кат. №	Модел	CK	BHT	Ефективен ØD	A	ØD1	L1	L	Тегло	Добави
60092-02	BT30-BHT25-121	BT30- CK2-84	BHT25	25-33	93	24	84	121	1.26kg	+ Добави
60092-04	BHT32-117	CK3-80	BHT32	32-45	89	31	80	117	1.34kg	+ Добави
60092-06	BHT44-120	CK4-73	BHT44	44-63	91	39	73	119.5	1.11kg	+ Добави
60092-08	BHT62-118	CK5-63	BHT62	62-89	93	50	63	118	1.74kg	+ Добави
60092-10	BT40-BHT25-121	BT40- CK2-84	BHT25	25-33	89	24	84	121	1.24kg	+ Добави
60092-12	BHT32-132	CK3-95	BHT32	32-45	100	31	95	132	1.50kg	+ Добави
60092-14	BHT44-135	CK4-88	BHT44	44-63	102	39	88	134.5	1.87kg	+ Добави
60092-16	BHT62-137	CK5-78	BHT62	62-89	105	50	78	137	2.53kg	+ Добави
60092-18	BHT88-134	CK6-64	BHT88	88-126	102	64	64	134	3.64kg	+ Добави
60092-20	BT50-BHT25-151	BT50- CK2-114	BHT25	25-33	108	24	114	151	4.10kg	+ Добави
60092-22	BHT32-162	CK3-125	BHT32	32-45	119	31	125	162	4.20kg	+ Добави
60092-24	BHT44-165	CK4-118	BHT44	44-63	121	39	118	164.5	4.66kg	+ Добави
60092-26	BHT44-225	-178	BHT44	44-63	118	39	178	224.5	5.74kg	+ Добави
60092-28	BHT62-167	CK5-108	BHT62	62-89	124	50	108	167	5.45kg	+ Добави
60092-30	BHT62-242	-183	BHT62	62-89	199	50	183	242	6.55kg	+ Добави
60092-32	BHT62-287	-228	BHT62	62-89	244	50	228	287	7.13kg	+ Добави
60092-34	BHT88-164	CK6-94	BHT88	88-126	121	64	94	164	6.83kg	+ Добави
60092-36	BHT88-239	-169	BHT88	88-126	196	64	169	239	8.61kg	+ Добави
60092-38	BHT88-299	-229	BHT88	88-126	256	64	229	299	9.16kg	+ Добави
60092-40	BHT125-170	CK6-94	BHT125	125-175	127	64	94	170	7.70kg	+ Добави
60092-42	BHT125-245	-169	BHT125	125-175	202	64	169	245	9.48kg	+ Добави
60092-44	BHT125-305	-229	BHT125	125-175	262	64	229	305	10.03kg	+ Добави

Обяснение на модела: 60092-02 (кат. №) BT30 (BT опашка) BHT25 (глава BHT25) 121 (дължина L)
*По заявка се предлага по-дълга опашка по избор, но при работа производителността ще бъде по-ниска.

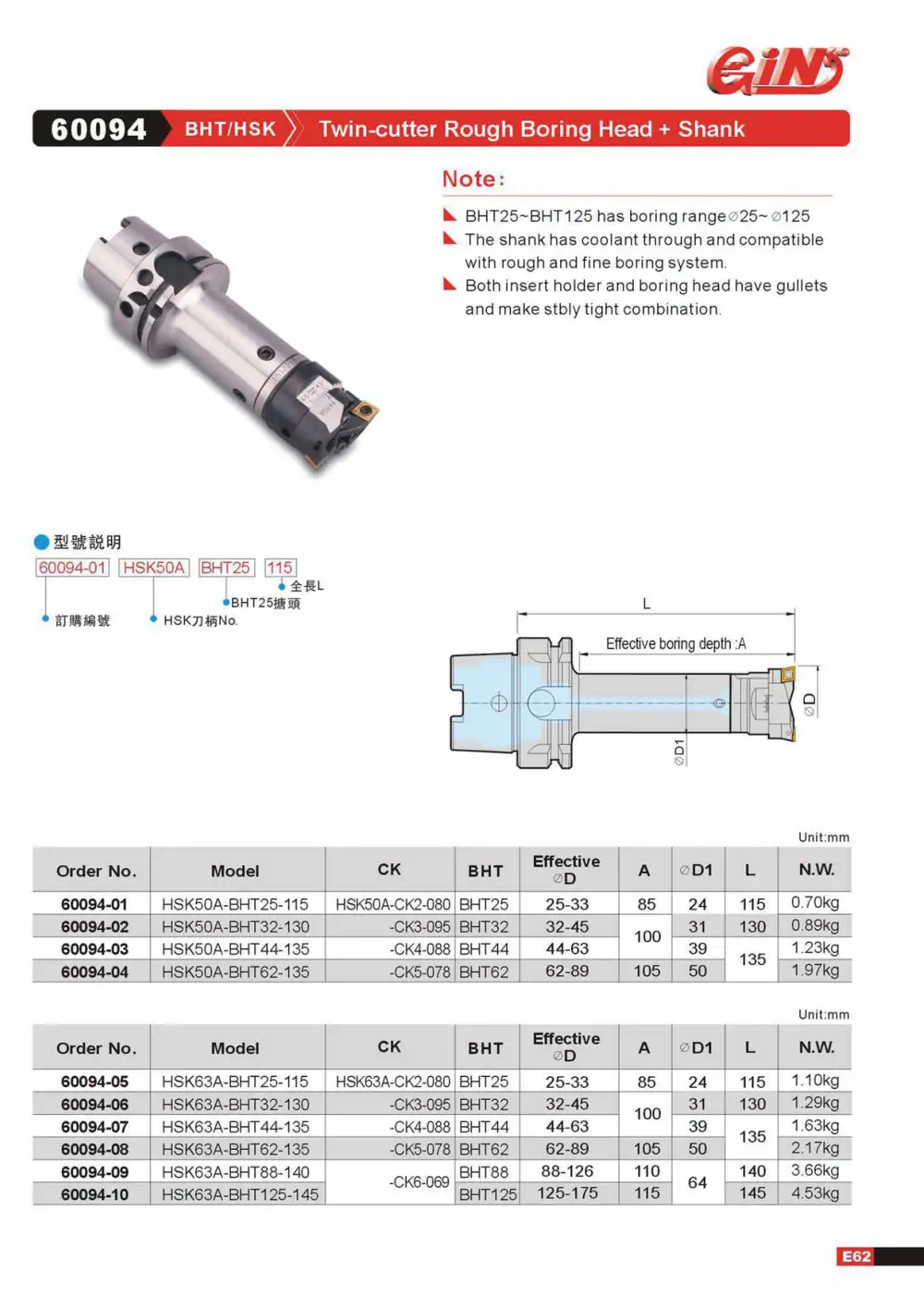

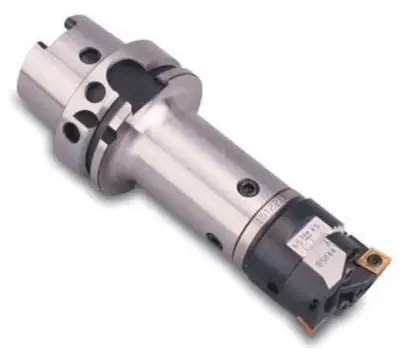

GIN TECH 60094 Глава за грубо разстъргване с два ножа + опашка

Запитване

BHT25~BHT125 имат обхват на разстъргване ∅25~ ∅125
Опашката е с вътрешно охлаждане и е съвместима със системите за грубо и прецизно разстъргване
И държачът за пластина, и разстъргващата глава имат жлебове и осигуряват стабилно, плътно свързване

(размерите са в mm)

Кат. №	Модел	CK	BHT	Ефективен ØD	A	ØD1	L	Тегло	Добави
60094-01	HSK50A-BHT25-115	HSK50A-CK2-080	BHT25	25-33	85	24	115	0.70kg	+ Добави
60094-02	HSK50A-BHT32-130	-CK3-095	BHT32	32-45	100	31	130	0.89kg	+ Добави
60094-03	HSK50A-BHT44-135	-CK4-088	BHT44	44-63	100	39	135	1.23kg	+ Добави
60094-04	HSK50A-BHT62-135	-CK5-078	BHT62	62-89	105	50	135	1.97kg	+ Добави

(размерите са в mm)

Кат. №	Модел	CK	BHT	Ефективен ØD	A	ØD1	L	Тегло	Добави
60094-05	HSK63A-BHT25-115	HSK63A-CK2-080	BHT25	25-33	85	24	115	1.10kg	+ Добави
60094-06	HSK63A-BHT32-130	-CK3-095	BHT32	32-45	100	31	130	1.29kg	+ Добави
60094-07	HSK63A-BHT44-135	-CK4-088	BHT44	44-63	100	39	135	1.63kg	+ Добави
60094-08	HSK63A-BHT62-135	-CK5-078	BHT62	62-89	105	50	135	2.17kg	+ Добави
60094-09	HSK63A-BHT88-140	-CK6-069	BHT88	88-126	110	64	140	3.66kg	+ Добави
60094-10	HSK63A-BHT125-145	-CK6-069	BHT125	125-175	115	64	145	4.53kg	+ Добави

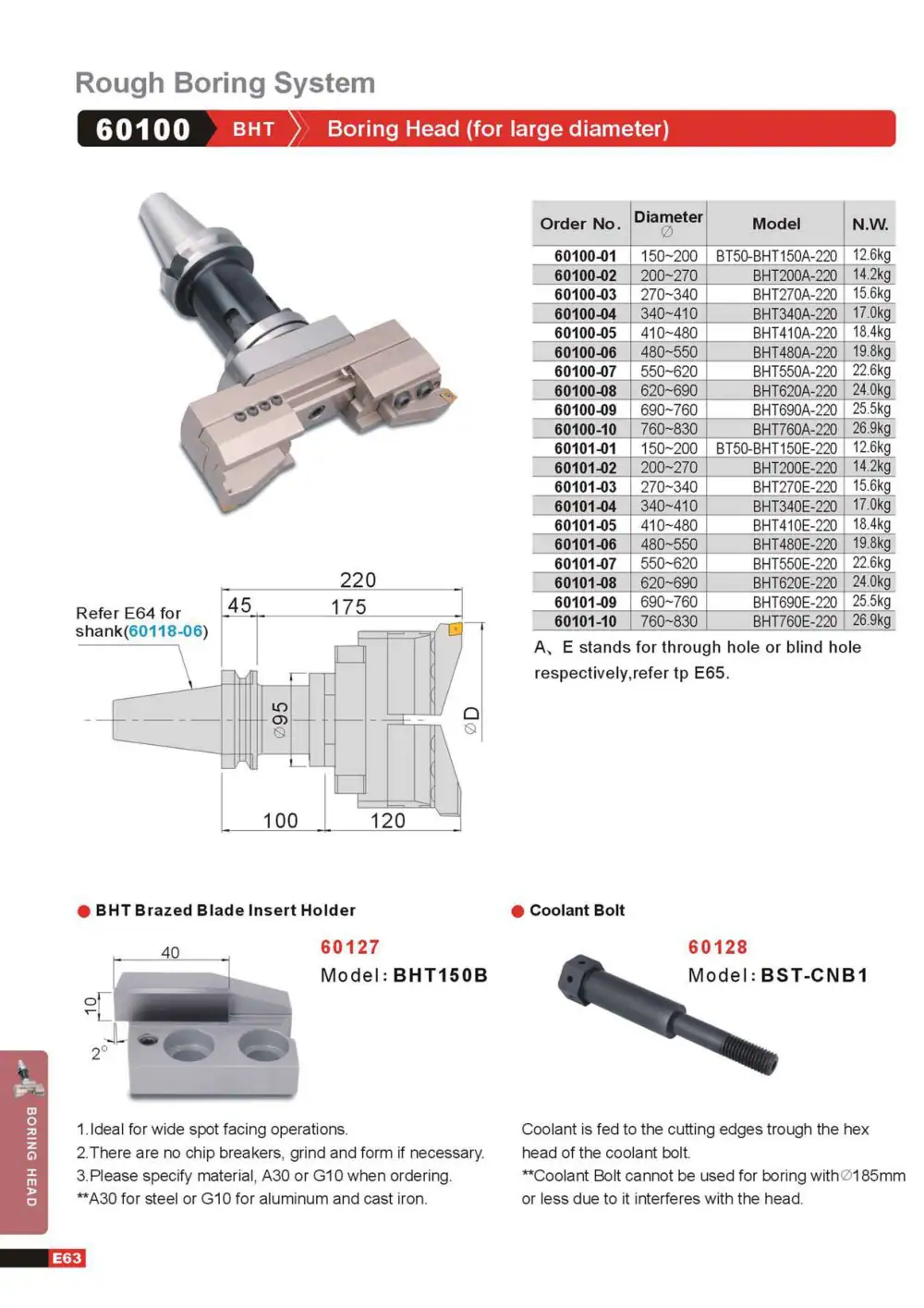

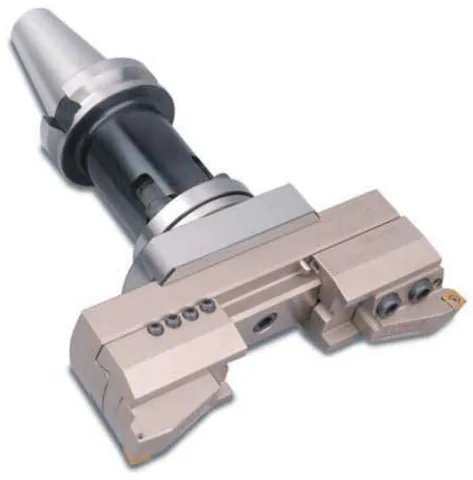

GIN TECH 60100 Разстъргваща глава (за голям диаметър)

Запитване

(размерите са в mm)

Кат. №	Диаметър Ø	Модел	Тегло	Добави
60100-01	150~200	BT50-BHT150A-220	12.6kg	+ Добави
60100-02	200~270	BHT200A-220	14.2kg	+ Добави
60100-03	270~340	BHT270A-220	15.6kg	+ Добави
60100-04	340~410	BHT340A-220	17.0kg	+ Добави
60100-05	410~480	BHT410A-220	18.4kg	+ Добави
60100-06	480~550	BHT480A-220	19.8kg	+ Добави
60100-07	550~620	BHT550A-220	22.6kg	+ Добави
60100-08	620~690	BHT620A-220	24.0kg	+ Добави
60100-09	690~760	BHT690A-220	25.5kg	+ Добави
60100-10	760~830	BHT760A-220	26.9kg	+ Добави
60101-01	150~200	BT50-BHT150E-220	12.6kg	+ Добави
60101-02	200~270	BHT200E-220	14.2kg	+ Добави
60101-03	270~340	BHT270E-220	15.6kg	+ Добави
60101-04	340~410	BHT340E-220	17.0kg	+ Добави
60101-05	410~480	BHT410E-220	18.4kg	+ Добави
60101-06	480~550	BHT480E-220	19.8kg	+ Добави
60101-07	550~620	BHT550E-220	22.6kg	+ Добави
60101-08	620~690	BHT620E-220	24.0kg	+ Добави
60101-09	690~760	BHT690E-220	25.5kg	+ Добави
60101-10	760~830	BHT760E-220	26.9kg	+ Добави

A, E означават съответно проходен отвор и глух отвор, вж. E65.
За опашката вж. E64 (60118-06)

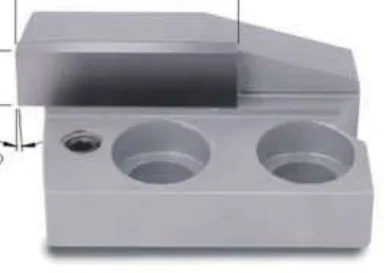

GIN TECH 60127 Държач за споени пластини BHT

Запитване

1. Идеален за операции по челно зенкероване на широки повърхности
2. Няма стружкоразбивачи; при необходимост се шлифоват и оформят
3. При поръчка моля посочете материала: A30 или G10
**A30 за стомана или G10 за алуминий и чугун

Кат. №	Модел	Добави
60127	BHT150B	+ Добави

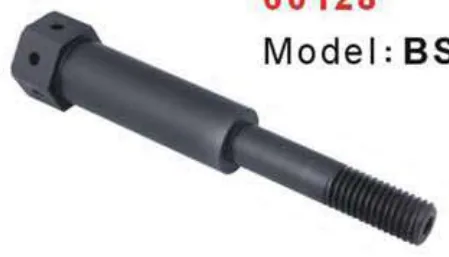

GIN TECH 60128 Болт за охлаждаща течност

Запитване

Охлаждащата течност се подава към режещите ръбове през шестостенната глава на болта за охлаждане
**Болтът за охлаждане не може да се използва за разстъргване с ∅185mm или по-малко, тъй като пречи на главата

Кат. №	Модел	Добави
60128	BST-CNB1	+ Добави

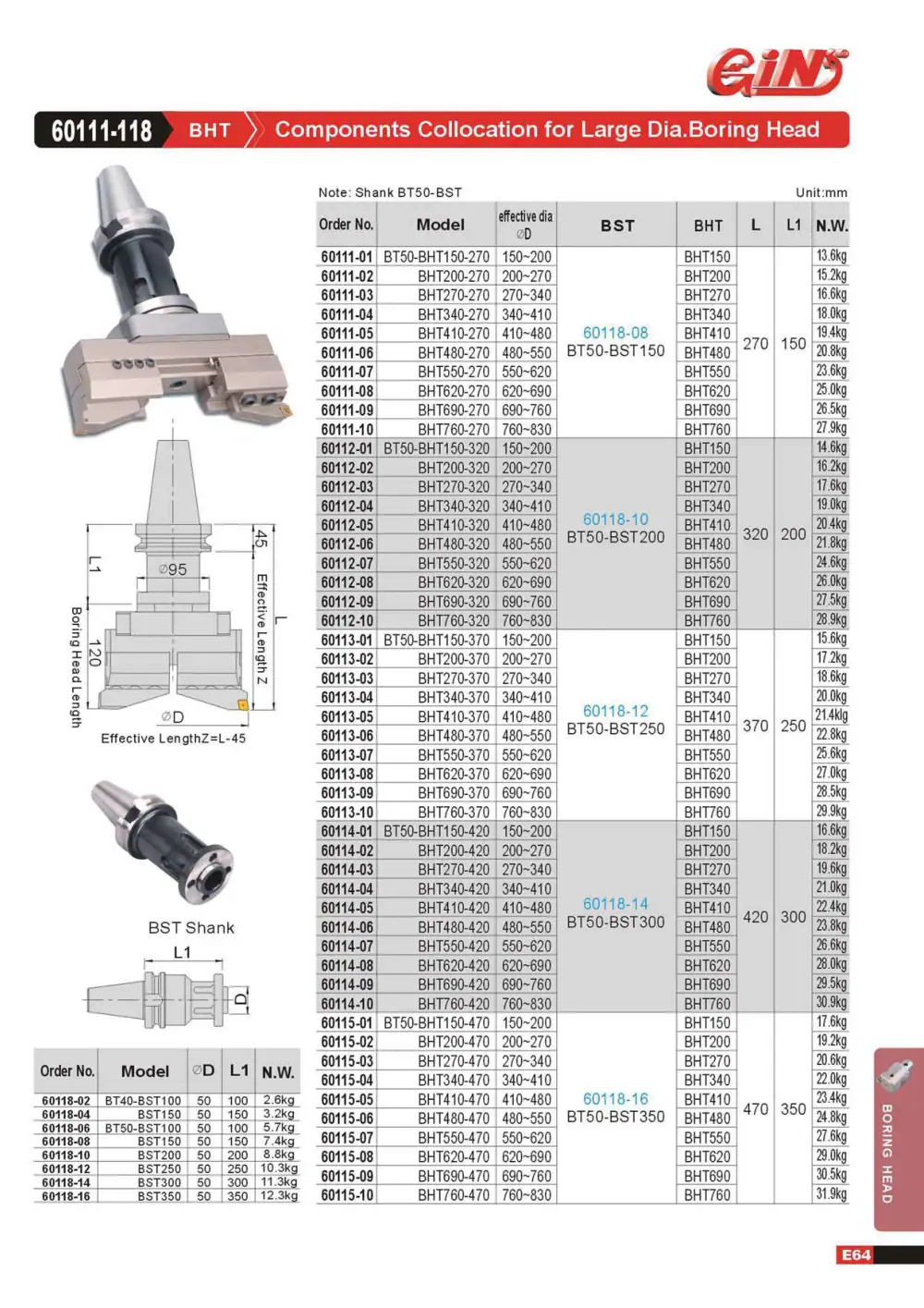

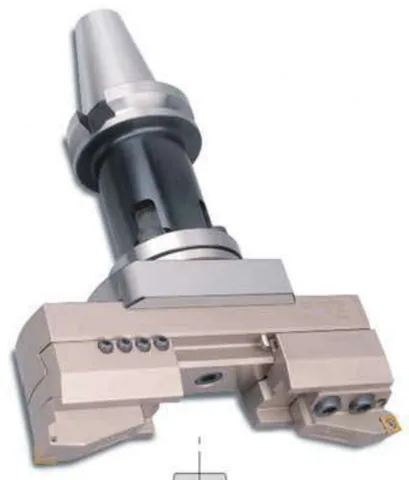

GIN TECH 60111-118 Комбиниране на компоненти за разстъргваща глава с голям диаметър

Запитване

(размерите са в mm)

Кат. №	Модел	Ефективен диаметър ØD	BST	BHT	L	L1	Тегло	Добави
60111-01	BT50-BHT150-270	150~200	60118-08 BT50-BST150	BHT150	270	150	13.6kg	+ Добави
60111-02	BHT200-270	200~270	60118-08 BT50-BST150	BHT200	270	150	15.2kg	+ Добави
60111-03	BHT270-270	270~340	60118-08 BT50-BST150	BHT270	270	150	16.6kg	+ Добави
60111-04	BHT340-270	340~410	60118-08 BT50-BST150	BHT340	270	150	18.0kg	+ Добави
60111-05	BHT410-270	410~480	60118-08 BT50-BST150	BHT410	270	150	19.4kg	+ Добави
60111-06	BHT480-270	480~550	60118-08 BT50-BST150	BHT480	270	150	20.8kg	+ Добави
60111-07	BHT550-270	550~620	60118-08 BT50-BST150	BHT550	270	150	23.6kg	+ Добави
60111-08	BHT620-270	620~690	60118-08 BT50-BST150	BHT620	270	150	25.0kg	+ Добави
60111-09	BHT690-270	690~760	60118-08 BT50-BST150	BHT690	270	150	26.5kg	+ Добави
60111-10	BHT760-270	760~830	60118-08 BT50-BST150	BHT760	270	150	27.9kg	+ Добави
60112-01	BT50-BHT150-320	150~200	60118-10 BT50-BST200	BHT150	320	200	14.6kg	+ Добави
60112-02	BHT200-320	200~270	60118-10 BT50-BST200	BHT200	320	200	16.2kg	+ Добави
60112-03	BHT270-320	270~340	60118-10 BT50-BST200	BHT270	320	200	17.6kg	+ Добави
60112-04	BHT340-320	340~410	60118-10 BT50-BST200	BHT340	320	200	19.0kg	+ Добави
60112-05	BHT410-320	410~480	60118-10 BT50-BST200	BHT410	320	200	20.4kg	+ Добави
60112-06	BHT480-320	480~550	60118-10 BT50-BST200	BHT480	320	200	21.8kg	+ Добави
60112-07	BHT550-320	550~620	60118-10 BT50-BST200	BHT550	320	200	24.6kg	+ Добави
60112-08	BHT620-320	620~690	60118-10 BT50-BST200	BHT620	320	200	26.0kg	+ Добави
60112-09	BHT690-320	690~760	60118-10 BT50-BST200	BHT690	320	200	27.5kg	+ Добави
60112-10	BHT760-320	760~830	60118-10 BT50-BST200	BHT760	320	200	28.9kg	+ Добави
60113-01	BT50-BHT150-370	150~200	60118-12 BT50-BST250	BHT150	370	250	15.6kg	+ Добави
60113-02	BHT200-370	200~270	60118-12 BT50-BST250	BHT200	370	250	17.2kg	+ Добави
60113-03	BHT270-370	270~340	60118-12 BT50-BST250	BHT270	370	250	18.6kg	+ Добави
60113-04	BHT340-370	340~410	60118-12 BT50-BST250	BHT340	370	250	20.0kg	+ Добави
60113-05	BHT410-370	410~480	60118-12 BT50-BST250	BHT410	370	250	21.4klg	+ Добави
60113-06	BHT480-370	480~550	60118-12 BT50-BST250	BHT480	370	250	22.8kg	+ Добави
60113-07	BHT550-370	550~620	60118-12 BT50-BST250	BHT550	370	250	25.6kg	+ Добави
60113-08	BHT620-370	620~690	60118-12 BT50-BST250	BHT620	370	250	27.0kg	+ Добави
60113-09	BHT690-370	690~760	60118-12 BT50-BST250	BHT690	370	250	28.5kg	+ Добави
60113-10	BHT760-370	760~830	60118-12 BT50-BST250	BHT760	370	250	29.9kg	+ Добави
60114-01	BT50-BHT150-420	150~200	60118-14 BT50-BST300	BHT150	420	300	16.6kg	+ Добави
60114-02	BHT200-420	200~270	60118-14 BT50-BST300	BHT200	420	300	18.2kg	+ Добави
60114-03	BHT270-420	270~340	60118-14 BT50-BST300	BHT270	420	300	19.6kg	+ Добави
60114-04	BHT340-420	340~410	60118-14 BT50-BST300	BHT340	420	300	21.0kg	+ Добави
60114-05	BHT410-420	410~480	60118-14 BT50-BST300	BHT410	420	300	22.4kg	+ Добави
60114-06	BHT480-420	480~550	60118-14 BT50-BST300	BHT480	420	300	23.8kg	+ Добави
60114-07	BHT550-420	550~620	60118-14 BT50-BST300	BHT550	420	300	26.6kg	+ Добави
60114-08	BHT620-420	620~690	60118-14 BT50-BST300	BHT620	420	300	28.0kg	+ Добави
60114-09	BHT690-420	690~760	60118-14 BT50-BST300	BHT690	420	300	29.5kg	+ Добави
60114-10	BHT760-420	760~830	60118-14 BT50-BST300	BHT760	420	300	30.9kg	+ Добави
60115-01	BT50-BHT150-470	150~200	60118-16 BT50-BST350	BHT150	470	350	17.6kg	+ Добави
60115-02	BHT200-470	200~270	60118-16 BT50-BST350	BHT200	470	350	19.2kg	+ Добави
60115-03	BHT270-470	270~340	60118-16 BT50-BST350	BHT270	470	350	20.6kg	+ Добави
60115-04	BHT340-470	340~410	60118-16 BT50-BST350	BHT340	470	350	22.0kg	+ Добави
60115-05	BHT410-470	410~480	60118-16 BT50-BST350	BHT410	470	350	23.4kg	+ Добави
60115-06	BHT480-470	480~550	60118-16 BT50-BST350	BHT480	470	350	24.8kg	+ Добави
60115-07	BHT550-470	550~620	60118-16 BT50-BST350	BHT550	470	350	27.6kg	+ Добави
60115-08	BHT620-470	620~690	60118-16 BT50-BST350	BHT620	470	350	29.0kg	+ Добави
60115-09	BHT690-470	690~760	60118-16 BT50-BST350	BHT690	470	350	30.5kg	+ Добави
60115-10	BHT760-470	760~830	60118-16 BT50-BST350	BHT760	470	350	31.9kg	+ Добави

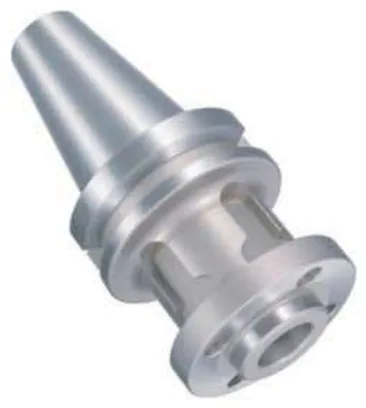

Опашка BST (размерите са в mm)

Кат. №	Модел	ØD	L1	Тегло	Добави
60118-02	BT40-BST100	50	100	2.6kg	+ Добави
60118-04	BST150	50	150	3.2kg	+ Добави
60118-06	BT50-BST100	50	100	5.7kg	+ Добави
60118-08	BST150	50	150	7.4kg	+ Добави
60118-10	BST200	50	200	8.8kg	+ Добави
60118-12	BST250	50	250	10.3kg	+ Добави
60118-14	BST300	50	300	11.3kg	+ Добави
60118-16	BST350	50	350	12.3kg	+ Добави

Забележка: Опашка BT50-BST
Ефективна дължина Z=L-45

GIN TECH Комбиниране

Запитване

Модел опашка BST	Тегло опашка BST (kg)	Модел фланец (FL)	Тегло фланец (FL) (kg)	Модел плъзгач (SL)	Плъзгач (SL) L	Тегло плъзгач (SL) (kg)	Модел държач за пластина (закупуват се 2)	Тегло държач за пластина (закупуват се 2) (kg)	Модел държач за пластина (закупуват се 2) #2	Тегло държач за пластина (закупуват се 2) (kg) #2	Пластина по избор
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL150-200	135	2.5	CB150-200 60122-01	1.6	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL200-270	183	3.5	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL270-340	253	4.9	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL340-410	323	6.8	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL410-480	393	7.7	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL480-550	463	9.1	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL550-620	533	10.6	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL620-690	603	12.0	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL690-760	673	13.5	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL760-830	743	14.9	60122-02 CB200-550	2.2	60123A BHT150A Проходен отвор	0.75	SC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL150-200	135	2.5	CB150-200 60122-01	1.6	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL200-270	183	3.5	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL270-340	253	4.9	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL340-410	323	6.8	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL410-480	393	7.7	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-01 FL135	2.75	SL480-550	463	9.1	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL550-620	533	10.6	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL620-690	603	12.0	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL690-760	673	13.5	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12
60118-06 BT50-BST100 (вижте каталога GIN TECH, стр. E64)	5.0	60120-02 FL220	4.0	SL760-830	743	14.9	60122-02 CB200-550	2.2	60123E BHT150E Глух отвор	0.75	CC12

Плъзгач (SL), кат. №: стр. E65
За пластини вж. стр. E74~75
1. Пластината, затягащият болт (пул-стъд) и болтът за охлаждане са по избор.
2. CK опашка с по-голяма дължина се предлага по поръчка на клиента.
3. Всички части се опаковат поотделно при доставка.

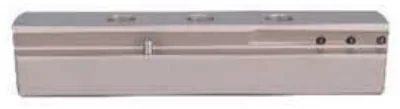

GIN TECH 60121 Стоманен плъзгач

Запитване

(размерите са в mm)

Кат. №	Модел	Диаметър Ø	L	Тегло	Добави
60121-01	SL150-200	150~200	135	2.50kg	+ Добави
60121-02	SL200-270	200~270	183	3.50kg	+ Добави
60121-03	SL270-340	270~340	253	4.90kg	+ Добави
60121-04	SL340-410	340~410	323	6.80kg	+ Добави
60121-05	SL410-480	410~480	393	7.70kg	+ Добави
60121-06	SL480-550	480~550	463	9.10kg	+ Добави
60121-07	SL550-620	550~620	533	10.6kg	+ Добави
60121-08	SL620-690	620~690	603	12.0kg	+ Добави
60121-09	SL690-760	690~760	673	13.5kg	+ Добави
60121-10	SL760-830	760~830	743	14.9kg	+ Добави

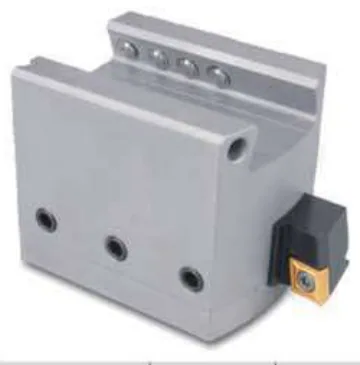

GIN TECH 60124 Квадратен държач за инструмент (по избор)

Запитване

Държи стругарски ножове с квадратно сечение 25mm
Изберете стоманен или алуминиев плъзгач

(размерите са в mm)

Кат. №	Модел	Диаметър Ø	Плъзгач	Квадратна пластина	Тегло	Добави
60124-01	BF65	150~200	SL150-200AL	□25	1.9kg	+ Добави
60124-02	BF90	200~830	SL200-270AL или по-големи	□25	2.7kg	+ Добави

Плъзгачът се предлага в стоманено или алуминиево изпълнение.

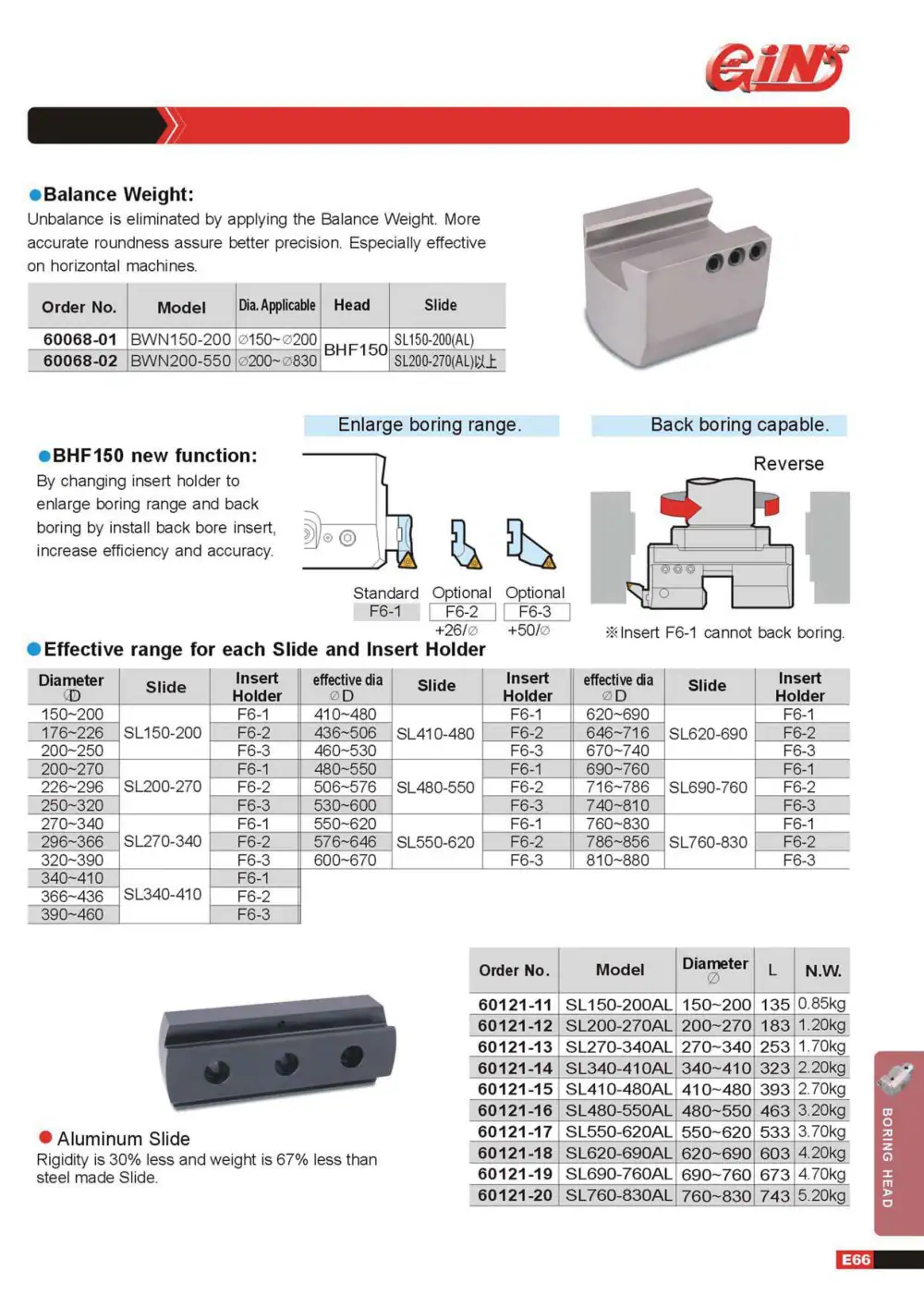

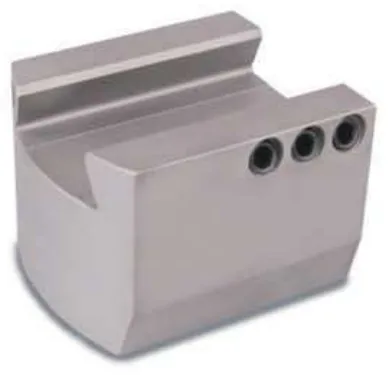

GIN TECH 60068 Противотежест

Запитване

Дисбалансът се елиминира чрез прилагане на противотежест. По-точната закръгленост осигурява по-добра прецизност. Особено ефективно при хоризонтални машини

Кат. №	Модел	Приложим диаметър	Глава	Плъзгач	Добави
60068-01	BWN150-200	∅150~∅200	BHF150	SL150-200(AL)	+ Добави
60068-02	BWN200-550	∅200~∅830	BHF150	SL200-270(AL) и по-големи	+ Добави

GIN TECH Ефективен обхват за всеки плъзгач и държач за пластина

Запитване

Ефективен обхват за всеки плъзгач и държач за пластина

Диаметър ØD	Плъзгач	Държач за пластина
150~200	SL150-200	F6-1
176~226	SL150-200	F6-2
200~250	SL150-200	F6-3
200~270	SL200-270	F6-1
226~296	SL200-270	F6-2
250~320	SL200-270	F6-3
270~340	SL270-340	F6-1
296~366	SL270-340	F6-2
320~390	SL270-340	F6-3
340~410	SL340-410	F6-1
366~436	SL340-410	F6-2
390~460	SL340-410	F6-3

Ефективен обхват за всеки плъзгач и държач за пластина

Ефективен диаметър ØD	Плъзгач	Държач за пластина
410~480	SL410-480	F6-1
436~506	SL410-480	F6-2
460~530	SL410-480	F6-3
480~550	SL480-550	F6-1
506~576	SL480-550	F6-2
530~600	SL480-550	F6-3
550~620	SL550-620	F6-1
576~646	SL550-620	F6-2
600~670	SL550-620	F6-3

Ефективен обхват за всеки плъзгач и държач за пластина

Ефективен диаметър ØD	Плъзгач	Държач за пластина
620~690	SL620-690	F6-1
646~716	SL620-690	F6-2
670~740	SL620-690	F6-3
690~760	SL690-760	F6-1
716~786	SL690-760	F6-2
740~810	SL690-760	F6-3
760~830	SL760-830	F6-1
786~856	SL760-830	F6-2
810~880	SL760-830	F6-3

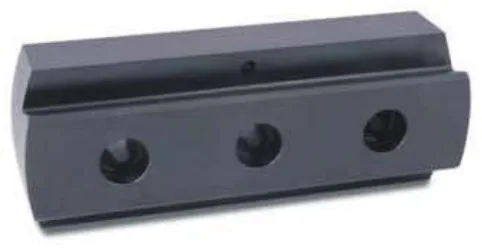

GIN TECH 60121 Алуминиев плъзгач

Запитване

Коравината е с 30% по-ниска, а теглото с 67% по-малко в сравнение със стоманен плъзгач

(размерите са в mm)

Кат. №	Модел	Диаметър Ø	L	Тегло	Добави
60121-11	SL150-200AL	150~200	135	0.85kg	+ Добави
60121-12	SL200-270AL	200~270	183	1.20kg	+ Добави
60121-13	SL270-340AL	270~340	253	1.70kg	+ Добави
60121-14	SL340-410AL	340~410	323	2.20kg	+ Добави
60121-15	SL410-480AL	410~480	393	2.70kg	+ Добави
60121-16	SL480-550AL	480~550	463	3.20kg	+ Добави
60121-17	SL550-620AL	550~620	533	3.70kg	+ Добави
60121-18	SL620-690AL	620~690	603	4.20kg	+ Добави
60121-19	SL690-760AL	690~760	673	4.70kg	+ Добави
60121-20	SL760-830AL	760~830	743	5.20kg	+ Добави

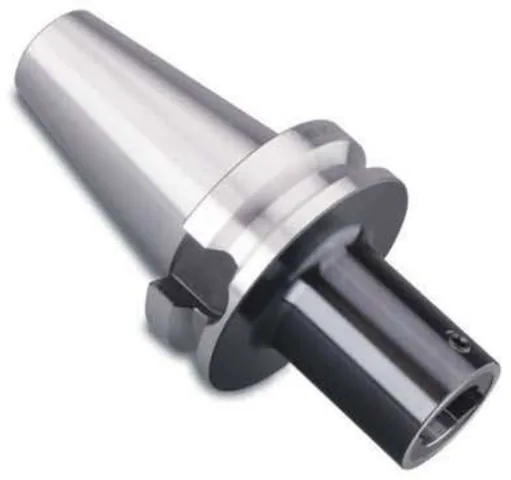

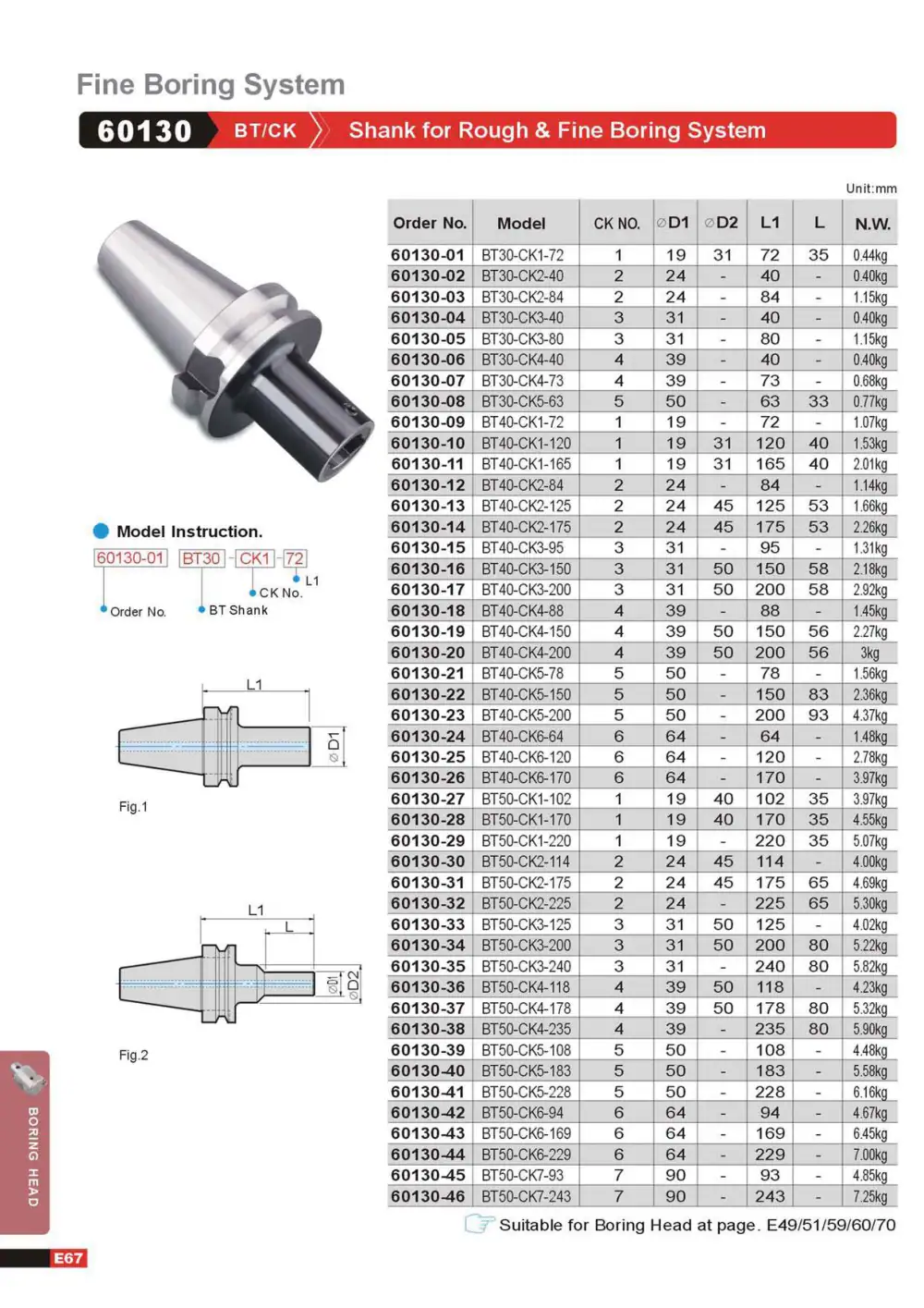

GIN TECH 60130 Опашка за система за грубо и прецизно разстъргване

Запитване

(размерите са в mm)

Кат. №	Модел	CK NO.	ØD1	ØD2	L1	L	Тегло	Добави
60130-01	BT30-CK1-72	1	19	31	72	35	0.44kg	+ Добави
60130-02	BT30-CK2-40	2	24	-	40	-	0.40kg	+ Добави
60130-03	BT30-CK2-84	2	24	-	84	-	1.15kg	+ Добави
60130-04	BT30-CK3-40	3	31	-	40	-	0.40kg	+ Добави
60130-05	BT30-CK3-80	3	31	-	80	-	1.15kg	+ Добави
60130-06	BT30-CK4-40	4	39	-	40	-	0.40kg	+ Добави
60130-07	BT30-CK4-73	4	39	-	73	-	0.68kg	+ Добави
60130-08	BT30-CK5-63	5	50	-	63	33	0.77kg	+ Добави
60130-09	BT40-CK1-72	1	19	-	72	-	1.07kg	+ Добави
60130-10	BT40-CK1-120	1	19	31	120	40	1.53kg	+ Добави
60130-11	BT40-CK1-165	1	19	31	165	40	2.01kg	+ Добави
60130-12	BT40-CK2-84	2	24	-	84	-	1.14kg	+ Добави
60130-13	BT40-CK2-125	2	24	45	125	53	1.66kg	+ Добави
60130-14	BT40-CK2-175	2	24	45	175	53	2.26kg	+ Добави
60130-15	BT40-CK3-95	3	31	-	95	-	1.31kg	+ Добави
60130-16	BT40-CK3-150	3	31	50	150	58	2.18kg	+ Добави
60130-17	BT40-CK3-200	3	31	50	200	58	2.92kg	+ Добави
60130-18	BT40-CK4-88	4	39	-	88	-	1.45kg	+ Добави
60130-19	BT40-CK4-150	4	39	50	150	56	2.27kg	+ Добави
60130-20	BT40-CK4-200	4	39	50	200	56	3kg	+ Добави
60130-21	BT40-CK5-78	5	50	-	78	-	1.56kg	+ Добави
60130-22	BT40-CK5-150	5	50	-	150	83	2.36kg	+ Добави
60130-23	BT40-CK5-200	5	50	-	200	93	4.37kg	+ Добави
60130-24	BT40-CK6-64	6	64	-	64	-	1.48kg	+ Добави
60130-25	BT40-CK6-120	6	64	-	120	-	2.78kg	+ Добави
60130-26	BT40-CK6-170	6	64	-	170	-	3.97kg	+ Добави
60130-27	BT50-CK1-102	1	19	40	102	35	3.97kg	+ Добави
60130-28	BT50-CK1-170	1	19	40	170	35	4.55kg	+ Добави
60130-29	BT50-CK1-220	1	19	-	220	35	5.07kg	+ Добави
60130-30	BT50-CK2-114	2	24	45	114	-	4.00kg	+ Добави
60130-31	BT50-CK2-175	2	24	45	175	65	4.69kg	+ Добави
60130-32	BT50-CK2-225	2	24	-	225	65	5.30kg	+ Добави
60130-33	BT50-CK3-125	3	31	50	125	-	4.02kg	+ Добави
60130-34	BT50-CK3-200	3	31	50	200	80	5.22kg	+ Добави
60130-35	BT50-CK3-240	3	31	-	240	80	5.82kg	+ Добави
60130-36	BT50-CK4-118	4	39	50	118	-	4.23kg	+ Добави
60130-37	BT50-CK4-178	4	39	50	178	80	5.32kg	+ Добави
60130-38	BT50-CK4-235	4	39	-	235	80	5.90kg	+ Добави
60130-39	BT50-CK5-108	5	50	-	108	-	4.48kg	+ Добави
60130-40	BT50-CK5-183	5	50	-	183	-	5.58kg	+ Добави
60130-41	BT50-CK5-228	5	50	-	228	-	6.16kg	+ Добави
60130-42	BT50-CK6-94	6	64	-	94	-	4.67kg	+ Добави
60130-43	BT50-CK6-169	6	64	-	169	-	6.45kg	+ Добави
60130-44	BT50-CK6-229	6	64	-	229	-	7.00kg	+ Добави
60130-45	BT50-CK7-93	7	90	-	93	-	4.85kg	+ Добави
60130-46	BT50-CK7-243	7	90	-	243	-	7.25kg	+ Добави

Обяснение на модела: 60130-01 (кат. №) BT30 (BT опашка) CK1 (CK №) 72 (L1)
Подходящо за разстъргваща глава на стр. E49/51/59/60/70

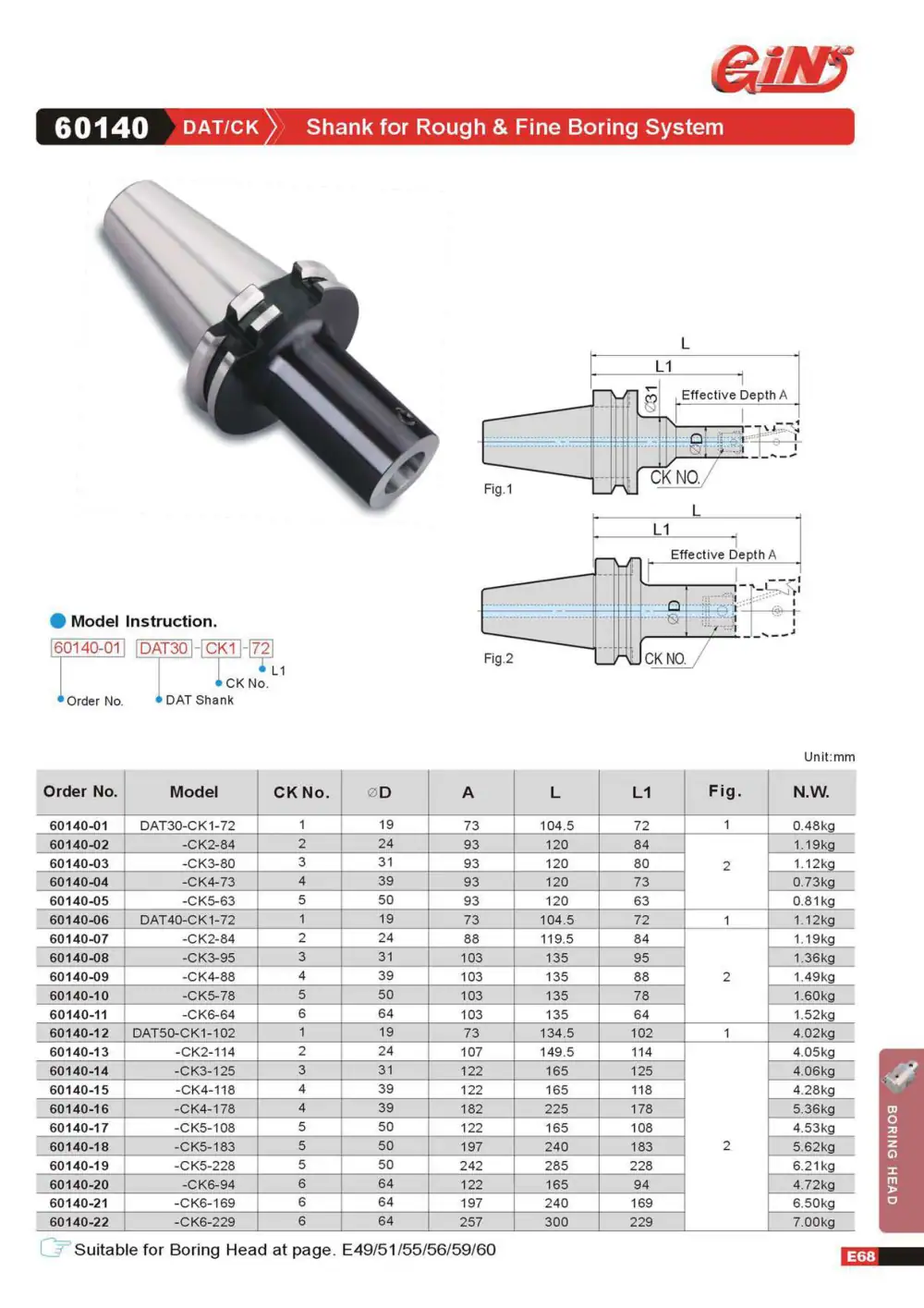

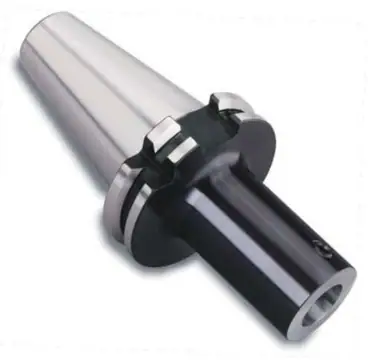

GIN TECH 60140 Опашка за система за грубо и прецизно разстъргване

Запитване

(размерите са в mm)

Кат. №	Модел	CK No.	ØD	A	L	L1	Фиг.	Тегло	Добави
60140-01	DAT30-CK1-72	1	19	73	104.5	72	1	0.48kg	+ Добави
60140-02	-CK2-84	2	24	93	120	84	2	1.19kg	+ Добави
60140-03	-CK3-80	3	31	93	120	80	2	1.12kg	+ Добави
60140-04	-CK4-73	4	39	93	120	73	2	0.73kg	+ Добави
60140-05	-CK5-63	5	50	93	120	63	2	0.81kg	+ Добави
60140-06	DAT40-CK1-72	1	19	73	104.5	72	1	1.12kg	+ Добави
60140-07	-CK2-84	2	24	88	119.5	84	2	1.19kg	+ Добави
60140-08	-CK3-95	3	31	103	135	95	2	1.36kg	+ Добави
60140-09	-CK4-88	4	39	103	135	88	2	1.49kg	+ Добави
60140-10	-CK5-78	5	50	103	135	78	2	1.60kg	+ Добави
60140-11	-CK6-64	6	64	103	135	64	2	1.52kg	+ Добави
60140-12	DAT50-CK1-102	1	19	73	134.5	102	1	4.02kg	+ Добави
60140-13	-CK2-114	2	24	107	149.5	114	2	4.05kg	+ Добави
60140-14	-CK3-125	3	31	122	165	125	2	4.06kg	+ Добави
60140-15	-CK4-118	4	39	122	165	118	2	4.28kg	+ Добави
60140-16	-CK4-178	4	39	182	225	178	2	5.36kg	+ Добави
60140-17	-CK5-108	5	50	122	165	108	2	4.53kg	+ Добави
60140-18	-CK5-183	5	50	197	240	183	2	5.62kg	+ Добави
60140-19	-CK5-228	5	50	242	285	228	2	6.21kg	+ Добави
60140-20	-CK6-94	6	64	122	165	94	2	4.72kg	+ Добави
60140-21	-CK6-169	6	64	197	240	169	2	6.50kg	+ Добави
60140-22	-CK6-229	6	64	257	300	229	2	7.00kg	+ Добави

Обяснение на модела: 60140-01 (кат. №) DAT30 (DAT опашка) CK1 (CK №) 72 (L1)
Подходящо за разстъргваща глава на стр. E49/51/55/56/59/60

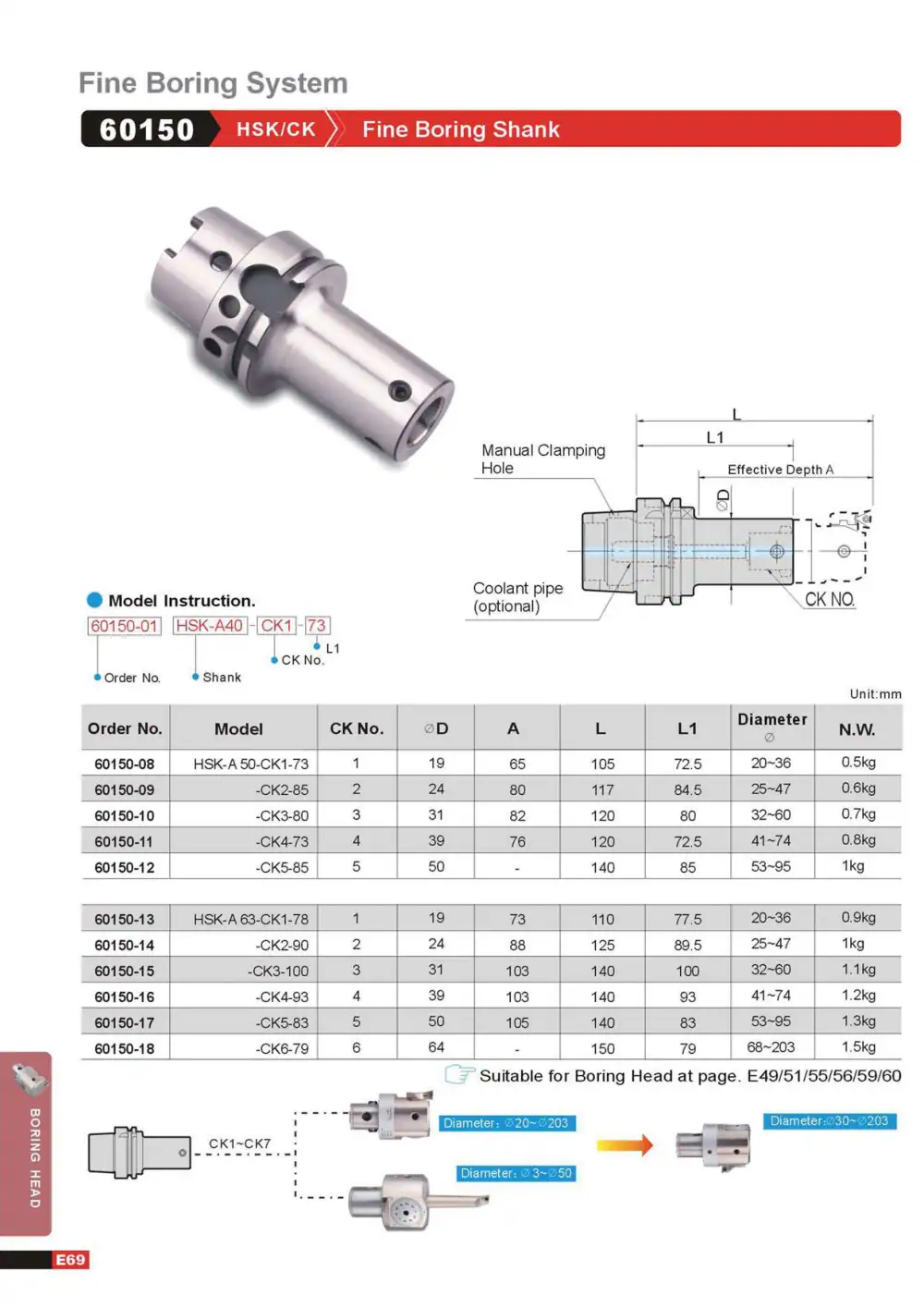

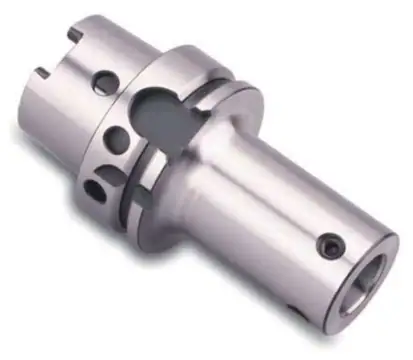

GIN TECH 60150 Опашка за прецизно разстъргване

Запитване

(размерите са в mm)

Кат. №	Модел	CK No.	ØD	A	L	L1	Диаметър Ø	Тегло	Добави
60150-08	HSK-A 50-CK1-73	1	19	65	105	72.5	20~36	0.5kg	+ Добави
60150-09	-CK2-85	2	24	80	117	84.5	25~47	0.6kg	+ Добави
60150-10	-CK3-80	3	31	82	120	80	32~60	0.7kg	+ Добави
60150-11	-CK4-73	4	39	76	120	72.5	41~74	0.8kg	+ Добави
60150-12	-CK5-85	5	50	-	140	85	53~95	1kg	+ Добави
60150-13	HSK-A 63-CK1-78	1	19	73	110	77.5	20~36	0.9kg	+ Добави
60150-14	-CK2-90	2	24	88	125	89.5	25~47	1kg	+ Добави
60150-15	-CK3-100	3	31	103	140	100	32~60	1.1kg	+ Добави
60150-16	-CK4-93	4	39	103	140	93	41~74	1.2kg	+ Добави
60150-17	-CK5-83	5	50	105	140	83	53~95	1.3kg	+ Добави
60150-18	-CK6-79	6	64	-	150	79	68~203	1.5kg	+ Добави

Обяснение на модела: 60150-01 (кат. №) HSK-A40 (опашка) CK1 (CK №) 73 (L1)
Отвор за ръчно затягане
Тръба за охлаждаща течност (по избор)
Подходящо за разстъргваща глава на стр. E49/51/55/56/59/60
CK1~CK7
Диаметър: ∅20~∅203
Диаметър: ∅3~∅50
Диаметър: ∅30~∅203

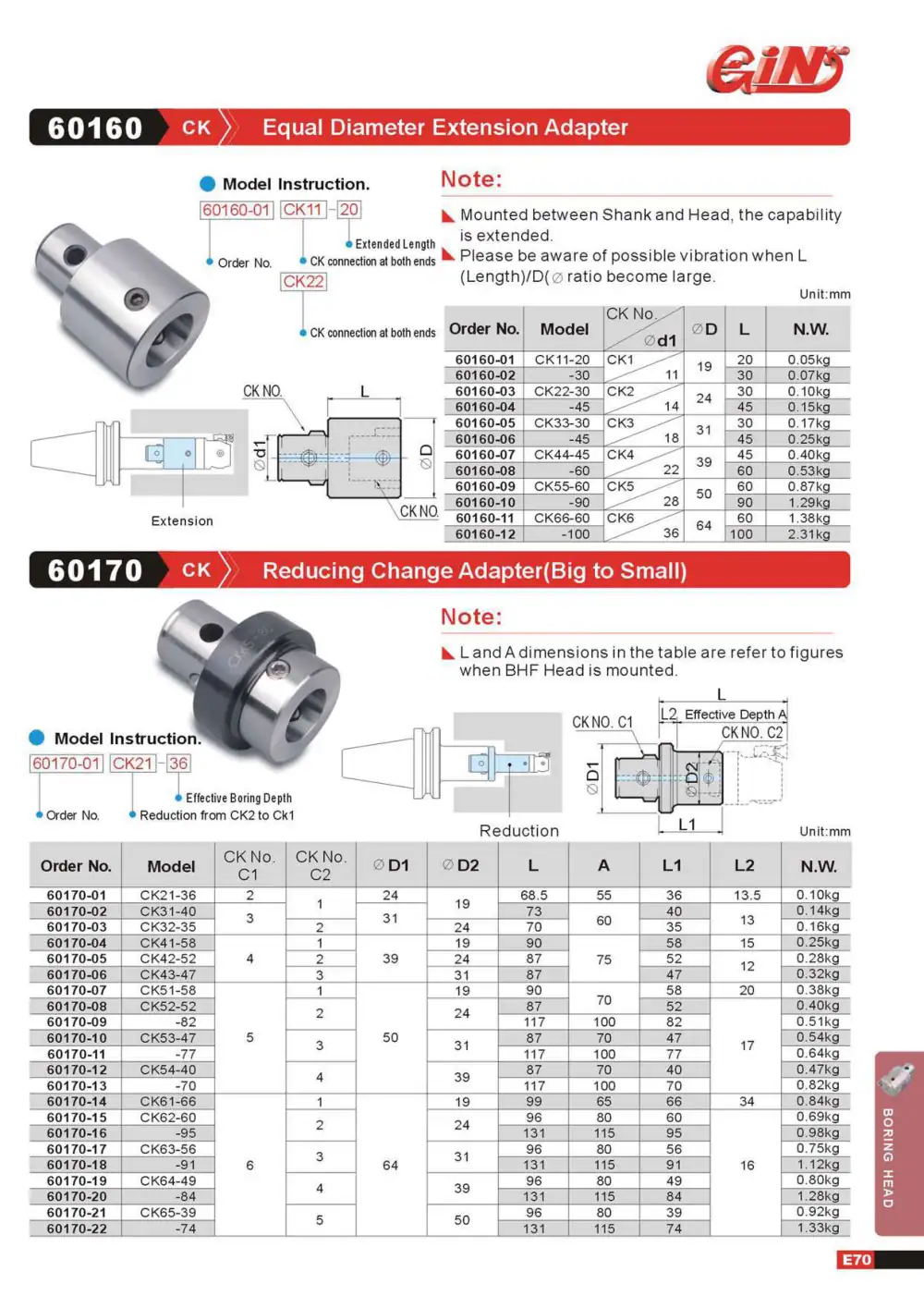

GIN TECH 60160 Удължителен адаптер с еднакъв диаметър

Запитване

Монтиран между опашката и главата, разширява възможностите
Имайте предвид възможни вибрации, когато отношението L (дължина)/D(∅) стане голямо

(размерите са в mm)

Кат. №	Модел	CK No.	Ød1	ØD	L	Тегло	Добави
60160-01	CK11-20	CK1	11	19	20	0.05kg	+ Добави
60160-02	-30	CK1	11	19	30	0.07kg	+ Добави
60160-03	CK22-30	CK2	14	24	30	0.10kg	+ Добави
60160-04	-45	CK2	14	24	45	0.15kg	+ Добави
60160-05	CK33-30	CK3	18	31	30	0.17kg	+ Добави
60160-06	-45	CK3	18	31	45	0.25kg	+ Добави
60160-07	CK44-45	CK4	22	39	45	0.40kg	+ Добави
60160-08	-60	CK4	22	39	60	0.53kg	+ Добави
60160-09	CK55-60	CK5	28	50	60	0.87kg	+ Добави
60160-10	-90	CK5	28	50	90	1.29kg	+ Добави
60160-11	CK66-60	CK6	36	64	60	1.38kg	+ Добави
60160-12	-100	CK6	36	64	100	2.31kg	+ Добави

Обяснение на модела: 60160-01 (кат. №) CK11 (CK връзка в двата края) 20 (дължина на удължаване); CK22 (CK връзка в двата края)
Удължител

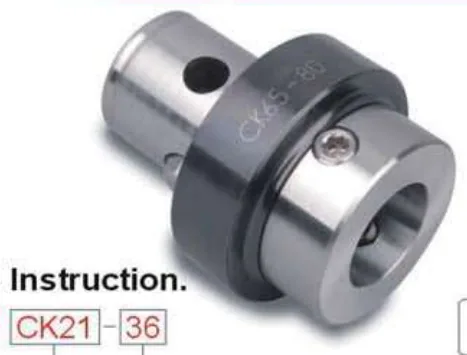

GIN TECH 60170 Преходен адаптер (от по-голям към по-малък)

Запитване

Размерите L и A в таблицата се отнасят за стойностите при монтирана глава BHF

(размерите са в mm)

Кат. №	Модел	CK No. C1	CK No. C2	ØD1	ØD2	L	A	L1	L2	Тегло	Добави
60170-01	CK21-36	2	1	24	19	68.5	55	36	13.5	0.10kg	+ Добави
60170-02	CK31-40	3	1	31	19	73	60	40	13	0.14kg	+ Добави
60170-03	CK32-35	3	2	31	24	70	60	35	13	0.16kg	+ Добави
60170-04	CK41-58	4	1	39	19	90	75	58	15	0.25kg	+ Добави
60170-05	CK42-52	4	2	39	24	87	75	52	12	0.28kg	+ Добави
60170-06	CK43-47	4	3	39	31	87	75	47	12	0.32kg	+ Добави
60170-07	CK51-58	5	1	50	19	90	70	58	20	0.38kg	+ Добави
60170-08	CK52-52	5	2	50	24	87	70	52	17	0.40kg	+ Добави
60170-09	-82	5	2	50	24	117	100	82	17	0.51kg	+ Добави
60170-10	CK53-47	5	3	50	31	87	70	47	17	0.54kg	+ Добави
60170-11	-77	5	3	50	31	117	100	77	17	0.64kg	+ Добави
60170-12	CK54-40	5	4	50	39	87	70	40	17	0.47kg	+ Добави
60170-13	-70	5	4	50	39	117	100	70	17	0.82kg	+ Добави
60170-14	CK61-66	6	1	64	19	99	65	66	34	0.84kg	+ Добави
60170-15	CK62-60	6	2	64	24	96	80	60	16	0.69kg	+ Добави
60170-16	-95	6	2	64	24	131	115	95	16	0.98kg	+ Добави
60170-17	CK63-56	6	3	64	31	96	80	56	16	0.75kg	+ Добави
60170-18	-91	6	3	64	31	131	115	91	16	1.12kg	+ Добави
60170-19	CK64-49	6	4	64	39	96	80	49	16	0.80kg	+ Добави
60170-20	-84	6	4	64	39	131	115	84	16	1.28kg	+ Добави
60170-21	CK65-39	6	5	64	50	96	80	39	16	0.92kg	+ Добави
60170-22	-74	6	5	64	50	131	115	74	16	1.33kg	+ Добави

Обяснение на модела: 60170-01 (кат. №) CK21 (редукция от CK2 към CK1) 36 (ефективна дълбочина на разстъргване)
Редукция

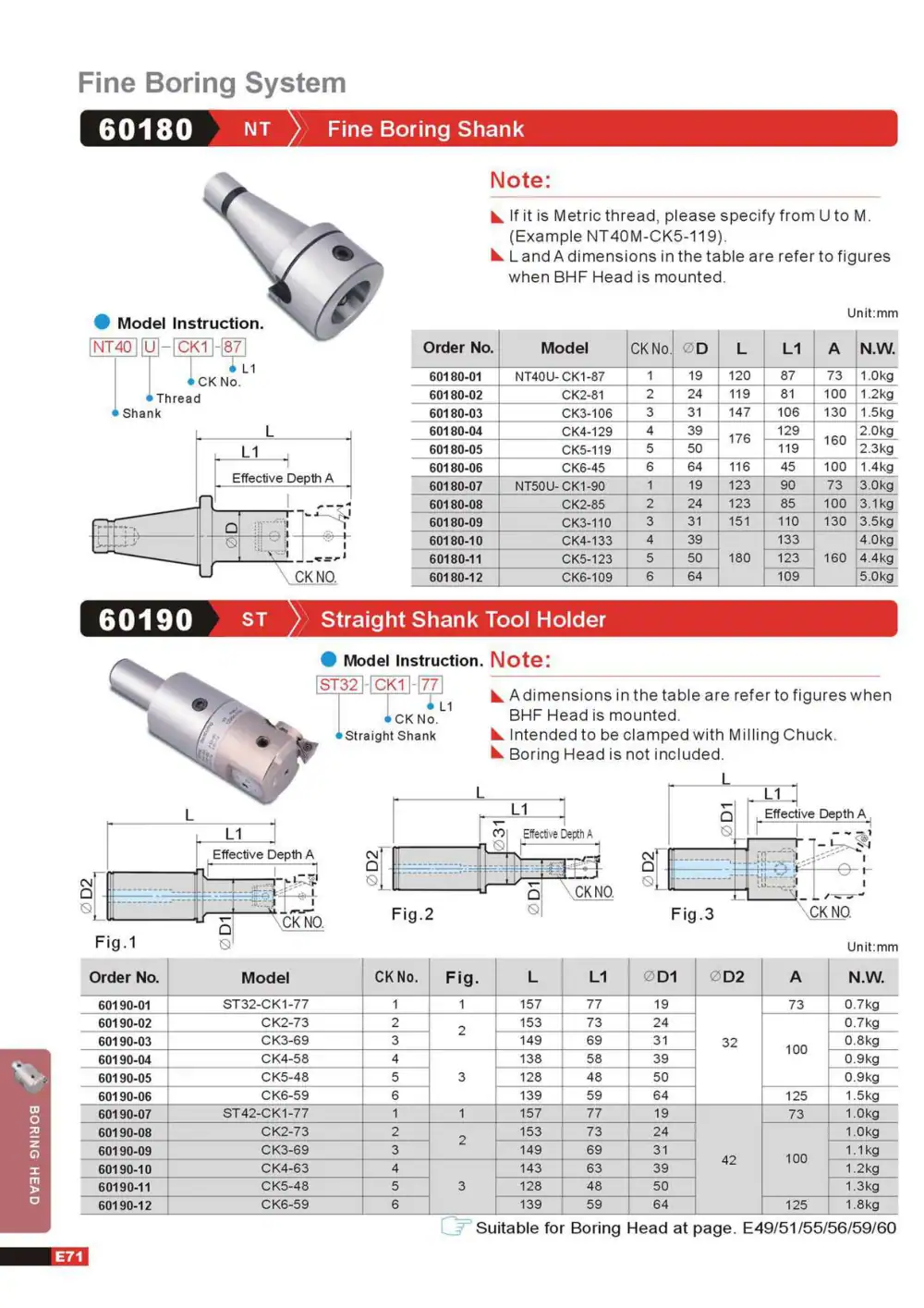

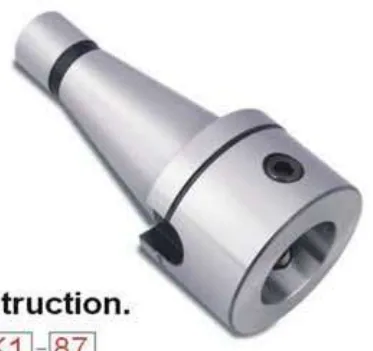

GIN TECH 60180 Опашка за прецизно разстъргване

Запитване

При метрична резба моля заменете U с M (пример: NT40M-CK5-119)
Размерите L и A в таблицата се отнасят за стойностите при монтирана глава BHF

(размерите са в mm)

Кат. №	Модел	CK No.	ØD	L	L1	A	Тегло	Добави
60180-01	NT40U- CK1-87	1	19	120	87	73	1.0kg	+ Добави
60180-02	CK2-81	2	24	119	81	100	1.2kg	+ Добави
60180-03	CK3-106	3	31	147	106	130	1.5kg	+ Добави
60180-04	CK4-129	4	39	176	129	160	2.0kg	+ Добави
60180-05	CK5-119	5	50	176	119	160	2.3kg	+ Добави
60180-06	CK6-45	6	64	116	45	100	1.4kg	+ Добави
60180-07	NT50U- CK1-90	1	19	123	90	73	3.0kg	+ Добави
60180-08	CK2-85	2	24	123	85	100	3.1kg	+ Добави
60180-09	CK3-110	3	31	151	110	130	3.5kg	+ Добави
60180-10	CK4-133	4	39	180	133	160	4.0kg	+ Добави
60180-11	CK5-123	5	50	180	123	160	4.4kg	+ Добави
60180-12	CK6-109	6	64	180	109	160	5.0kg	+ Добави

Обяснение на модела: NT40 (опашка) U (резба) CK1 (CK №) 87 (L1)

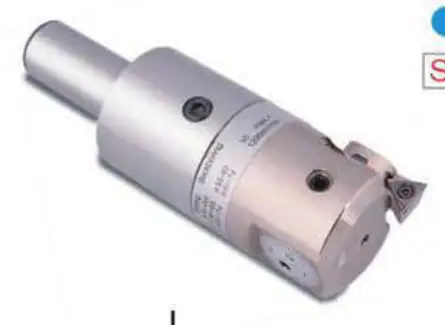

GIN TECH 60190 Инструментален държач с цилиндрична опашка

Запитване

Размерите A в таблицата се отнасят за стойностите при монтирана глава BHF
Предназначен за захващане във фрезов патронник
Разстъргващата глава не е включена

(размерите са в mm)

Кат. №	Модел	CK No.	Фиг.	L	L1	ØD1	ØD2	A	Тегло	Добави
60190-01	ST32-CK1-77	1	1	157	77	19	32	73	0.7kg	+ Добави
60190-02	CK2-73	2	2	153	73	24	32	100	0.7kg	+ Добави
60190-03	CK3-69	3	2	149	69	31	32	100	0.8kg	+ Добави
60190-04	CK4-58	4	3	138	58	39	32	100	0.9kg	+ Добави
60190-05	CK5-48	5	3	128	48	50	32	100	0.9kg	+ Добави
60190-06	CK6-59	6	3	139	59	64	32	125	1.5kg	+ Добави
60190-07	ST42-CK1-77	1	1	157	77	19	42	73	1.0kg	+ Добави
60190-08	CK2-73	2	2	153	73	24	42	100	1.0kg	+ Добави
60190-09	CK3-69	3	2	149	69	31	42	100	1.1kg	+ Добави
60190-10	CK4-63	4	3	143	63	39	42	100	1.2kg	+ Добави
60190-11	CK5-48	5	3	128	48	50	42	100	1.3kg	+ Добави
60190-12	CK6-59	6	3	139	59	64	42	125	1.8kg	+ Добави

Обяснение на модела: ST32 (цилиндрична опашка) CK1 77 (L1)
Подходящо за разстъргваща глава на стр. E49/51/55/56/59/60

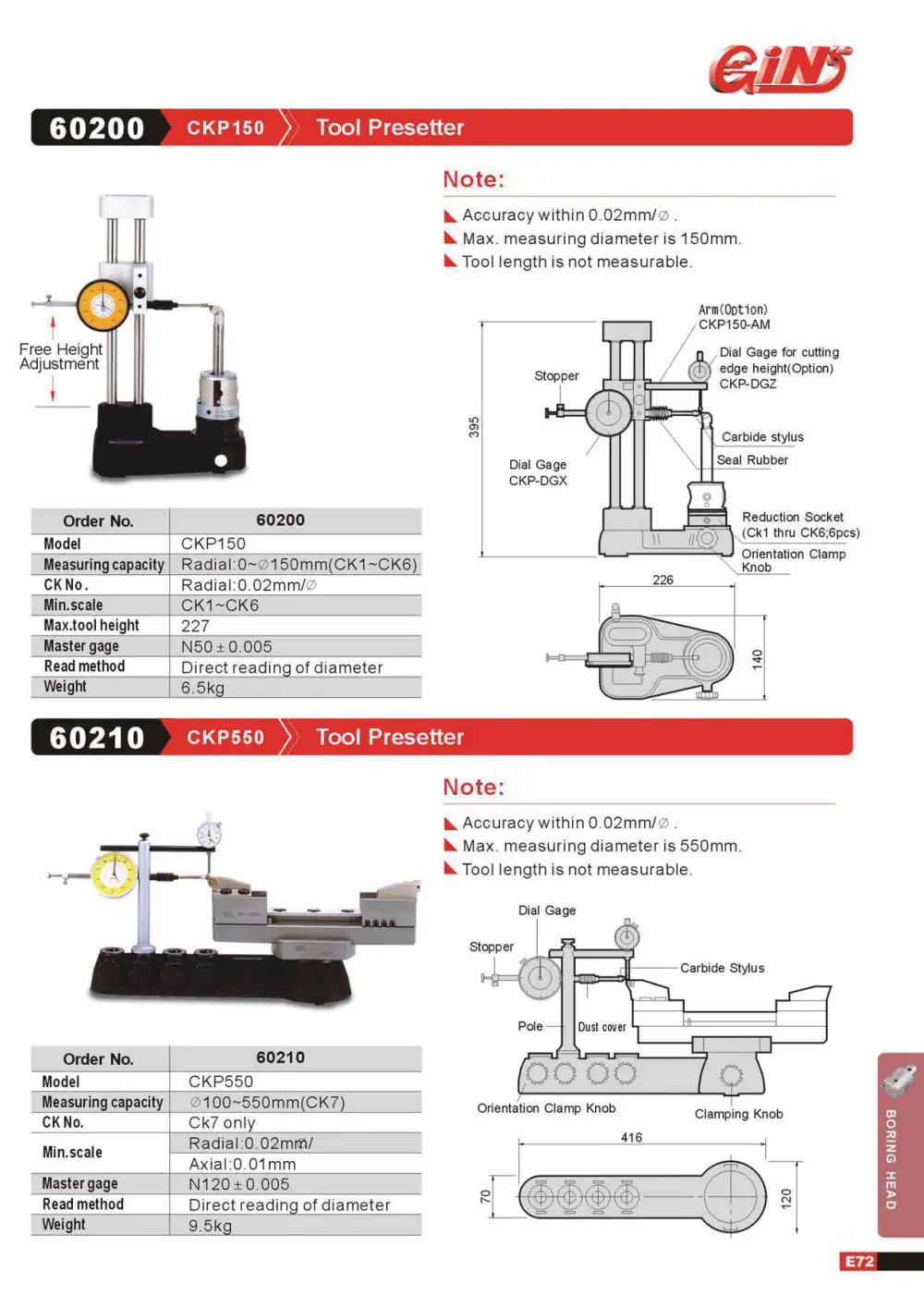

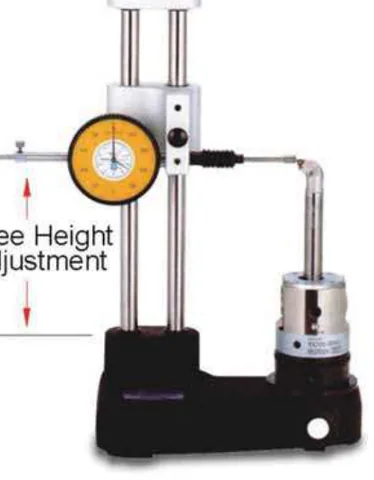

GIN TECH 60200 Уред за настройка на инструменти

Запитване

Кат. №	60200	Добави
Модел	CKP150
Measuring capacity	Радиално: 0~∅150mm (CK1~CK6)
CK No.	Радиално: 0.02mm/∅
Min.scale	CK1~CK6
Max.tool height	227
Master gage	N50±0.005
Read method	Пряко отчитане на диаметъра
Тегло	6.5kg

Точност в рамките на 0.02mm/∅.
Максималният измерван диаметър е 150mm.
Дължината на инструмента не може да се измерва.
Свободно регулиране на височината
Рамо (по избор) CKP150-AM
Часовников индикатор за височина на режещия ръб (по избор) CKP-DGZ
Ограничител
Часовников индикатор CKP-DGX

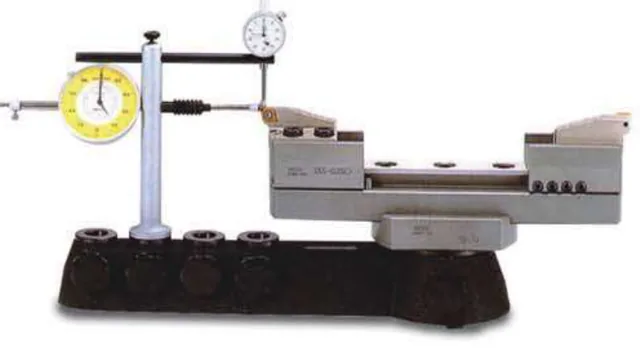

GIN TECH 60210 Уред за настройка на инструменти

Запитване

Кат. №	60210	Добави
Модел	CKP550
Measuring capacity	∅100~550mm(CK7)
CK No.	Само Ck7
Min.scale	Радиално: 0.02mm/∅
Min.scale	Аксиално: 0.01mm
Master gage	N120±0.005
Read method	Пряко отчитане на диаметъра
Тегло	9.5kg

Точност в рамките на 0.02mm/∅.
Максималният измерван диаметър е 550mm.
Дължината на инструмента не може да се измерва.
Часовников индикатор
Ограничител
Твърдосплавен измервателен връх
Колона
Прахозащитен капак

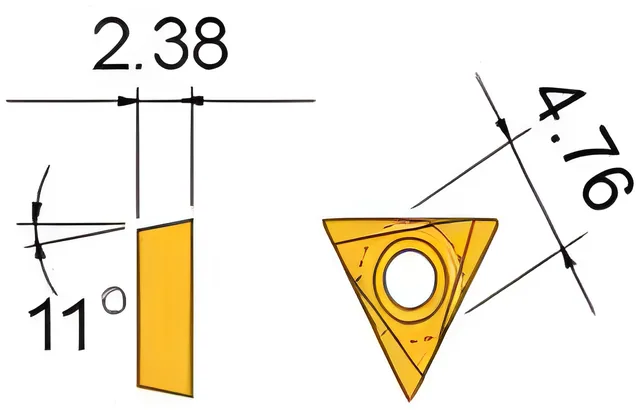

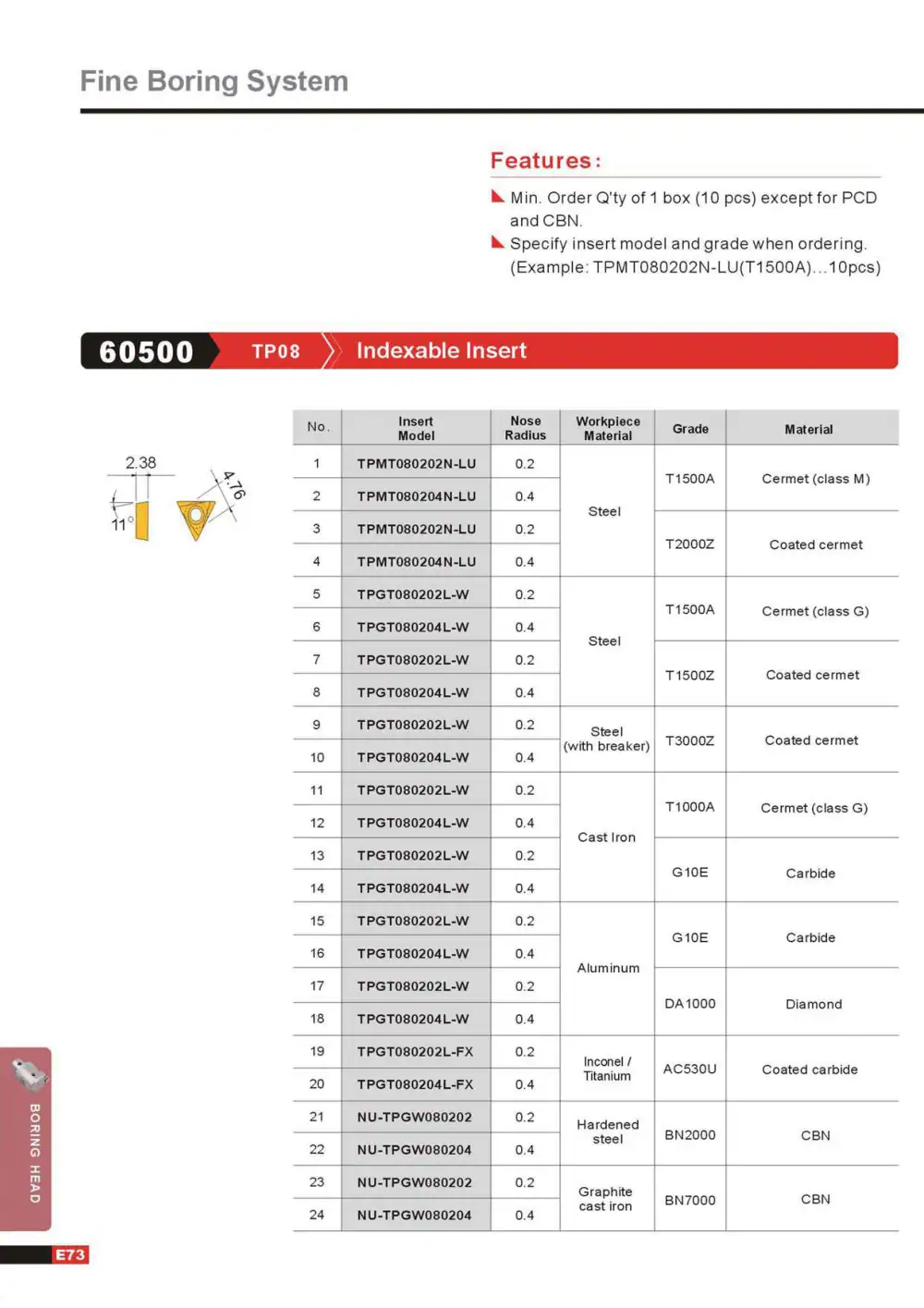

GIN TECH 60500 Сменяема пластина

Запитване

Минимално количество за поръчка: 1 кутия (10 бр.), с изключение на PCD и CBN
При поръчка посочете модела и твърдосплавната марка на пластината (пример: TPMT080202N-LU(T1500A)...10pcs)

No.	Модел на пластината	Радиус на върха	Материал на детайла	Марка	Материал
1	TPMT080202N-LU	0.2	Стомана	T1500A	Кермет (клас M)
2	TPMT080204N-LU	0.4	Стомана	T1500A	Кермет (клас M)
3	TPMT080202N-LU	0.2	Стомана	T2000Z	Кермет с покритие
4	TPMT080204N-LU	0.4	Стомана	T2000Z	Кермет с покритие
5	TPGT080202L-W	0.2	Стомана	T1500A	Кермет (клас G)
6	TPGT080204L-W	0.4	Стомана	T1500A	Кермет (клас G)
7	TPGT080202L-W	0.2	Стомана	T1500Z	Кермет с покритие
8	TPGT080204L-W	0.4	Стомана	T1500Z	Кермет с покритие
9	TPGT080202L-W	0.2	Стомана (със стружкочупач)	T3000Z	Кермет с покритие
10	TPGT080204L-W	0.4	Стомана (със стружкочупач)	T3000Z	Кермет с покритие
11	TPGT080202L-W	0.2	Чугун	T1000A	Кермет (клас G)
12	TPGT080204L-W	0.4	Чугун	T1000A	Кермет (клас G)
13	TPGT080202L-W	0.2	Чугун	G10E	Твърда сплав
14	TPGT080204L-W	0.4	Чугун	G10E	Твърда сплав
15	TPGT080202L-W	0.2	Алуминий	G10E	Твърда сплав
16	TPGT080204L-W	0.4	Алуминий	G10E	Твърда сплав
17	TPGT080202L-W	0.2	Алуминий	DA1000	Диамант
18	TPGT080204L-W	0.4	Алуминий	DA1000	Диамант
19	TPGT080202L-FX	0.2	Инконел / Титан	AC530U	Твърда сплав с покритие
20	TPGT080204L-FX	0.4	Инконел / Титан	AC530U	Твърда сплав с покритие
21	NU-TPGW080202	0.2	Закалена стомана	BN2000	CBN
22	NU-TPGW080204	0.4	Закалена стомана	BN2000	CBN
23	NU-TPGW080202	0.2	Графитен чугун	BN7000	CBN
24	NU-TPGW080204	0.4	Графитен чугун	BN7000	CBN

11°

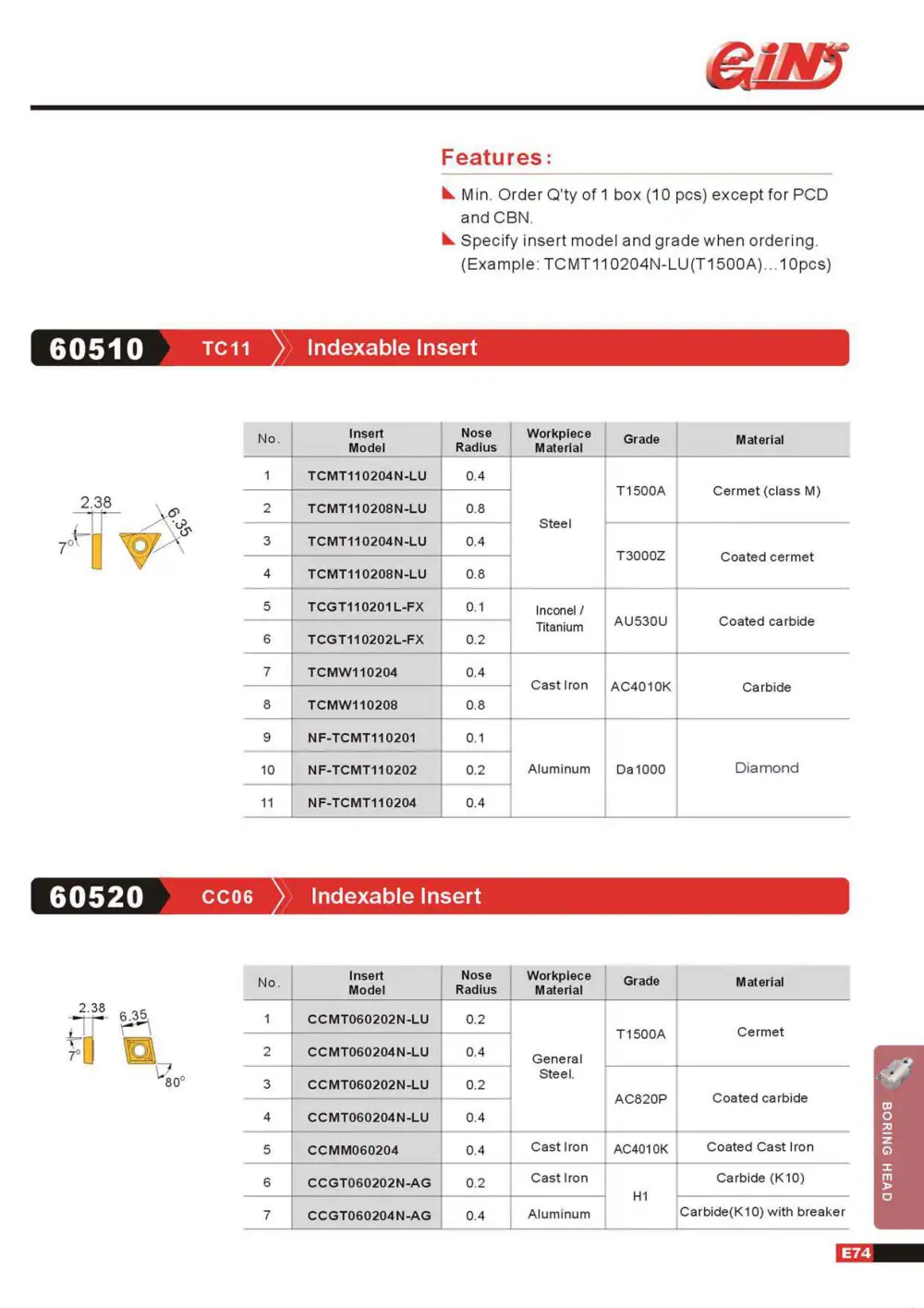

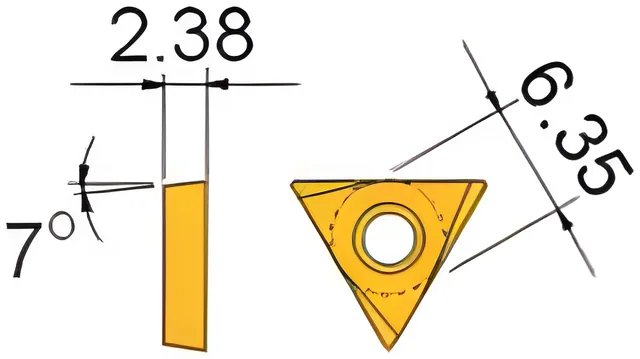

GIN TECH 60510 Сменяема пластина

Запитване

Минимално количество за поръчка: 1 кутия (10 бр.), с изключение на PCD и CBN
При поръчка посочете модела и твърдосплавната марка на пластината (пример: TCMT110204N-LU(T1500A)...10pcs)

No.	Модел на пластината	Радиус на върха	Материал на детайла	Марка	Материал
1	TCMT110204N-LU	0.4	Стомана	T1500A	Кермет (клас M)
2	TCMT110208N-LU	0.8	Стомана	T1500A	Кермет (клас M)
3	TCMT110204N-LU	0.4	Стомана	T3000Z	Кермет с покритие
4	TCMT110208N-LU	0.8	Стомана	T3000Z	Кермет с покритие
5	TCGT110201L-FX	0.1	Инконел / Титан	AU530U	Твърда сплав с покритие
6	TCGT110202L-FX	0.2	Инконел / Титан	AU530U	Твърда сплав с покритие
7	TCMW110204	0.4	Чугун	AC4010K	Твърда сплав
8	TCMW110208	0.8	Чугун	AC4010K	Твърда сплав
9	NF-TCMT110201	0.1	Алуминий	Da1000	Диамант
10	NF-TCMT110202	0.2	Алуминий	Da1000	Диамант
11	NF-TCMT110204	0.4	Алуминий	Da1000	Диамант

7°

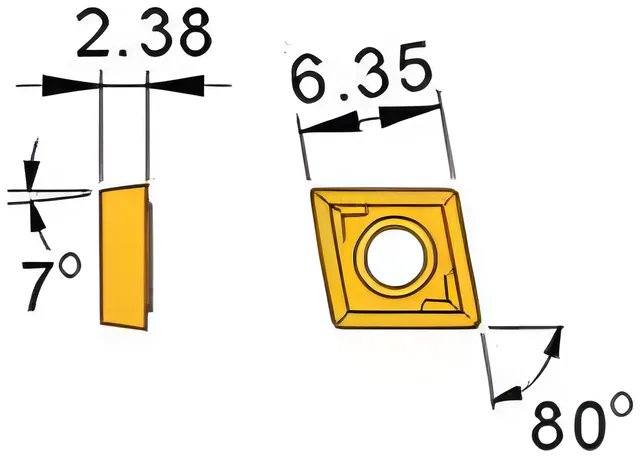

GIN TECH 60520 Сменяема пластина

Запитване

No.	Модел на пластината	Радиус на върха	Материал на детайла	Марка	Материал
1	CCMT060202N-LU	0.2	Обикновена стомана	T1500A	Кермет
2	CCMT060204N-LU	0.4	Обикновена стомана	T1500A	Кермет
3	CCMT060202N-LU	0.2	Обикновена стомана	AC820P	Твърда сплав с покритие
4	CCMT060204N-LU	0.4	Обикновена стомана	AC820P	Твърда сплав с покритие
5	CCMM060204	0.4	Чугун	AC4010K	Чугун с покритие
6	CCGT060202N-AG	0.2	Чугун	H1	Твърда сплав (K10)
7	CCGT060204N-AG	0.4	Алуминий	H1	Твърда сплав (K10) със стружкочупач

7°
80°

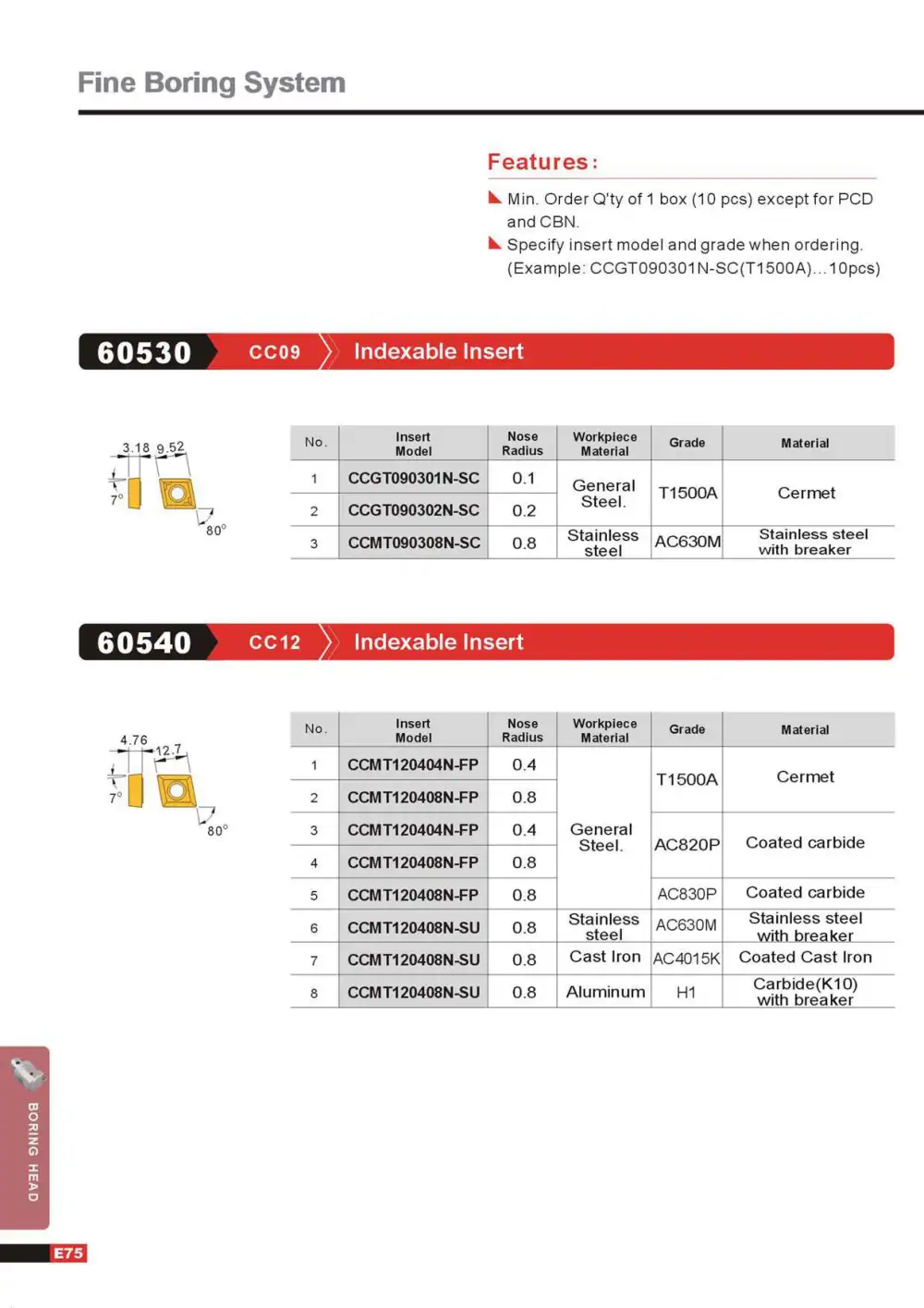

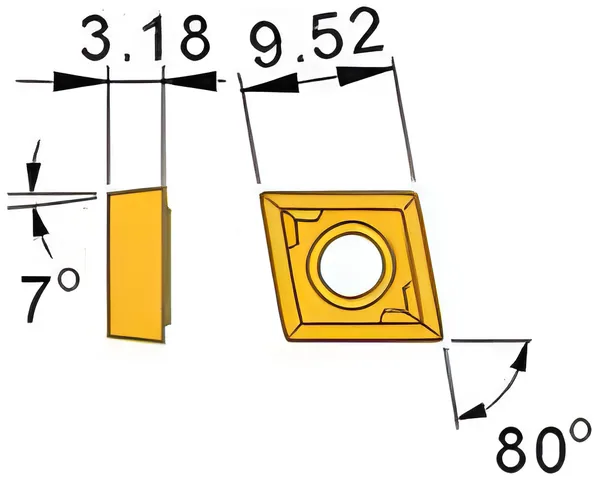

GIN TECH 60530 Сменяема пластина

Запитване

Минимално количество за поръчка: 1 кутия (10 бр.), с изключение на PCD и CBN
При поръчка посочете модела и твърдосплавната марка на пластината (пример: CCGT090301N-SC(T1500A)...10pcs)

No.	Модел на пластината	Радиус на върха	Материал на детайла	Марка	Материал
1	CCGT090301N-SC	0.1	Обикновена стомана	T1500A	Кермет
2	CCGT090302N-SC	0.2	Обикновена стомана	T1500A	Кермет
3	CCMT090308N-SC	0.8	Неръждаема стомана	AC630M	Неръждаема стомана със стружкочупач

7°
80°

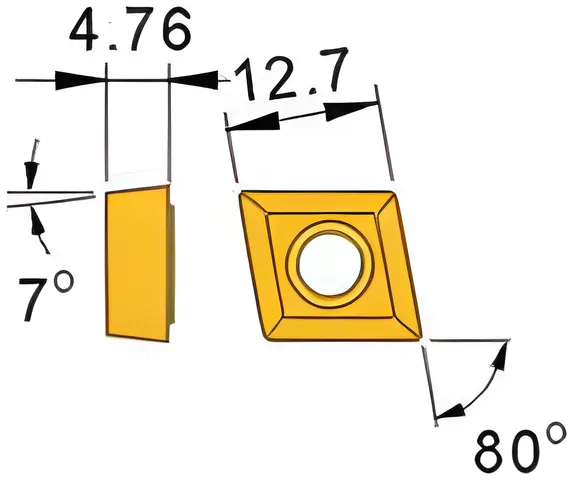

GIN TECH 60540 Сменяема пластина

Запитване

No.	Модел на пластината	Радиус на върха	Материал на детайла	Марка	Материал
1	CCMT120404N-FP	0.4	Обикновена стомана	T1500A	Кермет
2	CCMT120408N-FP	0.8	Обикновена стомана	T1500A	Кермет
3	CCMT120404N-FP	0.4	Обикновена стомана	AC820P	Твърда сплав с покритие
4	CCMT120408N-FP	0.8	Обикновена стомана	AC820P	Твърда сплав с покритие
5	CCMT120408N-FP	0.8	Обикновена стомана	AC830P	Твърда сплав с покритие
6	CCMT120408N-SU	0.8	Неръждаема стомана	AC630M	Неръждаема стомана със стружкочупач
7	CCMT120408N-SU	0.8	Чугун	AC4015K	Чугун с покритие
8	CCMT120408N-SU	0.8	Алуминий	H1	Твърда сплав (K10) със стружкочупач

7°
80°

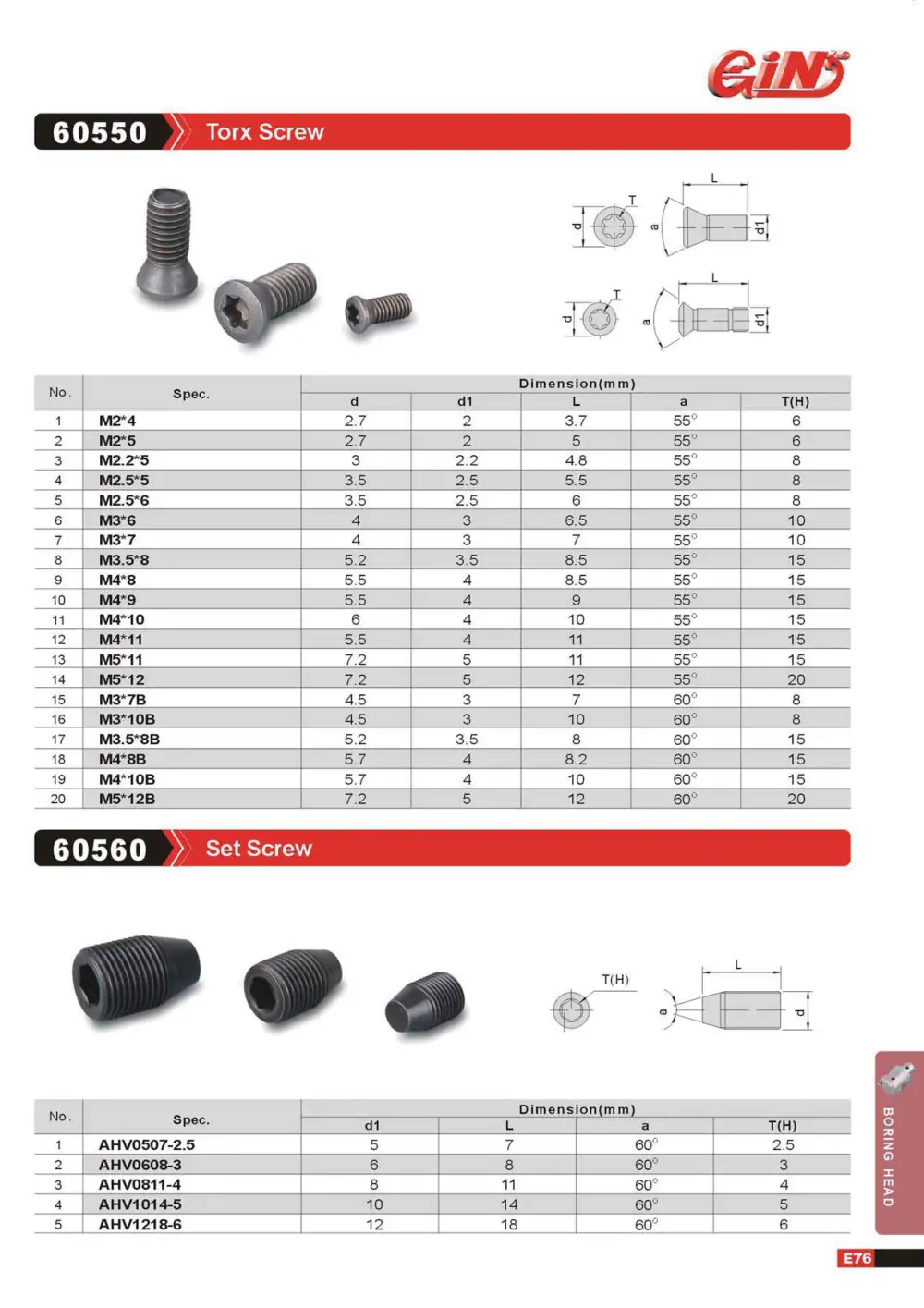

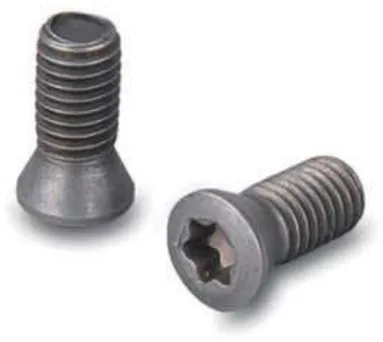

GIN TECH 60550 Винт Torx

Запитване

Размери (mm) (размерите са в mm)

No.	Спецификация	d	d1	L	a	T(H)
1	M2*4	2.7	2	3.7	55°	6
2	M2*5	2.7	2	5	55°	6
3	M2.2*5	3	2.2	4.8	55°	8
4	M2.5*5	3.5	2.5	5.5	55°	8
5	M2.5*6	3.5	2.5	6	55°	8
6	M3*6	4	3	6.5	55°	10
7	M3*7	4	3	7	55°	10
8	M3.5*8	5.2	3.5	8.5	55°	15
9	M4*8	5.5	4	8.5	55°	15
10	M4*9	5.5	4	9	55°	15
11	M4*10	6	4	10	55°	15
12	M4*11	5.5	4	11	55°	15
13	M5*11	7.2	5	11	55°	15
14	M5*12	7.2	5	12	55°	20
15	M3*7B	4.5	3	7	60°	8
16	M3*10B	4.5	3	10	60°	8
17	M3.5*8B	5.2	3.5	8	60°	15
18	M4*8B	5.7	4	8.2	60°	15
19	M4*10B	5.7	4	10	60°	15
20	M5*12B	7.2	5	12	60°	20

GIN TECH 60560 Установъчен винт

Запитване

Размери (mm) (размерите са в mm)

No.	Спецификация	d1	L	a	T(H)
1	AHV0507-2.5	5	7	60°	2.5
2	AHV0608-3	6	8	60°	3
3	AHV0811-4	8	11	60°	4
4	AHV1014-5	10	14	60°	5
5	AHV1218-6	12	18	60°	6

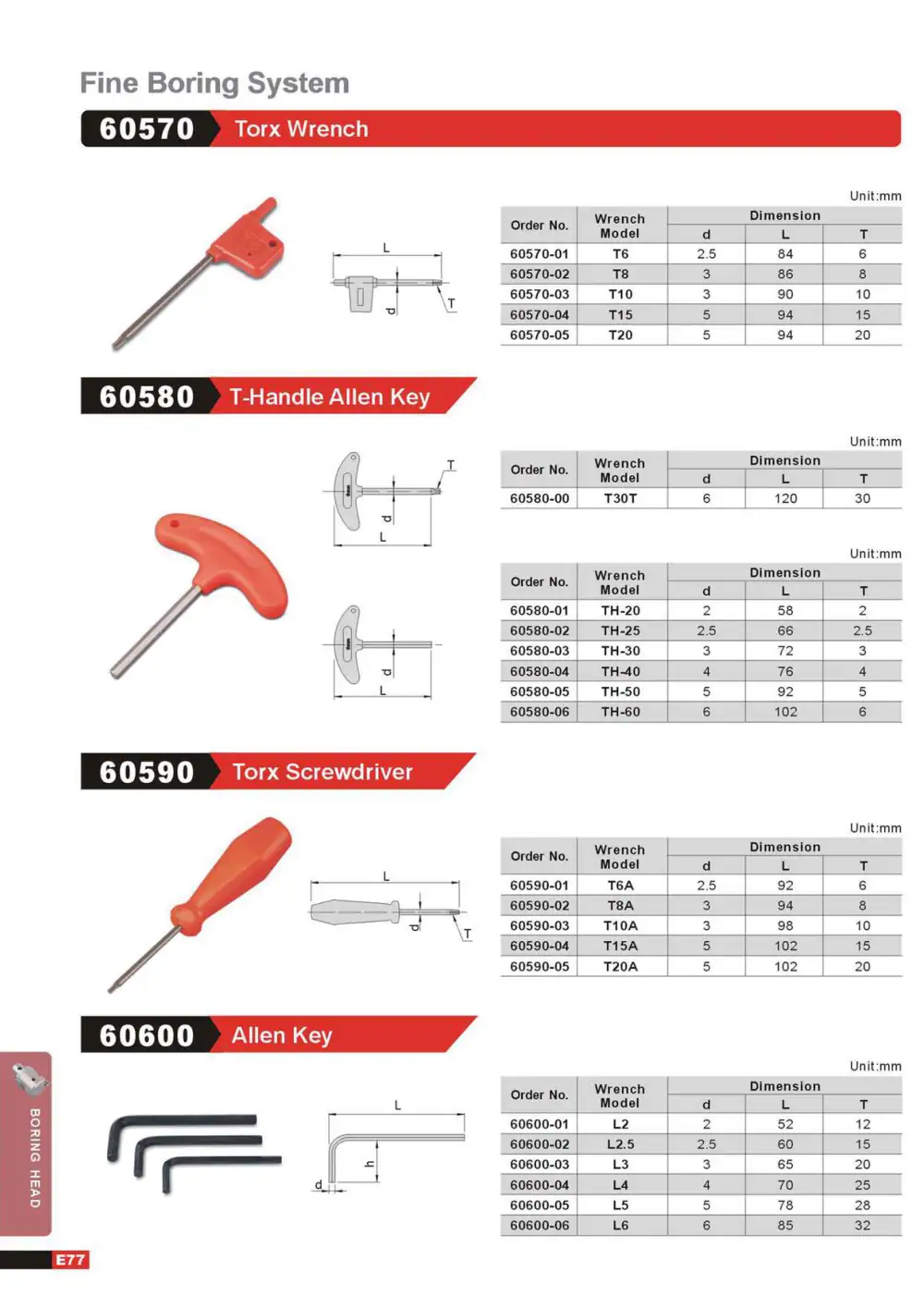

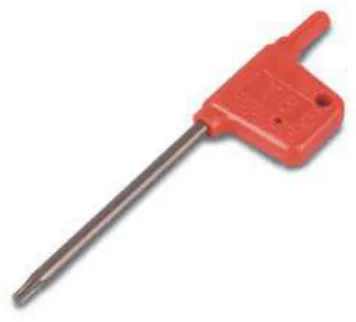

GIN TECH 60570 Ключ Torx

Запитване

(размерите са в mm)

Кат. №	Модел ключ	d	L	T	Добави
60570-01	T6	2.5	84	6	+ Добави
60570-02	T8	3	86	8	+ Добави
60570-03	T10	3	90	10	+ Добави
60570-04	T15	5	94	15	+ Добави
60570-05	T20	5	94	20	+ Добави

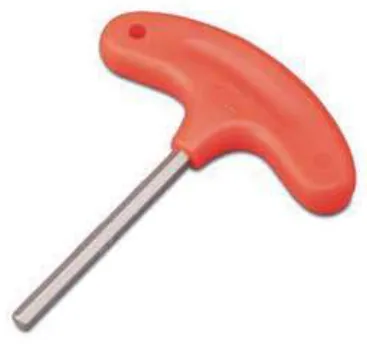

GIN TECH 60580 Шестограмен ключ с T-образна дръжка

Запитване

(размерите са в mm)

Кат. №	Модел ключ	d	L	T	Добави
60580-00	T30T	6	120	30	+ Добави

(размерите са в mm)

Кат. №	Модел ключ	d	L	T	Добави
60580-01	TH-20	2	58	2	+ Добави
60580-02	TH-25	2.5	66	2.5	+ Добави
60580-03	TH-30	3	72	3	+ Добави
60580-04	TH-40	4	76	4	+ Добави
60580-05	TH-50	5	92	5	+ Добави
60580-06	TH-60	6	102	6	+ Добави

GIN TECH 60590 Отвертка Torx

Запитване

(размерите са в mm)

Кат. №	Модел ключ	d	L	T	Добави
60590-01	T6A	2.5	92	6	+ Добави
60590-02	T8A	3	94	8	+ Добави
60590-03	T10A	3	98	10	+ Добави
60590-04	T15A	5	102	15	+ Добави
60590-05	T20A	5	102	20	+ Добави

GIN TECH 60600 Шестограмен ключ

Запитване

(размерите са в mm)

Кат. №	Модел ключ	d	L	T	Добави
60600-01	L2	2	52	12	+ Добави
60600-02	L2.5	2.5	60	15	+ Добави
60600-03	L3	3	65	20	+ Добави
60600-04	L4	4	70	25	+ Добави
60600-05	L5	5	78	28	+ Добави
60600-06	L6	6	85	32	+ Добави

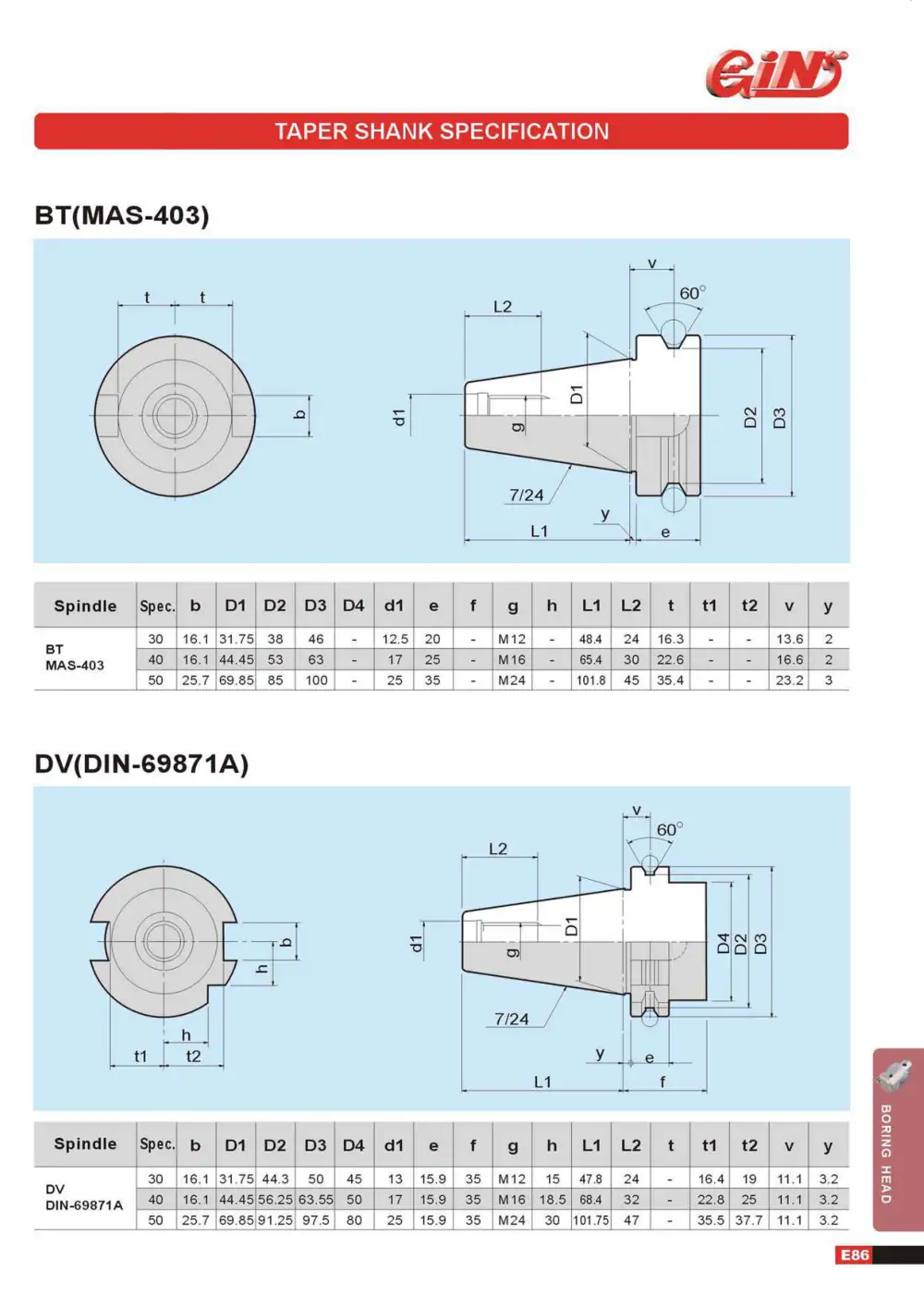

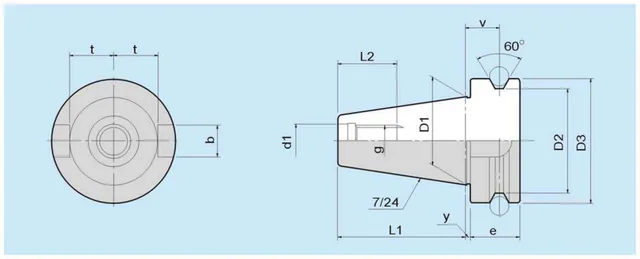

GIN TECH BT(MAS-403)

Запитване

Стандарт: MAS-403

Шпиндел	Спецификация	b	D1	D2	D3	D4	d1	e	f	g	h	L1	L2	t	t1	t2	v	y
BT MAS-403	30	16.1	31.75	38	46	-	12.5	20	-	M12	-	48.4	24	16.3	-	-	13.6	2
BT MAS-403	40	16.1	44.45	53	63	-	17	25	-	M16	-	65.4	30	22.6	-	-	16.6	2
BT MAS-403	50	25.7	69.85	85	100	-	25	35	-	M24	-	101.8	45	35.4	-	-	23.2	3

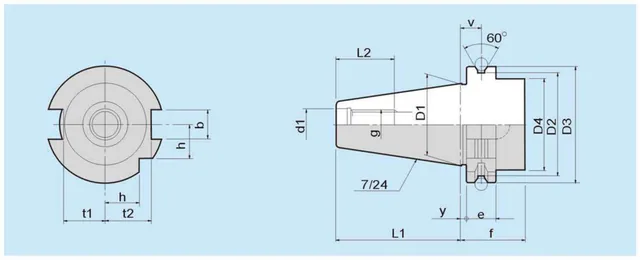

GIN TECH DV(DIN-69871A)

Запитване

Стандарт: DIN-69871A

Шпиндел	Спецификация	b	D1	D2	D3	D4	d1	e	f	g	h	L1	L2	t	t1	t2	v	y
DV DIN-69871A	30	16.1	31.75	44.3	50	45	13	15.9	35	M12	15	47.8	24	-	16.4	19	11.1	3.2
DV DIN-69871A	40	16.1	44.45	56.25	63.55	50	17	15.9	35	M16	18.5	68.4	32	-	22.8	25	11.1	3.2
DV DIN-69871A	50	25.7	69.85	91.25	97.5	80	25	15.9	35	M24	30	101.75	47	-	35.5	37.7	11.1	3.2

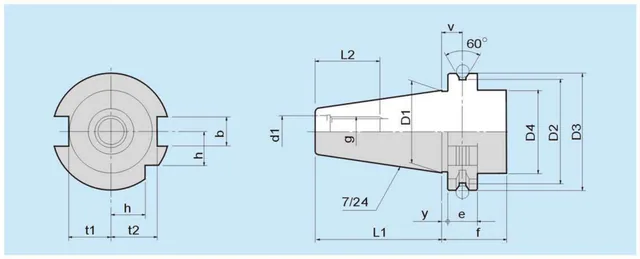

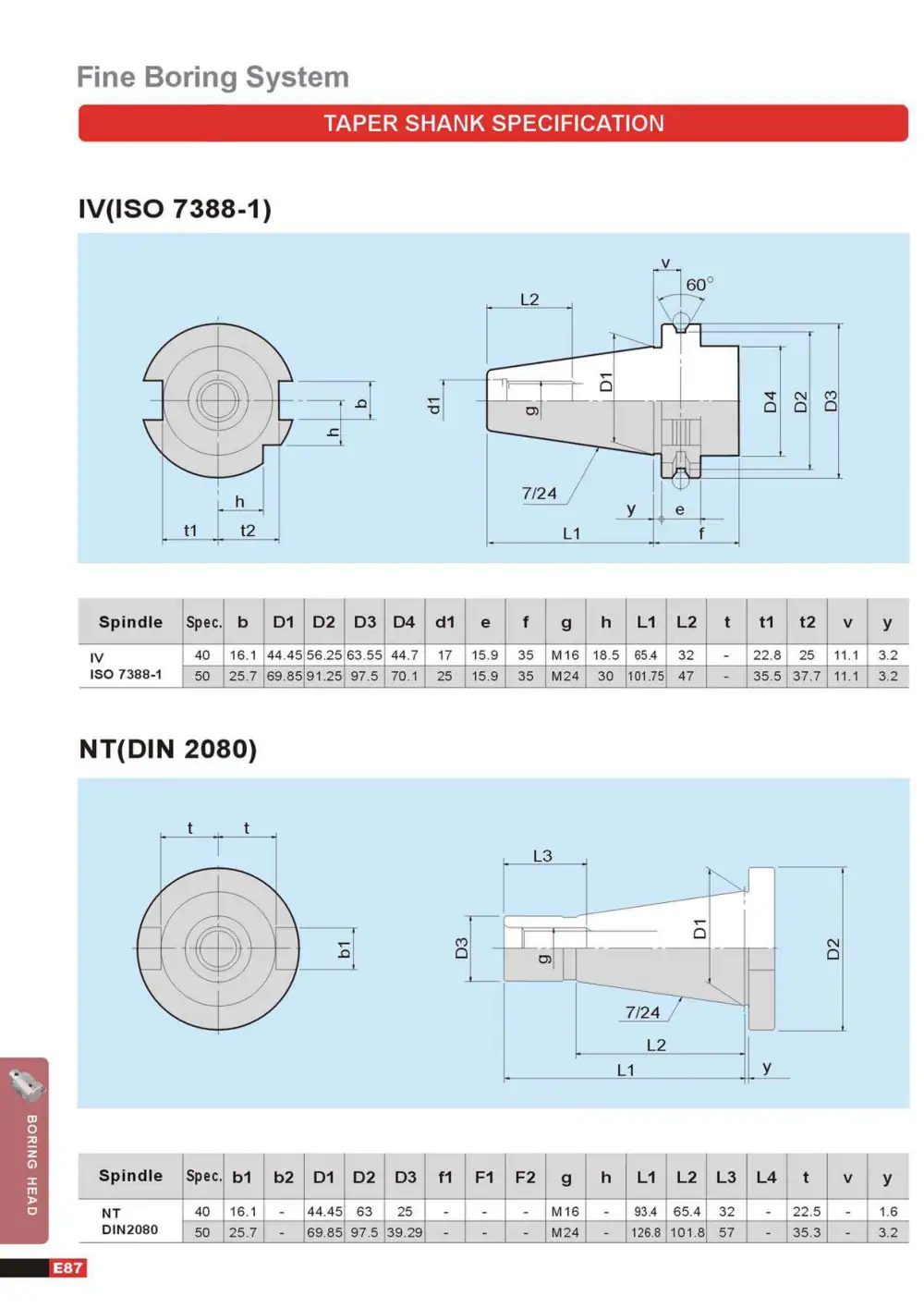

GIN TECH IV(ISO 7388-1)

Запитване

Стандарт: ISO 7388-1

Шпиндел	Спецификация	b	D1	D2	D3	D4	d1	e	f	g	h	L1	L2	t	t1	t2	v	y
IV ISO 7388-1	40	16.1	44.45	56.25	63.55	44.7	17	15.9	35	M16	18.5	65.4	32	-	22.8	25	11.1	3.2
IV ISO 7388-1	50	25.7	69.85	91.25	97.5	70.1	25	15.9	35	M24	30	101.75	47	-	35.5	37.7	11.1	3.2

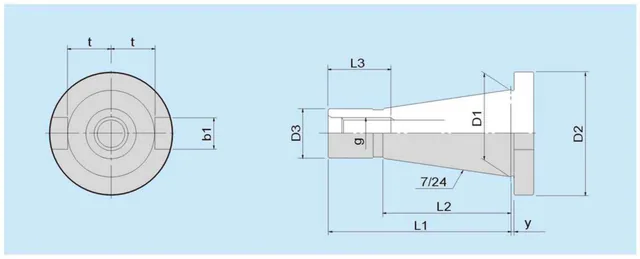

GIN TECH NT(DIN 2080)

Запитване

Стандарт: DIN 2080

Шпиндел	Спецификация	b1	b2	D1	D2	D3	f1	F1	F2	g	h	L1	L2	L3	L4	t	v	y
NT DIN2080	40	16.1	-	44.45	63	25	-	-	-	M16	-	93.4	65.4	32	-	22.5	-	1.6
NT DIN2080	50	25.7	-	69.85	97.5	39.29	-	-	-	M24	-	126.8	101.8	57	-	35.3	-	3.2

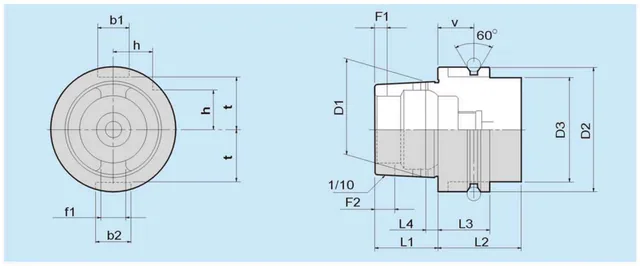

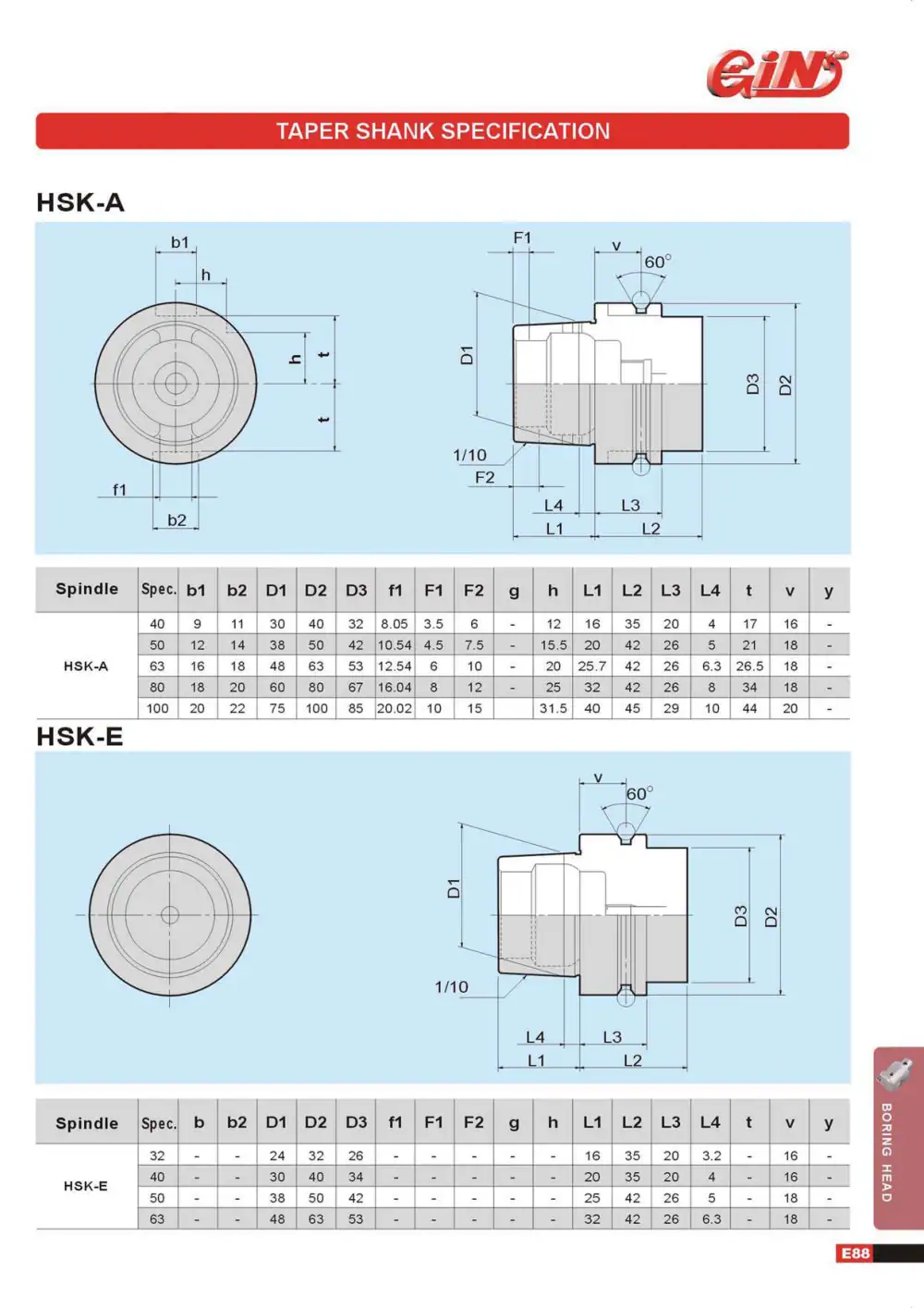

GIN TECH HSK-A

Запитване

Шпиндел	Спецификация	b1	b2	D1	D2	D3	f1	F1	F2	g	h	L1	L2	L3	L4	t	v	y
HSK-A	40	9	11	30	40	32	8.05	3.5	6	-	12	16	35	20	4	17	16	-
HSK-A	50	12	14	38	50	42	10.54	4.5	7.5	-	15.5	20	42	26	5	21	18	-
HSK-A	63	16	18	48	63	53	12.54	6	10	-	20	25.7	42	26	6.3	26.5	18	-
HSK-A	80	18	20	60	80	67	16.04	8	12	-	25	32	42	26	8	34	18	-
HSK-A	100	20	22	75	100	85	20.02	10	15		31.5	40	45	29	10	44	20	-

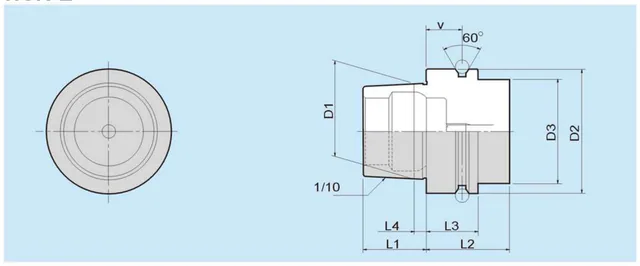

GIN TECH HSK-E

Запитване

Шпиндел	Спецификация	b	b2	D1	D2	D3	f1	F1	F2	g	h	L1	L2	L3	L4	t	v	y
HSK-E	32	-	-	24	32	26	-	-	-	-	-	16	35	20	3.2	-	16	-
HSK-E	40	-	-	30	40	34	-	-	-	-	-	20	35	20	4	-	16	-
HSK-E	50	-	-	38	50	42	-	-	-	-	-	25	42	26	5	-	18	-
HSK-E	63	-	-	48	63	53	-	-	-	-	-	32	42	26	6.3	-	18	-

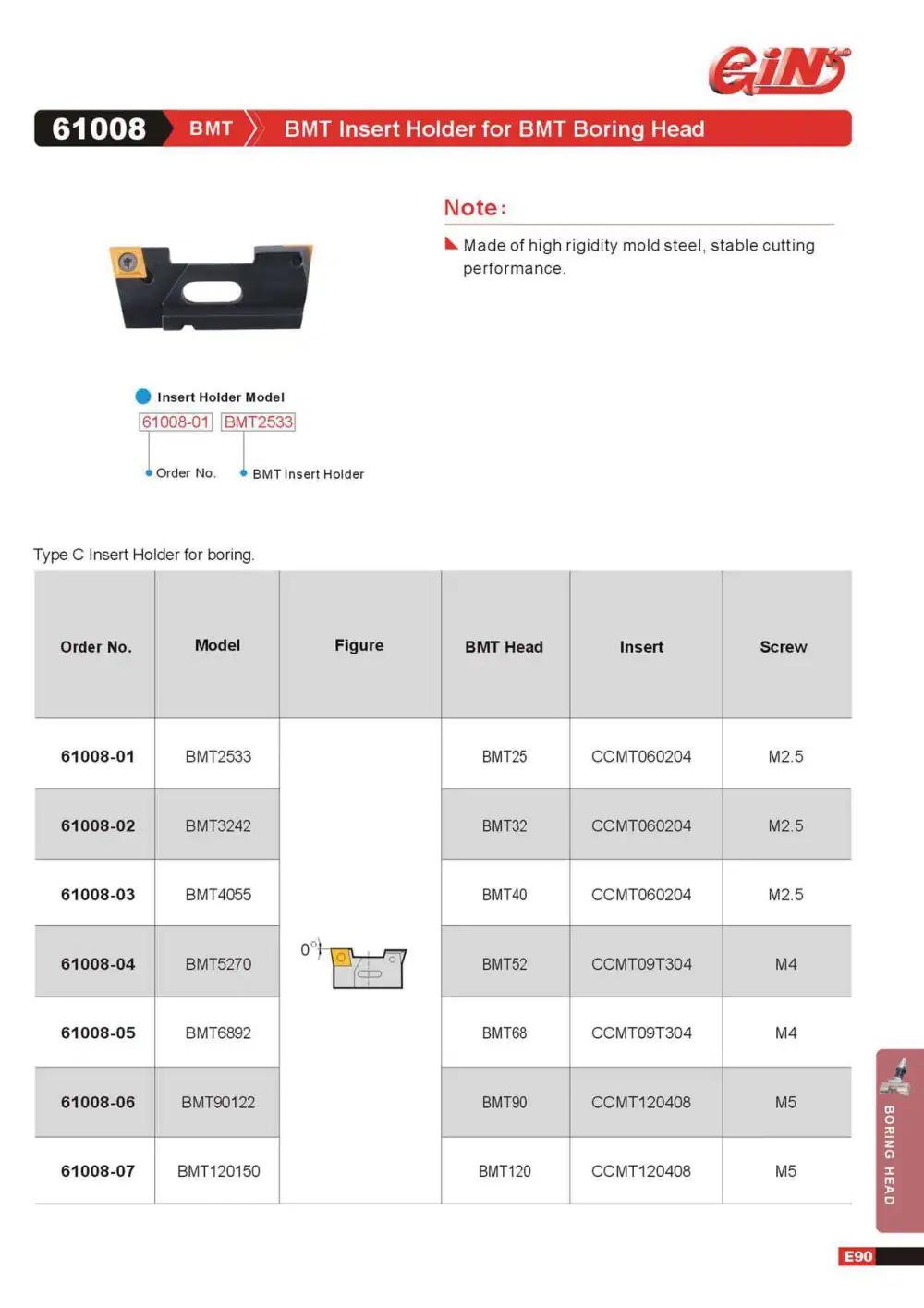

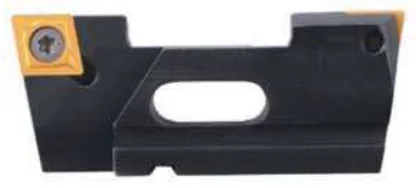

GIN TECH 61008 Държач за пластина BMT за разстъргваща глава BMT

Запитване

Кат. №	Модел	Глава BMT	Пластина	Винт	Добави
61008-01	BMT2533	BMT25	CCMT060204	M2.5	+ Добави
61008-02	BMT3242	BMT32	CCMT060204	M2.5	+ Добави
61008-03	BMT4055	BMT40	CCMT060204	M2.5	+ Добави
61008-04	BMT5270	BMT52	CCMT09T304	M4	+ Добави
61008-05	BMT6892	BMT68	CCMT09T304	M4	+ Добави
61008-06	BMT90122	BMT90	CCMT120408	M5	+ Добави
61008-07	BMT120150	BMT120	CCMT120408	M5	+ Добави

Изработен от стомана за матрици с висока коравина, стабилни режещи характеристики.
Модел на държача за пластина: 61008-01 (кат. №) BMT2533 (държач за пластина BMT)
Държач за пластина тип C за разстъргване.

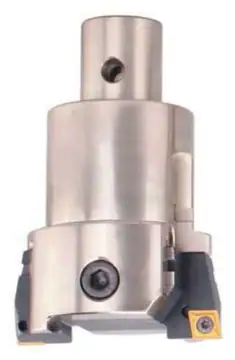

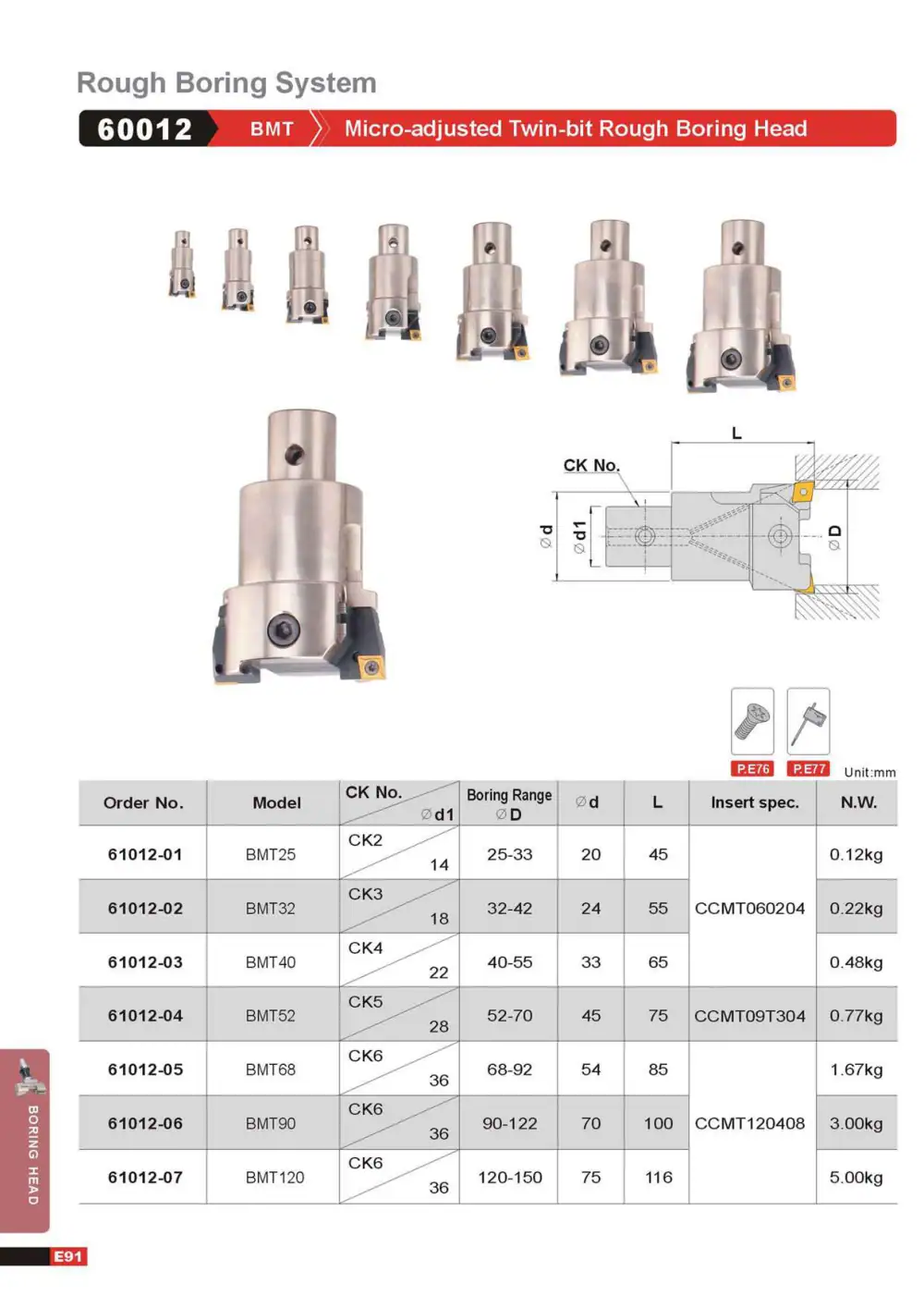

GIN TECH 60012 Глава за грубо разстъргване с два ножа и микрорегулиране

Запитване

(размерите са в mm)

Кат. №	Модел	CK No.	Ød1	Обхват на разстъргване ØD	Ød	L	Спецификация на пластината	Тегло	Добави
61012-01	BMT25	CK2	14	25-33	20	45	CCMT060204	0.12kg	+ Добави
61012-02	BMT32	CK3	18	32-42	24	55	CCMT060204	0.22kg	+ Добави
61012-03	BMT40	CK4	22	40-55	33	65	CCMT060204	0.48kg	+ Добави
61012-04	BMT52	CK5	28	52-70	45	75	CCMT09T304	0.77kg	+ Добави
61012-05	BMT68	CK6	36	68-92	54	85	CCMT120408	1.67kg	+ Добави
61012-06	BMT90	CK6	36	90-122	70	100	CCMT120408	3.00kg	+ Добави
61012-07	BMT120	CK6	36	120-150	75	116	CCMT120408	5.00kg	+ Добави

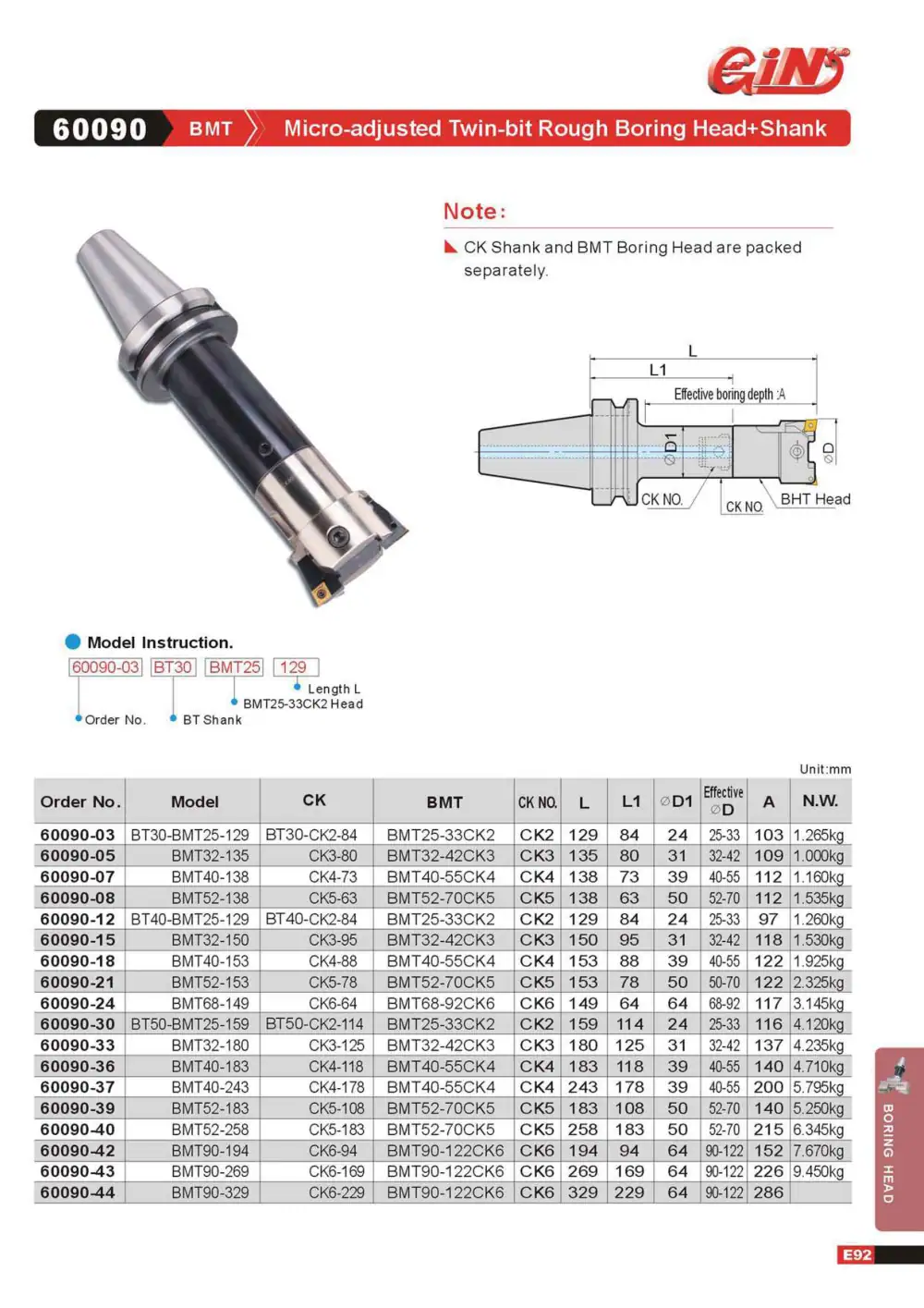

GIN TECH 60090 Глава за грубо разстъргване с два ножа и микрорегулиране + опашка

Запитване

(размерите са в mm)

Кат. №	Модел	CK	BMT	CK NO.	L	L1	ØD1	Ефективен ØD	A	Тегло	Добави
60090-03	BT30-BMT25-129	BT30-CK2-84	BMT25-33CK2	CK2	129	84	24	25-33	103	1.265kg	+ Добави
60090-05	BMT32-135	CK3-80	BMT32-42CK3	CK3	135	80	31	32-42	109	1.000kg	+ Добави
60090-07	BMT40-138	CK4-73	BMT40-55CK4	CK4	138	73	39	40-55	112	1.160kg	+ Добави
60090-08	BMT52-138	CK5-63	BMT52-70CK5	CK5	138	63	50	52-70	112	1.535kg	+ Добави
60090-12	BT40-BMT25-129	BT40-CK2-84	BMT25-33CK2	CK2	129	84	24	25-33	97	1.260kg	+ Добави
60090-15	BMT32-150	CK3-95	BMT32-42CK3	CK3	150	95	31	32-42	118	1.530kg	+ Добави
60090-18	BMT40-153	CK4-88	BMT40-55CK4	CK4	153	88	39	40-55	122	1.925kg	+ Добави
60090-21	BMT52-153	CK5-78	BMT52-70CK5	CK5	153	78	50	50-70	122	2.325kg	+ Добави
60090-24	BMT68-149	CK6-64	BMT68-92CK6	CK6	149	64	64	68-92	117	3.145kg	+ Добави
60090-30	BT50-BMT25-159	BT50-CK2-114	BMT25-33CK2	CK2	159	114	24	25-33	116	4.120kg	+ Добави
60090-33	BMT32-180	CK3-125	BMT32-42CK3	CK3	180	125	31	32-42	137	4.235kg	+ Добави
60090-36	BMT40-183	CK4-118	BMT40-55CK4	CK4	183	118	39	40-55	140	4.710kg	+ Добави
60090-37	BMT40-243	CK4-178	BMT40-55CK4	CK4	243	178	39	40-55	200	5.795kg	+ Добави
60090-39	BMT52-183	CK5-108	BMT52-70CK5	CK5	183	108	50	52-70	140	5.250kg	+ Добави
60090-40	BMT52-258	CK5-183	BMT52-70CK5	CK5	258	183	50	52-70	215	6.345kg	+ Добави
60090-42	BMT90-194	CK6-94	BMT90-122CK6	CK6	194	94	64	90-122	152	7.670kg	+ Добави
60090-43	BMT90-269	CK6-169	BMT90-122CK6	CK6	269	169	64	90-122	226	9.450kg	+ Добави
60090-44	BMT90-329	CK6-229	BMT90-122CK6	CK6	329	229	64	90-122	286		+ Добави

CK опашката и разстъргващата глава BMT се опаковат поотделно.
Ефективна дълбочина на разстъргване: A
Обяснение на модела: 60090-03 (кат. №) BT30 (BT опашка) BMT25 (глава BMT25-33CK2) 129 (дължина L)

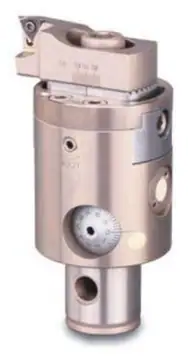

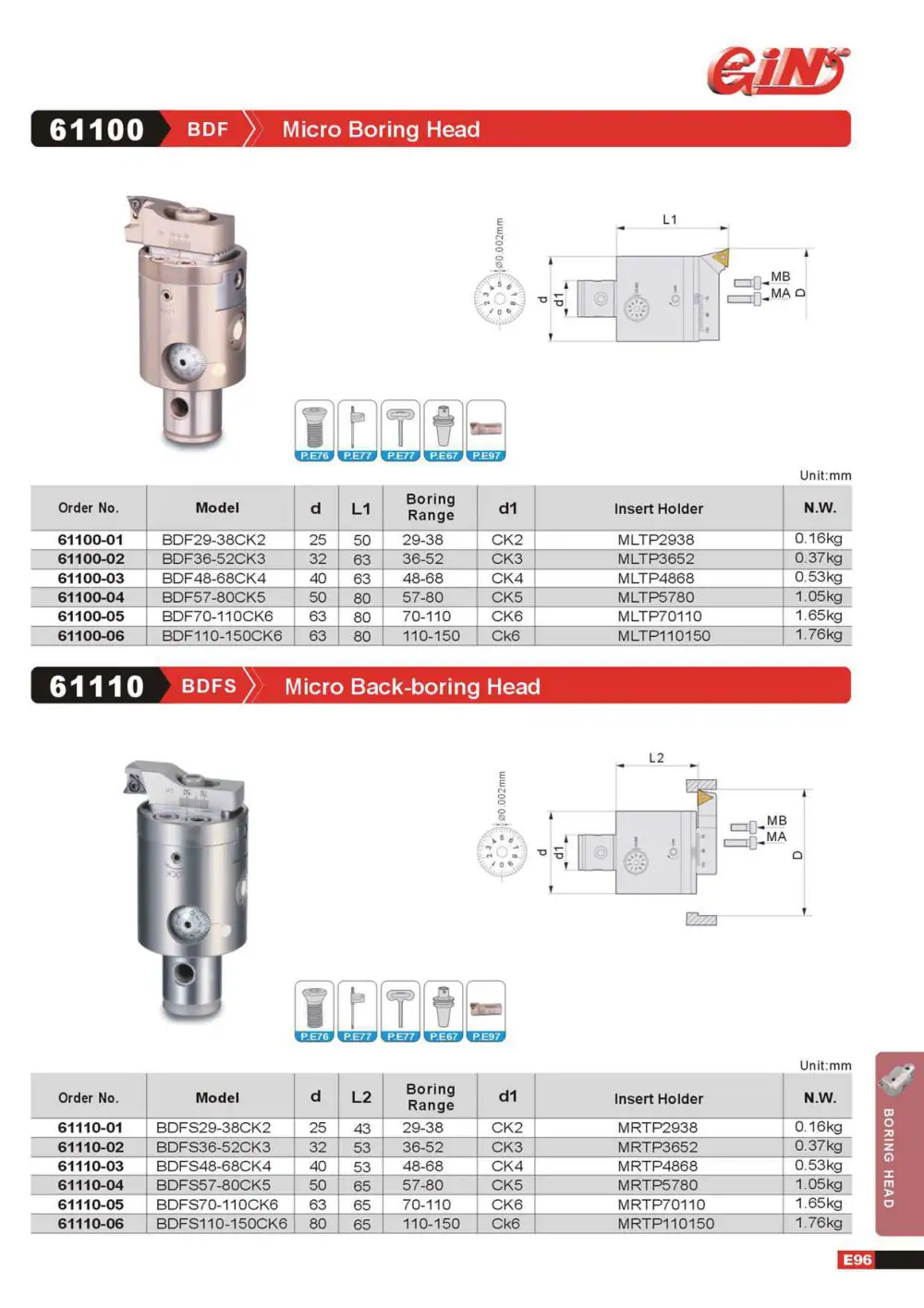

GIN TECH 61100 Микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	d	L1	Обхват на разстъргване	d1	Държач за пластина	Тегло	Добави
61100-01	BDF29-38CK2	25	50	29-38	CK2	MLTP2938	0.16kg	+ Добави
61100-02	BDF36-52CK3	32	63	36-52	CK3	MLTP3652	0.37kg	+ Добави
61100-03	BDF48-68CK4	40	63	48-68	CK4	MLTP4868	0.53kg	+ Добави
61100-04	BDF57-80CK5	50	80	57-80	CK5	MLTP5780	1.05kg	+ Добави
61100-05	BDF70-110CK6	63	80	70-110	CK6	MLTP70110	1.65kg	+ Добави
61100-06	BDF110-150CK6	63	80	110-150	Ck6	MLTP110150	1.76kg	+ Добави

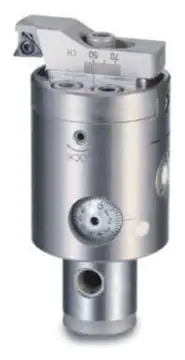

GIN TECH 61110 Микро глава за обратно разстъргване

Запитване

(размерите са в mm)

Кат. №	Модел	d	L2	Обхват на разстъргване	d1	Държач за пластина	Тегло	Добави
61110-01	BDFS29-38CK2	25	43	29-38	CK2	MRTP2938	0.16kg	+ Добави
61110-02	BDFS36-52CK3	32	53	36-52	CK3	MRTP3652	0.37kg	+ Добави
61110-03	BDFS48-68CK4	40	53	48-68	CK4	MRTP4868	0.53kg	+ Добави
61110-04	BDFS57-80CK5	50	65	57-80	CK5	MRTP5780	1.05kg	+ Добави
61110-05	BDFS70-110CK6	63	65	70-110	CK6	MRTP70110	1.65kg	+ Добави
61110-06	BDFS110-150CK6	80	65	110-150	Ck6	MRTP110150	1.76kg	+ Добави

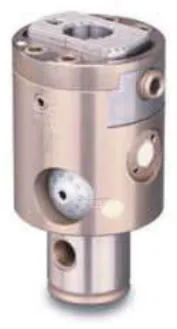

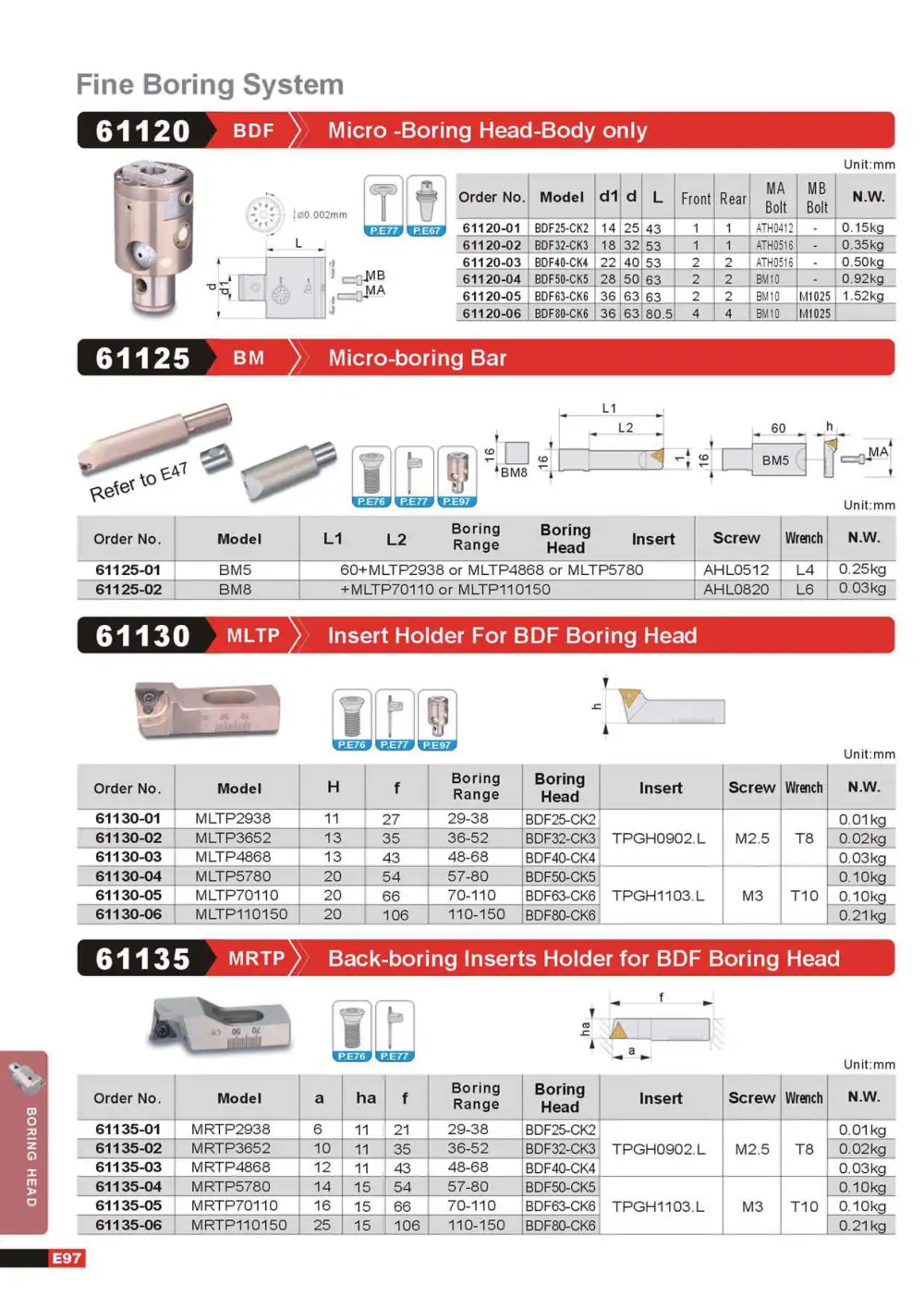

GIN TECH 61120 Микро разстъргваща глава - само корпус

Запитване

(размерите са в mm)

Кат. №	Модел	d1	d	L	Отпред	Задна част	Болт MA	Болт MB	Тегло	Добави
61120-01	BDF25-CK2	14	25	43	1	1	ATH0412	-	0.15kg	+ Добави
61120-02	BDF32-CK3	18	32	53	1	1	ATH0516	-	0.35kg	+ Добави
61120-03	BDF40-CK4	22	40	53	2	2	ATH0516	-	0.50kg	+ Добави
61120-04	BDF50-CK5	28	50	63	2	2	BM10	-	0.92kg	+ Добави
61120-05	BDF63-CK6	36	63	63	2	2	BM10	M1025	1.52kg	+ Добави
61120-06	BDF80-CK6	36	63	80.5	4	4	BM10	M1025		+ Добави

GIN TECH 61125 Микро борщанга

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Винт	Гаечен ключ	Тегло	Добави
61125-01	BM5	60+MLTP2938 или MLTP4868 или MLTP5780	AHL0512	L4	0.25kg	+ Добави
61125-02	BM8	+MLTP70110 или MLTP110150	AHL0820	L6	0.03kg	+ Добави

Вж. E47

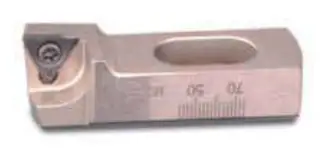

GIN TECH 61130 Държач за пластина за разстъргваща глава BDF

Запитване

(размерите са в mm)

Кат. №	Модел	H	f	Обхват на разстъргване	Разстъргваща глава	Пластина	Винт	Гаечен ключ	Тегло	Добави
61130-01	MLTP2938	11	27	29-38	BDF25-CK2	TPGH0902.L	M2.5	T8	0.01kg	+ Добави
61130-02	MLTP3652	13	35	36-52	BDF32-CK3	TPGH0902.L	M2.5	T8	0.02kg	+ Добави
61130-03	MLTP4868	13	43	48-68	BDF40-CK4	TPGH0902.L	M2.5	T8	0.03kg	+ Добави
61130-04	MLTP5780	20	54	57-80	BDF50-CK5	TPGH1103.L	M3	T10	0.10kg	+ Добави
61130-05	MLTP70110	20	66	70-110	BDF63-CK6	TPGH1103.L	M3	T10	0.10kg	+ Добави
61130-06	MLTP110150	20	106	110-150	BDF80-CK6	TPGH1103.L	M3	T10	0.21kg	+ Добави

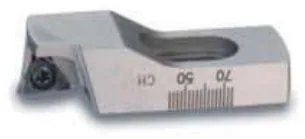

GIN TECH 61135 Държач за пластини за обратно разстъргване за разстъргваща глава BDF

Запитване

(размерите са в mm)

Кат. №	Модел	a	ha	f	Обхват на разстъргване	Разстъргваща глава	Пластина	Винт	Гаечен ключ	Тегло	Добави
61135-01	MRTP2938	6	11	21	29-38	BDF25-CK2	TPGH0902.L	M2.5	T8	0.01kg	+ Добави
61135-02	MRTP3652	10	11	35	36-52	BDF32-CK3	TPGH0902.L	M2.5	T8	0.02kg	+ Добави
61135-03	MRTP4868	12	11	43	48-68	BDF40-CK4	TPGH0902.L	M2.5	T8	0.03kg	+ Добави
61135-04	MRTP5780	14	15	54	57-80	BDF50-CK5	TPGH1103.L	M3	T10	0.10kg	+ Добави
61135-05	MRTP70110	16	15	66	70-110	BDF63-CK6	TPGH1103.L	M3	T10	0.10kg	+ Добави
61135-06	MRTP110150	25	15	106	110-150	BDF80-CK6	TPGH1103.L	M3	T10	0.21kg	+ Добави

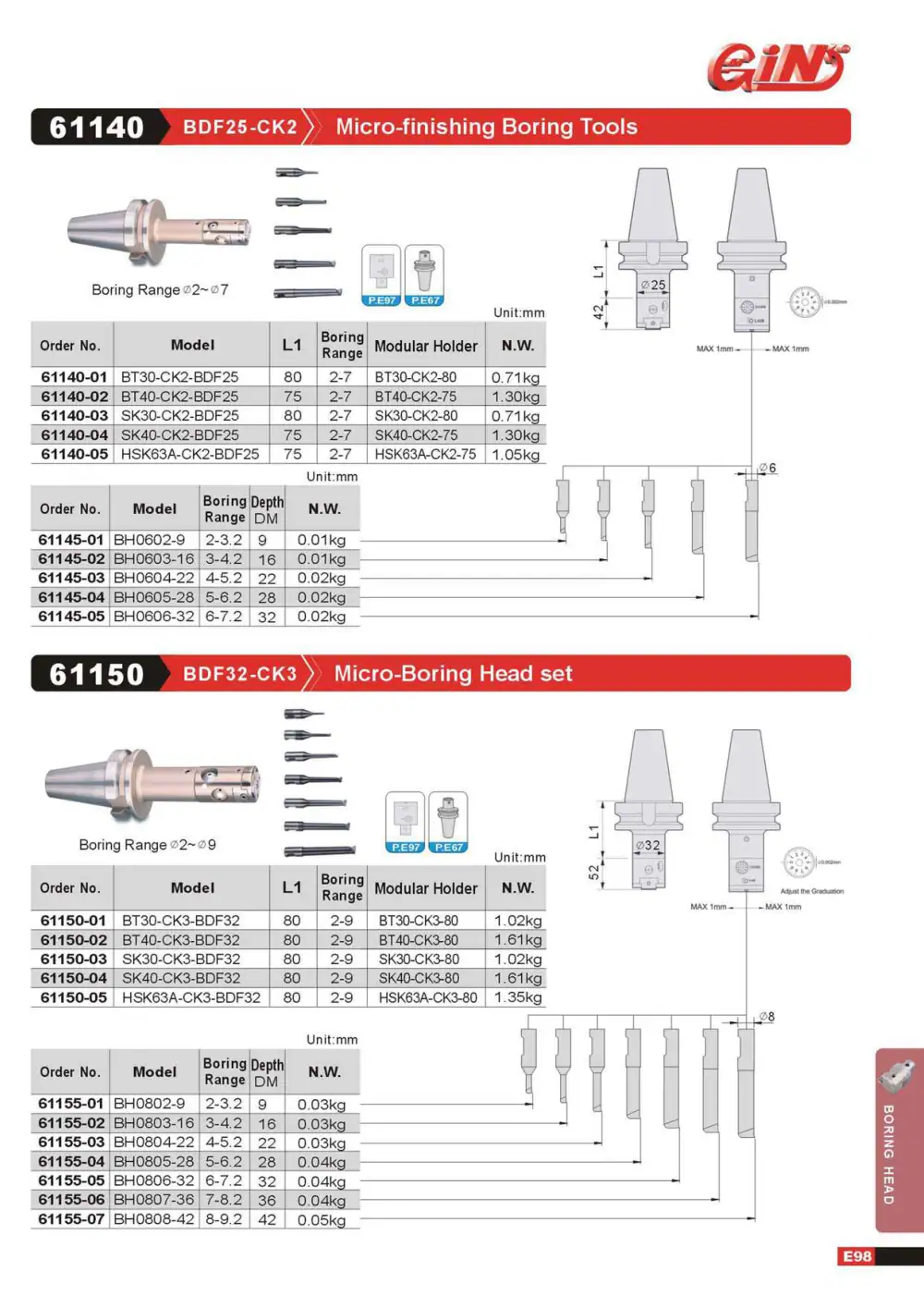

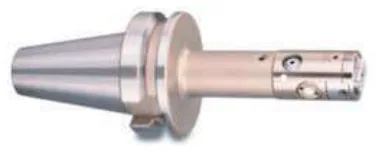

GIN TECH 61140 Микро разстъргващи инструменти за довършителна обработка

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61140-01	BT30-CK2-BDF25	80	2-7	BT30-CK2-80	0.71kg	+ Добави
61140-02	BT40-CK2-BDF25	75	2-7	BT40-CK2-75	1.30kg	+ Добави
61140-03	SK30-CK2-BDF25	80	2-7	SK30-CK2-80	0.71kg	+ Добави
61140-04	SK40-CK2-BDF25	75	2-7	SK40-CK2-75	1.30kg	+ Добави
61140-05	HSK63A-CK2-BDF25	75	2-7	HSK63A-CK2-75	1.05kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Дълбочина DM	Тегло	Добави
61145-01	BH0602-9	2-3.2	9	0.01kg	+ Добави
61145-02	BH0603-16	3-4.2	16	0.01kg	+ Добави
61145-03	BH0604-22	4-5.2	22	0.02kg	+ Добави
61145-04	BH0605-28	5-6.2	28	0.02kg	+ Добави
61145-05	BH0606-32	6-7.2	32	0.02kg	+ Добави

Обхват на разстъргване Ø2~Ø7

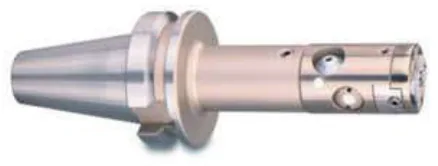

GIN TECH 61150 Комплект микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61150-01	BT30-CK3-BDF32	80	2-9	BT30-CK3-80	1.02kg	+ Добави
61150-02	BT40-CK3-BDF32	80	2-9	BT40-CK3-80	1.61kg	+ Добави
61150-03	SK30-CK3-BDF32	80	2-9	SK30-CK3-80	1.02kg	+ Добави
61150-04	SK40-CK3-BDF32	80	2-9	SK40-CK3-80	1.61kg	+ Добави
61150-05	HSK63A-CK3-BDF32	80	2-9	HSK63A-CK3-80	1.35kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Дълбочина DM	Тегло	Добави
61155-01	BH0802-9	2-3.2	9	0.03kg	+ Добави
61155-02	BH0803-16	3-4.2	16	0.03kg	+ Добави
61155-03	BH0804-22	4-5.2	22	0.03kg	+ Добави
61155-04	BH0805-28	5-6.2	28	0.04kg	+ Добави
61155-05	BH0806-32	6-7.2	32	0.04kg	+ Добави
61155-06	BH0807-36	7-8.2	36	0.04kg	+ Добави
61155-07	BH0808-42	8-9.2	42	0.05kg	+ Добави

Обхват на разстъргване Ø2~Ø9

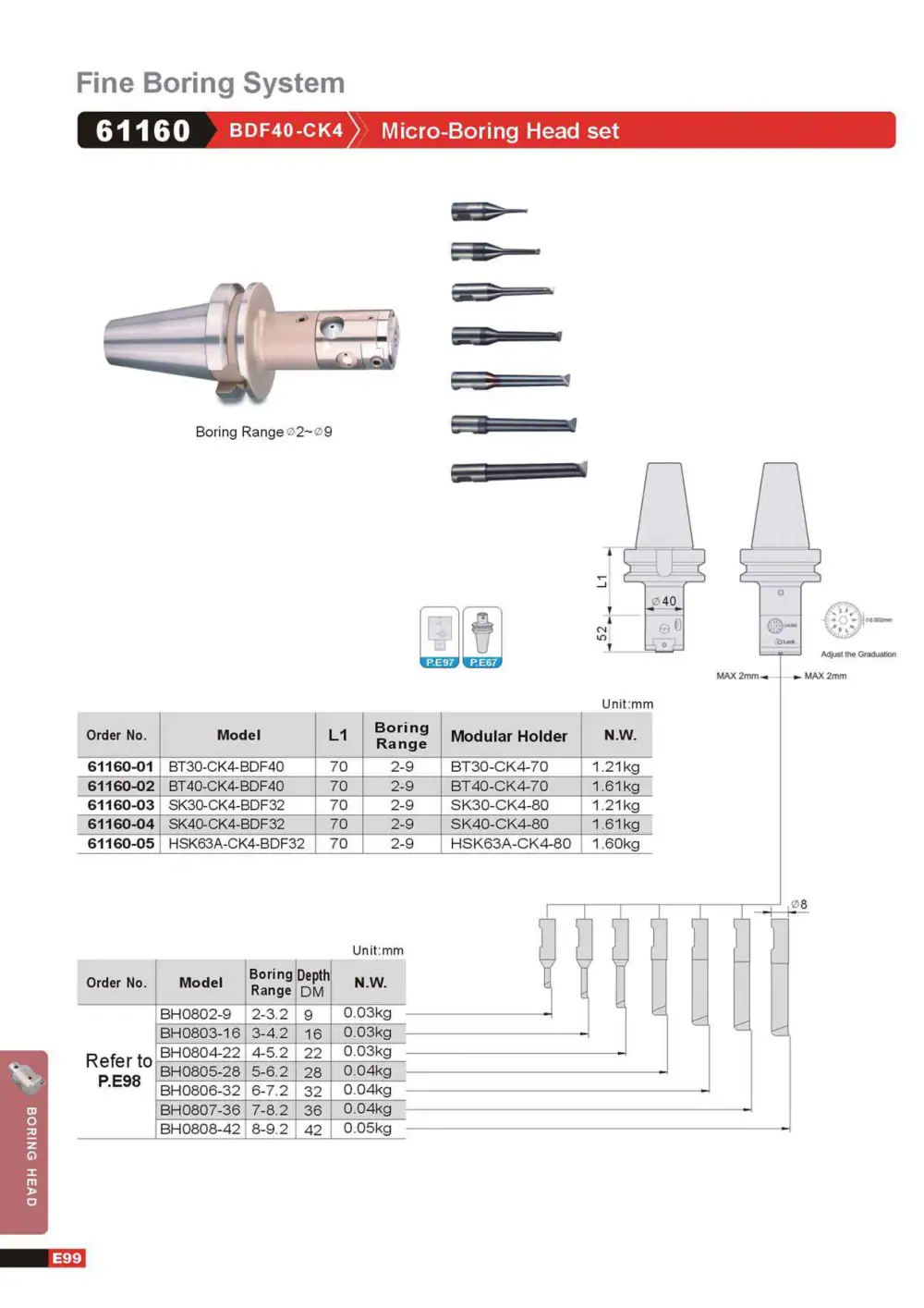

GIN TECH 61160 Комплект микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61160-01	BT30-CK4-BDF40	70	2-9	BT30-CK4-70	1.21kg	+ Добави
61160-02	BT40-CK4-BDF40	70	2-9	BT40-CK4-70	1.61kg	+ Добави
61160-03	SK30-CK4-BDF32	70	2-9	SK30-CK4-80	1.21kg	+ Добави
61160-04	SK40-CK4-BDF32	70	2-9	SK40-CK4-80	1.61kg	+ Добави
61160-05	HSK63A-CK4-BDF32	70	2-9	HSK63A-CK4-80	1.60kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Дълбочина DM	Тегло
вижте каталога, стр. E98	BH0802-9	2-3.2	9	0.03kg
вижте каталога, стр. E98	BH0803-16	3-4.2	16	0.03kg
вижте каталога, стр. E98	BH0804-22	4-5.2	22	0.03kg
вижте каталога, стр. E98	BH0805-28	5-6.2	28	0.04kg
вижте каталога, стр. E98	BH0806-32	6-7.2	32	0.04kg
вижте каталога, стр. E98	BH0807-36	7-8.2	36	0.04kg
вижте каталога, стр. E98	BH0808-42	8-9.2	42	0.05kg

Обхват на разстъргване Ø2~Ø9
Регулирайте скалата

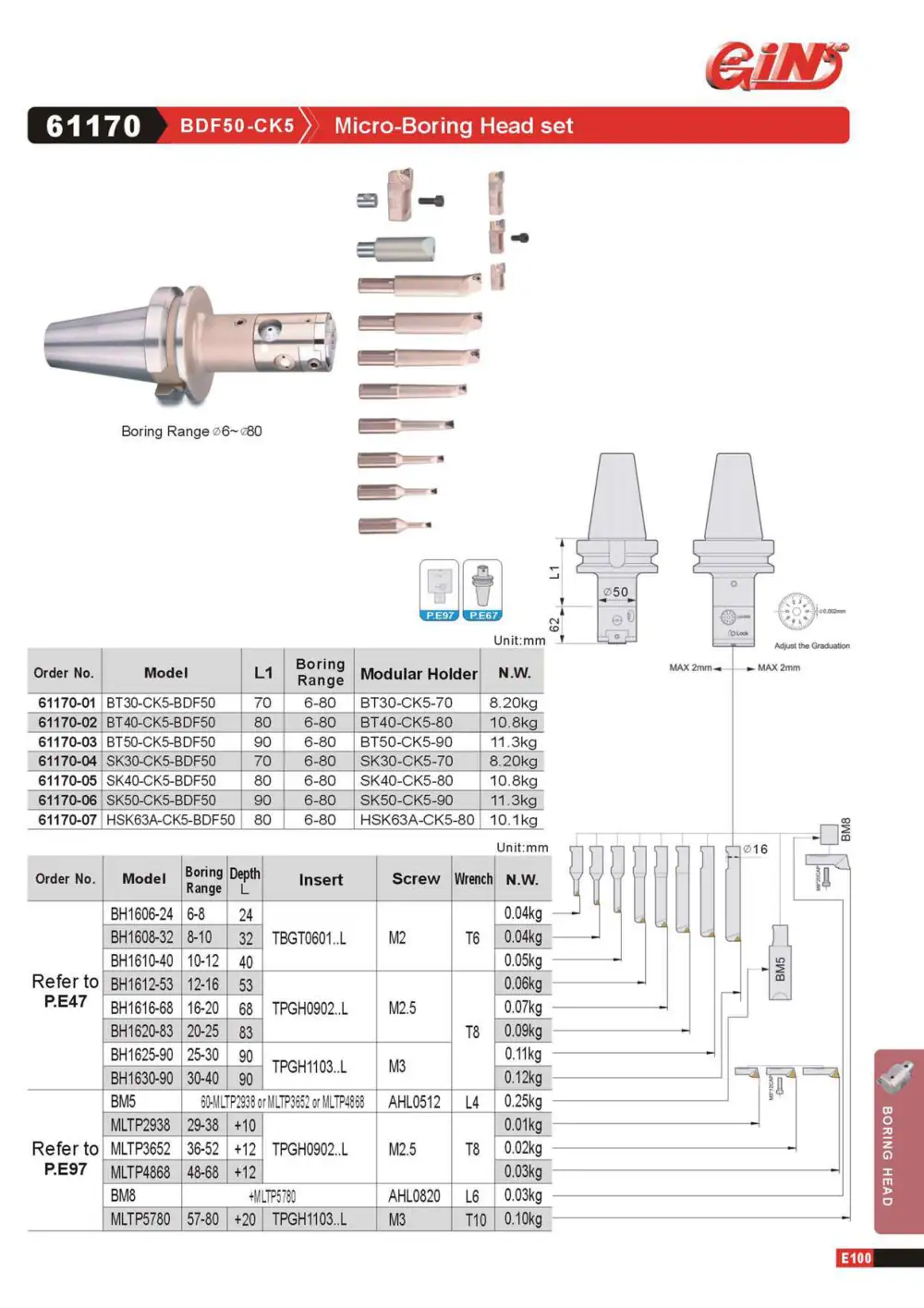

GIN TECH 61170 Комплект микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61170-01	BT30-CK5-BDF50	70	6-80	BT30-CK5-70	8.20kg	+ Добави
61170-02	BT40-CK5-BDF50	80	6-80	BT40-CK5-80	10.8kg	+ Добави
61170-03	BT50-CK5-BDF50	90	6-80	BT50-CK5-90	11.3kg	+ Добави
61170-04	SK30-CK5-BDF50	70	6-80	SK30-CK5-70	8.20kg	+ Добави
61170-05	SK40-CK5-BDF50	80	6-80	SK40-CK5-80	10.8kg	+ Добави
61170-06	SK50-CK5-BDF50	90	6-80	SK50-CK5-90	11.3kg	+ Добави
61170-07	HSK63A-CK5-BDF50	80	6-80	HSK63A-CK5-80	10.1kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Дълбочина L	Пластина	Винт	Гаечен ключ	Тегло
вижте каталога, стр. E47	BH1606-24	6-8	24	TBGT0601..L	M2	T6	0.04kg
вижте каталога, стр. E47	BH1608-32	8-10	32	TBGT0601..L	M2	T6	0.04kg
вижте каталога, стр. E47	BH1610-40	10-12	40	TBGT0601..L	M2	T6	0.05kg
вижте каталога, стр. E47	BH1612-53	12-16	53	TPGH0902..L	M2.5	T8	0.06kg
вижте каталога, стр. E47	BH1616-68	16-20	68	TPGH0902..L	M2.5	T8	0.07kg
вижте каталога, стр. E47	BH1620-83	20-25	83	TPGH0902..L	M2.5	T8	0.09kg
вижте каталога, стр. E47	BH1625-90	25-30	90	TPGH1103..L	M3	T8	0.11kg
вижте каталога, стр. E47	BH1630-90	30-40	90	TPGH1103..L	M3	T8	0.12kg
вижте каталога, стр. E97	BM5	60-MLTP2938 или MLTP3652 или MLTP4868			AHL0512	L4	0.25kg
вижте каталога, стр. E97	MLTP2938	29-38	+10	TPGH0902..L	M2.5	T8	0.01kg
вижте каталога, стр. E97	MLTP3652	36-52	+12	TPGH0902..L	M2.5	T8	0.02kg
вижте каталога, стр. E97	MLTP4868	48-68	+12	TPGH0902..L	M2.5	T8	0.03kg
вижте каталога, стр. E97	BM8	+MLTP5780			AHL0820	L6	0.03kg
вижте каталога, стр. E97	MLTP5780	57-80	+20	TPGH1103..L	M3	T10	0.10kg

Обхват на разстъргване Ø6~Ø80
Регулирайте скалата

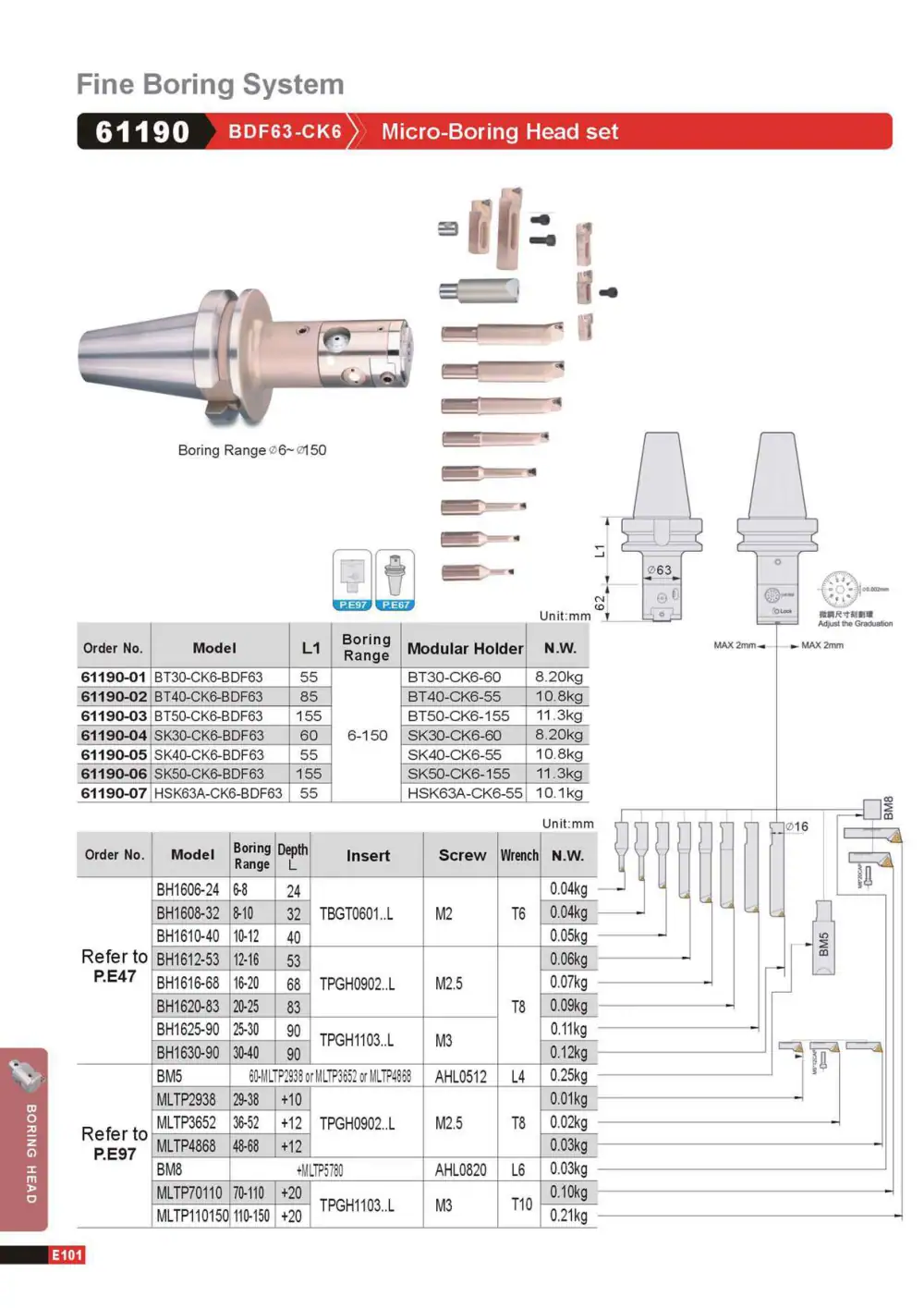

GIN TECH 61190 Комплект микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61190-01	BT30-CK6-BDF63	55	6-150	BT30-CK6-60	8.20kg	+ Добави
61190-02	BT40-CK6-BDF63	85	6-150	BT40-CK6-55	10.8kg	+ Добави
61190-03	BT50-CK6-BDF63	155	6-150	BT50-CK6-155	11.3kg	+ Добави
61190-04	SK30-CK6-BDF63	60	6-150	SK30-CK6-60	8.20kg	+ Добави
61190-05	SK40-CK6-BDF63	55	6-150	SK40-CK6-55	10.8kg	+ Добави
61190-06	SK50-CK6-BDF63	155	6-150	SK50-CK6-155	11.3kg	+ Добави
61190-07	HSK63A-CK6-BDF63	55	6-150	HSK63A-CK6-55	10.1kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Дълбочина L	Пластина	Винт	Гаечен ключ	Тегло
вижте каталога, стр. E47	BH1606-24	6-8	24	TBGT0601..L	M2	T6	0.04kg
вижте каталога, стр. E47	BH1608-32	8-10	32	TBGT0601..L	M2	T6	0.04kg
вижте каталога, стр. E47	BH1610-40	10-12	40	TBGT0601..L	M2	T6	0.05kg
вижте каталога, стр. E47	BH1612-53	12-16	53	TPGH0902..L	M2.5	T8	0.06kg
вижте каталога, стр. E47	BH1616-68	16-20	68	TPGH0902..L	M2.5	T8	0.07kg
вижте каталога, стр. E47	BH1620-83	20-25	83	TPGH0902..L	M2.5	T8	0.09kg
вижте каталога, стр. E47	BH1625-90	25-30	90	TPGH1103..L	M3	T8	0.11kg
вижте каталога, стр. E47	BH1630-90	30-40	90	TPGH1103..L	M3	T8	0.12kg
вижте каталога, стр. E97	BM5	60-MLTP2938 или MLTP3652 или MLTP4868			AHL0512	L4	0.25kg
вижте каталога, стр. E97	MLTP2938	29-38	+10	TPGH0902..L	M2.5	T8	0.01kg
вижте каталога, стр. E97	MLTP3652	36-52	+12	TPGH0902..L	M2.5	T8	0.02kg
вижте каталога, стр. E97	MLTP4868	48-68	+12	TPGH0902..L	M2.5	T8	0.03kg
вижте каталога, стр. E97	BM8	+MLTP5780			AHL0820	L6	0.03kg
вижте каталога, стр. E97	MLTP70110	70-110	+20	TPGH1103..L	M3	T10	0.10kg
вижте каталога, стр. E97	MLTP110150	110-150	+20	TPGH1103..L	M3	T10	0.21kg

Обхват на разстъргване Ø6~Ø150
Регулирайте скалата

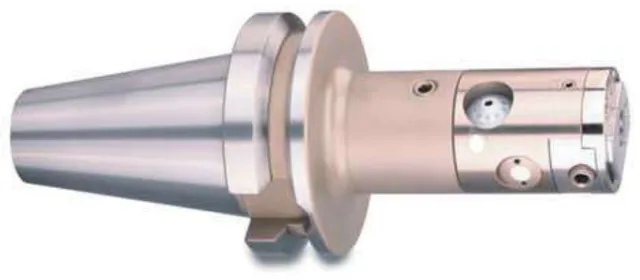

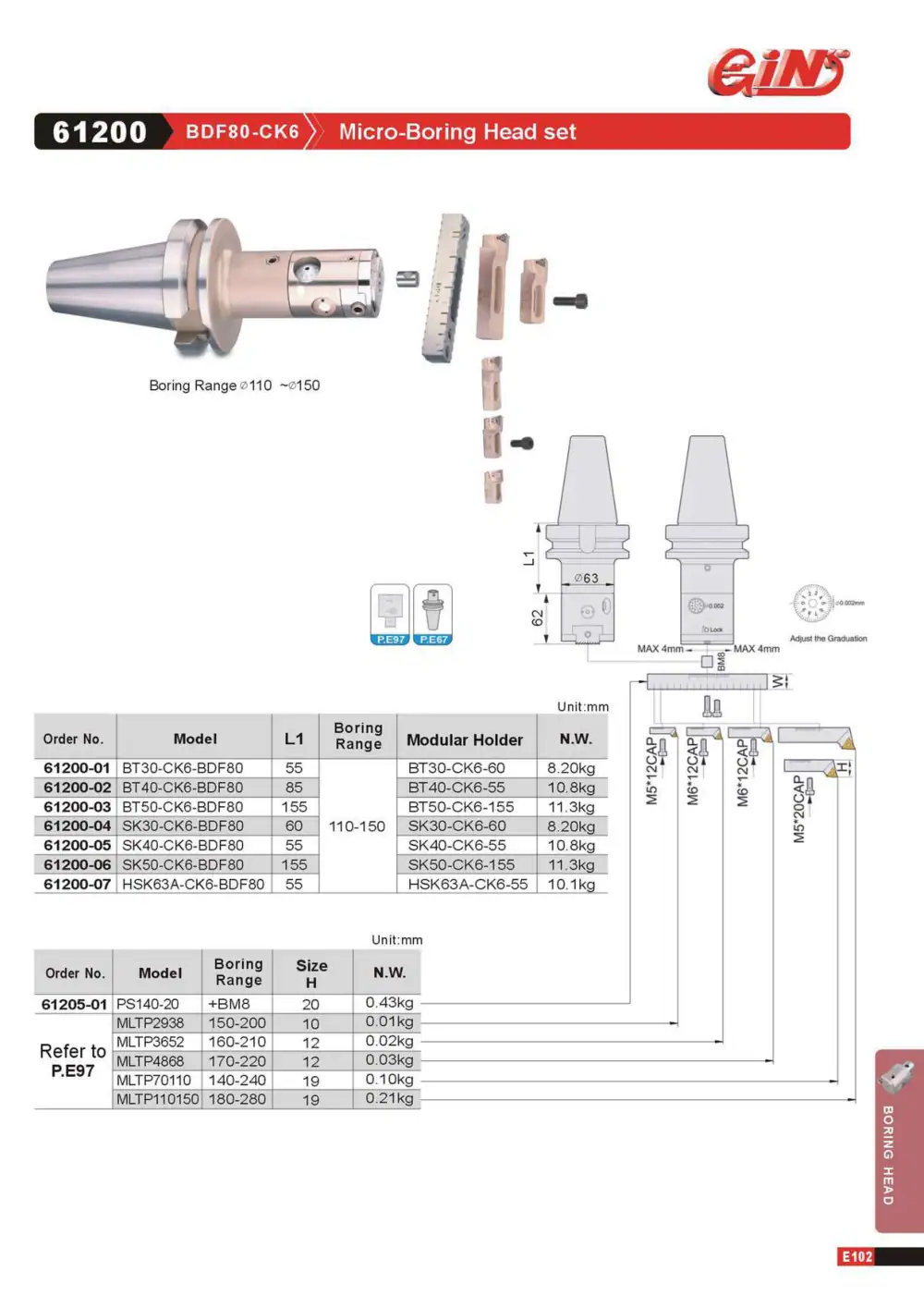

GIN TECH 61200 Комплект микро разстъргваща глава

Запитване

(размерите са в mm)

Кат. №	Модел	L1	Обхват на разстъргване	Модулен държач	Тегло	Добави
61200-01	BT30-CK6-BDF80	55	110-150	BT30-CK6-60	8.20kg	+ Добави
61200-02	BT40-CK6-BDF80	85	110-150	BT40-CK6-55	10.8kg	+ Добави
61200-03	BT50-CK6-BDF80	155	110-150	BT50-CK6-155	11.3kg	+ Добави
61200-04	SK30-CK6-BDF80	60	110-150	SK30-CK6-60	8.20kg	+ Добави
61200-05	SK40-CK6-BDF80	55	110-150	SK40-CK6-55	10.8kg	+ Добави
61200-06	SK50-CK6-BDF80	155	110-150	SK50-CK6-155	11.3kg	+ Добави
61200-07	HSK63A-CK6-BDF80	55	110-150	HSK63A-CK6-55	10.1kg	+ Добави

(размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Размер H	Тегло	Добави
61205-01	PS140-20	+BM8	20	0.43kg	+ Добави
вижте каталога, стр. E97	MLTP2938	150-200	10	0.01kg
вижте каталога, стр. E97	MLTP3652	160-210	12	0.02kg
вижте каталога, стр. E97	MLTP4868	170-220	12	0.03kg
вижте каталога, стр. E97	MLTP70110	140-240	19	0.10kg
вижте каталога, стр. E97	MLTP110150	180-280	19	0.21kg

Обхват на разстъргване Ø110~Ø150
Регулирайте скалата

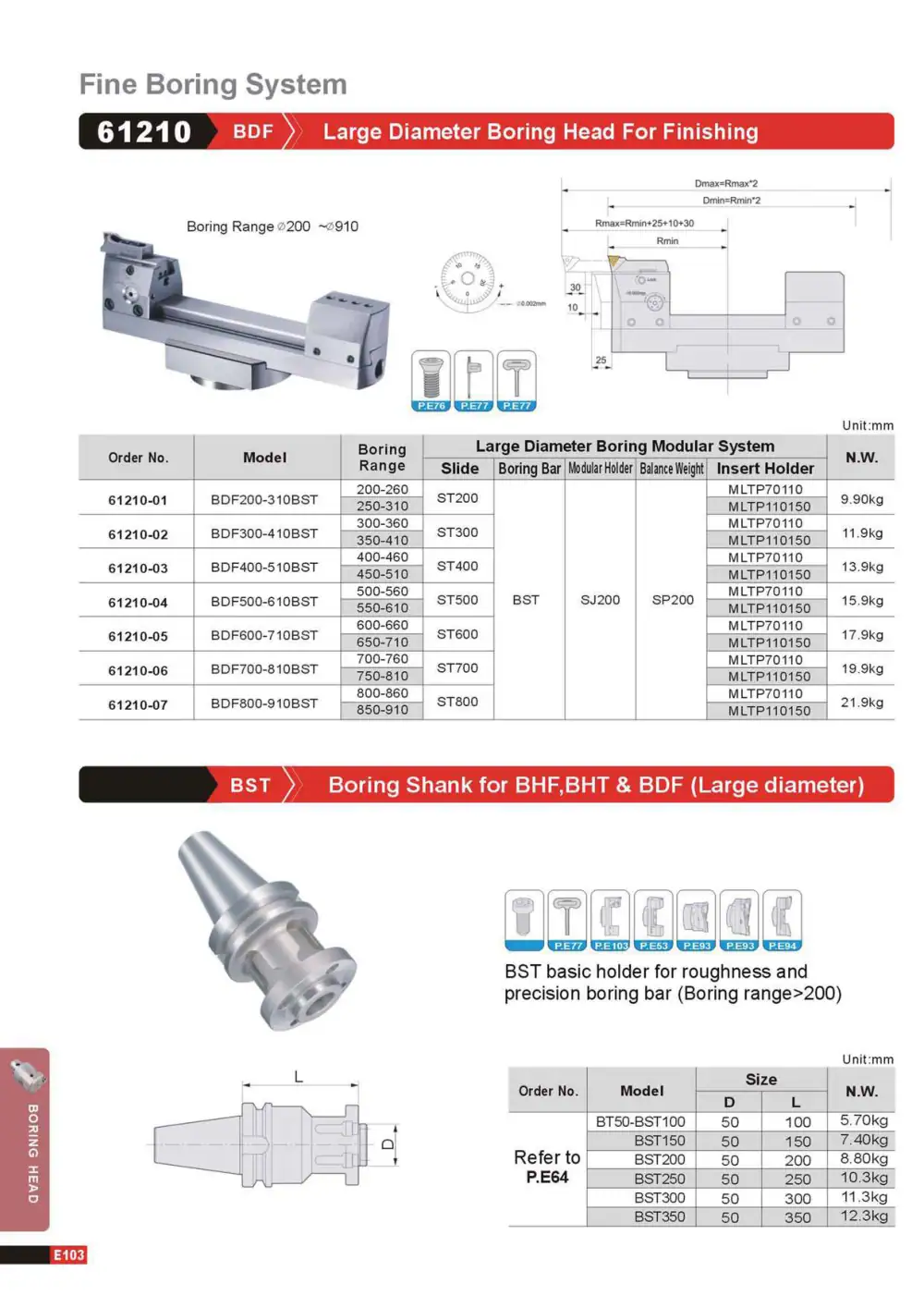

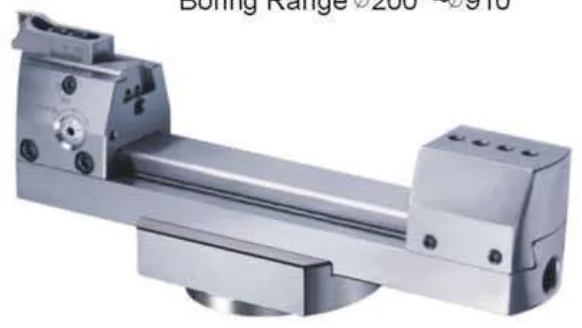

GIN TECH 61210 Разстъргваща глава с голям диаметър за финишна обработка

Запитване

Модулна система за разстъргване на големи диаметри (размерите са в mm)

Кат. №	Модел	Обхват на разстъргване	Плъзгач	Борщанга	Модулен държач	Противотежест	Държач за пластина	Тегло	Добави
61210-01	BDF200-310BST	200-260	ST200	BST	SJ200	SP200	MLTP70110	9.90kg	+ Добави
61210-01	BDF200-310BST	250-310	ST200	BST	SJ200	SP200	MLTP110150	9.90kg	+ Добави
61210-02	BDF300-410BST	300-360	ST300	BST	SJ200	SP200	MLTP70110	11.9kg	+ Добави
61210-02	BDF300-410BST	350-410	ST300	BST	SJ200	SP200	MLTP110150	11.9kg	+ Добави
61210-03	BDF400-510BST	400-460	ST400	BST	SJ200	SP200	MLTP70110	13.9kg	+ Добави
61210-03	BDF400-510BST	450-510	ST400	BST	SJ200	SP200	MLTP110150	13.9kg	+ Добави
61210-04	BDF500-610BST	500-560	ST500	BST	SJ200	SP200	MLTP70110	15.9kg	+ Добави
61210-04	BDF500-610BST	550-610	ST500	BST	SJ200	SP200	MLTP110150	15.9kg	+ Добави
61210-05	BDF600-710BST	600-660	ST600	BST	SJ200	SP200	MLTP70110	17.9kg	+ Добави
61210-05	BDF600-710BST	650-710	ST600	BST	SJ200	SP200	MLTP110150	17.9kg	+ Добави
61210-06	BDF700-810BST	700-760	ST700	BST	SJ200	SP200	MLTP70110	19.9kg	+ Добави
61210-06	BDF700-810BST	750-810	ST700	BST	SJ200	SP200	MLTP110150	19.9kg	+ Добави
61210-07	BDF800-910BST	800-860	ST800	BST	SJ200	SP200	MLTP70110	21.9kg	+ Добави
61210-07	BDF800-910BST	850-910	ST800	BST	SJ200	SP200	MLTP110150	21.9kg	+ Добави

Обхват на разстъргване Ø200~Ø910

GIN TECH Опашка за разстъргване за BHF, BHT и BDF (голям диаметър)

Запитване

(размерите са в mm)

Кат. №	Модел	Размер D	Размер L	Тегло
вижте каталога, стр. E64	BT50-BST100	50	100	5.70kg
вижте каталога, стр. E64	BST150	50	150	7.40kg
вижте каталога, стр. E64	BST200	50	200	8.80kg
вижте каталога, стр. E64	BST250	50	250	10.3kg
вижте каталога, стр. E64	BST300	50	300	11.3kg
вижте каталога, стр. E64	BST350	50	350	12.3kg

Основен държач BST за борщанга за грубо и прецизно разстъргване (обхват на разстъргване>200)

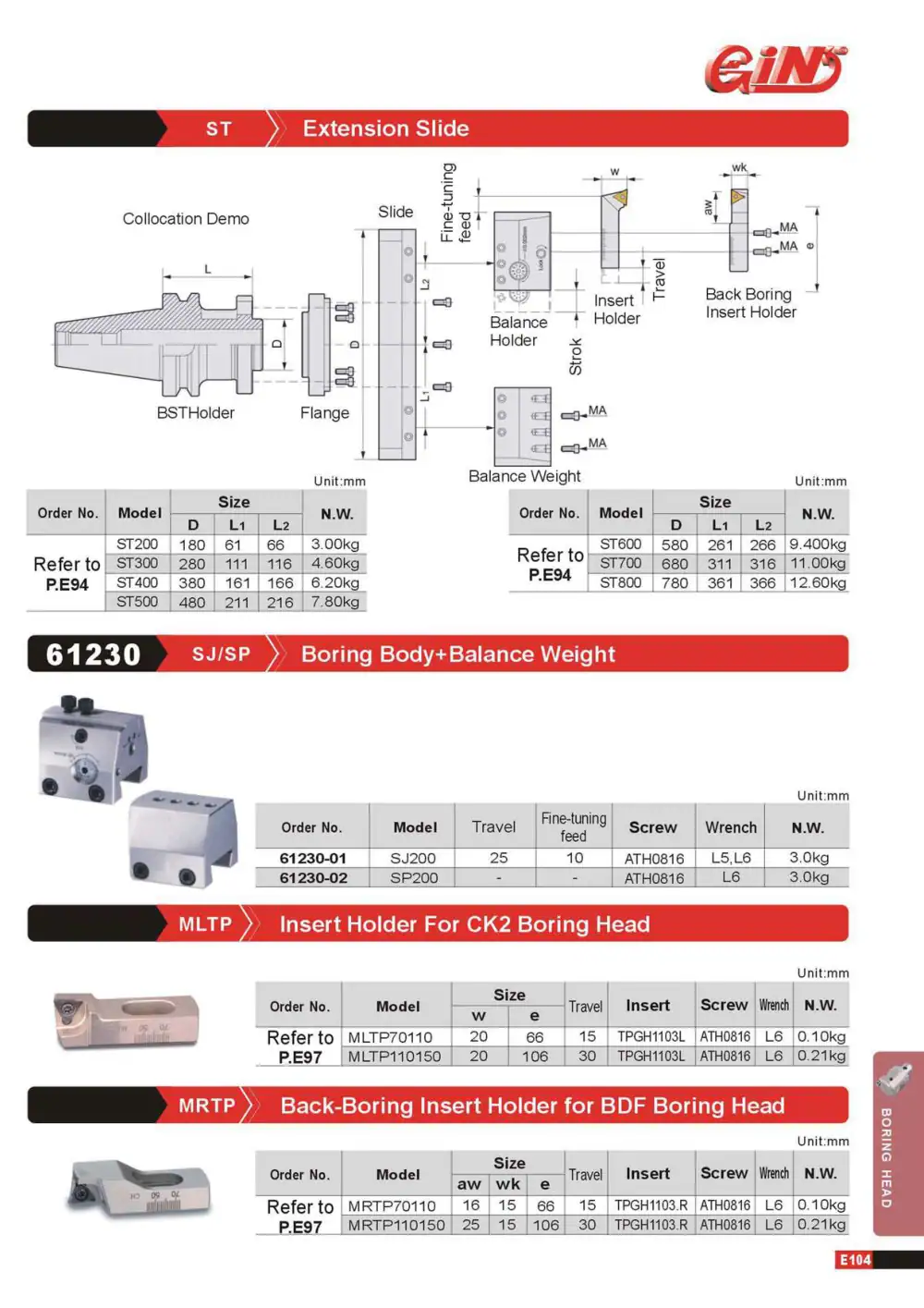

GIN TECH Удължаващ плъзгач

Запитване

(размерите са в mm)

Кат. №	Модел	Размер D	Размер L1	Размер L2	Тегло
вижте каталога, стр. E94	ST200	180	61	66	3.00kg
вижте каталога, стр. E94	ST300	280	111	116	4.60kg
вижте каталога, стр. E94	ST400	380	161	166	6.20kg
вижте каталога, стр. E94	ST500	480	211	216	7.80kg

(размерите са в mm)

Кат. №	Модел	Размер D	Размер L1	Размер L2	Тегло
вижте каталога, стр. E94	ST600	580	261	266	9.400kg
вижте каталога, стр. E94	ST700	680	311	316	11.00kg
вижте каталога, стр. E94	ST800	780	361	366	12.60kg

Пример за комбиниране

GIN TECH 61230 Корпус за разстъргване + противотежест

Запитване

(размерите са в mm)

Кат. №	Модел	Ход	Фино регулиране на подаването	Винт	Гаечен ключ	Тегло	Добави
61230-01	SJ200	25	10	ATH0816	L5,L6	3.0kg	+ Добави
61230-02	SP200	-	-	ATH0816	L6	3.0kg	+ Добави

GIN TECH Държач за пластина за разстъргваща глава CK2

Запитване

(размерите са в mm)

Кат. №	Модел	Размер w	Размер e	Ход	Пластина	Винт	Гаечен ключ	Тегло	Добави
вижте каталога, стр. E97	MLTP70110	20	66	15	TPGH1103L	ATH0816	L6	0.10kg
вижте каталога, стр. E97	MLTP110150	20	106	30	TPGH1103L	ATH0816	L6	0.21kg

GIN TECH Държач за пластина за обратно разстъргване за разстъргваща глава BDF

Запитване

(размерите са в mm)

Кат. №	Модел	Размер aw	Размер wk	Размер e	Ход	Пластина	Винт	Гаечен ключ	Тегло	Добави
вижте каталога, стр. E97	MRTP70110	16	15	66	15	TPGH1103.R	ATH0816	L6	0.10kg
вижте каталога, стр. E97	MRTP110150	25	15	106	30	TPGH1103.R	ATH0816	L6	0.21kg

Разстъргващи глави и системи

Продукти

GIN TECH 59200 Разстъргваща глава

GIN TECH 59200A Разстъргваща глава + опашка

GIN TECH 59200B Разстъргваща глава + опашка + борщанга

GIN TECH 59200C Разстъргваща глава + опашка + инструмент

GIN TECH 59200D Комплекти разстъргващи глави

GIN TECH 59250 Разстъргваща глава

GIN TECH 59250A Разстъргваща глава + опашка

GIN TECH 59250B Разстъргваща глава + опашка + борщанга

GIN TECH 59250C Разстъргваща глава + опашка + инструмент

GIN TECH 59250D Комплекти разстъргващи глави

GIN TECH 59300 Разстъргваща глава

GIN TECH 59300A Разстъргваща глава + опашка

GIN TECH 59300B Разстъргваща глава + опашка + инструмент

GIN TECH 59320 Опашка за разстъргване

GIN TECH 59450A Разстъргваща глава + опашка

GIN TECH 59450B Разстъргваща глава + опашка + борщанга

GIN TECH 59450C Разстъргваща глава + опашка + инструмент

GIN TECH 59450D Комплекти разстъргващи глави

GIN TECH 59480A Разстъргваща глава + опашка

GIN TECH 59480B Разстъргваща глава + опашка + борщанга

GIN TECH 59480C Разстъргваща глава + опашка + инструмент

GIN TECH 59480D Комплекти разстъргващи глави

GIN TECH 59490 Разстъргваща глава

GIN TECH 59490A Разстъргваща глава + опашка

GIN TECH 59490C Разстъргваща глава + опашка + инструмент

GIN TECH 59490D Комплекти разстъргващи глави

GIN TECH 59550 Опашка за разстъргване

GIN TECH 59580 Разстъргващ инструмент

GIN TECH 59600~05 Разстъргваща глава с фина настройка

GIN TECH 59600D Разстъргваща глава с фина настройка

GIN TECH 59700 Универсална глава Master за разстъргване и челна обработка

GIN TECH 59700D Комплект универсална глава Master за разстъргване и челна обработка

GIN TECH 59800 Високопрецизна универсална глава Master за разстъргване и челна обработка

GIN TECH 59800D Високопрецизна универсална глава Master за разстъргване и челна обработка (комплекти)

GIN TECH 59900 Високопрецизна универсална глава Master за разстъргване и челна обработка

GIN TECH 59900D Високопрецизна универсална глава Master за разстъргване и челна обработка (комплекти)

GIN TECH 59950 Опашка / дорник за BHAM460

GIN TECH 59960 Цанга за монолитна твърдосплавна борщанга

GIN TECH 59965 Антивибрационна монолитна твърдосплавна борщанга

GIN TECH 59970 Държач за сменяеми пластини за борщанга

GIN TECH 59980~84 Прецизен разстъргващ инструмент

GIN TECH 59990~92 Прецизен разстъргващ инструмент

GIN TECH 60000 Глава за прецизно разстъргване с малък диаметър

GIN TECH 60010 Глава за прецизно разстъргване с малък диаметър + опашка

GIN TECH 60020 Комплект система за прецизно разстъргване с малък диаметър

GIN TECH 60031-36 Глава за прецизно разстъргване с малък диаметър

GIN TECH 60041-60049 Държач за пластина

GIN TECH 60050 Глава за прецизно разстъргване с малък диаметър + опашка

GIN TECH 60060 Глава за прецизно разстъргване с голям диаметър + опашка BST

GIN TECH 60061/65 Глава за прецизно разстъргване с голям диаметър + опашка BST

GIN TECH 60061AL/65AL Олекотена глава за прецизно разстъргване с голям диаметър + опашка BST

GIN TECH 60066 Олекотена глава за прецизно разстъргване с голям диаметър (тип L)

GIN TECH 60070 Алуминиева глава за прецизно разстъргване

GIN TECH 60072 Глава за прецизно разстъргване (тип S)

GIN TECH 60074 Глава за прецизно разстъргване с голям диаметър (тип M)

GIN TECH 60075 Глава за прецизно разстъргване с голям диаметър (тип L)

GIN TECH 60082 Глава за грубо разстъргване с два ножа

GIN TECH 60084~88 Резервни части за разстъргваща глава BHT

GIN TECH 60092 Глава за грубо разстъргване с два ножа + опашка

GIN TECH 60094 Глава за грубо разстъргване с два ножа + опашка

GIN TECH 60100 Разстъргваща глава (за голям диаметър)

GIN TECH 60127 Държач за споени пластини BHT

GIN TECH 60128 Болт за охлаждаща течност

GIN TECH 60111-118 Комбиниране на компоненти за разстъргваща глава с голям диаметър

GIN TECH Комбиниране

GIN TECH 60121 Стоманен плъзгач

GIN TECH 60124 Квадратен държач за инструмент (по избор)

GIN TECH 60068 Противотежест

GIN TECH Ефективен обхват за всеки плъзгач и държач за пластина

GIN TECH 60121 Алуминиев плъзгач

GIN TECH 60130 Опашка за система за грубо и прецизно разстъргване

GIN TECH 60140 Опашка за система за грубо и прецизно разстъргване

GIN TECH 60150 Опашка за прецизно разстъргване

GIN TECH 60160 Удължителен адаптер с еднакъв диаметър

GIN TECH 60170 Преходен адаптер (от по-голям към по-малък)

GIN TECH 60180 Опашка за прецизно разстъргване

GIN TECH 60190 Инструментален държач с цилиндрична опашка

GIN TECH 60200 Уред за настройка на инструменти
