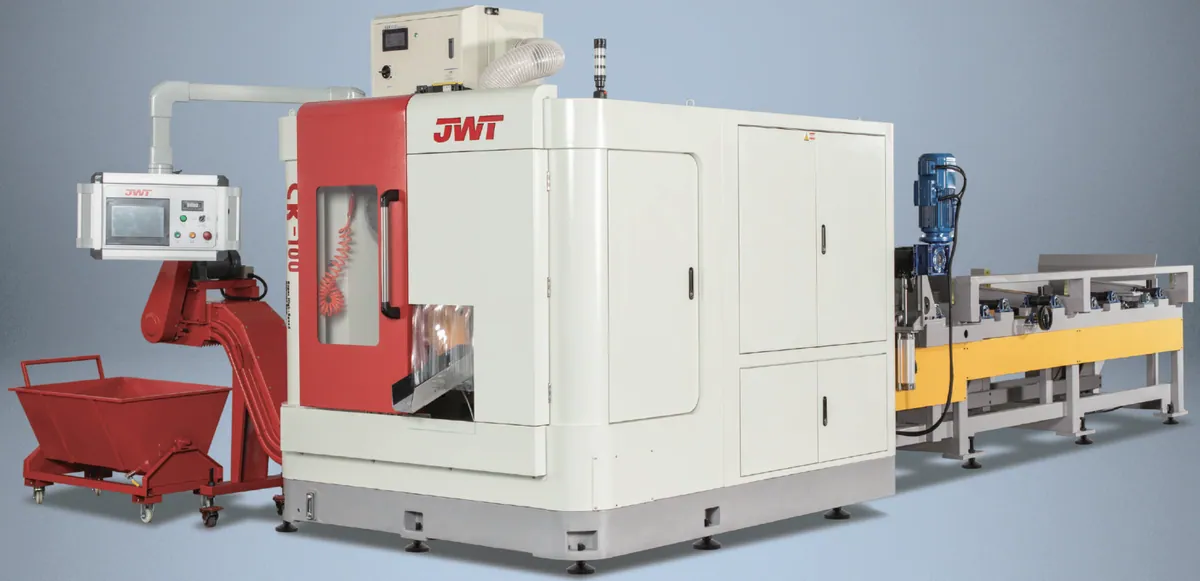

JWT CK-100
Свръхвисокоскоростен циркулярен трион
- ОбхватΦ30–Φ100 mm
- ДискΦ360 mm
- Мощност15 kW
- Тегло5300 kg
Цена по запитване
← CK серия, свръхвисокоскоростни циркулярни триони (3)
Технически параметри
Обхват на рязане, кръгъл материал mmΦ30–Φ100
Обхват на рязане, квадратен материал mm20–70
Дължина на отрязване mm15(8)–3000+
Режещ диск (диаметър × отвор × дебелина) mmΦ360×Φ40×t2.6
Отвори за водачите на диска (окръжност / брой / диаметър) Φ90/4/Φ11
Брой зъби (Z) 50, 60, 72, 80, 100, 120
Мощност на мотора на шпиндела kW15
Начин на рязане Напречно хоризонтално рязане
Скорост на рязане m/min80–220
Подаване на зъб mm0.12–0.16
Дължина на едно подаване mm0–800
Скорост на подаване на материала m/min20
Дължина на първия срез (подравняване на края) mm20
Остатък от материала, 2 оси 80 mm + дължината на отрязване
Остатък от материала, 3 оси 15-35mm
Обща мощност kW22.5
Тегло на машината kg5300
Габаритни размери (Д × Ш × В) mm7380×3150×1800
Макс. материал на зареждащата стойка Φ100×6m, 10 бр.
Допустима дължина на материала 3–6m, 3–12m
Приложение
- Въглеродна стомана, лагерна стомана, пружинна стомана и др.
- Чиста (червена) мед, месинг, бронз, медни сплави, алуминий, алуминиеви сплави и др.
Стандартна комплектация
- Система за управление с PLC Mitsubishi
- Удобен за оператора интерфейс
- Подаване на материала със серво мотор и сачмено-винтова двойка
- Хидравлично затягане
- Плаващо подаващо устройство
- Пневматично устройство за отделяне на материала
- Верижен транспортьор за стружка
- Високоточно рязане със серво мотор и сачмено-винтова двойка
- Охлаждане с маслена мъгла
- Безстепенно регулиране на оборотите на диска с честотен инвертор
- Стандартна автоматична подаваща стойка, 5,8 m
- Режещ диск, 1 бр.
- Пасивна телена четка
- Масло за рязане, 18 l
- Комплект инструменти и кутия за инструменти
Опции
- Система за управление с PLC Siemens
- Филтър за маслена мъгла
- Охлаждане с масло или вода (двоен режим)
- Устройство за продухване при рязане на тръби
- Аспирация при рязане на тръби
- Устройство за рязане без остатък (нулева опашка)
- Приемна стойка за отрязаните детайли
- Система за зареждане на снопове
- Предпазна ключалка на вратата
